2017 OPEL KARL Manuale di uso e manutenzione (in Italian)

Climatizzatore103Distribuzione dell'ariaM:zona della testa attraverso le
bocchette di ventilazione orien‐
tabiliL:altezza testa e vano piediK:verso il vano dei piedi, con una
piccola quantità di aria diretta
verso il parabrezza e i finestrini
anterioriJ:verso parabrezza e il vano dei
piedi, con una piccola quantità
di aria diretta verso i finestrini
anterioriV:parabrezza e finestrini anteriori
Sono possibili anche regolazioni
intermedie.
Sbrinamento e disappannamento
dei cristalli
● Portare il comando di distribu‐ zione dell'aria su V.
● Impostare il comando della temperatura al livello più caldo.
● Regolare la velocità della ventola
al livello massimo.
● Inserire il lunotto termico Ü.
● Aprire opportunamente le
bocchette laterali dell'aria e
orientarle verso i finestrini delle
portiere.
● Per riscaldare allo stesso tempo anche il vano piedi, portare il
comando di distribuzione dell'a‐
ria su J.
Sistema di climatizzazione
Comandi per: ● temperatura
● velocità della ventola
● distribuzione dell'aria
A/C:raffreddamento4:ricircolo dell'ariaÜ:lunotto termico
Lunotto termico Ü 3 32.
Specchietti retrovisori esterni termici Ü 3 29.
Sedili riscaldati ß 3 37.
Volante riscaldato * 3 61.
Temperatura
Regolare la temperatura ruotando il comando della temperatura.
rosso:caldoblu:freddo
Il riscaldamento entra in piena effi‐
cienza solo quando il motore
raggiunge la temperatura di esercizio.
Velocità della ventola Regolare il flusso dell'aria della
ventola selezionando la velocità desi‐
derata.

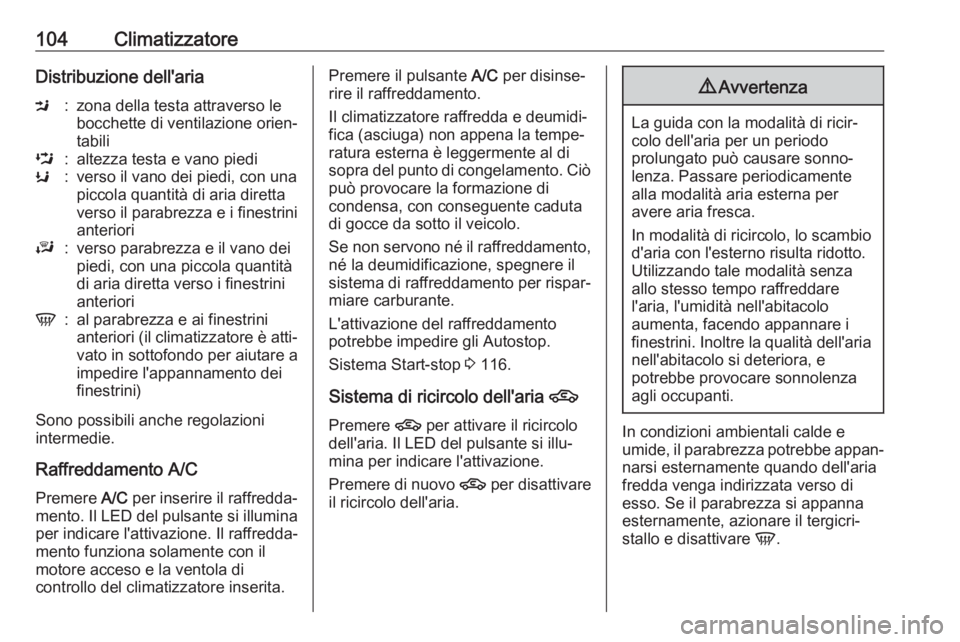

104ClimatizzatoreDistribuzione dell'ariaM:zona della testa attraverso le
bocchette di ventilazione orien‐
tabiliL:altezza testa e vano piediK:verso il vano dei piedi, con una
piccola quantità di aria diretta
verso il parabrezza e i finestrini
anterioriJ:verso parabrezza e il vano dei
piedi, con una piccola quantità
di aria diretta verso i finestrini
anterioriV:al parabrezza e ai finestrini
anteriori (il climatizzatore è atti‐ vato in sottofondo per aiutare a
impedire l'appannamento dei
finestrini)
Sono possibili anche regolazioni
intermedie.
Raffreddamento A/C
Premere A/C per inserire il raffredda‐
mento. Il LED del pulsante si illumina
per indicare l'attivazione. Il raffredda‐
mento funziona solamente con il
motore acceso e la ventola di
controllo del climatizzatore inserita.
Premere il pulsante A/C per disinse‐
rire il raffreddamento.
Il climatizzatore raffredda e deumidi‐ fica (asciuga) non appena la tempe‐
ratura esterna è leggermente al di
sopra del punto di congelamento. Ciò può provocare la formazione di
condensa, con conseguente caduta
di gocce da sotto il veicolo.
Se non servono né il raffreddamento,
né la deumidificazione, spegnere il
sistema di raffreddamento per rispar‐ miare carburante.
L'attivazione del raffreddamento
potrebbe impedire gli Autostop.
Sistema Start-stop 3 116.
Sistema di ricircolo dell'aria 4
Premere 4 per attivare il ricircolo
dell'aria. Il LED del pulsante si illu‐
mina per indicare l'attivazione.
Premere di nuovo 4 per disattivare
il ricircolo dell'aria.9 Avvertenza
La guida con la modalità di ricir‐
colo dell'aria per un periodo
prolungato può causare sonno‐
lenza. Passare periodicamente
alla modalità aria esterna per
avere aria fresca.
In modalità di ricircolo, lo scambio d'aria con l'esterno risulta ridotto.
Utilizzando tale modalità senza
allo stesso tempo raffreddare
l'aria, l'umidità nell'abitacolo
aumenta, facendo appannare i
finestrini. Inoltre la qualità dell'aria
nell'abitacolo si deteriora, e
potrebbe provocare sonnolenza
agli occupanti.
In condizioni ambientali calde e
umide, il parabrezza potrebbe appan‐ narsi esternamente quando dell'aria
fredda venga indirizzata verso di
esso. Se il parabrezza si appanna
esternamente, azionare il tergicri‐
stallo e disattivare V.

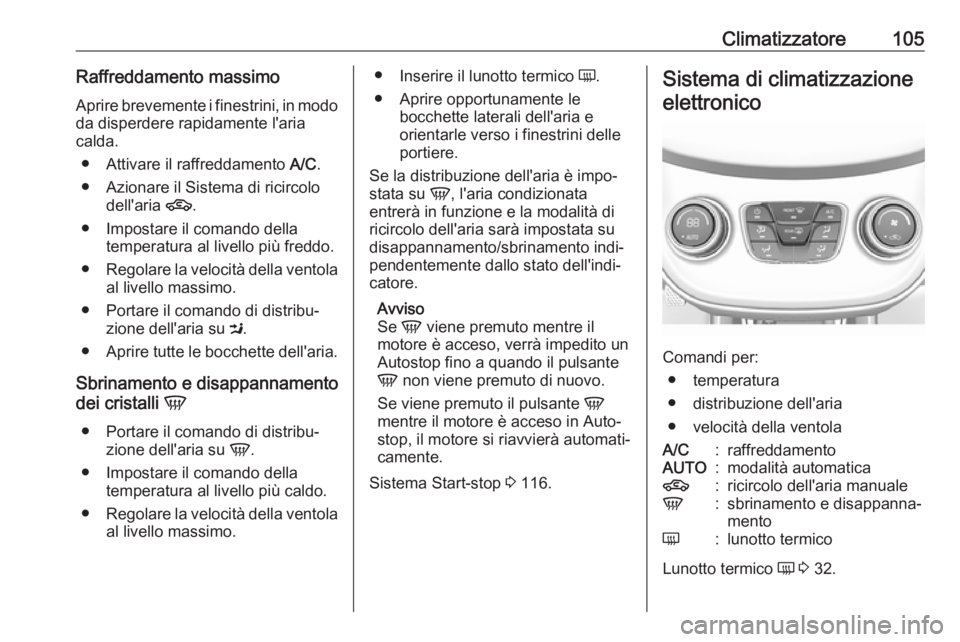

Climatizzatore105Raffreddamento massimo
Aprire brevemente i finestrini, in modo da disperdere rapidamente l'aria
calda.
● Attivare il raffreddamento A/C.
● Azionare il Sistema di ricircolo dell'aria 4.
● Impostare il comando della temperatura al livello più freddo.
● Regolare la velocità della ventola
al livello massimo.
● Portare il comando di distribu‐ zione dell'aria su M.
● Aprire tutte le bocchette dell'aria.
Sbrinamento e disappannamento
dei cristalli V
● Portare il comando di distribu‐ zione dell'aria su V.
● Impostare il comando della temperatura al livello più caldo.
● Regolare la velocità della ventola
al livello massimo.● Inserire il lunotto termico Ü.
● Aprire opportunamente le bocchette laterali dell'aria e
orientarle verso i finestrini delle
portiere.
Se la distribuzione dell'aria è impo‐
stata su V, l'aria condizionata
entrerà in funzione e la modalità di
ricircolo dell'aria sarà impostata su
disappannamento/sbrinamento indi‐
pendentemente dallo stato dell'indi‐
catore.
Avviso
Se V viene premuto mentre il
motore è acceso, verrà impedito un
Autostop fino a quando il pulsante
V non viene premuto di nuovo.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Sistema Start-stop 3 116.Sistema di climatizzazione
elettronico
Comandi per: ● temperatura
● distribuzione dell'aria
● velocità della ventola
A/C:raffreddamentoAUTO:modalità automatica4:ricircolo dell'aria manualeV:sbrinamento e disappanna‐
mentoÜ:lunotto termico
Lunotto termico Ü 3 32.

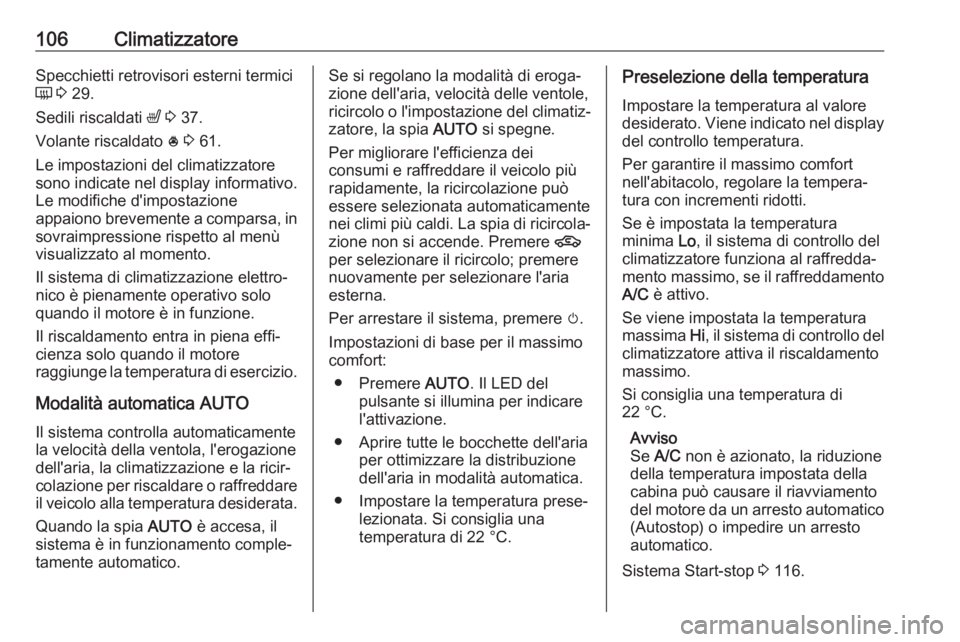

106ClimatizzatoreSpecchietti retrovisori esterni termici
Ü 3 29.
Sedili riscaldati ß 3 37.
Volante riscaldato * 3 61.
Le impostazioni del climatizzatore
sono indicate nel display informativo.
Le modifiche d'impostazione
appaiono brevemente a comparsa, in sovraimpressione rispetto al menù
visualizzato al momento.
Il sistema di climatizzazione elettro‐
nico è pienamente operativo solo
quando il motore è in funzione.
Il riscaldamento entra in piena effi‐
cienza solo quando il motore
raggiunge la temperatura di esercizio.
Modalità automatica AUTO
Il sistema controlla automaticamente
la velocità della ventola, l'erogazione
dell'aria, la climatizzazione e la ricir‐
colazione per riscaldare o raffreddare il veicolo alla temperatura desiderata.
Quando la spia AUTO è accesa, il
sistema è in funzionamento comple‐
tamente automatico.Se si regolano la modalità di eroga‐
zione dell'aria, velocità delle ventole,
ricircolo o l'impostazione del climatiz‐ zatore, la spia AUTO si spegne.
Per migliorare l'efficienza dei
consumi e raffreddare il veicolo più rapidamente, la ricircolazione può
essere selezionata automaticamente
nei climi più caldi. La spia di ricircola‐
zione non si accende. Premere 4
per selezionare il ricircolo; premere
nuovamente per selezionare l'aria
esterna.
Per arrestare il sistema, premere m.
Impostazioni di base per il massimo comfort:
● Premere AUTO. Il LED del
pulsante si illumina per indicare
l'attivazione.
● Aprire tutte le bocchette dell'aria per ottimizzare la distribuzionedell'aria in modalità automatica.
● Impostare la temperatura prese‐ lezionata. Si consiglia una
temperatura di 22 °C.Preselezione della temperatura
Impostare la temperatura al valore
desiderato. Viene indicato nel display
del controllo temperatura.
Per garantire il massimo comfort
nell'abitacolo, regolare la tempera‐
tura con incrementi ridotti.
Se è impostata la temperatura
minima Lo, il sistema di controllo del
climatizzatore funziona al raffredda‐
mento massimo, se il raffreddamento A/C è attivo.
Se viene impostata la temperatura
massima Hi, il sistema di controllo del
climatizzatore attiva il riscaldamento
massimo.
Si consiglia una temperatura di
22 °C.
Avviso
Se A/C non è azionato, la riduzione
della temperatura impostata della
cabina può causare il riavviamento
del motore da un arresto automatico
(Autostop) o impedire un arresto
automatico.
Sistema Start-stop 3 116.

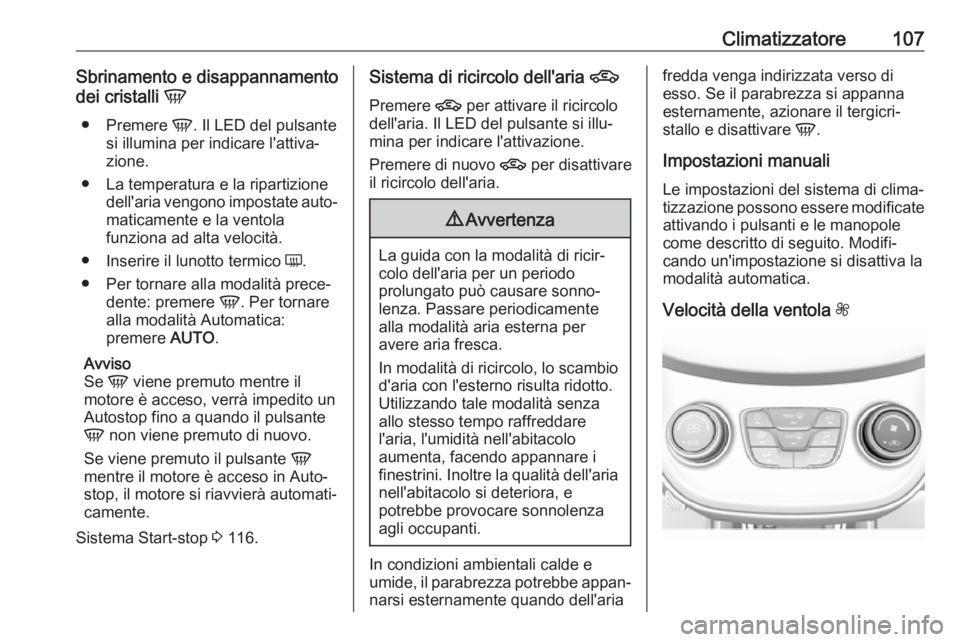

Climatizzatore107Sbrinamento e disappannamento
dei cristalli V
● Premere V. Il LED del pulsante
si illumina per indicare l'attiva‐
zione.
● La temperatura e la ripartizione dell'aria vengono impostate auto‐
maticamente e la ventola
funziona ad alta velocità.
● Inserire il lunotto termico Ü.
● Per tornare alla modalità prece‐ dente: premere V. Per tornare
alla modalità Automatica:
premere AUTO.
Avviso
Se V viene premuto mentre il
motore è acceso, verrà impedito un Autostop fino a quando il pulsante
V non viene premuto di nuovo.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Sistema Start-stop 3 116.Sistema di ricircolo dell'aria 4
Premere 4 per attivare il ricircolo
dell'aria. Il LED del pulsante si illu‐
mina per indicare l'attivazione.
Premere di nuovo 4 per disattivare
il ricircolo dell'aria.9 Avvertenza
La guida con la modalità di ricir‐
colo dell'aria per un periodo
prolungato può causare sonno‐
lenza. Passare periodicamente
alla modalità aria esterna per
avere aria fresca.
In modalità di ricircolo, lo scambio d'aria con l'esterno risulta ridotto.
Utilizzando tale modalità senza
allo stesso tempo raffreddare
l'aria, l'umidità nell'abitacolo
aumenta, facendo appannare i
finestrini. Inoltre la qualità dell'aria
nell'abitacolo si deteriora, e
potrebbe provocare sonnolenza
agli occupanti.
In condizioni ambientali calde e
umide, il parabrezza potrebbe appan‐ narsi esternamente quando dell'aria
fredda venga indirizzata verso di
esso. Se il parabrezza si appanna
esternamente, azionare il tergicri‐
stallo e disattivare V.
Impostazioni manuali
Le impostazioni del sistema di clima‐
tizzazione possono essere modificate
attivando i pulsanti e le manopole
come descritto di seguito. Modifi‐
cando un'impostazione si disattiva la
modalità automatica.
Velocità della ventola Z

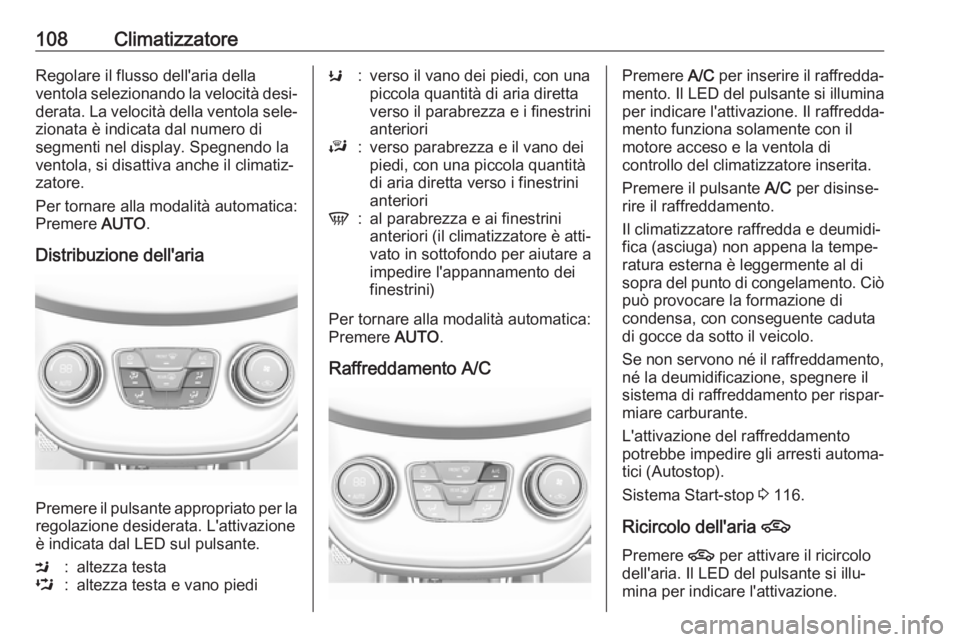

108ClimatizzatoreRegolare il flusso dell'aria della
ventola selezionando la velocità desi‐
derata. La velocità della ventola sele‐ zionata è indicata dal numero di
segmenti nel display. Spegnendo la ventola, si disattiva anche il climatiz‐zatore.
Per tornare alla modalità automatica:
Premere AUTO.
Distribuzione dell'aria
Premere il pulsante appropriato per la regolazione desiderata. L'attivazione
è indicata dal LED sul pulsante.
M:altezza testaL:altezza testa e vano piediK:verso il vano dei piedi, con una
piccola quantità di aria diretta
verso il parabrezza e i finestrini
anterioriJ:verso parabrezza e il vano dei
piedi, con una piccola quantità
di aria diretta verso i finestrini
anterioriV:al parabrezza e ai finestrini
anteriori (il climatizzatore è atti‐
vato in sottofondo per aiutare a
impedire l'appannamento dei
finestrini)
Per tornare alla modalità automatica:
Premere AUTO.
Raffreddamento A/C
Premere A/C per inserire il raffredda‐
mento. Il LED del pulsante si illumina
per indicare l'attivazione. Il raffredda‐
mento funziona solamente con il
motore acceso e la ventola di
controllo del climatizzatore inserita.
Premere il pulsante A/C per disinse‐
rire il raffreddamento.
Il climatizzatore raffredda e deumidi‐
fica (asciuga) non appena la tempe‐
ratura esterna è leggermente al di
sopra del punto di congelamento. Ciò
può provocare la formazione di
condensa, con conseguente caduta
di gocce da sotto il veicolo.
Se non servono né il raffreddamento, né la deumidificazione, spegnere il
sistema di raffreddamento per rispar‐ miare carburante.
L'attivazione del raffreddamento
potrebbe impedire gli arresti automa‐
tici (Autostop).
Sistema Start-stop 3 116.
Ricircolo dell'aria 4
Premere 4 per attivare il ricircolo
dell'aria. Il LED del pulsante si illu‐
mina per indicare l'attivazione.

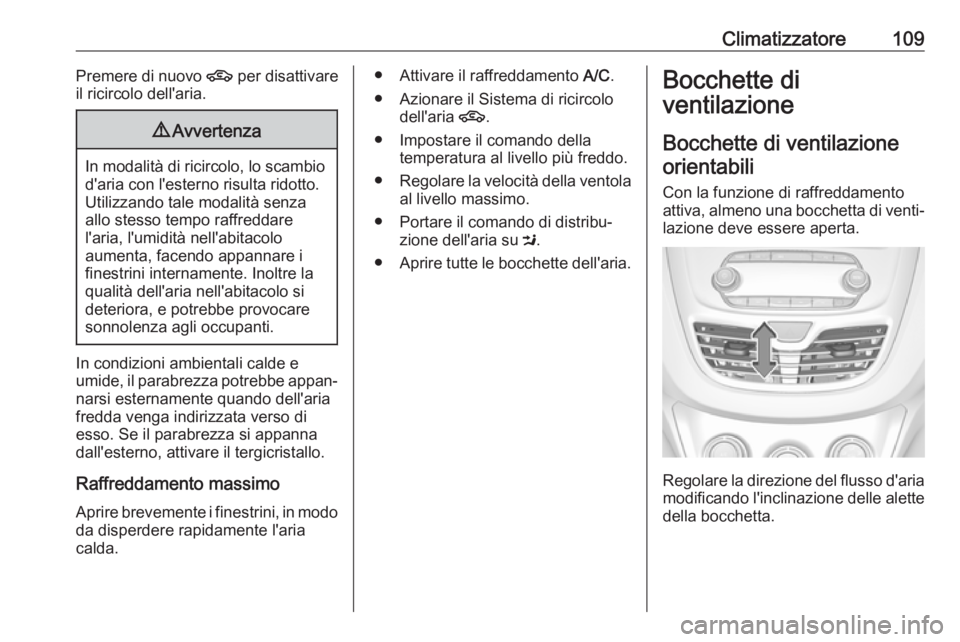

Climatizzatore109Premere di nuovo 4 per disattivare
il ricircolo dell'aria.9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare
l'aria, l'umidità nell'abitacolo
aumenta, facendo appannare i
finestrini internamente. Inoltre la
qualità dell'aria nell'abitacolo si
deteriora, e potrebbe provocare
sonnolenza agli occupanti.
In condizioni ambientali calde e
umide, il parabrezza potrebbe appan‐
narsi esternamente quando dell'aria
fredda venga indirizzata verso di
esso. Se il parabrezza si appanna
dall'esterno, attivare il tergicristallo.
Raffreddamento massimo
Aprire brevemente i finestrini, in modo da disperdere rapidamente l'aria
calda.
● Attivare il raffreddamento A/C.
● Azionare il Sistema di ricircolo dell'aria 4.
● Impostare il comando della temperatura al livello più freddo.
● Regolare la velocità della ventola
al livello massimo.
● Portare il comando di distribu‐ zione dell'aria su M.
● Aprire tutte le bocchette dell'aria.Bocchette di
ventilazione
Bocchette di ventilazione orientabili
Con la funzione di raffreddamento
attiva, almeno una bocchetta di venti‐ lazione deve essere aperta.
Regolare la direzione del flusso d'aria
modificando l'inclinazione delle alette della bocchetta.

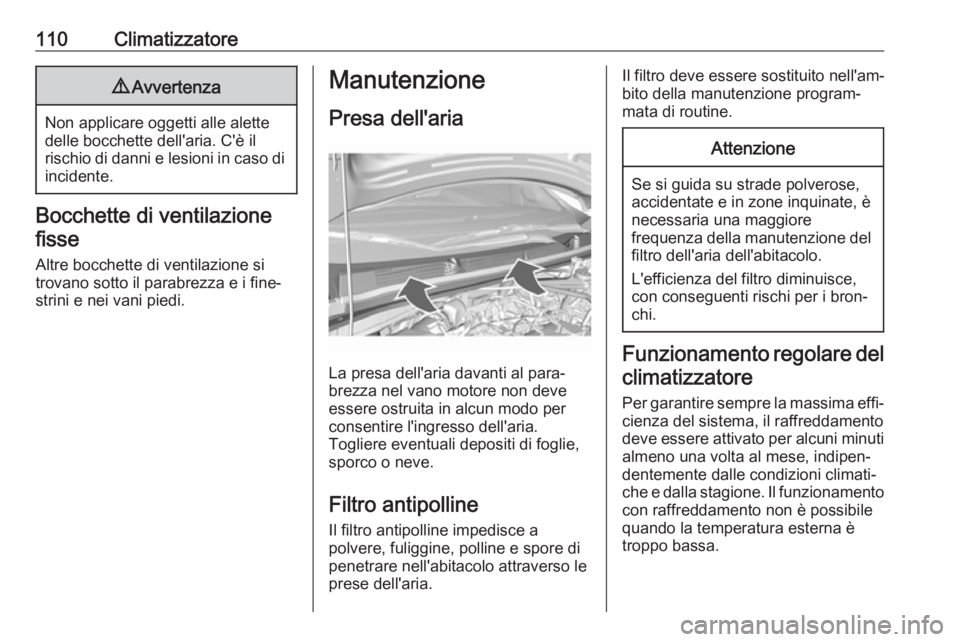

110Climatizzatore9Avvertenza
Non applicare oggetti alle alette
delle bocchette dell'aria. C'è il
rischio di danni e lesioni in caso di incidente.
Bocchette di ventilazione
fisse
Altre bocchette di ventilazione si
trovano sotto il parabrezza e i fine‐
strini e nei vani piedi.
Manutenzione
Presa dell'aria
La presa dell'aria davanti al para‐
brezza nel vano motore non deve
essere ostruita in alcun modo per
consentire l'ingresso dell'aria.
Togliere eventuali depositi di foglie,
sporco o neve.
Filtro antipolline
Il filtro antipolline impedisce a
polvere, fuliggine, polline e spore di
penetrare nell'abitacolo attraverso le
prese dell'aria.
Il filtro deve essere sostituito nell'am‐
bito della manutenzione program‐
mata di routine.Attenzione
Se si guida su strade polverose,
accidentate e in zone inquinate, è
necessaria una maggiore
frequenza della manutenzione del filtro dell'aria dell'abitacolo.
L'efficienza del filtro diminuisce,
con conseguenti rischi per i bron‐
chi.
Funzionamento regolare del
climatizzatore
Per garantire sempre la massima effi‐
cienza del sistema, il raffreddamento
deve essere attivato per alcuni minuti almeno una volta al mese, indipen‐
dentemente dalle condizioni climati‐
che e dalla stagione. Il funzionamento
con raffreddamento non è possibile
quando la temperatura esterna è
troppo bassa.
