2017 OPEL KARL Manuale di uso e manutenzione (in Italian)

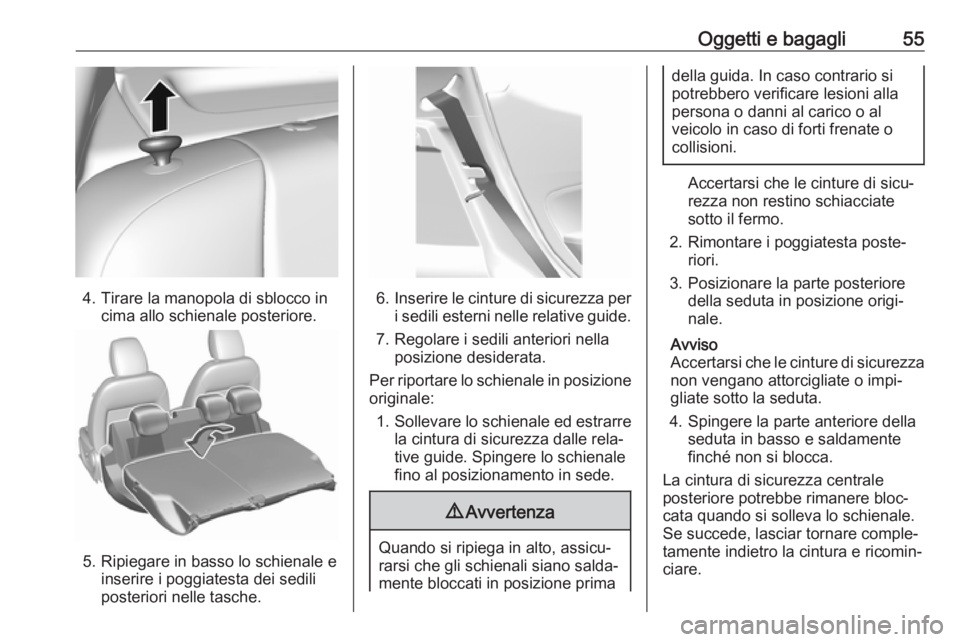

Oggetti e bagagli55
4. Tirare la manopola di sblocco incima allo schienale posteriore.
5. Ripiegare in basso lo schienale e inserire i poggiatesta dei sedili
posteriori nelle tasche.
6. Inserire le cinture di sicurezza per
i sedili esterni nelle relative guide.
7. Regolare i sedili anteriori nella posizione desiderata.
Per riportare lo schienale in posizione originale:
1. Sollevare lo schienale ed estrarre
la cintura di sicurezza dalle rela‐
tive guide. Spingere lo schienale
fino al posizionamento in sede.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si
potrebbero verificare lesioni alla
persona o danni al carico o al
veicolo in caso di forti frenate o
collisioni.
Accertarsi che le cinture di sicu‐
rezza non restino schiacciate
sotto il fermo.
2. Rimontare i poggiatesta poste‐ riori.
3. Posizionare la parte posteriore della seduta in posizione origi‐
nale.
Avviso
Accertarsi che le cinture di sicurezza non vengano attorcigliate o impi‐
gliate sotto la seduta.
4. Spingere la parte anteriore della seduta in basso e saldamente
finché non si blocca.
La cintura di sicurezza centrale
posteriore potrebbe rimanere bloc‐
cata quando si solleva lo schienale.
Se succede, lasciar tornare comple‐
tamente indietro la cintura e ricomin‐
ciare.

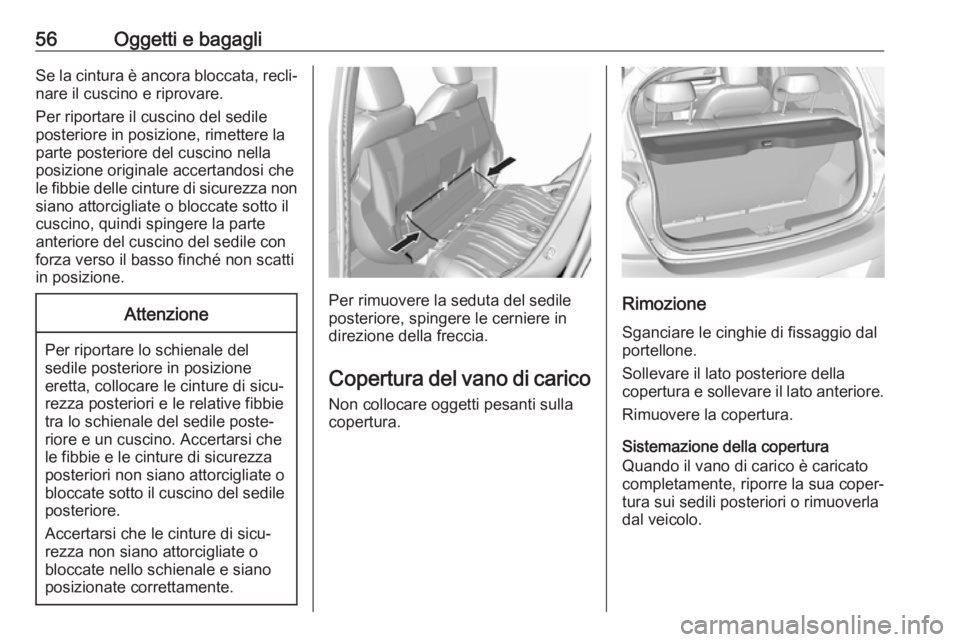

56Oggetti e bagagliSe la cintura è ancora bloccata, recli‐nare il cuscino e riprovare.
Per riportare il cuscino del sedile
posteriore in posizione, rimettere la
parte posteriore del cuscino nella
posizione originale accertandosi che
le fibbie delle cinture di sicurezza non
siano attorcigliate o bloccate sotto il
cuscino, quindi spingere la parte
anteriore del cuscino del sedile con
forza verso il basso finché non scatti
in posizione.Attenzione
Per riportare lo schienale del
sedile posteriore in posizione
eretta, collocare le cinture di sicu‐ rezza posteriori e le relative fibbietra lo schienale del sedile poste‐
riore e un cuscino. Accertarsi che
le fibbie e le cinture di sicurezza
posteriori non siano attorcigliate o
bloccate sotto il cuscino del sedile posteriore.
Accertarsi che le cinture di sicu‐
rezza non siano attorcigliate o
bloccate nello schienale e siano
posizionate correttamente.
Per rimuovere la seduta del sedile
posteriore, spingere le cerniere in
direzione della freccia.
Copertura del vano di carico
Non collocare oggetti pesanti sulla
copertura.Rimozione
Sganciare le cinghie di fissaggio dal
portellone.
Sollevare il lato posteriore della
copertura e sollevare il lato anteriore.
Rimuovere la copertura.
Sistemazione della copertura
Quando il vano di carico è caricato
completamente, riporre la sua coper‐
tura sui sedili posteriori o rimuoverla
dal veicolo.

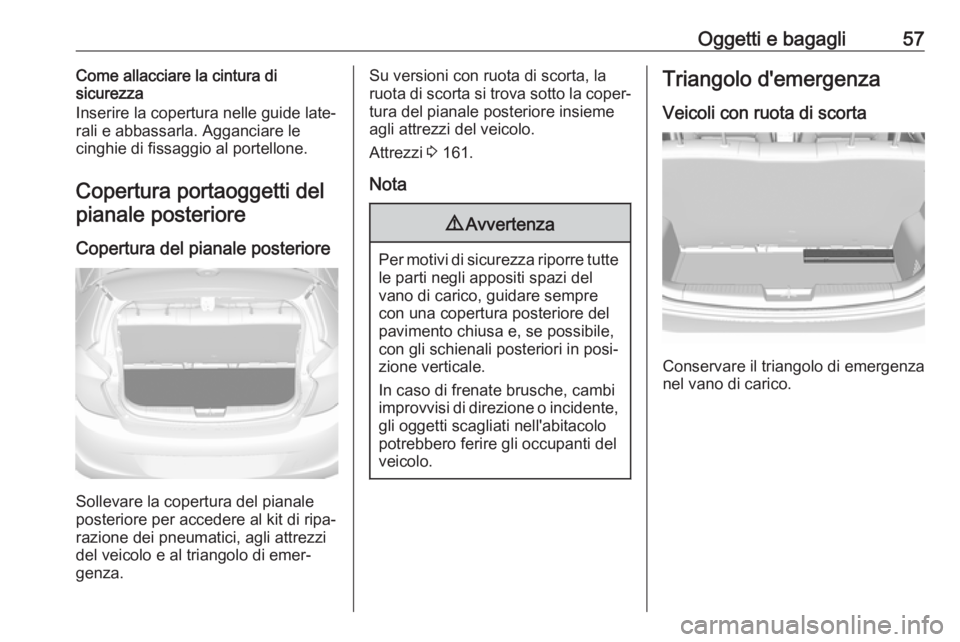

Oggetti e bagagli57Come allacciare la cintura di
sicurezza
Inserire la copertura nelle guide late‐
rali e abbassarla. Agganciare le
cinghie di fissaggio al portellone.
Copertura portaoggetti del pianale posteriore
Copertura del pianale posteriore
Sollevare la copertura del pianale
posteriore per accedere al kit di ripa‐
razione dei pneumatici, agli attrezzi
del veicolo e al triangolo di emer‐
genza.
Su versioni con ruota di scorta, la
ruota di scorta si trova sotto la coper‐ tura del pianale posteriore insieme
agli attrezzi del veicolo.
Attrezzi 3 161.
Nota9 Avvertenza
Per motivi di sicurezza riporre tutte
le parti negli appositi spazi del
vano di carico, guidare sempre
con una copertura posteriore del
pavimento chiusa e, se possibile,
con gli schienali posteriori in posi‐
zione verticale.
In caso di frenate brusche, cambi improvvisi di direzione o incidente, gli oggetti scagliati nell'abitacolopotrebbero ferire gli occupanti del
veicolo.
Triangolo d'emergenza
Veicoli con ruota di scorta
Conservare il triangolo di emergenza
nel vano di carico.

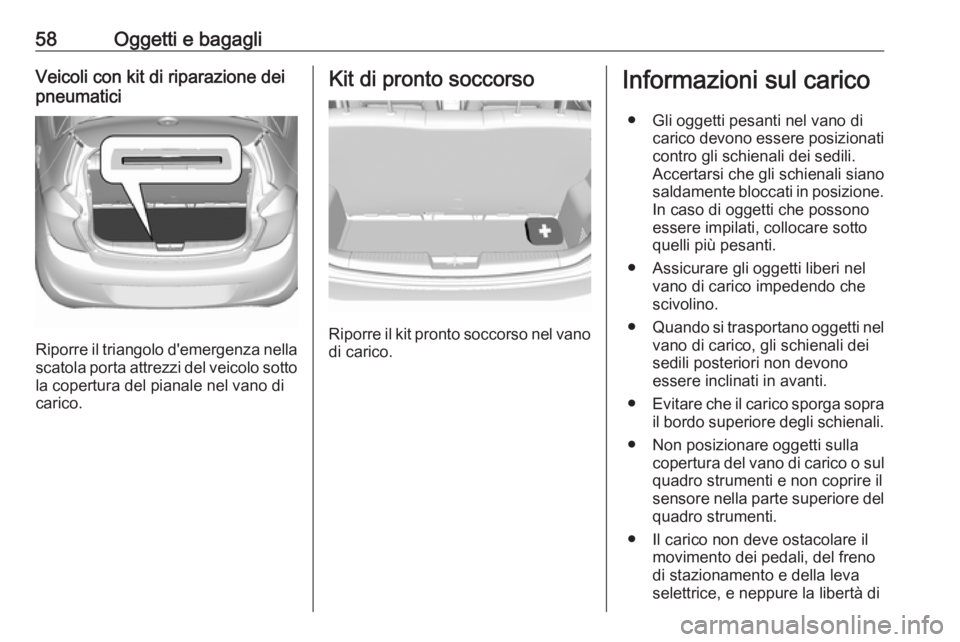

58Oggetti e bagagliVeicoli con kit di riparazione dei
pneumatici
Riporre il triangolo d'emergenza nella
scatola porta attrezzi del veicolo sotto la copertura del pianale nel vano di
carico.
Kit di pronto soccorso
Riporre il kit pronto soccorso nel vano
di carico.
Informazioni sul carico
● Gli oggetti pesanti nel vano di carico devono essere posizionati
contro gli schienali dei sedili.
Accertarsi che gli schienali siano
saldamente bloccati in posizione.
In caso di oggetti che possono
essere impilati, collocare sotto quelli più pesanti.
● Assicurare gli oggetti liberi nel vano di carico impedendo che
scivolino.
● Quando si trasportano oggetti nel
vano di carico, gli schienali dei
sedili posteriori non devono
essere inclinati in avanti.
● Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Non posizionare oggetti sulla copertura del vano di carico o sul
quadro strumenti e non coprire il
sensore nella parte superiore del quadro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva
selettrice, e neppure la libertà di

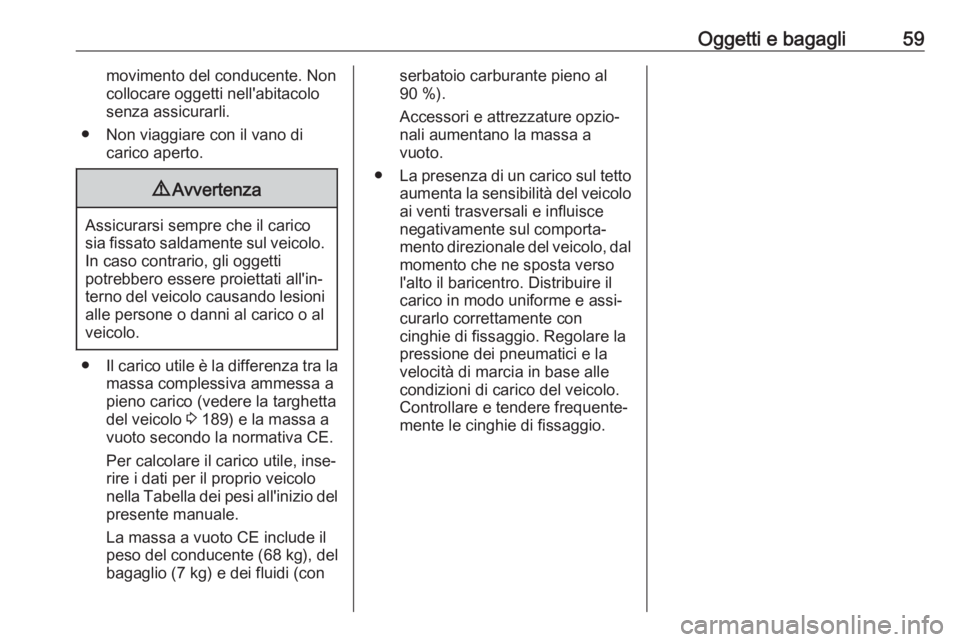

Oggetti e bagagli59movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di carico aperto.9Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti
potrebbero essere proiettati all'in‐
terno del veicolo causando lesioni alle persone o danni al carico o al
veicolo.
● Il carico utile è la differenza tra la
massa complessiva ammessa a
pieno carico (vedere la targhetta
del veicolo 3 189) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐ rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del
presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei fluidi (con
serbatoio carburante pieno al
90 %).
Accessori e attrezzature opzio‐
nali aumentano la massa a
vuoto.
● La presenza di un carico sul tetto
aumenta la sensibilità del veicolo
ai venti trasversali e influisce
negativamente sul comporta‐
mento direzionale del veicolo, dal momento che ne sposta verso
l'alto il baricentro. Distribuire il
carico in modo uniforme e assi‐
curarlo correttamente con
cinghie di fissaggio. Regolare la pressione dei pneumatici e la
velocità di marcia in base alle
condizioni di carico del veicolo.
Controllare e tendere frequente‐
mente le cinghie di fissaggio.

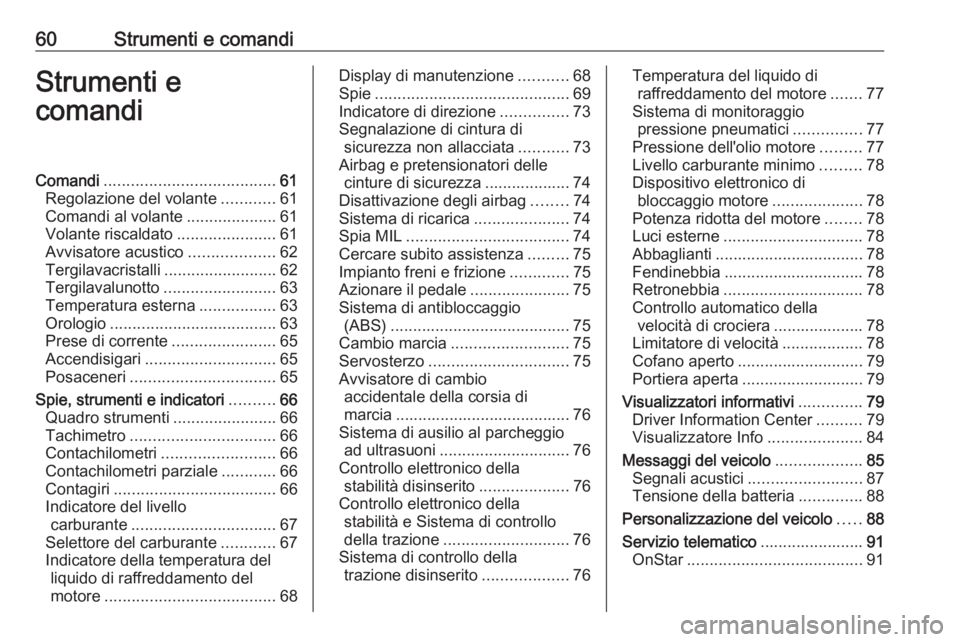

60Strumenti e comandiStrumenti e
comandiComandi ...................................... 61
Regolazione del volante ............61
Comandi al volante ....................61
Volante riscaldato ......................61
Avvisatore acustico ...................62
Tergilavacristalli .........................62
Tergilavalunotto .........................63
Temperatura esterna .................63
Orologio ..................................... 63
Prese di corrente .......................65
Accendisigari ............................. 65
Posaceneri ................................ 65
Spie, strumenti e indicatori ..........66
Quadro strumenti .......................66
Tachimetro ................................ 66
Contachilometri ......................... 66
Contachilometri parziale ............66
Contagiri .................................... 66
Indicatore del livello carburante ................................ 67
Selettore del carburante ............67
Indicatore della temperatura del liquido di raffreddamento del
motore ...................................... 68Display di manutenzione ...........68
Spie ........................................... 69
Indicatore di direzione ...............73
Segnalazione di cintura di sicurezza non allacciata ...........73
Airbag e pretensionatori delle cinture di sicurezza ................... 74
Disattivazione degli airbag ........74
Sistema di ricarica .....................74
Spia MIL .................................... 74
Cercare subito assistenza .........75
Impianto freni e frizione .............75
Azionare il pedale ......................75
Sistema di antibloccaggio (ABS) ........................................ 75
Cambio marcia .......................... 75
Servosterzo ............................... 75
Avvisatore di cambio accidentale della corsia di
marcia ....................................... 76
Sistema di ausilio al parcheggio ad ultrasuoni ............................. 76
Controllo elettronico della stabilità disinserito ....................76
Controllo elettronico della stabilità e Sistema di controllo
della trazione ............................ 76
Sistema di controllo della trazione disinserito ...................76Temperatura del liquido di
raffreddamento del motore .......77
Sistema di monitoraggio pressione pneumatici ...............77
Pressione dell'olio motore .........77
Livello carburante minimo .........78
Dispositivo elettronico di bloccaggio motore ....................78
Potenza ridotta del motore ........78
Luci esterne ............................... 78
Abbaglianti ................................. 78
Fendinebbia ............................... 78
Retronebbia ............................... 78
Controllo automatico della velocità di crociera .................... 78
Limitatore di velocità ..................78
Cofano aperto ............................ 79
Portiera aperta ........................... 79
Visualizzatori informativi ..............79
Driver Information Center ..........79
Visualizzatore Info .....................84
Messaggi del veicolo ...................85
Segnali acustici ......................... 87
Tensione della batteria ..............88
Personalizzazione del veicolo .....88
Servizio telematico .......................91
OnStar ....................................... 91

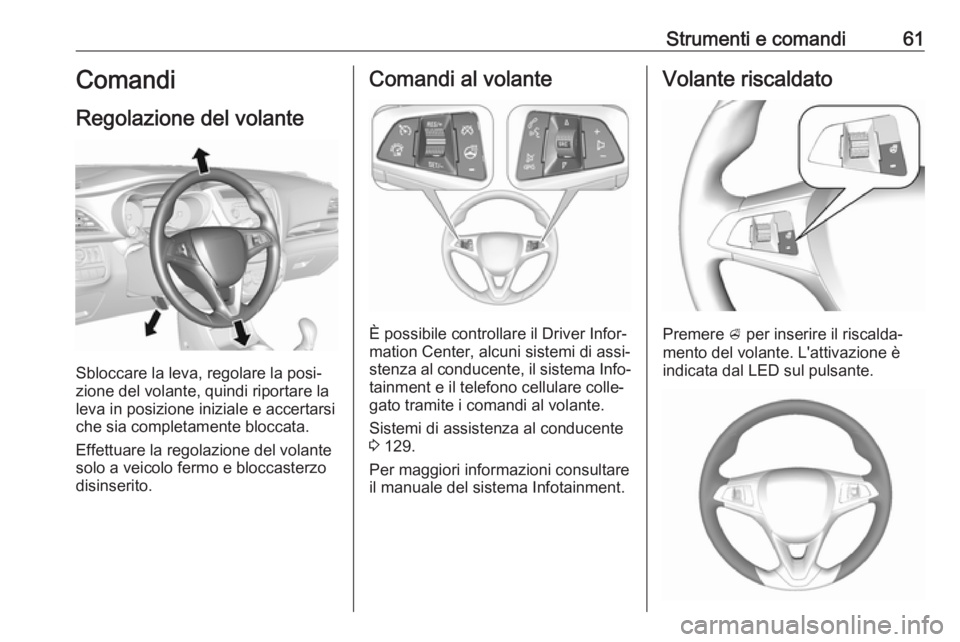

Strumenti e comandi61Comandi
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Comandi al volante
È possibile controllare il Driver Infor‐
mation Center, alcuni sistemi di assi‐
stenza al conducente, il sistema Info‐
tainment e il telefono cellulare colle‐
gato tramite i comandi al volante.
Sistemi di assistenza al conducente
3 129.
Per maggiori informazioni consultare
il manuale del sistema Infotainment.
Volante riscaldato
Premere A per inserire il riscalda‐
mento del volante. L'attivazione è
indicata dal LED sul pulsante.

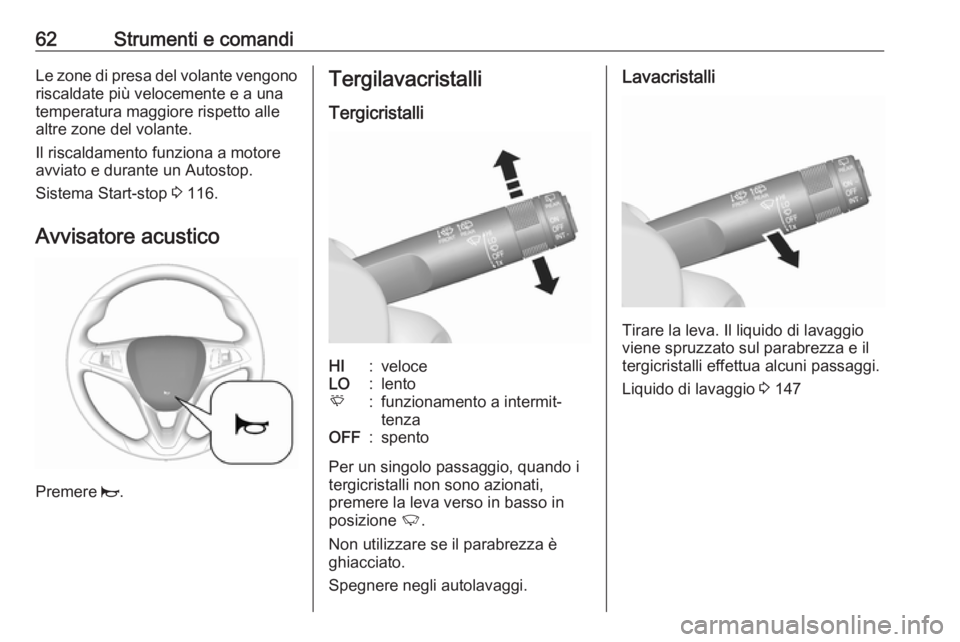

62Strumenti e comandiLe zone di presa del volante vengonoriscaldate più velocemente e a una
temperatura maggiore rispetto alle
altre zone del volante.
Il riscaldamento funziona a motore
avviato e durante un Autostop.
Sistema Start-stop 3 116.
Avvisatore acustico
Premere j.
Tergilavacristalli
TergicristalliHI:veloceLO:lentoE:funzionamento a intermit‐
tenzaOFF:spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati,
premere la leva verso in basso in
posizione 2.
Non utilizzare se il parabrezza è
ghiacciato.
Spegnere negli autolavaggi.
Lavacristalli
Tirare la leva. Il liquido di lavaggio
viene spruzzato sul parabrezza e il
tergicristalli effettua alcuni passaggi.
Liquido di lavaggio 3 147
