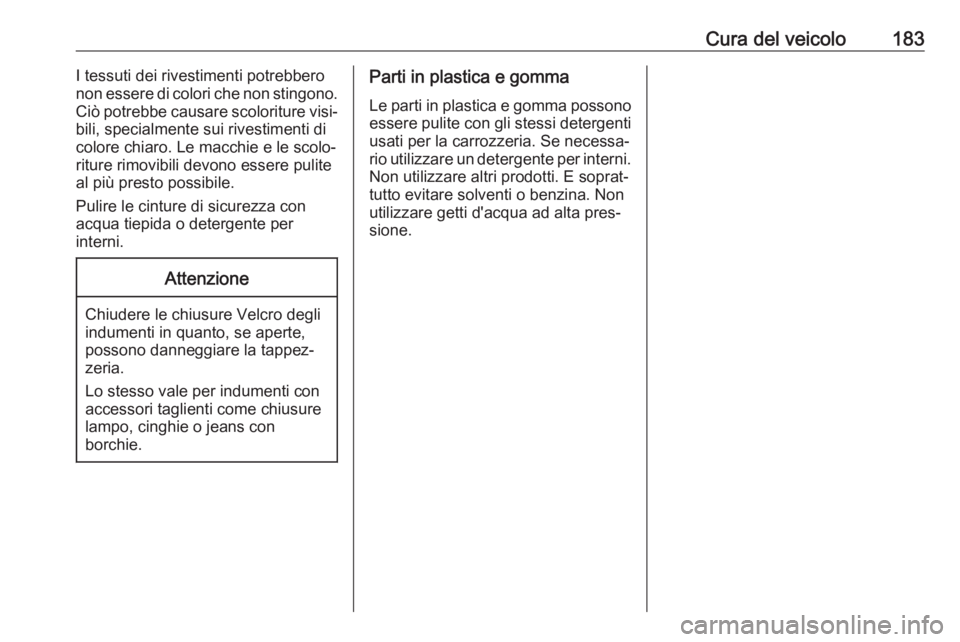

Cura del veicolo183I tessuti dei rivestimenti potrebbero
non essere di colori che non stingono.
Ciò potrebbe causare scoloriture visi‐
bili, specialmente sui rivestimenti di
colore chiaro. Le macchie e le scolo‐
riture rimovibili devono essere pulite
al più presto possibile.
Pulire le cinture di sicurezza con acqua tiepida o detergente per
interni.Attenzione
Chiudere le chiusure Velcro degli
indumenti in quanto, se aperte,
possono danneggiare la tappez‐
zeria.
Lo stesso vale per indumenti con
accessori taglienti come chiusure
lampo, cinghie o jeans con
borchie.
Parti in plastica e gomma
Le parti in plastica e gomma possono
essere pulite con gli stessi detergenti
usati per la carrozzeria. Se necessa‐
rio utilizzare un detergente per interni.
Non utilizzare altri prodotti. E soprat‐
tutto evitare solventi o benzina. Non
utilizzare getti d'acqua ad alta pres‐
sione.

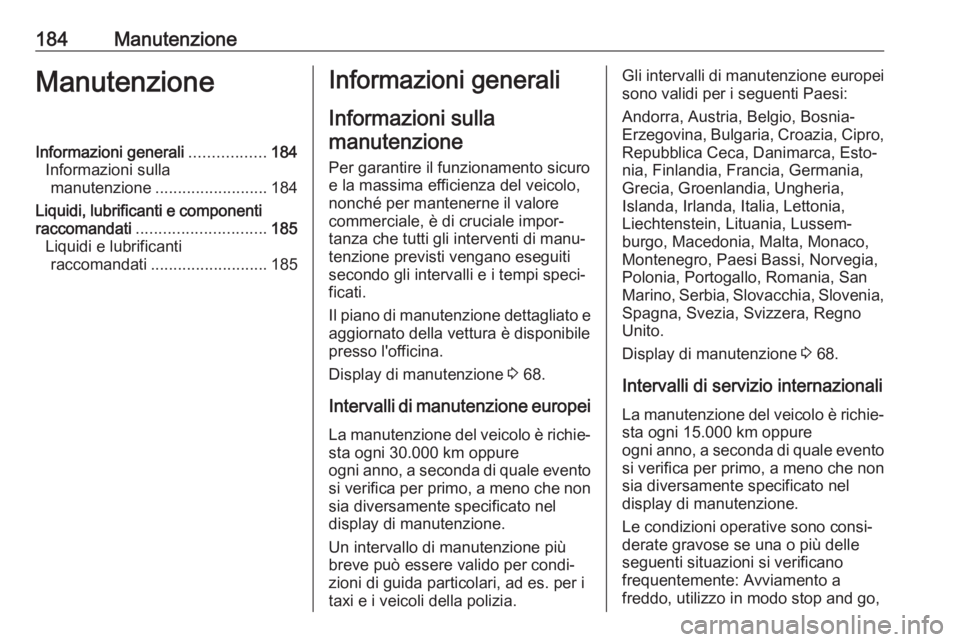

184ManutenzioneManutenzioneInformazioni generali.................184
Informazioni sulla manutenzione ......................... 184
Liquidi, lubrificanti e componenti
raccomandati ............................. 185
Liquidi e lubrificanti raccomandati .......................... 185Informazioni generali
Informazioni sulla manutenzione
Per garantire il funzionamento sicuro
e la massima efficienza del veicolo,
nonché per mantenerne il valore
commerciale, è di cruciale impor‐
tanza che tutti gli interventi di manu‐
tenzione previsti vengano eseguiti
secondo gli intervalli e i tempi speci‐
ficati.
Il piano di manutenzione dettagliato e
aggiornato della vettura è disponibile
presso l'officina.
Display di manutenzione 3 68.
Intervalli di manutenzione europei La manutenzione del veicolo è richie‐ sta ogni 30.000 km oppure
ogni anno, a seconda di quale evento
si verifica per primo, a meno che non sia diversamente specificato nel
display di manutenzione.
Un intervallo di manutenzione più
breve può essere valido per condi‐
zioni di guida particolari, ad es. per i
taxi e i veicoli della polizia.Gli intervalli di manutenzione europei
sono validi per i seguenti Paesi:
Andorra, Austria, Belgio, Bosnia-
Erzegovina, Bulgaria, Croazia, Cipro,
Repubblica Ceca, Danimarca, Esto‐
nia, Finlandia, Francia, Germania,
Grecia, Groenlandia, Ungheria,
Islanda, Irlanda, Italia, Lettonia,
Liechtenstein, Lituania, Lussem‐
burgo, Macedonia, Malta, Monaco,
Montenegro, Paesi Bassi, Norvegia, Polonia, Portogallo, Romania, San
Marino, Serbia, Slovacchia, Slovenia,
Spagna, Svezia, Svizzera, Regno
Unito.
Display di manutenzione 3 68.
Intervalli di servizio internazionali
La manutenzione del veicolo è richie‐ sta ogni 15.000 km oppure
ogni anno, a seconda di quale evento si verifica per primo, a meno che non
sia diversamente specificato nel
display di manutenzione.
Le condizioni operative sono consi‐
derate gravose se una o più delle
seguenti situazioni si verificano
frequentemente: Avviamento a
freddo, utilizzo in modo stop and go,

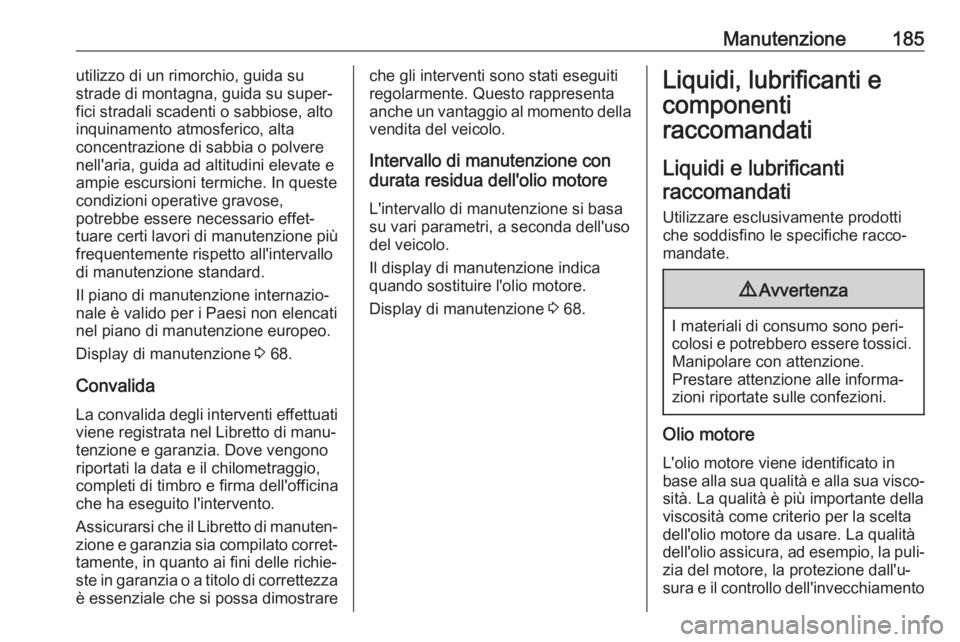

Manutenzione185utilizzo di un rimorchio, guida su
strade di montagna, guida su super‐
fici stradali scadenti o sabbiose, alto inquinamento atmosferico, alta
concentrazione di sabbia o polvere
nell'aria, guida ad altitudini elevate e ampie escursioni termiche. In queste
condizioni operative gravose,
potrebbe essere necessario effet‐
tuare certi lavori di manutenzione più
frequentemente rispetto all'intervallo
di manutenzione standard.
Il piano di manutenzione internazio‐ nale è valido per i Paesi non elencatinel piano di manutenzione europeo.
Display di manutenzione 3 68.
Convalida
La convalida degli interventi effettuati
viene registrata nel Libretto di manu‐
tenzione e garanzia. Dove vengono
riportati la data e il chilometraggio,
completi di timbro e firma dell'officina
che ha eseguito l'intervento.
Assicurarsi che il Libretto di manuten‐ zione e garanzia sia compilato corret‐
tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza
è essenziale che si possa dimostrareche gli interventi sono stati eseguiti
regolarmente. Questo rappresenta anche un vantaggio al momento della vendita del veicolo.
Intervallo di manutenzione con
durata residua dell'olio motore
L'intervallo di manutenzione si basa
su vari parametri, a seconda dell'uso
del veicolo.
Il display di manutenzione indica
quando sostituire l'olio motore.
Display di manutenzione 3 68.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificanti raccomandati
Utilizzare esclusivamente prodottiche soddisfino le specifiche racco‐
mandate.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione.
Prestare attenzione alle informa‐
zioni riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐ sità. La qualità è più importante della
viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
dell'olio assicura, ad esempio, la puli‐
zia del motore, la protezione dall'u‐
sura e il controllo dell'invecchiamento

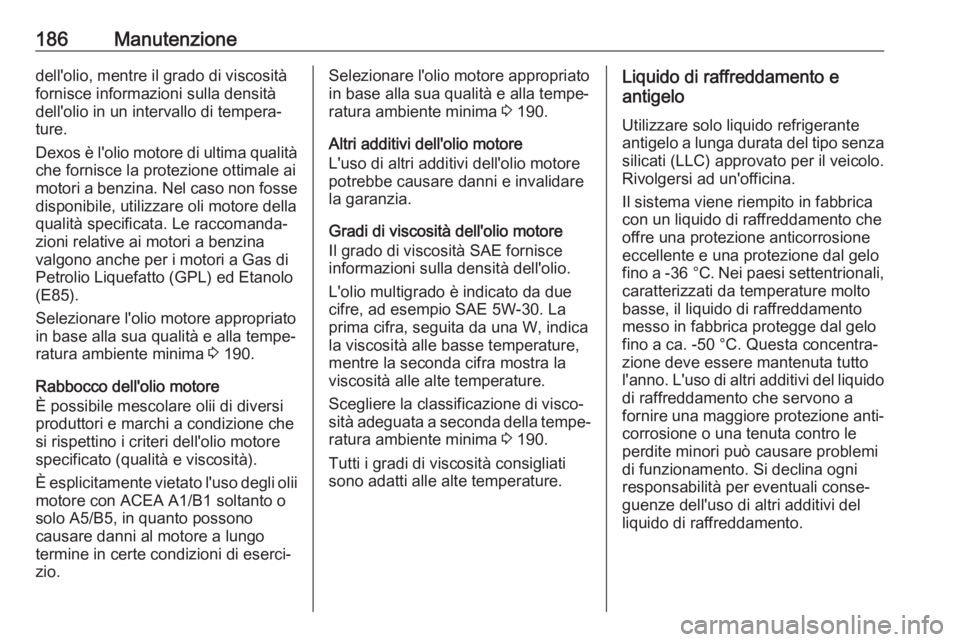

186Manutenzionedell'olio, mentre il grado di viscosità
fornisce informazioni sulla densità
dell'olio in un intervallo di tempera‐
ture.
Dexos è l'olio motore di ultima qualità che fornisce la protezione ottimale aimotori a benzina. Nel caso non fosse
disponibile, utilizzare oli motore della
qualità specificata. Le raccomanda‐
zioni relative ai motori a benzina
valgono anche per i motori a Gas di
Petrolio Liquefatto (GPL) ed Etanolo
(E85).
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 190.
Rabbocco dell'olio motore
È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato (qualità e viscosità).
È esplicitamente vietato l'uso degli olii motore con ACEA A1/B1 soltanto o
solo A5/B5, in quanto possono
causare danni al motore a lungo
termine in certe condizioni di eserci‐
zio.Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 190.
Altri additivi dell'olio motore
L'uso di altri additivi dell'olio motore
potrebbe causare danni e invalidare
la garanzia.
Gradi di viscosità dell'olio motore
Il grado di viscosità SAE fornisce
informazioni sulla densità dell'olio.
L'olio multigrado è indicato da due
cifre, ad esempio SAE 5W-30. La
prima cifra, seguita da una W, indica
la viscosità alle basse temperature,
mentre la seconda cifra mostra la
viscosità alle alte temperature.
Scegliere la classificazione di visco‐
sità adeguata a seconda della tempe‐
ratura ambiente minima 3 190.
Tutti i gradi di viscosità consigliati
sono adatti alle alte temperature.Liquido di raffreddamento e
antigelo
Utilizzare solo liquido refrigerante
antigelo a lunga durata del tipo senza silicati (LLC) approvato per il veicolo.
Rivolgersi ad un'officina.
Il sistema viene riempito in fabbrica con un liquido di raffreddamento che
offre una protezione anticorrosione
eccellente e una protezione dal gelo
fino a -36 °C . Nei paesi settentrionali,
caratterizzati da temperature molto
basse, il liquido di raffreddamento
messo in fabbrica protegge dal gelo
fino a ca. -50 °C. Questa concentra‐
zione deve essere mantenuta tutto
l'anno. L'uso di altri additivi del liquido
di raffreddamento che servono a
fornire una maggiore protezione anti‐
corrosione o una tenuta contro le
perdite minori può causare problemi
di funzionamento. Si declina ogni
responsabilità per eventuali conse‐ guenze dell'uso di altri additivi del
liquido di raffreddamento.

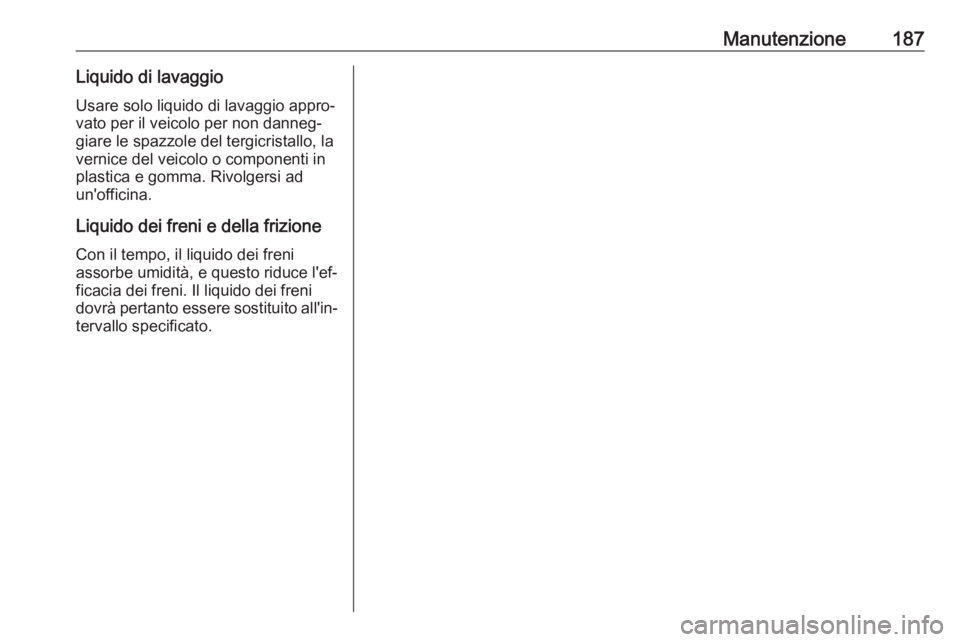

Manutenzione187Liquido di lavaggioUsare solo liquido di lavaggio appro‐
vato per il veicolo per non danneg‐
giare le spazzole del tergicristallo, la
vernice del veicolo o componenti in
plastica e gomma. Rivolgersi ad
un'officina.
Liquido dei freni e della frizione
Con il tempo, il liquido dei freni
assorbe umidità, e questo riduce l'ef‐
ficacia dei freni. Il liquido dei freni
dovrà pertanto essere sostituito all'in‐ tervallo specificato.

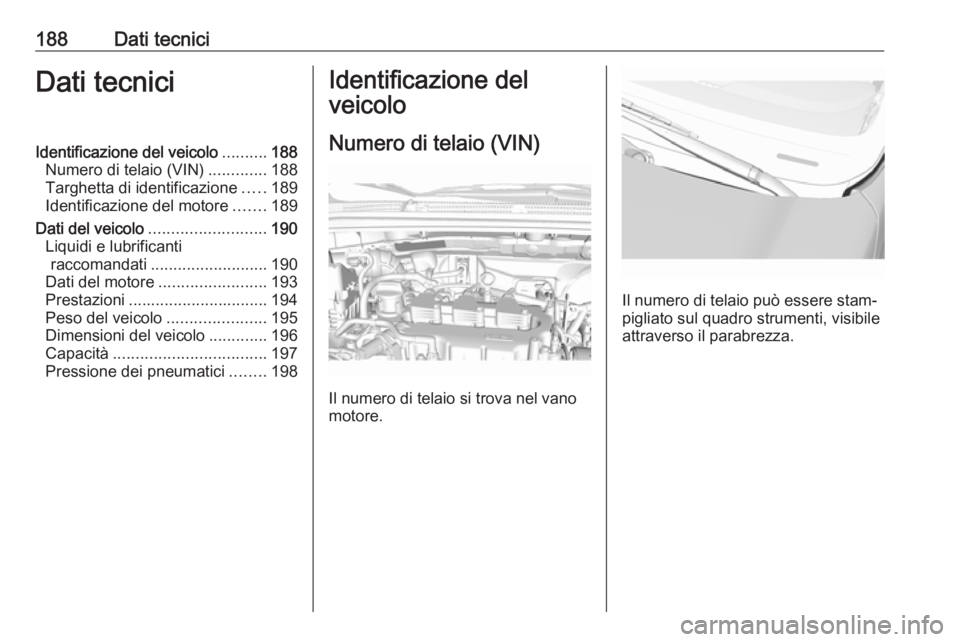

188Dati tecniciDati tecniciIdentificazione del veicolo..........188
Numero di telaio (VIN) .............188
Targhetta di identificazione .....189
Identificazione del motore .......189
Dati del veicolo .......................... 190
Liquidi e lubrificanti raccomandati .......................... 190
Dati del motore ........................ 193
Prestazioni ............................... 194
Peso del veicolo ......................195
Dimensioni del veicolo .............196
Capacità .................................. 197
Pressione dei pneumatici ........198Identificazione del
veicolo
Numero di telaio (VIN)
Il numero di telaio si trova nel vano
motore.
Il numero di telaio può essere stam‐
pigliato sul quadro strumenti, visibile
attraverso il parabrezza.

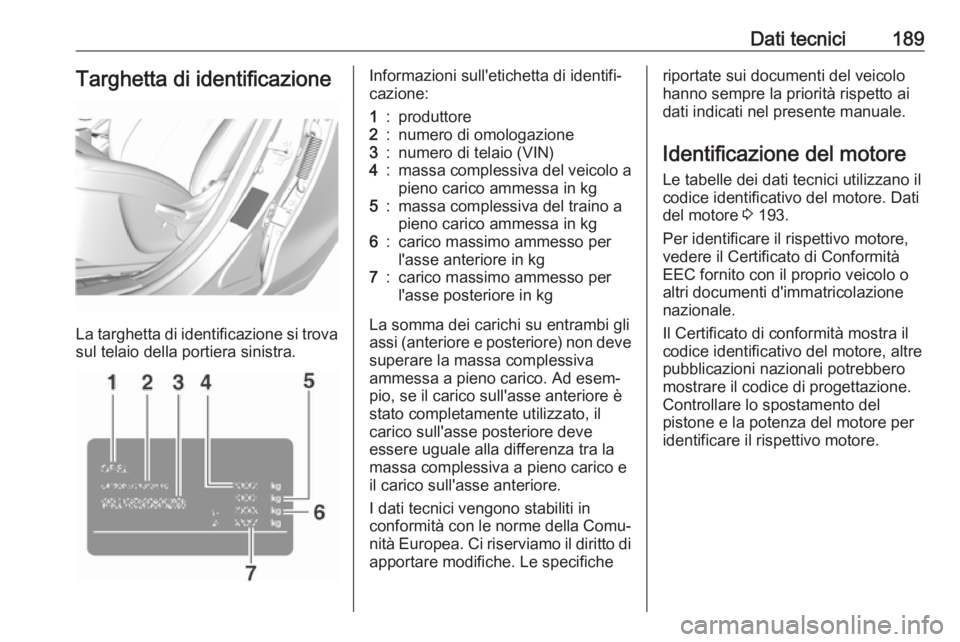

Dati tecnici189Targhetta di identificazione
La targhetta di identificazione si trovasul telaio della portiera sinistra.
Informazioni sull'etichetta di identifi‐
cazione:1:produttore2:numero di omologazione3:numero di telaio (VIN)4:massa complessiva del veicolo a
pieno carico ammessa in kg5:massa complessiva del traino a
pieno carico ammessa in kg6:carico massimo ammesso per
l'asse anteriore in kg7:carico massimo ammesso per
l'asse posteriore in kg
La somma dei carichi su entrambi gli
assi (anteriore e posteriore) non deve
superare la massa complessiva
ammessa a pieno carico. Ad esem‐ pio, se il carico sull'asse anteriore è
stato completamente utilizzato, il
carico sull'asse posteriore deve
essere uguale alla differenza tra la
massa complessiva a pieno carico e
il carico sull'asse anteriore.
I dati tecnici vengono stabiliti in
conformità con le norme della Comu‐
nità Europea. Ci riserviamo il diritto di
apportare modifiche. Le specifiche
riportate sui documenti del veicolo
hanno sempre la priorità rispetto ai
dati indicati nel presente manuale.
Identificazione del motore
Le tabelle dei dati tecnici utilizzano il
codice identificativo del motore. Dati
del motore 3 193.
Per identificare il rispettivo motore,
vedere il Certificato di Conformità
EEC fornito con il proprio veicolo o
altri documenti d'immatricolazione
nazionale.
Il Certificato di conformità mostra il
codice identificativo del motore, altre
pubblicazioni nazionali potrebbero
mostrare il codice di progettazione.
Controllare lo spostamento del
pistone e la potenza del motore per
identificare il rispettivo motore.

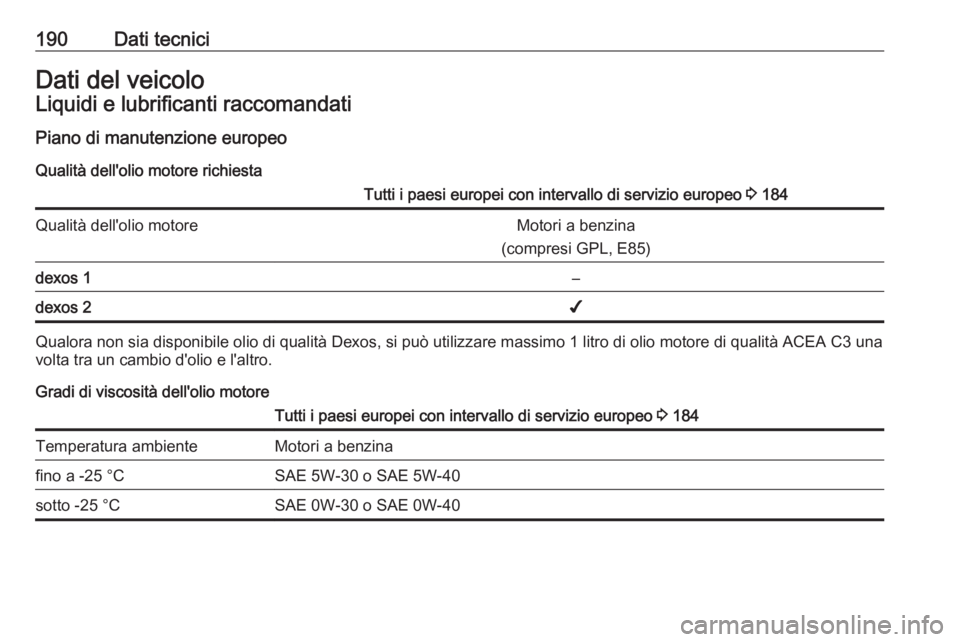

190Dati tecniciDati del veicoloLiquidi e lubrificanti raccomandati
Piano di manutenzione europeo
Qualità dell'olio motore richiestaTutti i paesi europei con intervallo di servizio europeo 3 184Qualità dell'olio motoreMotori a benzina
(compresi GPL, E85)dexos 1–dexos 2✔
Qualora non sia disponibile olio di qualità Dexos, si può utilizzare massimo 1 litro di olio motore di qualità ACEA C3 una
volta tra un cambio d'olio e l'altro.
Gradi di viscosità dell'olio motore
Tutti i paesi europei con intervallo di servizio europeo 3 184Temperatura ambienteMotori a benzinafino a -25 °CSAE 5W-30 o SAE 5W-40sotto -25 °CSAE 0W-30 o SAE 0W-40
