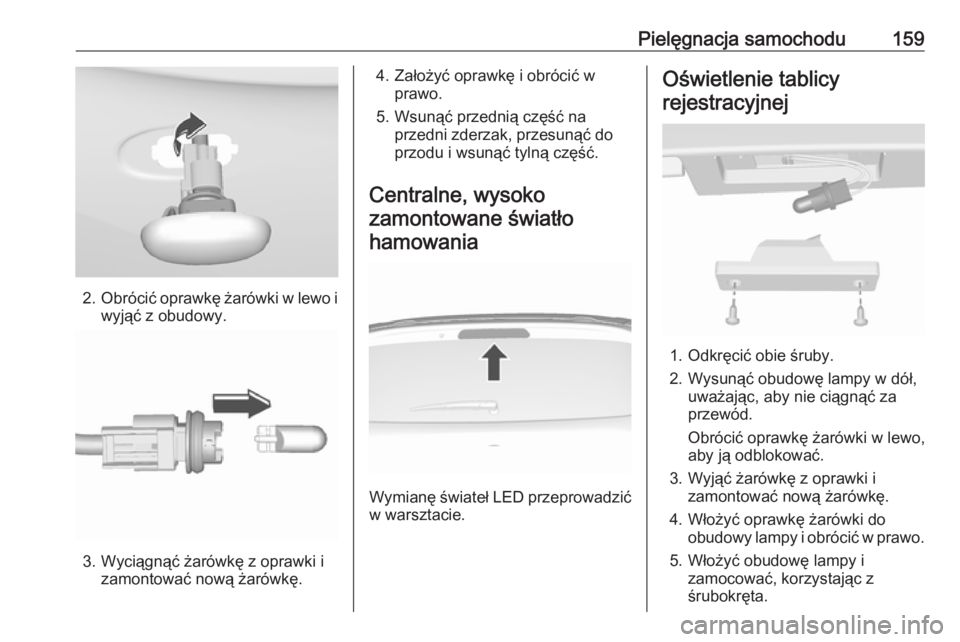

Pielęgnacja samochodu159
2.Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć przednią część na przedni zderzak, przesunąć do
przodu i wsunąć tylną część.
Centralne, wysoko zamontowane światłohamowania
Wymianę świateł LED przeprowadzić
w warsztacie.
Oświetlenie tablicy
rejestracyjnej
1. Odkręcić obie śruby.
2. Wysunąć obudowę lampy w dół, uważając, aby nie ciągnąć za
przewód.
Obrócić oprawkę żarówki w lewo, aby ją odblokować.
3. Wyjąć żarówkę z oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki do obudowy lampy i obrócić w prawo.
5. Włożyć obudowę lampy i zamocować, korzystając z
śrubokręta.

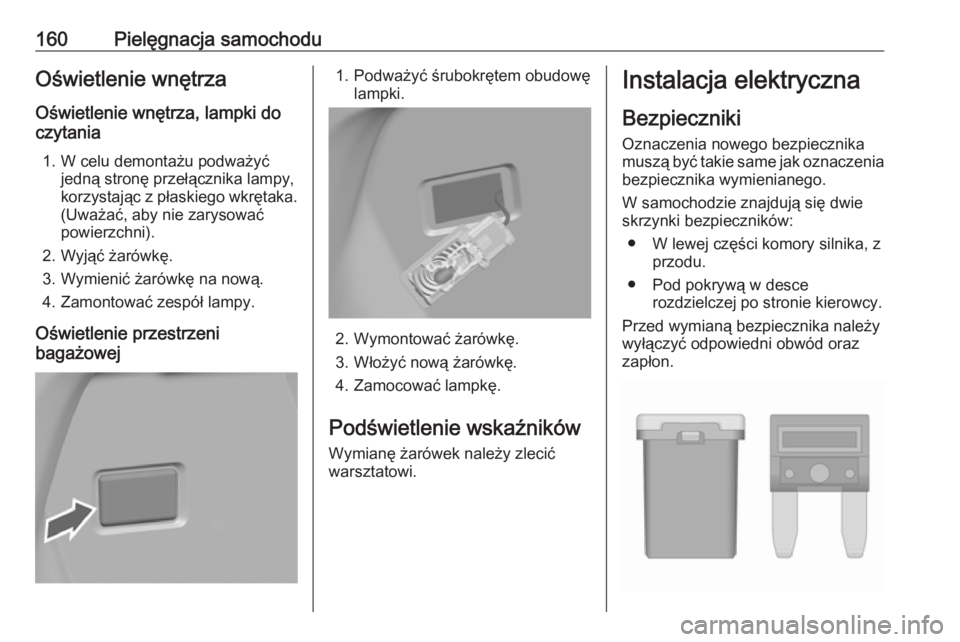

160Pielęgnacja samochoduOświetlenie wnętrza
Oświetlenie wnętrza, lampki do
czytania
1. W celu demontażu podważyć jedną stronę przełącznika lampy,
korzystając z płaskiego wkrętaka. (Uważać, aby nie zarysować
powierzchni).
2. Wyjąć żarówkę.
3. Wymienić żarówkę na nową.
4. Zamontować zespół lampy.
Oświetlenie przestrzeni
bagażowej1. Podważyć śrubokrętem obudowę lampki.
2. Wymontować żarówkę.
3. Włożyć nową żarówkę.
4. Zamocować lampkę.
Podświetlenie wskaźników
Wymianę żarówek należy zlecić
warsztatowi.
Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● W lewej części komory silnika, z przodu.
● Pod pokrywą w desce rozdzielczej po stronie kierowcy.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.

Pielęgnacja samochodu161W samochodzie zastosowano różne
rodzaje bezpieczników. Niektóre typy
bezpieczników w tym pojeździe mogą
się różnić od przedstawionych na
ilustracjach.
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry i wyciągnąć bezpiecznik.

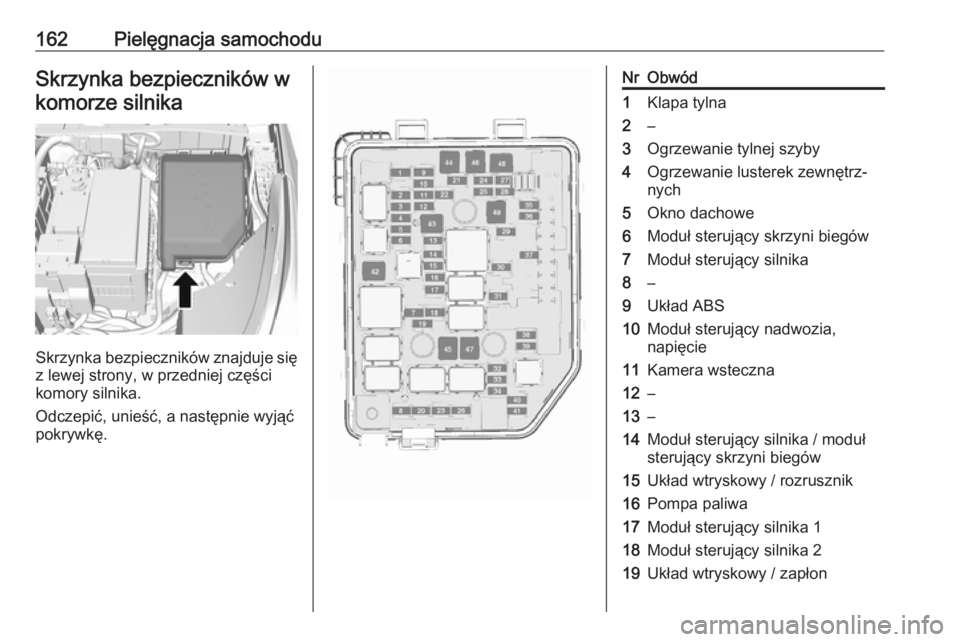

162Pielęgnacja samochoduSkrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić, unieść, a następnie wyjąć
pokrywkę.
NrObwód1Klapa tylna2–3Ogrzewanie tylnej szyby4Ogrzewanie lusterek zewnętrz‐
nych5Okno dachowe6Moduł sterujący skrzyni biegów7Moduł sterujący silnika8–9Układ ABS10Moduł sterujący nadwozia,
napięcie11Kamera wsteczna12–13–14Moduł sterujący silnika / moduł sterujący skrzyni biegów15Układ wtryskowy / rozrusznik16Pompa paliwa17Moduł sterujący silnika 118Moduł sterujący silnika 219Układ wtryskowy / zapłon

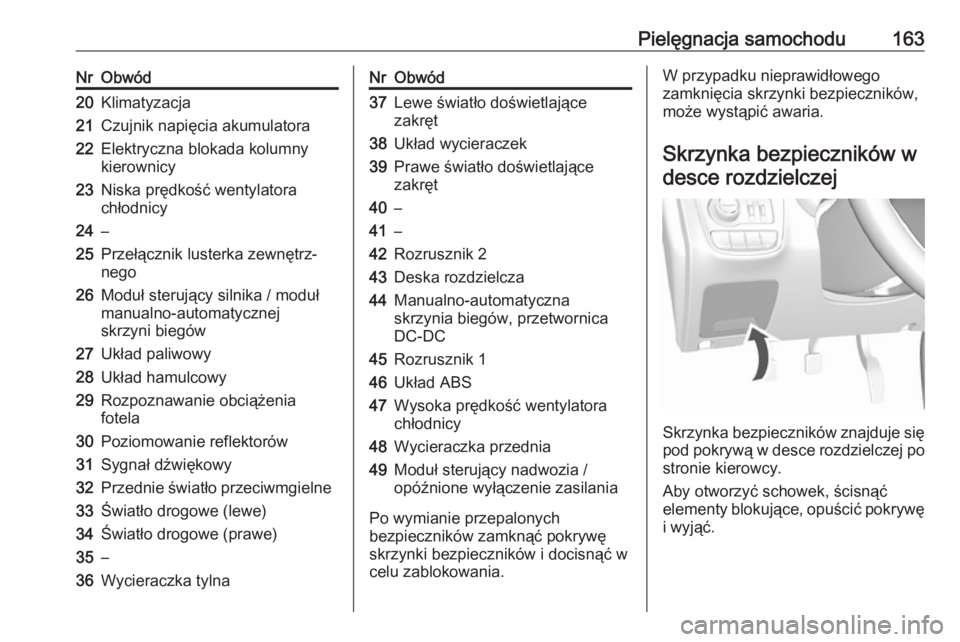

Pielęgnacja samochodu163NrObwód20Klimatyzacja21Czujnik napięcia akumulatora22Elektryczna blokada kolumny
kierownicy23Niska prędkość wentylatora
chłodnicy24–25Przełącznik lusterka zewnętrz‐
nego26Moduł sterujący silnika / moduł
manualno-automatycznej
skrzyni biegów27Układ paliwowy28Układ hamulcowy29Rozpoznawanie obciążenia
fotela30Poziomowanie reflektorów31Sygnał dźwiękowy32Przednie światło przeciwmgielne33Światło drogowe (lewe)34Światło drogowe (prawe)35–36Wycieraczka tylnaNrObwód37Lewe światło doświetlające
zakręt38Układ wycieraczek39Prawe światło doświetlające
zakręt40–41–42Rozrusznik 243Deska rozdzielcza44Manualno-automatyczna
skrzynia biegów, przetwornica
DC-DC45Rozrusznik 146Układ ABS47Wysoka prędkość wentylatora
chłodnicy48Wycieraczka przednia49Moduł sterujący nadwozia /
opóźnione wyłączenie zasilania
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się pod pokrywą w desce rozdzielczej po
stronie kierowcy.
Aby otworzyć schowek, ścisnąć
elementy blokujące, opuścić pokrywę
i wyjąć.

164Pielęgnacja samochoduNrObwód1Onstar2Klimatyzacja3Zestaw wskaźników4Moduł sterujący skrzyni biegów5Infotainment6–7Tylny układ ułatwiający parko‐
wanie8Przyłącze łącza danych9Elektryczna blokada kolumny
kierownicy10Moduł czujników i diagnostyki11Transformator DC12–13–14Liniowy moduł zasilania15Centralny zamek / układ zapło‐
nowy16Układ zapłonowy17–18Zestaw wskaźników19–NrObwód20Poziomowanie reflektorów21Szyby otwierane elektrycznie,
przednie22Szyby otwierane elektrycznie,
tylne23–24Moduł manualno-automatycznej
skrzyni biegów25Dodatkowe gniazdo zasilania26Okno dachowe27–28Moduł sterujący nadwozia 829Moduł sterujący nadwozia 730Moduł sterujący nadwozia 631Moduł sterujący nadwozia 532Moduł sterujący nadwozia 433Moduł sterujący nadwozia 334Moduł sterujący nadwozia 235Moduł sterujący nadwozia 136–37Dioda LED elementów sterują‐
cych na kole kierownicy

Pielęgnacja samochodu165NrObwód38–39Układ logiczny / transformator
DC40Szyba otwierana elektrycznie,
strona kierowcy41Dmuchawa42Sterowanie ogrzewaniem foteli,

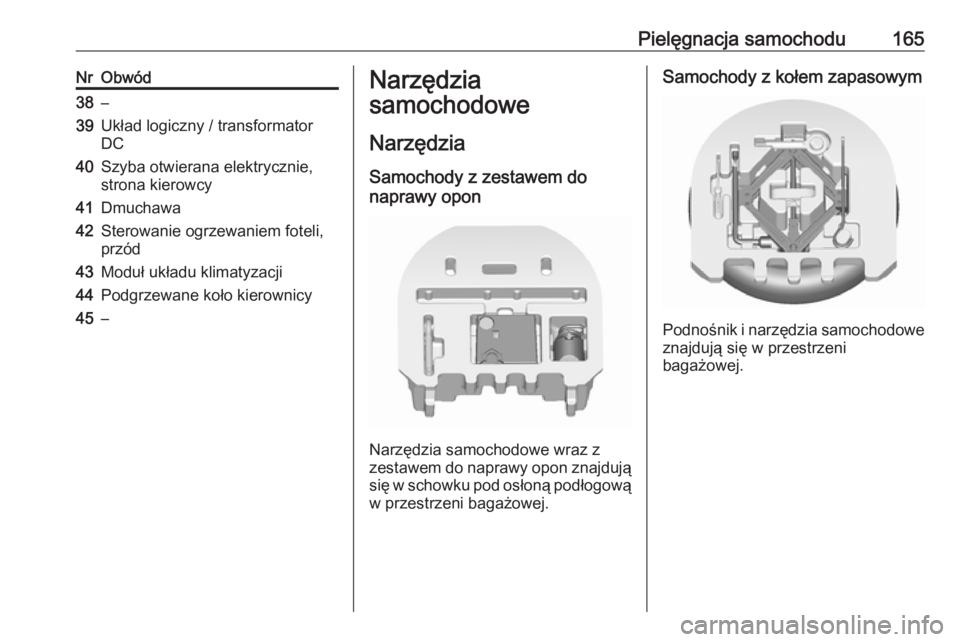

przód43Moduł układu klimatyzacji44Podgrzewane koło kierownicy45–Narzędzia
samochodowe
Narzędzia Samochody z zestawem do
naprawy opon
Narzędzia samochodowe wraz z
zestawem do naprawy opon znajdują się w schowku pod osłoną podłogowąw przestrzeni bagażowej.
Samochody z kołem zapasowym
Podnośnik i narzędzia samochodowe znajdują się w przestrzeni
bagażowej.

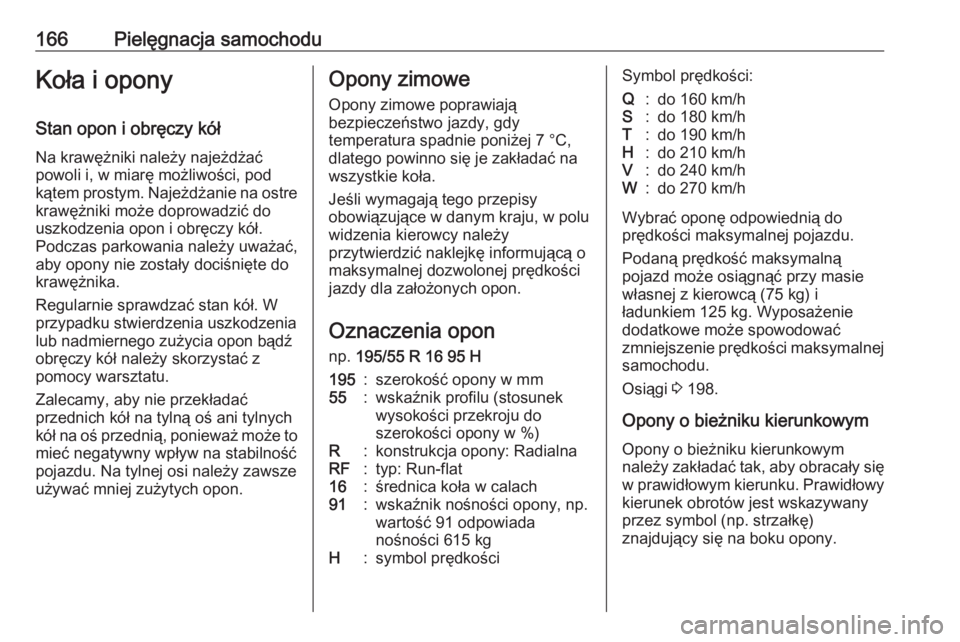

166Pielęgnacja samochoduKoła i oponyStan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Zalecamy, aby nie przekładać
przednich kół na tylną oś ani tylnych kół na oś przednią, ponieważ może to
mieć negatywny wpływ na stabilność
pojazdu. Na tylnej osi należy zawsze
używać mniej zużytych opon.Opony zimowe
Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Oznaczenia opon
np. 195/55 R 16 95 H195:szerokość opony w mm55:wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:konstrukcja opony: RadialnaRF:typ: Run-flat16:średnica koła w calach91:wskaźnik nośności opony, np.
wartość 91 odpowiada
nośności 615 kgH:symbol prędkościSymbol prędkości:Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Wybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej samochodu.
Osiągi 3 198.
Opony o bieżniku kierunkowym Opony o bieżniku kierunkowym
należy zakładać tak, aby obracały się w prawidłowym kierunku. Prawidłowy
kierunek obrotów jest wskazywany
przez symbol (np. strzałkę)
znajdujący się na boku opony.
