Pielęgnacja samochodu151Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Płyn do spryskiwaczy 3 189.
Hamulce Gdy grubość okładzin hamulcowych
osiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.
Płyn hamulcowy9 Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi znajdować się między oznaczeniamiMIN i MAX .
Jeśli poziom płynu jest poniżej
oznaczenia MIN, należy skorzystać z
pomocy warsztatu.
Płyn hamulcowy i sprzęgłowy 3 189.
Akumulator pojazdu
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator
pojazdu. Unikać niepotrzebnego
używania odbiorników energii
elektrycznej.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może dojść do rozładowania jego

152Pielęgnacja samochoduakumulatora. Odłączyć zacisk
ujemny akumulatora od instalacji
elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed
rozładowaniem 3 103.
Odłączanie akumulatora
Jeśli akumulator pojazdu ma zostać
odłączony (np. w celu wykonania
czynności konserwacyjnych), syrenę
alarmową należy wyłączyć w
następujący sposób: Włączyć, a
następnie wyłączyć zapłon, po czym
odłączyć akumulator pojazdu w ciągu
15 sekund.
Wymiana akumulatora pojazdu Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia systemu stop-start.Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwór wentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.
W pojazdach z akumulatorem AGM (z
elektrolitem uwięzionym w macie
szklanej) należy zadbać o to, aby w
przypadku wymiany zamontować
nowy akumulator typu AGM.
Zaleca się stosowanie oryginalnych
akumulatorów firmy Opel.
Uwaga
Użycie akumulatora typu AGM
innego niż oryginalny akumulator
pojazdu firmy Opel może
spowodować obniżenie osiągów.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi.Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start należy dopilnować, by
ładowania za pomocą ładowarki do akumulatorów napięcie
ładowania nie przekroczyło
14,6 V. W przeciwnym razie może dojść do uszkodzenia
akumulatora.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 181.
System stop-start 3 117.

Pielęgnacja samochodu153Naklejka ostrzegawcza
Znaczenie symboli:● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Przechowywać akumulator pojazdu w miejscu niedostępnymdla dzieci.
● Akumulator pojazdu zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.
● Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
● W sąsiedztwie akumulatora mogą występować wybuchowe
gazy.
Wymiana piór wycieraczek
Unieść ramię wycieraczki. Nacisnąć
blokadę i odczepić pióro wycieraczki.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Pióro wycieraczki szyby tylnej
Unieść ramię wycieraczki. Docisnąć
w dół pióro wycieraczki pod
niewielkim kątem względem ramienia wycieraczki, aż się odblokuje.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.

154Pielęgnacja samochoduWymiana żarówek
Wyłączyć zapłon i wyłączyć światła,
których żarówka wymaga wymiany, i
zamknąć drzwi.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.Reflektory halogenowe
Światła mijania i drogowe
1. Obrócić i wyciągnąć rurkę wlewową ze zbiornika płynu do
spryskiwaczy po lewej stronie
pojazdu.
2. Zdjąć pokrywę skrzynki bezpieczników (tylko po lewej
stronie pojazdu).
3. Ścisnąć oba zaciski i odłączyć złącze od żarówki.

Pielęgnacja samochodu155
4. Zdjąć osłonę.
5. Ścisnąć zacisk i odłączyć.
6. Wyjąć żarówkę z obudowyreflektora.
7. Przy zakładaniu nowej żarówki zaczepić występy wewgłębieniach oprawy reflektora.
8. Zablokować zacisk sprężysty.
9. Umieścić osłonę reflektora we właściwym położeniu i zamknąć.
10. Upewnić się, że osłona została prawidłowo założona, aby
uniknąć przedostania się wody do
wnętrza i wystąpienia silnej
kondensacji pary wodnej.
Światła pozycyjne / Światła do
jazdy dziennej
1. Zdjąć pokrywę skrzynki bezpieczników (tylko po lewej
stronie pojazdu).
2. Obrócić oprawkę żarówki w lewo i
wyjąć.

156Pielęgnacja samochodu

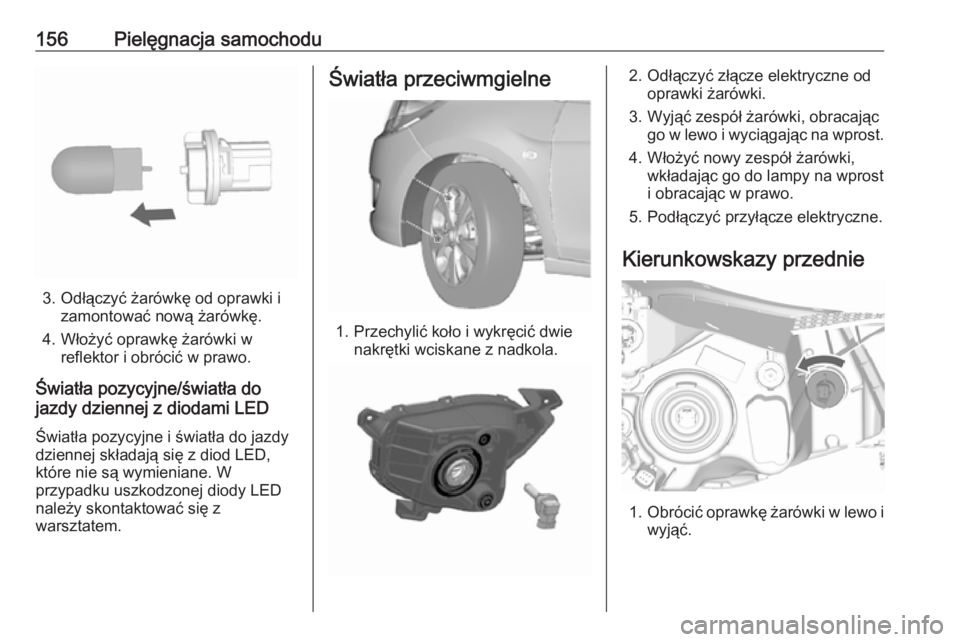

3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Światła pozycyjne/światła do
jazdy dziennej z diodami LED
Światła pozycyjne i światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane. W
przypadku uszkodzonej diody LED
należy skontaktować się z
warsztatem.
Światła przeciwmgielne
1. Przechylić koło i wykręcić dwie nakrętki wciskane z nadkola.
2. Odłączyć złącze elektryczne odoprawki żarówki.
3. Wyjąć zespół żarówki, obracając go w lewo i wyciągając na wprost.
4. Włożyć nowy zespół żarówki, wkładając go do lampy na wprost
i obracając w prawo.
5. Podłączyć przyłącze elektryczne.
Kierunkowskazy przednie
1. Obrócić oprawkę żarówki w lewo i
wyjąć.

Pielęgnacja samochodu157

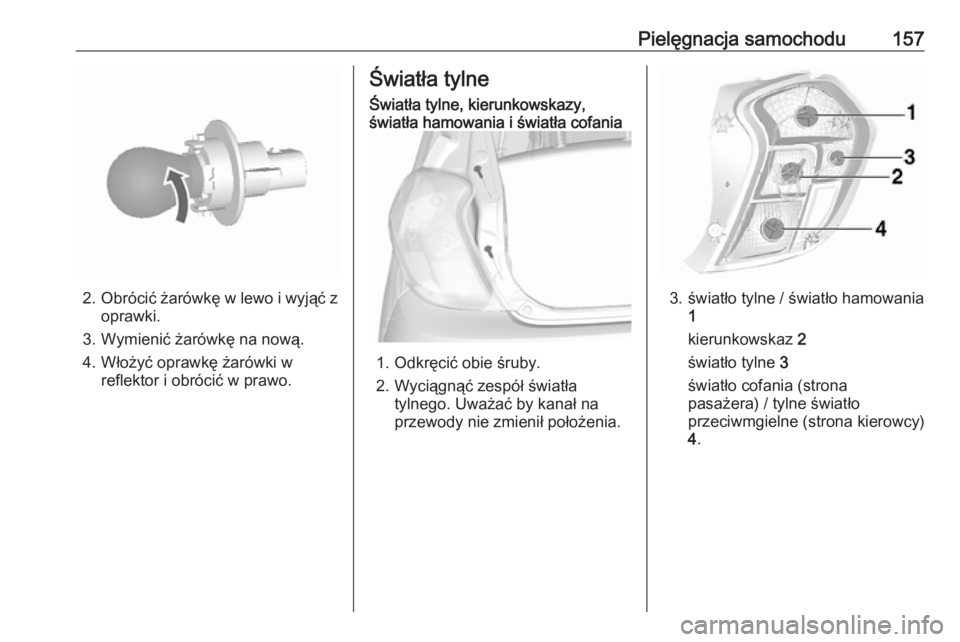

2.Obrócić żarówkę w lewo i wyjąć z
oprawki.
3. Wymienić żarówkę na nową.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Światła tylneŚwiatła tylne, kierunkowskazy,
światła hamowania i światła cofania
1. Odkręcić obie śruby.
2. Wyciągnąć zespół światła tylnego. Uważać by kanał na
przewody nie zmienił położenia.
3. światło tylne / światło hamowania 1
kierunkowskaz 2
światło tylne 3
światło cofania (strona
pasażera) / tylne światło
przeciwmgielne (strona kierowcy)
4 .

158Pielęgnacja samochodu

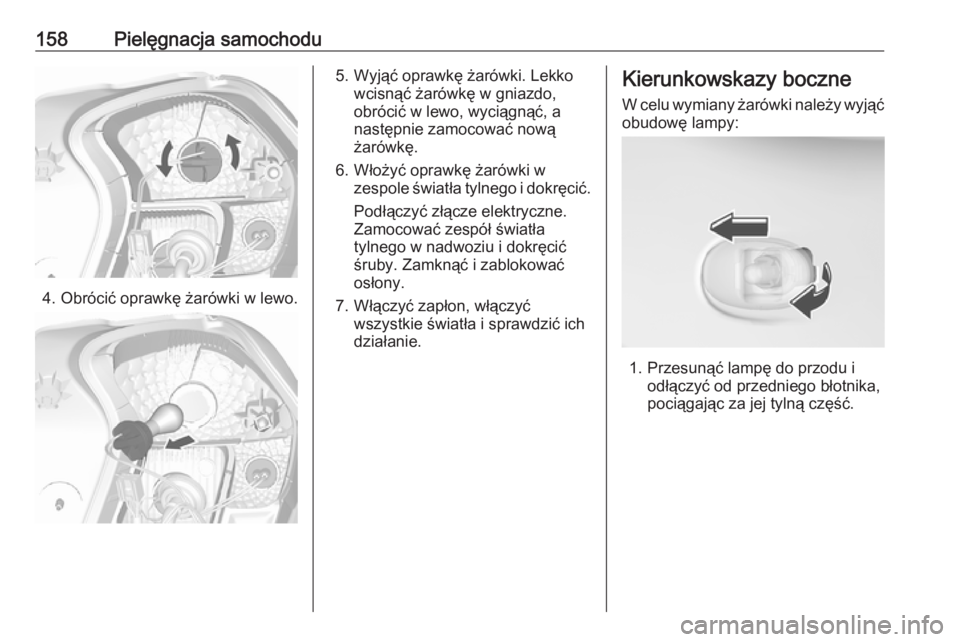

4. Obrócić oprawkę żarówki w lewo.
5. Wyjąć oprawkę żarówki. Lekkowcisnąć żarówkę w gniazdo,obrócić w lewo, wyciągnąć, anastępnie zamocować nową
żarówkę.
6. Włożyć oprawkę żarówki w zespole światła tylnego i dokręcić.
Podłączyć złącze elektryczne.
Zamocować zespół światła
tylnego w nadwoziu i dokręcić
śruby. Zamknąć i zablokować
osłony.
7. Włączyć zapłon, włączyć wszystkie światła i sprawdzić ich
działanie.Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąć obudowę lampy:
1. Przesunąć lampę do przodu i odłączyć od przedniego błotnika,
pociągając za jej tylną część.
