2017 OPEL KARL Instrukcja obsługi (in Polish)

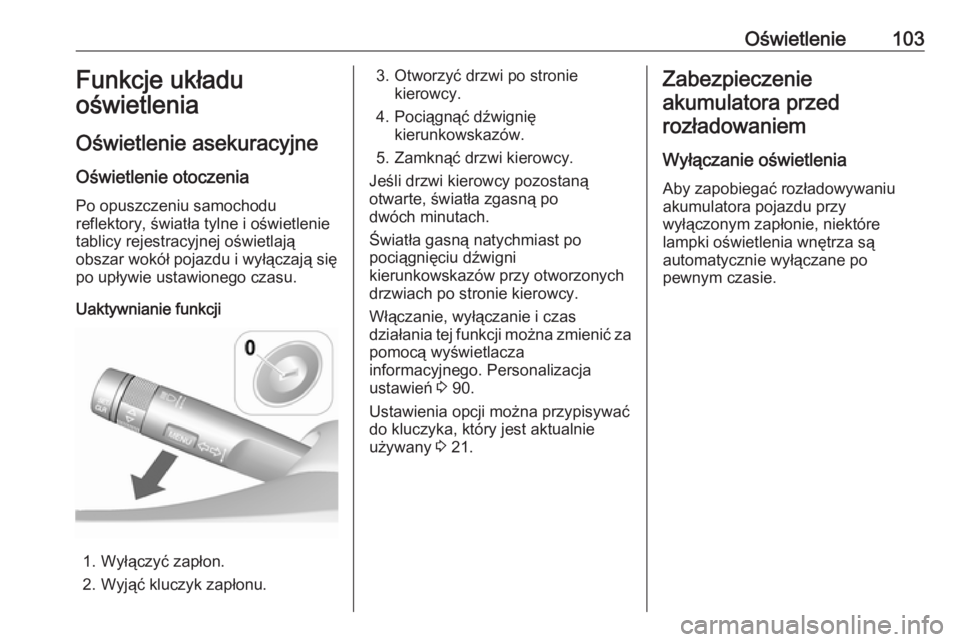

Oświetlenie103Funkcje układu
oświetlenia
Oświetlenie asekuracyjne Oświetlenie otoczenia
Po opuszczeniu samochodu
reflektory, światła tylne i oświetlenie
tablicy rejestracyjnej oświetlają
obszar wokół pojazdu i wyłączają się
po upływie ustawionego czasu.
Uaktywnianie funkcji
1. Wyłączyć zapłon.
2. Wyjąć kluczyk zapłonu.
3. Otworzyć drzwi po stronie kierowcy.
4. Pociągnąć dźwignię kierunkowskazów.
5. Zamknąć drzwi kierowcy.
Jeśli drzwi kierowcy pozostaną
otwarte, światła zgasną po
dwóch minutach.
Światła gasną natychmiast po
pociągnięciu dźwigni
kierunkowskazów przy otworzonych
drzwiach po stronie kierowcy.
Włączanie, wyłączanie i czas
działania tej funkcji można zmienić za
pomocą wyświetlacza
informacyjnego. Personalizacja
ustawień 3 90.
Ustawienia opcji można przypisywać
do kluczyka, który jest aktualnie
używany 3 21.Zabezpieczenie
akumulatora przed rozładowaniem
Wyłączanie oświetlenia Aby zapobiegać rozładowywaniu
akumulatora pojazdu przy
wyłączonym zapłonie, niektóre
lampki oświetlenia wnętrza są
automatycznie wyłączane po
pewnym czasie.

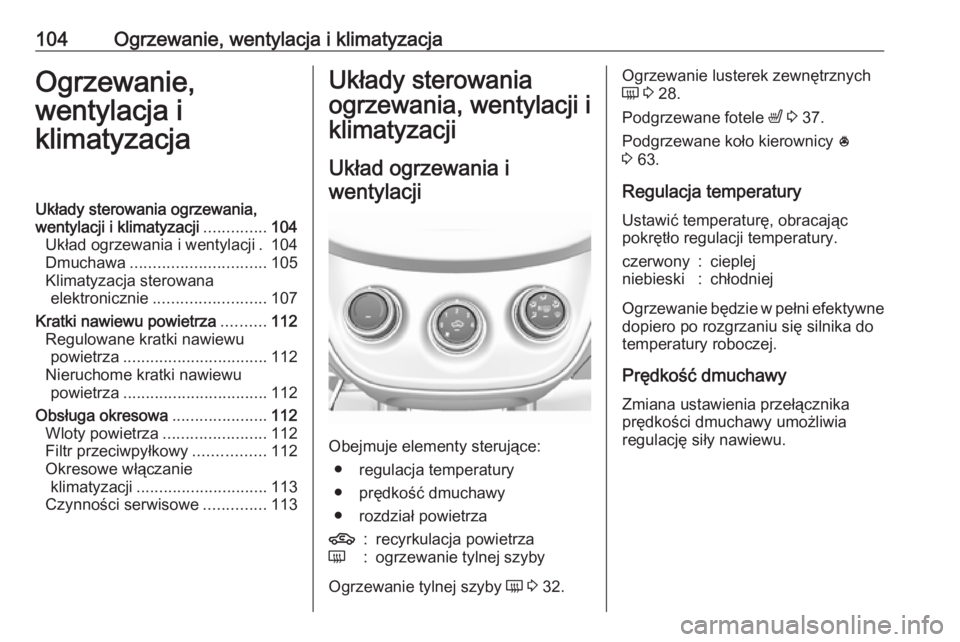

104Ogrzewanie, wentylacja i klimatyzacjaOgrzewanie,
wentylacja i
klimatyzacjaUkłady sterowania ogrzewania,
wentylacji i klimatyzacji ..............104
Układ ogrzewania i wentylacji . 104
Dmuchawa .............................. 105
Klimatyzacja sterowana elektronicznie ......................... 107
Kratki nawiewu powietrza ..........112
Regulowane kratki nawiewu powietrza ................................ 112
Nieruchome kratki nawiewu powietrza ................................ 112
Obsługa okresowa .....................112
Wloty powietrza .......................112
Filtr przeciwpyłkowy ................112
Okresowe włączanie klimatyzacji ............................. 113
Czynności serwisowe ..............113Układy sterowania
ogrzewania, wentylacji i klimatyzacji
Układ ogrzewania i
wentylacji
Obejmuje elementy sterujące: ● regulacja temperatury
● prędkość dmuchawy
● rozdział powietrza
4:recyrkulacja powietrzaÜ:ogrzewanie tylnej szyby
Ogrzewanie tylnej szyby Ü 3 32.
Ogrzewanie lusterek zewnętrznych
Ü 3 28.
Podgrzewane fotele ß 3 37.
Podgrzewane koło kierownicy *
3 63.
Regulacja temperatury
Ustawić temperaturę, obracając
pokrętło regulacji temperatury.czerwony:cieplejniebieski:chłodniej
Ogrzewanie będzie w pełni efektywne dopiero po rozgrzaniu się silnika do
temperatury roboczej.
Prędkość dmuchawy
Zmiana ustawienia przełącznika
prędkości dmuchawy umożliwia
regulację siły nawiewu.

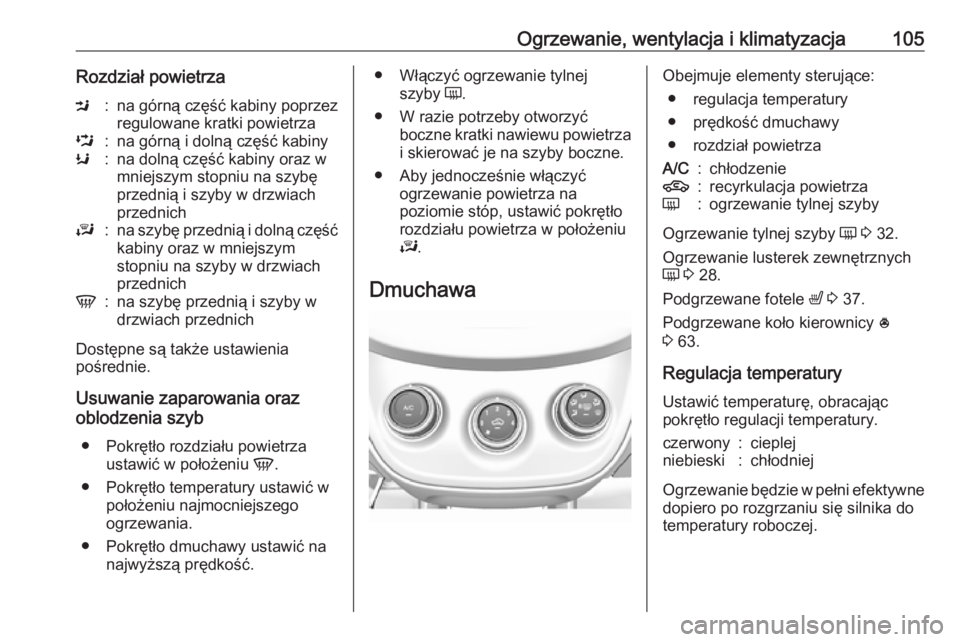

Ogrzewanie, wentylacja i klimatyzacja105Rozdział powietrzaM:na górną część kabiny poprzez
regulowane kratki powietrzaL:na górną i dolną część kabinyK:na dolną część kabiny oraz w
mniejszym stopniu na szybę
przednią i szyby w drzwiach
przednichJ:na szybę przednią i dolną część kabiny oraz w mniejszym
stopniu na szyby w drzwiach
przednichV:na szybę przednią i szyby w
drzwiach przednich
Dostępne są także ustawienia
pośrednie.
Usuwanie zaparowania oraz
oblodzenia szyb
● Pokrętło rozdziału powietrza ustawić w położeniu V.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
ogrzewania.
● Pokrętło dmuchawy ustawić na najwyższą prędkość.
● Włączyć ogrzewanie tylnej
szyby Ü.
● W razie potrzeby otworzyć boczne kratki nawiewu powietrza
i skierować je na szyby boczne.
● Aby jednocześnie włączyć ogrzewanie powietrza na
poziomie stóp, ustawić pokrętło
rozdziału powietrza w położeniu
J .
DmuchawaObejmuje elementy sterujące: ● regulacja temperatury
● prędkość dmuchawy
● rozdział powietrzaA/C:chłodzenie4:recyrkulacja powietrzaÜ:ogrzewanie tylnej szyby
Ogrzewanie tylnej szyby Ü 3 32.
Ogrzewanie lusterek zewnętrznych
Ü 3 28.
Podgrzewane fotele ß 3 37.
Podgrzewane koło kierownicy *
3 63.
Regulacja temperatury
Ustawić temperaturę, obracając
pokrętło regulacji temperatury.
czerwony:cieplejniebieski:chłodniej
Ogrzewanie będzie w pełni efektywne dopiero po rozgrzaniu się silnika do
temperatury roboczej.

106Ogrzewanie, wentylacja i klimatyzacjaPrędkość dmuchawy
Zmiana ustawienia przełącznika
prędkości dmuchawy umożliwia
regulację siły nawiewu.
Rozdział powietrzaM:na górną część kabiny poprzez
regulowane kratki powietrzaL:na górną i dolną część kabinyK:na dolną część kabiny oraz w
mniejszym stopniu na szybę
przednią i szyby w drzwiach
przednichJ:na szybę przednią i dolną część kabiny oraz w mniejszym
stopniu na szyby w drzwiach
przednichV:na szybę przednią i szyby w
drzwiach przednich
(dodatkowo w tle uruchamiana
jest klimatyzacja, aby zapobiec
zaparowaniu szyb)
Dostępne są także ustawienia
pośrednie.
Chłodzenie A/C
Nacisnąć przycisk A/C, aby włączyć
chłodzenie. Dioda LED w przycisku
świeci, sygnalizując włączenie.
Chłodzenie działa tylko przy
pracującym silniku i włączonej
dmuchawie układu klimatyzacji.
Nacisnąć ponownie A/C, aby
wyłączyć chłodzenie.
Układ klimatyzacji chłodzi i osusza
powietrze w przypadku wzrostu
temperatury na zewnątrz nieznacznie
powyżej poziom zamarzania. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.
Jeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy
wyłączyć układ chłodzenia w celu ograniczenia zużycia paliwa.
Włączone chłodzenie może
uniemożliwić uruchomienie funkcji
Autostop.
System stop-start 3 117.Recyrkulacja powietrza 4
Nacisnąć 4, aby włączyć tryb
recyrkulacji powietrza. Dioda LED w
przycisku świeci, sygnalizując
włączenie.
Ponownie nacisnąć 4, aby
wyłączyć tryb recyrkulacji powietrza.9 Ostrzeżenie
Jazda przez dłuższy czas z
włączoną recyrkulacją powietrza
może doprowadzić do senności
osób we wnętrzu pojazdu. W celu
doprowadzenia powietrza z
zewnątrz okresowo wyłączać
recyrkulację powietrza.
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
zaparowanie szyb. Ze względu na stopniowo pogarszającą się
jakość powietrza osoby
przebywające we wnętrzu
samochodu mogą odczuwać
senność.

Ogrzewanie, wentylacja i klimatyzacja107Jeśli powietrze na zewnątrz pojazdu
jest ciepłe i bardzo wilgotne, przednia
szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki szyby przedniej w celu usunięcia pary
V .
Tryb maksymalnej intensywności
chłodzenia
Opuścić na chwilę szyby, aby
umożliwić szybkie ujście gorącego
powietrza.
● Włączyć chłodzenie A/C.
● Włączyć układ recyrkulacji powietrza 4.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
chłodzenia.
● Pokrętło dmuchawy ustawić na najwyższą prędkość.
● Pokrętło rozdziału powietrza ustawić w położeniu M.
● Otworzyć wszystkie kratki nawiewu powietrza.Usuwanie zaparowania oraz
oblodzenia szyb V
● Pokrętło rozdziału powietrza ustawić w położeniu V.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
ogrzewania.
● Pokrętło dmuchawy ustawić na najwyższą prędkość.
● Włączyć ogrzewanie tylnej szyby Ü.
● W razie potrzeby otworzyć boczne kratki nawiewu powietrza
i skierować je na szyby boczne.
Jeśli pokrętło rozdziału powietrza
zostanie ustawione w pozycji V,
układ klimatyzacji włączy się, a tryb
recyrkulacji powietrza będzie
ustawiony na usuwanie zaparowania/
oblodzenia bez względu na
wskazania lampki kontrolnej.Uwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty V, funkcja
Autostop zostanie zablokowana do
czasu ponownego wciśnięcia V.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostanie
wciśnięty przycisk V, silnik
zostanie ponownie uruchomiony w sposób automatyczny.
System stop-start 3 117.
Klimatyzacja sterowana elektronicznie

108Ogrzewanie, wentylacja i klimatyzacjaObejmuje elementy sterujące:● regulacja temperatury
● rozdział powietrza
● prędkość dmuchawyA/C:chłodzenieAUTO:tryb pracy automatycznej4:recyrkulacja powietrza
włączana ręcznieV:usuwanie zaparowania i
oblodzeniaÜ:ogrzewanie tylnej szyby
Ogrzewanie tylnej szyby Ü 3 32.
Ogrzewanie lusterek zewnętrznych
Ü 3 28.
Podgrzewane fotele ß 3 37.
Podgrzewane koło kierownicy *
3 63.
Ustawienia układu klimatyzacji są
pokazywane na wyświetlaczu
informacyjnym. Zmiany ustawień są
wyświetlane przez chwilę, po czym
zastępuje je aktualnie wyświetlane
menu.
Klimatyzacja sterowana
elektronicznie działa w pełni tylko
przy pracującym silniku.
Ogrzewanie będzie w pełni efektywne
dopiero po rozgrzaniu się silnika do temperatury roboczej.
Tryb pracy automatycznej AUTO Układ automatycznie steruje
prędkością wentylatora,
rozprowadzaniem powietrza,
układem klimatyzacji i recyrkulacją
powietrza w celu ogrzania lub
schłodzenia wnętrza pojazdu do żądanej temperatury.
Gdy kontrolka AUTO świeci, system
działa całkowicie automatycznie.
W przypadku dokonania regulacji
trybu rozprowadzania powietrza, prędkości dmuchawy lub ustawienia
klimatyzacji lampka kontrolna AUTO
gaśnie.
Aby zwiększyć oszczędność paliwa
lub szybciej schłodzić wnętrze
pojazdu, w ciepłe dni tryb obiegu
zamkniętego może się włączać
automatycznie. Lampka kontrolna
obiegu zamkniętego nie zapala się.
Nacisnąć przycisk 4, aby wybrać
obieg zamknięty. Nacisnąć
ponownie, aby otworzyć dopływ
powietrza z zewnątrz.Aby wyłączyć układ, nacisnąć
przycisk zasilania m.
Ustawienia zapewniające optymalny
komfort:
● Nacisnąć przycisk AUTO. Dioda
LED w przycisku świeci,
sygnalizując włączenie.
● Otworzyć wszystkie kratki nawiewu powietrza, aby
umożliwić optymalizację
rozdziału powietrza w trybie
automatycznym.
● Ustawić docelową temperaturę. Zalecana temperatura wynosi
22 °C.
Nastawianie temperatury Ustawić temperaturę na żądaną
wartość. Jest ona pokazywana na
wyświetlaczu na pokrętle
temperatury.
Temperaturę powinno się regulować
tylko z niewielkim skokiem.
Jeśli zostanie ustawiona temperatura
minimalna Lo, układ klimatyzacji
przełączy się w tryb maksymalnego
chłodzenia pod warunkiem, że
aktywny jest przycisk chłodzenia A/C.

Ogrzewanie, wentylacja i klimatyzacja109W razie ustawienia temperatury
maksymalnej Hi klimatyzacja
sterowana elektronicznie pracuje z
maksymalną mocą grzewczą.
Zalecana temperatura wynosi 22 °C.
Uwaga
Jeśli tryb A/C jest włączony,
obniżenie temperatury ustawionej w
kabinie może spowodować
uruchomienie silnika wyłączonego przez funkcję Autostop, bądź też
uniemożliwić jej włączenie.
System stop-start 3 117.
Usuwanie zaparowania oraz
oblodzenia szyb V
● Nacisnąć przycisk V. Dioda
LED w przycisku świeci,
sygnalizując włączenie.
● Ustawienia temperatury i rozdziału powietrza są wybierane
automatycznie, a dmuchawa
pracuje z dużą prędkością.● Włączyć ogrzewanie tylnej
szyby Ü.
● Aby powrócić do poprzedniego trybu, nacisnąć V. Aby powrócić
do trybu automatycznego,
nacisnąć AUTO.
Uwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty V, funkcja
Autostop zostanie zablokowana do
czasu ponownego wciśnięcia V.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostanie
wciśnięty przycisk V, silnik
zostanie ponownie uruchomiony w
sposób automatyczny.
System stop-start 3 117.
Recyrkulacja powietrza 4
Nacisnąć 4, aby włączyć tryb
recyrkulacji powietrza. Dioda LED w
przycisku świeci, sygnalizując
włączenie.
Ponownie nacisnąć 4, aby
wyłączyć tryb recyrkulacji powietrza.9 Ostrzeżenie
Jazda przez dłuższy czas z
włączoną recyrkulacją powietrza
może doprowadzić do senności
osób we wnętrzu pojazdu. W celu
doprowadzenia powietrza z
zewnątrz okresowo wyłączać
recyrkulację powietrza.
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
zaparowanie szyb. Ze względu na stopniowo pogarszającą się
jakość powietrza osoby
przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu
jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki
szyby przedniej w celu usunięcia pary
V .

110Ogrzewanie, wentylacja i klimatyzacjaUstawienia ręczne
Ustawienia układu sterowania
klimatyzacji można zmienić,
korzystając z przycisków i pokręteł w
opisany niżej sposób. Zmiana
dowolnego ustawienia spowoduje
wyłączenie trybu automatycznego.
Prędkości dmuchawy Z
Zmiana ustawienia przełącznika
prędkości dmuchawy umożliwia
regulację siły nawiewu. Wybrana
prędkość dmuchawy jest oznaczona
na wyświetlaczu ilością wskaźników.
Klimatyzacja nie działa przy
wyłączonej dmuchawie.
Przywracanie trybu pracy
automatycznej: Nacisnąć przycisk
AUTO .
Rozdział powietrza
Nacisnąć odpowiedni przycisk w celu wykonania regulacji. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku.
M:na górną część kabinyL:na górną i dolną część kabinyK:na dolną część kabiny oraz w
mniejszym stopniu na szybę
przednią i szyby w drzwiach
przednichJ:na szybę przednią i dolną część kabiny oraz w mniejszym
stopniu na szyby w drzwiach
przednichV:na szybę przednią i szyby w
drzwiach przednich
(dodatkowo w tle uruchamiana
jest klimatyzacja, aby zapobiec
zaparowaniu szyb)
Przywracanie trybu pracy
automatycznej: Nacisnąć przycisk
AUTO .
Chłodzenie A/C
Nacisnąć przycisk A/C, aby włączyć
chłodzenie. Dioda LED w przycisku świeci, sygnalizując włączenie.
