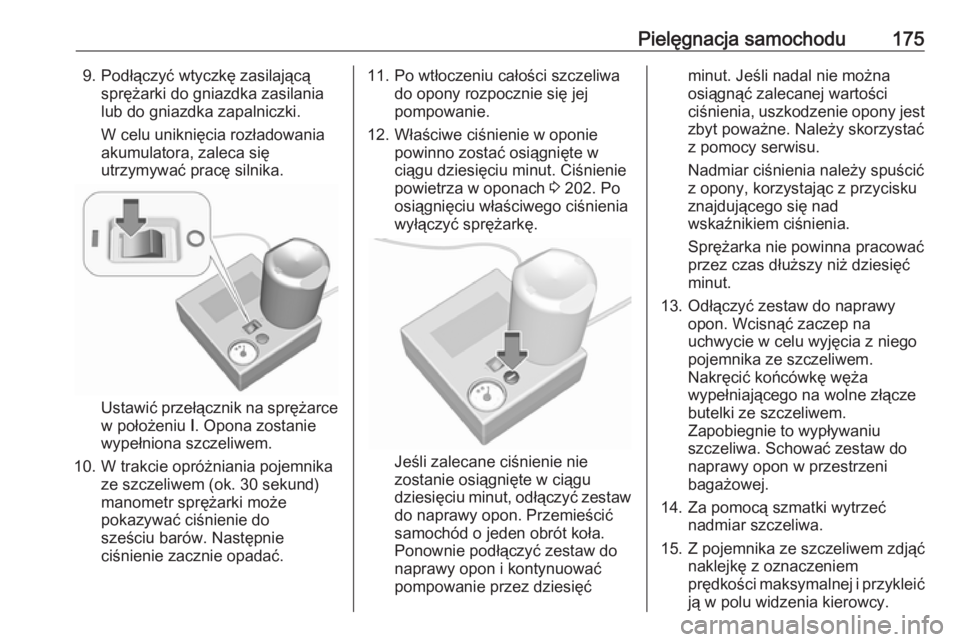

Pielęgnacja samochodu1759. Podłączyć wtyczkę zasilającąsprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.
Ustawić przełącznik na sprężarce w położeniu I. Opona zostanie
wypełniona szczeliwem.
10. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 sekund)manometr sprężarki może
pokazywać ciśnienie do
sześciu barów. Następnie
ciśnienie zacznie opadać.
11. Po wtłoczeniu całości szczeliwa do opony rozpocznie się jej
pompowanie.
12. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu dziesięciu minut. Ciśnienie
powietrza w oponach 3 202. Po
osiągnięciu właściwego ciśnienia
wyłączyć sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
dziesięciu minut, odłączyć zestaw
do naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez dziesięć
minut. Jeśli nadal nie można
osiągnąć zalecanej wartości
ciśnienia, uszkodzenie opony jest zbyt poważne. Należy skorzystać
z pomocy serwisu.
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku
znajdującego się nad
wskaźnikiem ciśnienia.
Sprężarka nie powinna pracować
przez czas dłuższy niż dziesięć
minut.
13. Odłączyć zestaw do naprawy opon. Wcisnąć zaczep na
uchwycie w celu wyjęcia z niego
pojemnika ze szczeliwem.
Nakręcić końcówkę węża
wypełniającego na wolne złącze
butelki ze szczeliwem.
Zapobiegnie to wypływaniu
szczeliwa. Schować zestaw do
naprawy opon w przestrzeni
bagażowej.
14. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
15. Z pojemnika ze szczeliwem zdjąć naklejkę z oznaczeniem
prędkości maksymalnej i przykleić
ją w polu widzenia kierowcy.

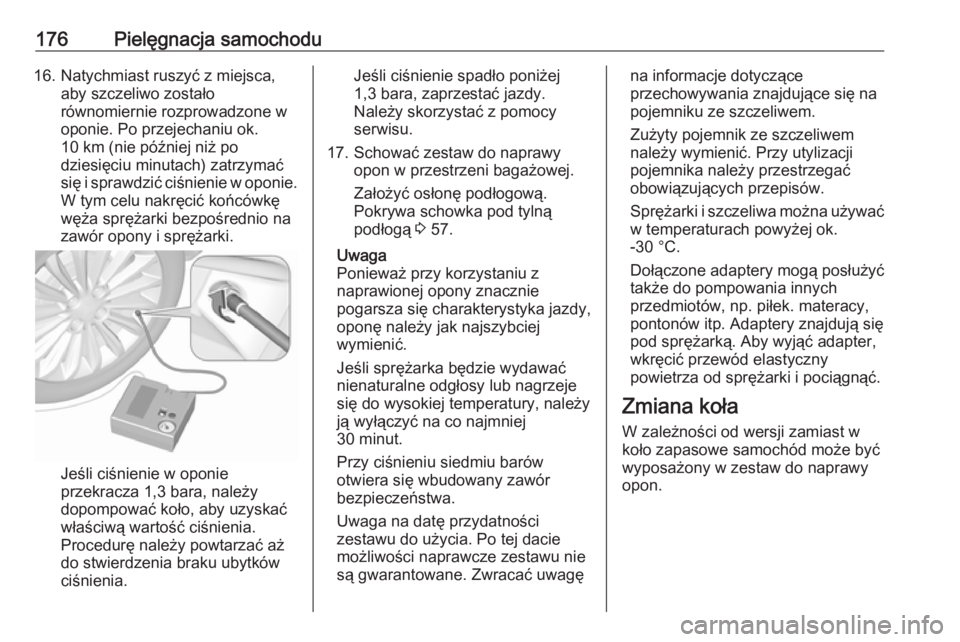

176Pielęgnacja samochodu16. Natychmiast ruszyć z miejsca,aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
10 km (nie później niż po
dziesięciu minutach) zatrzymać
się i sprawdzić ciśnienie w oponie.
W tym celu nakręcić końcówkę
węża sprężarki bezpośrednio na
zawór opony i sprężarki.
Jeśli ciśnienie w oponie
przekracza 1,3 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
1,3 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
serwisu.
17. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Założyć osłonę podłogową.
Pokrywa schowka pod tylną
podłogą 3 57.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej
30 minut.
Przy ciśnieniu siedmiu barów
otwiera się wbudowany zawór
bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagęna informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.
Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać w temperaturach powyżej ok.
-30 °C.
Dołączone adaptery mogą posłużyć
także do pompowania innych
przedmiotów, np. piłek. materacy,
pontonów itp. Adaptery znajdują się
pod sprężarką. Aby wyjąć adapter,
wkręcić przewód elastyczny
powietrza od sprężarki i pociągnąć.
Zmiana koła W zależności od wersji zamiast wkoło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon.

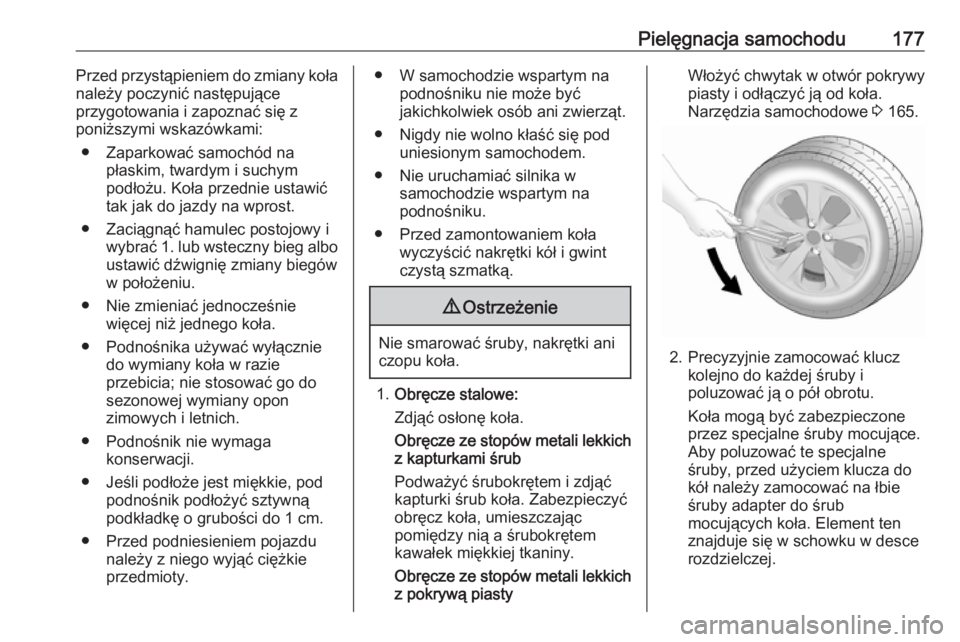

Pielęgnacja samochodu177Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg alboustawić dźwignię zmiany biegów
w położeniu.
● Nie zmieniać jednocześnie więcej niż jednego koła.
● Podnośnika używać wyłącznie do wymiany koła w razie
przebicia; nie stosować go do
sezonowej wymiany opon
zimowych i letnich.
● Podnośnik nie wymaga konserwacji.
● Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● Przed podniesieniem pojazdu należy z niego wyjąć ciężkieprzedmioty.● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed zamontowaniem koła wyczyścić nakrętki kół i gwint
czystą szmatką.9 Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
1. Obręcze stalowe:
Zdjąć osłonę koła.
Obręcze ze stopów metali lekkich
z kapturkami śrub
Podważyć śrubokrętem i zdjąć
kapturki śrub koła. Zabezpieczyć
obręcz koła, umieszczając
pomiędzy nią a śrubokrętem
kawałek miękkiej tkaniny.
Obręcze ze stopów metali lekkich
z pokrywą piasty
Włożyć chwytak w otwór pokrywy piasty i odłączyć ją od koła.
Narzędzia samochodowe 3 165.
2. Precyzyjnie zamocować klucz
kolejno do każdej śruby i
poluzować ją o pół obrotu.
Koła mogą być zabezpieczone
przez specjalne śruby mocujące.
Aby poluzować te specjalne
śruby, przed użyciem klucza do
kół należy zamocować na łbie
śruby adapter do śrub
mocujących koła. Element ten
znajduje się w schowku w desce
rozdzielczej.

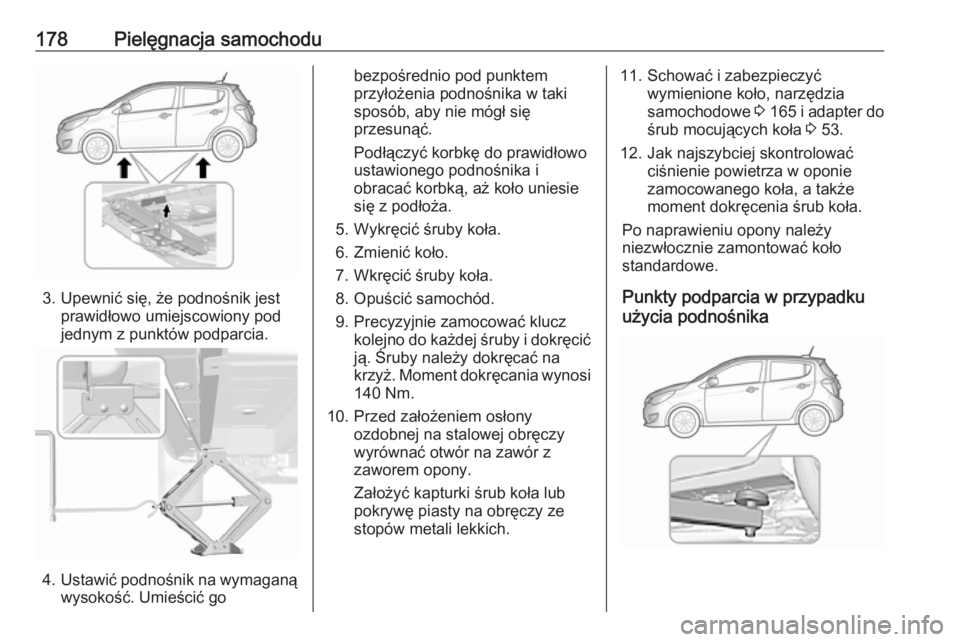

178Pielęgnacja samochodu
3. Upewnić się, że podnośnik jestprawidłowo umiejscowiony pod
jednym z punktów podparcia.
4. Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.
Podłączyć korbkę do prawidłowo
ustawionego podnośnika i
obracać korbką, aż koło uniesie
się z podłoża.
5. Wykręcić śruby koła.
6. Zmienić koło.
7. Wkręcić śruby koła.
8. Opuścić samochód.
9. Precyzyjnie zamocować klucz kolejno do każdej śruby i dokręcić
ją. Śruby należy dokręcać na
krzyż. Moment dokręcania wynosi
140 Nm.
10. Przed założeniem osłony ozdobnej na stalowej obręczy
wyrównać otwór na zawór z
zaworem opony.
Założyć kapturki śrub koła lub
pokrywę piasty na obręczy ze
stopów metali lekkich.11. Schować i zabezpieczyć wymienione koło, narzędzia
samochodowe 3 165 i adapter do
śrub mocujących koła 3 53.
12. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcenia śrub koła.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Punkty podparcia w przypadku
użycia podnośnika

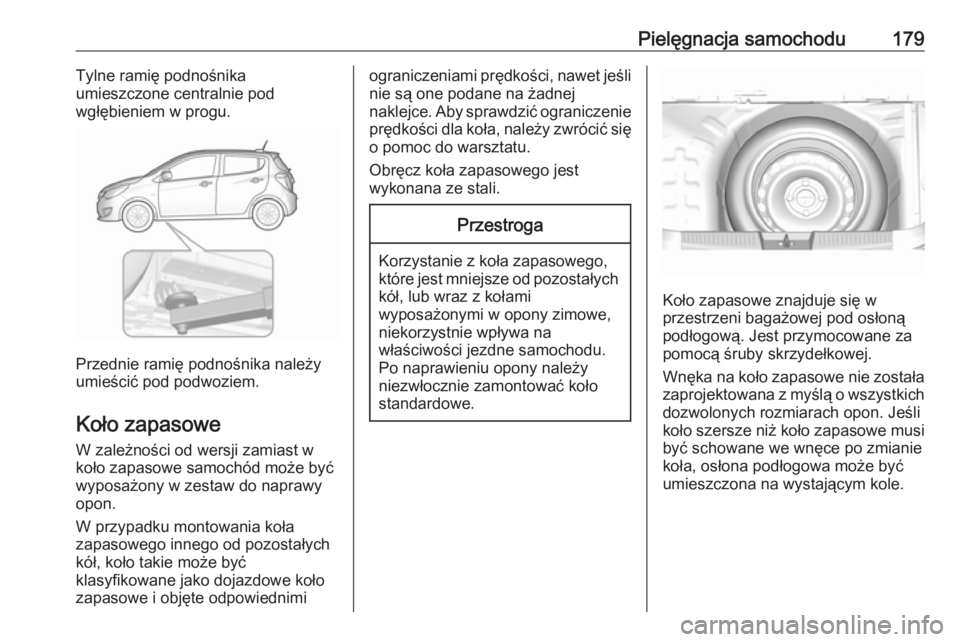

Pielęgnacja samochodu179Tylne ramię podnośnika
umieszczone centralnie pod
wgłębieniem w progu.
Przednie ramię podnośnika należy
umieścić pod podwoziem.
Koło zapasowe W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon.
W przypadku montowania koła
zapasowego innego od pozostałych
kół, koło takie może być
klasyfikowane jako dojazdowe koło
zapasowe i objęte odpowiednimi
ograniczeniami prędkości, nawet jeśli nie są one podane na żadnej
naklejce. Aby sprawdzić ograniczenie
prędkości dla koła, należy zwrócić się o pomoc do warsztatu.
Obręcz koła zapasowego jest
wykonana ze stali.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych
kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Koło zapasowe znajduje się w
przestrzeni bagażowej pod osłoną
podłogową. Jest przymocowane za
pomocą śruby skrzydełkowej.
Wnęka na koło zapasowe nie została zaprojektowana z myślą o wszystkich
dozwolonych rozmiarach opon. Jeśli
koło szersze niż koło zapasowe musi
być schowane we wnęce po zmianie
koła, osłona podłogowa może być umieszczona na wystającym kole.

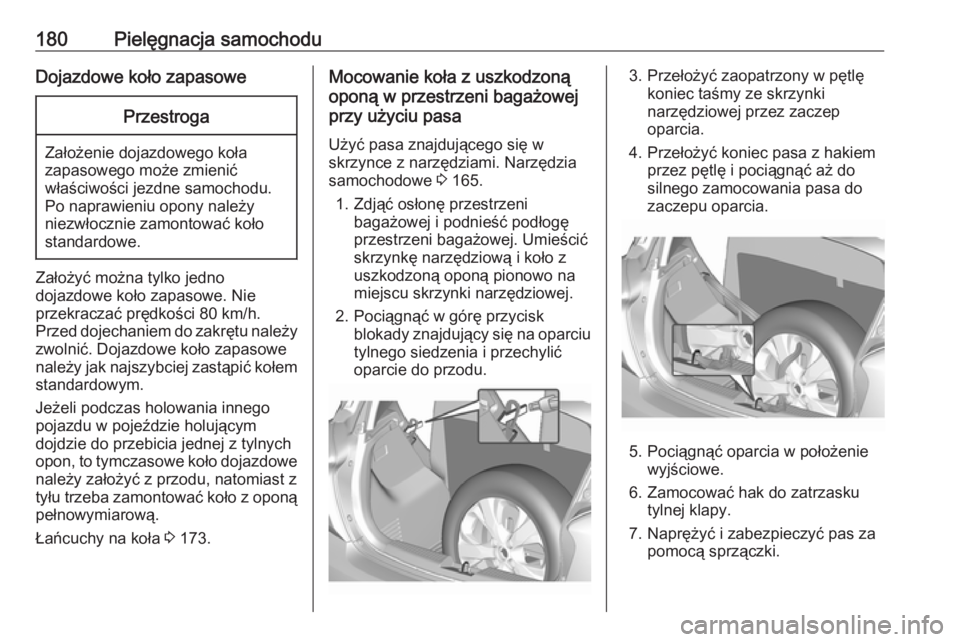

180Pielęgnacja samochoduDojazdowe koło zapasowePrzestroga
Założenie dojazdowego koła
zapasowego może zmienić
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Założyć można tylko jedno
dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy
zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem standardowym.
Jeżeli podczas holowania innego
pojazdu w pojeździe holującym
dojdzie do przebicia jednej z tylnych
opon, to tymczasowe koło dojazdowe
należy założyć z przodu, natomiast z
tyłu trzeba zamontować koło z oponą
pełnowymiarową.
Łańcuchy na koła 3 173.
Mocowanie koła z uszkodzoną
oponą w przestrzeni bagażowej
przy użyciu pasa
Użyć pasa znajdującego się w
skrzynce z narzędziami. Narzędzia
samochodowe 3 165.
1. Zdjąć osłonę przestrzeni bagażowej i podnieść podłogę
przestrzeni bagażowej. Umieścić skrzynkę narzędziową i koło z
uszkodzoną oponą pionowo na
miejscu skrzynki narzędziowej.
2. Pociągnąć w górę przycisk blokady znajdujący się na oparciutylnego siedzenia i przechylić
oparcie do przodu.3. Przełożyć zaopatrzony w pętlę koniec taśmy ze skrzynkinarzędziowej przez zaczep
oparcia.
4. Przełożyć koniec pasa z hakiem przez pętlę i pociągnąć aż do
silnego zamocowania pasa do
zaczepu oparcia.
5. Pociągnąć oparcia w położenie wyjściowe.
6. Zamocować hak do zatrzasku tylnej klapy.
7. Naprężyć i zabezpieczyć pas za pomocą sprzączki.

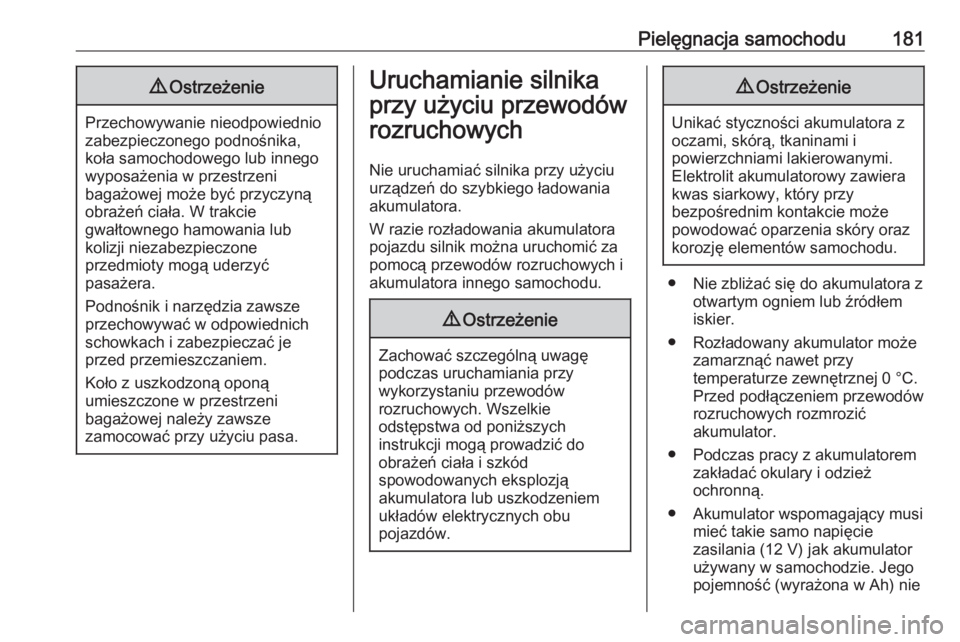

Pielęgnacja samochodu1819Ostrzeżenie
Przechowywanie nieodpowiednio
zabezpieczonego podnośnika,
koła samochodowego lub innego
wyposażenia w przestrzeni
bagażowej może być przyczyną
obrażeń ciała. W trakcie
gwałtownego hamowania lub
kolizji niezabezpieczone
przedmioty mogą uderzyć
pasażera.
Podnośnik i narzędzia zawsze
przechowywać w odpowiednich
schowkach i zabezpieczać je
przed przemieszczaniem.
Koło z uszkodzoną oponą
umieszczone w przestrzeni
bagażowej należy zawsze
zamocować przy użyciu pasa.
Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciu urządzeń do szybkiego ładowania
akumulatora.
W razie rozładowania akumulatora
pojazdu silnik można uruchomić za
pomocą przewodów rozruchowych i
akumulatora innego samochodu.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.
9 Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
● Nie zbliżać się do akumulatora z
otwartym ogniem lub źródłem
iskier.
● Rozładowany akumulator może zamarznąć nawet przy
temperaturze zewnętrznej 0 °C.
Przed podłączeniem przewodów
rozruchowych rozmrozić
akumulator.
● Podczas pracy z akumulatorem zakładać okulary i odzież
ochronną.
● Akumulator wspomagający musi mieć takie samo napięcie
zasilania (12 V) jak akumulator
używany w samochodzie. Jego
pojemność (wyrażona w Ah) nie

182Pielęgnacja samochodumoże być dużo mniejsza od
pojemności akumulatora
rozładowanego.
● Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
.
● Nie odłączać rozładowanego akumulatora od instalacji
elektrycznej pojazdu.
● Wyłączyć wszystkie zbędne odbiorniki prądu.
● Nie pochylać się nad akumulatorem w trakcie
rozruchu.
● Nie dopuszczać do zetknięcia się
zacisków przewodów
rozruchowych.
● Podczas uruchamiania silnika przy użyciu przewodów
rozruchowych samochody nie
powinny się stykać.
● Wcisnąć hamulec postojowy, skrzynia biegów w pozycji
neutralnej.
● Otworzyć osłonę bieguna dodatniego na obydwu
akumulatorach.
Kolejność podłączania przewodów:
1. Podłączyć jeden koniec czerwonego przewodu do
bieguna dodatniego akumulatora wspomagającego.
2. Drugi koniec tego przewodu podłączyć do bieguna dodatniegorozładowanego akumulatora.
3. Podłączyć jeden koniec czarnego
przewodu do bieguna ujemnego akumulatora wspomagającego.
4. Drugi koniec tego przewodu podłączyć do punktu styku z masąsamochodu, np. do kadłuba
silnika lub do połączenia
śrubowego któregoś z elementów
zawieszenia silnika. Miejsce
podłączenia powinno znajdować
się jak najdalej od rozładowanego
akumulatora, jednak nie bliżej niż
w odległości 60 cm.
Poprowadzić przewody w taki
sposób, aby nie zaczepiły się
przypadkowo o ruchome elementy
silnika.
Uruchamianie silnika: 1. Uruchomić silnik samochodu z akumulatorem wspomagającym.
2. Po pięciu minutach uruchomić silnik drugiego samochodu. Próby
uruchomienia powinny być
wykonywane w jednominutowych
odstępach i trwać nie dłużej niż
15 sekund.
3. Po uruchomieniu silniki obu samochodów powinny przez ok.
trzy minuty pracować na biegu
jałowym. W tym czasie przewody
powinny pozostać podłączone.
