2017 OPEL COMBO Priručnik za vlasnika (in Croatian)

Sjedala, sustavi zaštite55Mjesta postavljanja sigurnosnog sustava za dijete
Dozvoljene opcije za postavljanje sigurnosnog sustava za dijete
Klasa mase i godina
Prednje sjedalo suvozačaDrugi redTreći redaktiviran zračni
jastukdeaktiviran zračni
jastukbočno sjedalosrednje sjedaloGrupa 0: do 10 kg
ili približno 10 mjeseciXU 1U,
ili približno 2 godineXU 1U,
ili približno 8 mjeseci do 4 godineXU 1U,
ili približno 3 do 7 godinaXXUUXGrupa III: 22 do 36 kg
ili približno 6 do 12 godinaXXUUX1:Prilikom pričvršćivanja sigurnosnog pojasa u tri točke, komandu za podešavanje sjedala po visini stavite u krajnji
gornji položaj i provjerite prolazi li sigurnosni pojas ispred gornje točke sidrišta. Podesite nagib naslona sjedala što
bliže vertikalnom položaju kako bi pojas bio zategnut uz kopču.<:Sjedalo vozila s ugrađenim ISOFIX nosačima. Kada koristite ISOFIX, mogu se koristiti samo ISOFIX sigurnosni sustavi za dijete odobreni za vozilo.U:Univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točke.X:Nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase.

56Sjedala, sustavi zaštiteDozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete
Grupa maseGrupa
veličineUčvršćenjeNa suvozačevom
sjedalu
Na stražnjim
vanjskim
sjedalima u
drugom reduNa srednjem
sjedalu u
drugom reduNa sjedalima u
trećem redu
Grupa 0: do 10 kgEISO/R1XILXXGrupa 0+: do 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XIL 1)XXGrupa I: 9 do 18 kgDISO/R2XILXXCISO/R3XIL1)XXBISO/F2XIUFXXB1ISO/F2XXIUFXXAISO/F3XIUFXX1)
ISOFIX sustav za dječje sjedalo može se montirati podizanjem oslonca za glavu do kraja.IL:Pogodno za određene ISOFIX sigurnosne sustave u kategorijama 'specifično za vozilo', 'ograničeno' ili 'polu
univerzalno'. ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozila.IUF:Pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije odobren za
korištenje u ovoj grupi mase.X:Nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase.

Sjedala, sustavi zaštite57ISOFIX grupa veličine i mehanizam sjedalaA - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg

58Sjedala, sustavi zaštiteISOFIX sigurnosni sustaviza dijete
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici.
ISOFIX nosači za ugradnju su
označeni naljepnicom na naslonu
sjedala.
Prije vezanja dječjeg sigurnosnog
pojasa prilagodite položaj naslona za
glavu 3 34.
Ušice za učvršćenje gornjeg
remena
Osim učvršćenja ISOFIX, privežite
gornji remen na ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.

Spremište59SpremišteSpremišta..................................... 59
Spremište na ploči s instrumentima ........................... 59
Pretinac za rukavice ..................60
Držači šalica .............................. 60
Prednje spremište .....................60
Nadglavna konzola ....................60
Spremište ispod sjedala ............61
Prtljažnik ...................................... 61
Stražnje spremište .....................61
Prekrivač prtljažnika ..................62
Ušice za učvršćenje tereta ........64
Rešetka u teretnom prostoru .....64
Sustav krovnog nosača ...............65
Krovni nosač .............................. 65
Informacije o opterećenju ............66Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Na taj bi se način putnici mogli ozlijediti
predmetima koji se uslijed
snažnog kočenja, iznenadne
promjene smjera ili prilikom
nesreće počnu slobodno pomicati.
Spremište na ploči s
instrumentima
Pretinci za spremanje nalaze se na
objema stranama ploče s
instrumentima.
Držač dokumenata
Povucite stražnji dio držača
dokumenata prema gore s
instrumentne ploče i ostavite ga u
nagnutom položaju.
Za spremanje preklapanjem držač
dokumenata spustite natrag u
instrumentnu ploču na način da ga pritišćete dok ne začujete njegovo
zabravljenje.

60SpremištePretinac za rukavice
Povucite ručicu za otvaranje
poklopca pretinca za rukavice.
Ovisno o verziji, pretinac za rukavice
možete zaključati ključem paljenja.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači čaša nalaze se na konzoli
između prednjih sjedala.
Držači čaša mogu se koristiti i za držanje prenosivog sklopa pepeljare
3 74.
Prednje spremište
Pretinci za spremanje nalaze se u
džepovima prednjih vrata.
Kuke za kapute nalaze se na
pregradnoj stranici kabine (gdje je
ugrađena).
Nadglavna konzola
U nadglavnu konzolu odlagajte
isključivo lagane predmete poput
papira ili karata.

Spremište61Spremište ispod sjedala
Povucite prsten na sjedištu za
oslobađanje pristupa području
spremišta.
Prtljažnik
Stražnje spremište
Pretinci za spremanje nalaze se u
džepovima stražnjih vrata i u bočnim
stranicama teretnog prostora.
Krovne šipke Nemojte prekoračiti maksimalno
opterećenje (što uključuje težinu
šipki) od 25 kg. Obavezno jednoliko
rasporedite teret na krovnim šipkama. Teret ne smije blokirati zatvaranje
vrata do kraja.
Povremeno ponovno zatežite
pričvrsne vijke četiri držača.Oprez
Nemojte koristiti elastične trake,
npr. rastezljivo uže. Preporučamo upotrebu mrežastih traka.
Krovne šipke su dizajnirane za
postavljanje prema određenom
redoslijedu. Ispravno zatezanje
krovnih šipki ne može se jamčiti ako
se postavljaju prema drugačijem
redoslijedu.
Nikakvi materijali (npr. guma,
plastika) ne smiju se postavljati
između podnožja šipki i karoserije
vozila kako bi se osiguralo ispravno
pričvršćivanje.9 Upozorenje
Upotreba krovnih šipki može
utjecati na upravljanje i ponašanje vozila.
Uklanjanje
Za skidanje krovnog nosača kada se
ne koristi:

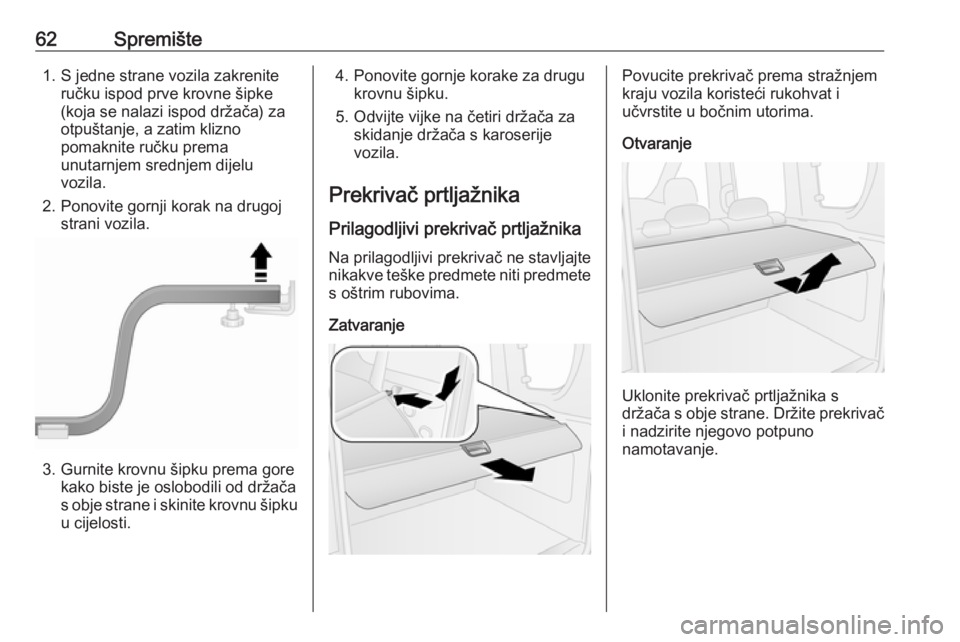

62Spremište1. S jedne strane vozila zakreniteručku ispod prve krovne šipke
(koja se nalazi ispod držača) za
otpuštanje, a zatim klizno pomaknite ručku prema
unutarnjem srednjem dijelu
vozila.
2. Ponovite gornji korak na drugoj strani vozila.
3. Gurnite krovnu šipku prema gorekako biste je oslobodili od držačas obje strane i skinite krovnu šipku
u cijelosti.
4. Ponovite gornje korake za drugu krovnu šipku.
5. Odvijte vijke na četiri držača za skidanje držača s karoserije
vozila.
Prekrivač prtljažnika
Prilagodljivi prekrivač prtljažnika Na prilagodljivi prekrivač ne stavljajte
nikakve teške predmete niti predmete
s oštrim rubovima.
ZatvaranjePovucite prekrivač prema stražnjem
kraju vozila koristeći rukohvat i
učvrstite u bočnim utorima.
Otvaranje
Uklonite prekrivač prtljažnika s
držača s obje strane. Držite prekrivač
i nadzirite njegovo potpuno
namotavanje.
