2017 OPEL COMBO Kezelési útmutató (in Hungarian)

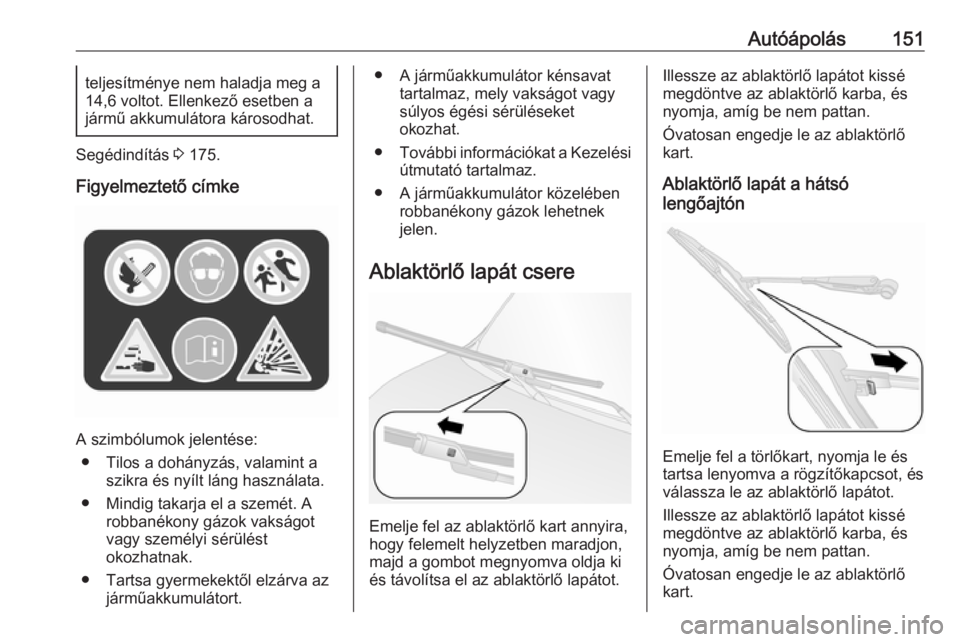

Autóápolás151teljesítménye nem haladja meg a
14,6 voltot. Ellenkező esetben a
jármű akkumulátora károsodhat.
Segédindítás 3 175.
Figyelmeztető címke
A szimbólumok jelentése: ● Tilos a dohányzás, valamint a szikra és nyílt láng használata.
● Mindig takarja el a szemét. A robbanékony gázok vakságot
vagy személyi sérülést
okozhatnak.
● Tartsa gyermekektől elzárva az járműakkumulátort.
● A járműakkumulátor kénsavattartalmaz, mely vakságot vagy
súlyos égési sérüléseket
okozhat.
● További információkat a Kezelési
útmutató tartalmaz.
● A járműakkumulátor közelében robbanékony gázok lehetnek
jelen.
Ablaktörlő lapát csere
Emelje fel az ablaktörlő kart annyira,
hogy felemelt helyzetben maradjon,
majd a gombot megnyomva oldja ki
és távolítsa el az ablaktörlő lapátot.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.
Ablaktörlő lapát a hátsó
lengőajtón
Emelje fel a törlőkart, nyomja le és
tartsa lenyomva a rögzítőkapcsot, és
válassza le az ablaktörlő lapátot.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.

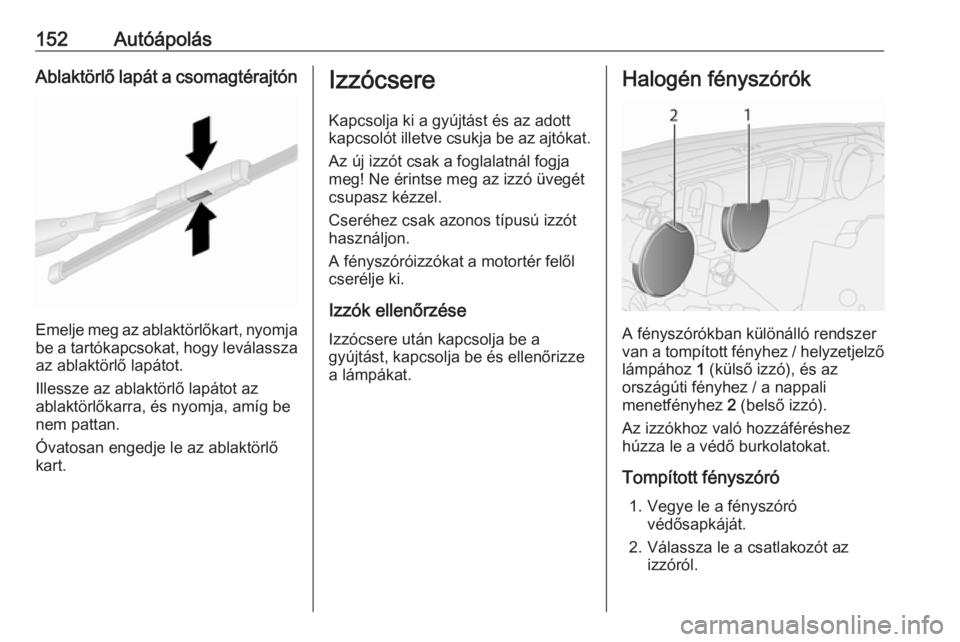

152AutóápolásAblaktörlő lapát a csomagtérajtón
Emelje meg az ablaktörlőkart, nyomjabe a tartókapcsokat, hogy leválassza
az ablaktörlő lapátot.
Illessze az ablaktörlő lapátot az
ablaktörlőkarra, és nyomja, amíg be
nem pattan.
Óvatosan engedje le az ablaktörlő
kart.
Izzócsere
Kapcsolja ki a gyújtást és az adottkapcsolót illetve csukja be az ajtókat.
Az új izzót csak a foglalatnál fogja
meg! Ne érintse meg az izzó üvegét
csupasz kézzel.
Cseréhez csak azonos típusú izzót használjon.
A fényszóróizzókat a motortér felől
cserélje ki.
Izzók ellenőrzése Izzócsere után kapcsolja be a
gyújtást, kapcsolja be és ellenőrizze a lámpákat.Halogén fényszórók
A fényszórókban különálló rendszer
van a tompított fényhez / helyzetjelző lámpához 1 (külső izzó), és az
országúti fényhez / a nappali
menetfényhez 2 (belső izzó).
Az izzókhoz való hozzáféréshez húzza le a védő burkolatokat.
Tompított fényszóró 1. Vegye le a fényszóró védősapkáját.
2. Válassza le a csatlakozót az izzóról.

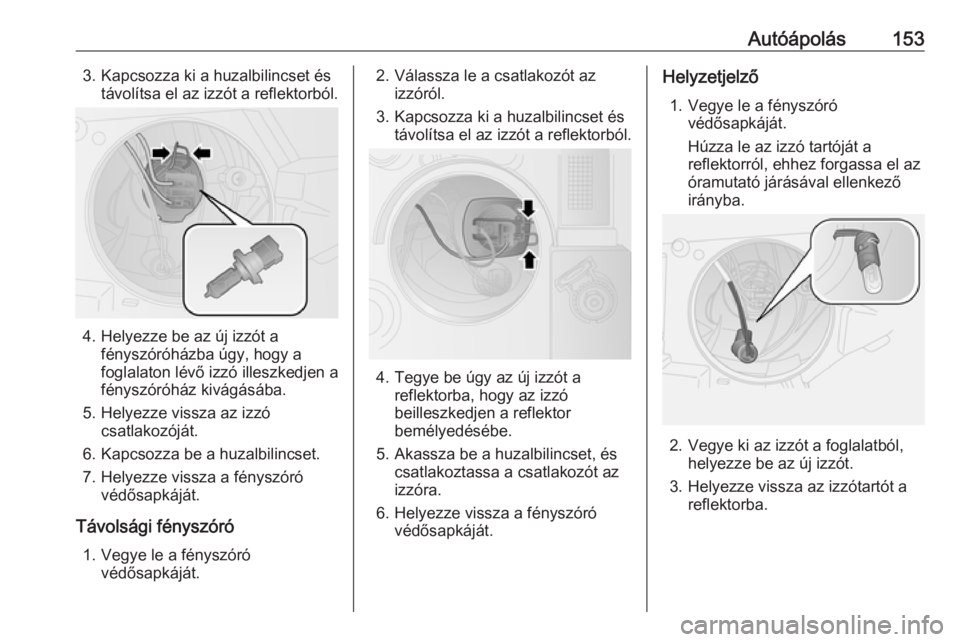

Autóápolás1533. Kapcsozza ki a huzalbilincset éstávolítsa el az izzót a reflektorból.
4. Helyezze be az új izzót a fényszóróházba úgy, hogy a
foglalaton lévő izzó illeszkedjen a
fényszóróház kivágásába.
5. Helyezze vissza az izzó csatlakozóját.
6. Kapcsozza be a huzalbilincset.
7. Helyezze vissza a fényszóró védősapkáját.
Távolsági fényszóró 1. Vegye le a fényszóró védősapkáját.
2. Válassza le a csatlakozót azizzóról.
3. Kapcsozza ki a huzalbilincset és távolítsa el az izzót a reflektorból.
4. Tegye be úgy az új izzót areflektorba, hogy az izzó
beilleszkedjen a reflektor
bemélyedésébe.
5. Akassza be a huzalbilincset, és csatlakoztassa a csatlakozót az
izzóra.
6. Helyezze vissza a fényszóró védősapkáját.
Helyzetjelző
1. Vegye le a fényszóró védősapkáját.
Húzza le az izzó tartóját a
reflektorról, ehhez forgassa el az
óramutató járásával ellenkező
irányba.
2. Vegye ki az izzót a foglalatból, helyezze be az új izzót.
3. Helyezze vissza az izzótartót a reflektorba.

154Autóápolás4. A bereteszeléshez forgassa azóramutató járásával megegyező
irányba.
5. Helyezze vissza a fényszóró védősapkáját.
Nappali menetlámpa 1. Vegye le a fényszóró védősapkáját.
2. Húzza le az izzó tartóját a reflektorról, ehhez forgassa el az
óramutató járásával ellenkező
irányba.
3. Vegye ki az izzót a foglalatból, helyezze be az új izzót.
4. Helyezze vissza az izzótartót areflektorba.
5. A bereteszeléshez forgassa az óramutató járásával megegyező
irányba.
6. Helyezze vissza a fényszóró védősapkáját.
Első irányjelző lámpa 1. Vegye le a fényszóró védősapkáját.
2. Húzza le az izzó tartóját a reflektorról, ehhez forgassa el az
óramutató járásával ellenkező
irányba.
3. Enyhén a tartóba nyomva és az óramutató járásával ellentétes
irányba forgatva vegye ki az izzót, majd helyezze be az új izzót.
4. Helyezze vissza az izzótartót a reflektorba.
5. A bereteszeléshez forgassa az óramutató járásával megegyezőirányba.
6. Helyezze vissza a fényszóró védősapkáját.
Ködlámpák Az izzócserét bízza szervizre.

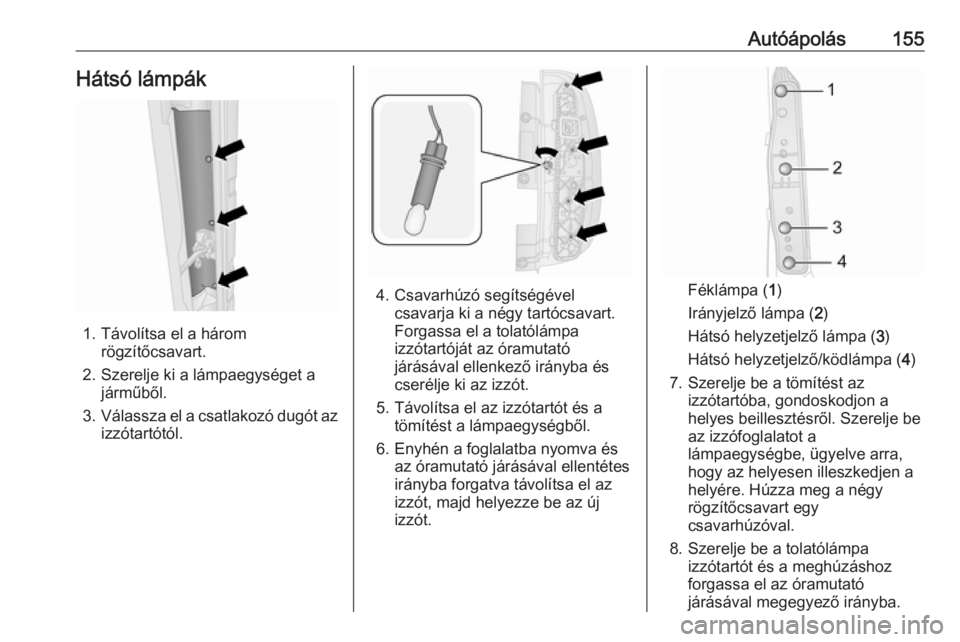

Autóápolás155Hátsó lámpák
1. Távolítsa el a háromrögzítőcsavart.
2. Szerelje ki a lámpaegységet a járműből.
3. Válassza el a csatlakozó dugót az
izzótartótól.
4. Csavarhúzó segítségével csavarja ki a négy tartócsavart.
Forgassa el a tolatólámpa
izzótartóját az óramutató
járásával ellenkező irányba és
cserélje ki az izzót.
5. Távolítsa el az izzótartót és a tömítést a lámpaegységből.
6. Enyhén a foglalatba nyomva és az óramutató járásával ellentétes
irányba forgatva távolítsa el az
izzót, majd helyezze be az új
izzót.Féklámpa ( 1)
Irányjelző lámpa ( 2)
Hátsó helyzetjelző lámpa ( 3)
Hátsó helyzetjelző/ködlámpa ( 4)
7. Szerelje be a tömítést az izzótartóba, gondoskodjon a
helyes beillesztésről. Szerelje be
az izzófoglalatot a
lámpaegységbe, ügyelve arra,
hogy az helyesen illeszkedjen a
helyére. Húzza meg a négy
rögzítőcsavart egy
csavarhúzóval.
8. Szerelje be a tolatólámpa izzótartót és a meghúzáshoz
forgassa el az óramutató
járásával megegyező irányba.

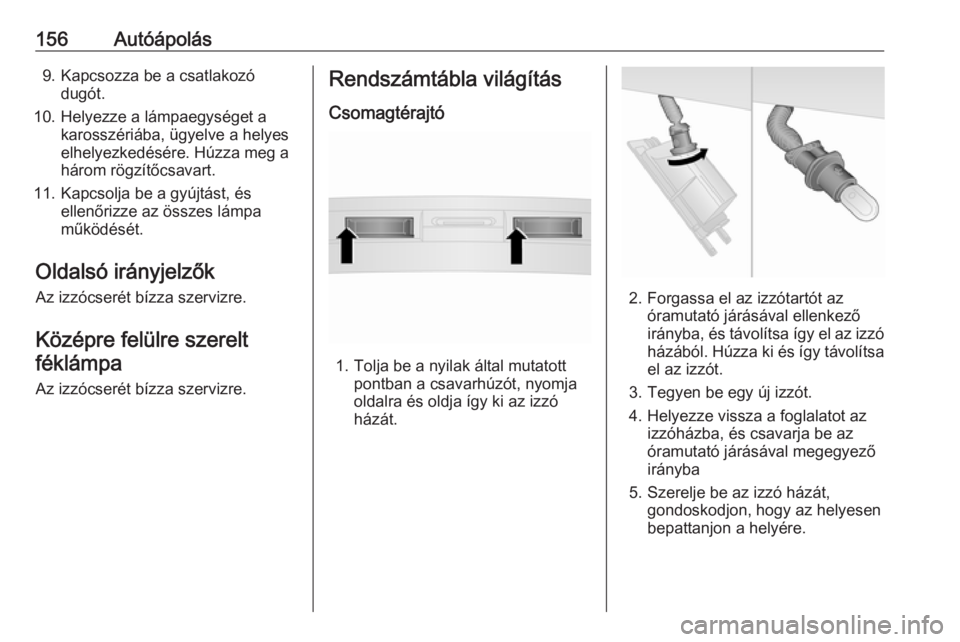

156Autóápolás9. Kapcsozza be a csatlakozódugót.
10. Helyezze a lámpaegységet a karosszériába, ügyelve a helyes
elhelyezkedésére. Húzza meg a
három rögzítőcsavart.
11. Kapcsolja be a gyújtást, és ellenőrizze az összes lámpa
működését.
Oldalsó irányjelzők
Az izzócserét bízza szervizre.
Középre felülre szereltféklámpa
Az izzócserét bízza szervizre.Rendszámtábla világítás
Csomagtérajtó
1. Tolja be a nyilak által mutatott pontban a csavarhúzót, nyomja
oldalra és oldja így ki az izzó
házát.
2. Forgassa el az izzótartót az óramutató járásával ellenkező
irányba, és távolítsa így el az izzó
házából. Húzza ki és így távolítsa el az izzót.
3. Tegyen be egy új izzót.
4. Helyezze vissza a foglalatot az izzóházba, és csavarja be az
óramutató járásával megegyező
irányba
5. Szerelje be az izzó házát, gondoskodjon, hogy az helyesen
bepattanjon a helyére.

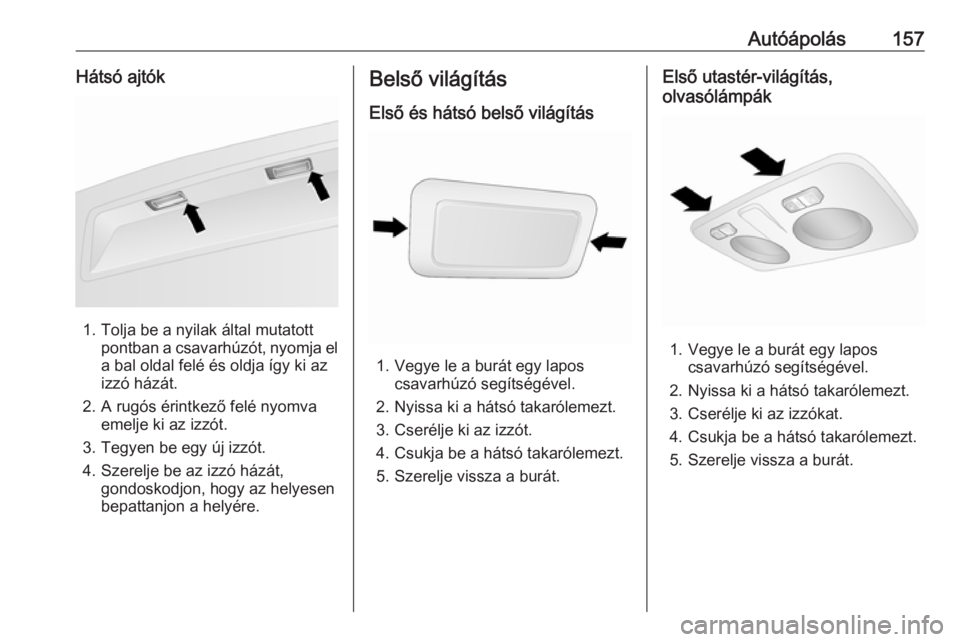

Autóápolás157Hátsó ajtók
1. Tolja be a nyilak által mutatottpontban a csavarhúzót, nyomja el
a bal oldal felé és oldja így ki az
izzó házát.
2. A rugós érintkező felé nyomva emelje ki az izzót.
3. Tegyen be egy új izzót.
4. Szerelje be az izzó házát, gondoskodjon, hogy az helyesenbepattanjon a helyére.
Belső világítás
Első és hátsó belső világítás
1. Vegye le a burát egy lapos csavarhúzó segítségével.
2. Nyissa ki a hátsó takarólemezt.
3. Cserélje ki az izzót.
4. Csukja be a hátsó takarólemezt.
5. Szerelje vissza a burát.
Első utastér-világítás,
olvasólámpák
1. Vegye le a burát egy lapos csavarhúzó segítségével.
2. Nyissa ki a hátsó takarólemezt.
3. Cserélje ki az izzókat.
4. Csukja be a hátsó takarólemezt.
5. Szerelje vissza a burát.

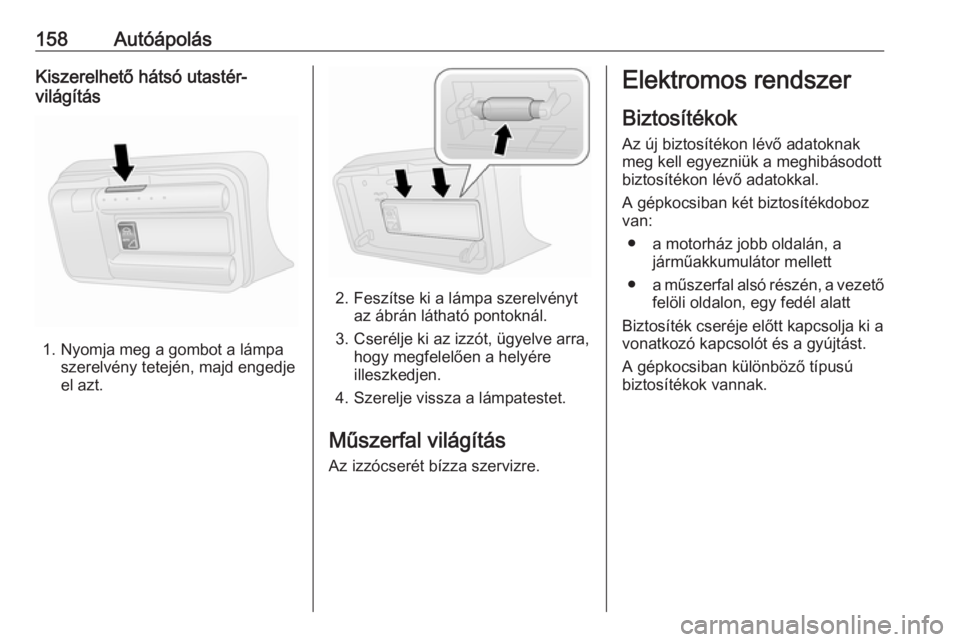

158AutóápolásKiszerelhető hátsó utastér-
világítás
1. Nyomja meg a gombot a lámpa szerelvény tetején, majd engedje
el azt.
2. Feszítse ki a lámpa szerelvényt az ábrán látható pontoknál.
3. Cserélje ki az izzót, ügyelve arra, hogy megfelelően a helyére
illeszkedjen.
4. Szerelje vissza a lámpatestet.
Műszerfal világítás Az izzócserét bízza szervizre.
Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
● a motorház jobb oldalán, a járműakkumulátor mellett
● a műszerfal alsó részén, a vezető
felöli oldalon, egy fedél alatt
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót és a gyújtást.
A gépkocsiban különböző típusú
biztosítékok vannak.
