Fahrzeugwartung215Nr.Stromkreis1Motorsteuergerät2Lambdasonde3Kraftstoffeinspritzung, Zündan‐
lage4Kraftstoffeinspritzung, Zündan‐
lage5–6Spiegelheizung7Gebläsesteuerung8Lambdasonde, Motorkühlung9Heckscheibensensor10Fahrzeugbatteriesensor11Laderaumentriegelung12Adaptives Fahrlicht, Automati‐
sches Fahrlicht13ABS-Ventile14–15MotorsteuergerätNr.Stromkreis16Anlasser17Getriebesteuergerät18Heizbare Heckscheibe19Elektrische Fensterbetätigung
vorn20Elektrische Fensterbetätigung
hinten21Elektrische Zentrale Heck22Fernlicht links (Halogen)23Scheinwerferwaschanlage24Abblendlicht rechts (Xenon)25Abblendlicht links (Xenon)26Nebelscheinwerfer27Heizung Diesel-Kraftstoff28Start-/Stoppsystem29Elektrische Parkbremse30ABS-Pumpe31–

216FahrzeugwartungNr.Stromkreis32Airbag33Adaptives Fahrlicht, Automati‐
sches Fahrlicht34Abgasrückführung35Elektrische Fensterbetätigung,
Regensensor, Außenspiegel36Klimatisierung37–38Unterdruckpumpe39Steuergerät Kraftstoffsystem40Windschutzscheibenwaschan‐
lage41Fernlicht rechts (Halogen)42Kühlergebläse43Scheibenwischer44–45Kühlergebläse46–Nr.Stromkreis47Hupe48Kühlergebläse49Kraftstoffpumpe50Leuchtweitenregelung, Adap‐ tives Fahrlicht51–52Zuheizer, Dieselmotor53Getriebesteuergerät, Motorsteu‐ ergerät54Unterdruckpumpe, Kombiinstru‐
ment, Heizung Lüftung Klima‐
anlage
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der
Sicherungskasten hinter dem Stau‐
fach in der Instrumententafel.
Das Fach öffnen und zum Entriegeln
nach links drücken. Das Fach nach
unten klappen und herausnehmen.

Fahrzeugwartung217

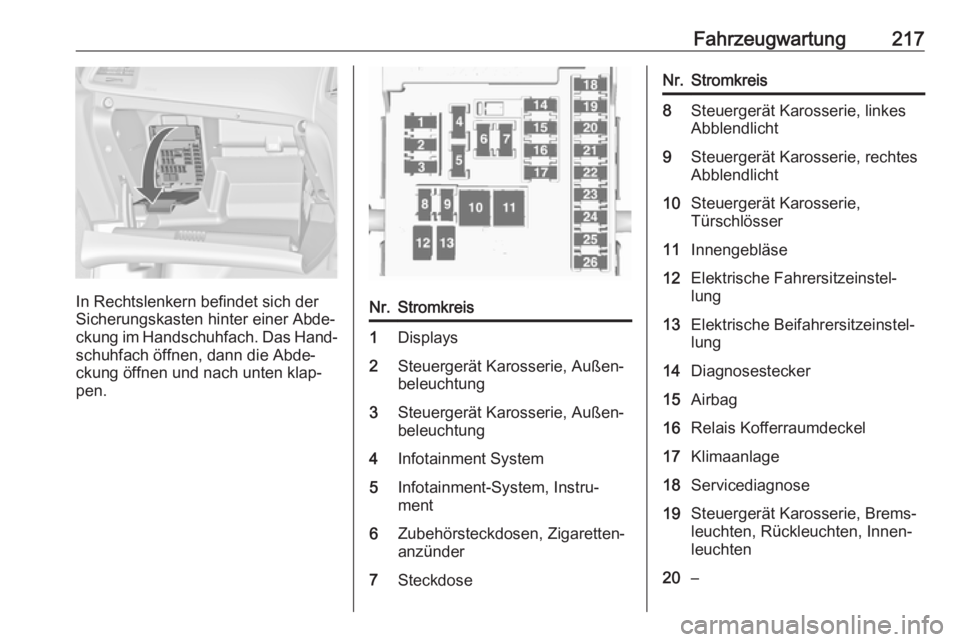

In Rechtslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung im Handschuhfach. Das Hand‐
schuhfach öffnen, dann die Abde‐
ckung öffnen und nach unten klap‐
pen.
Nr.Stromkreis1Displays2Steuergerät Karosserie, Außen‐
beleuchtung3Steuergerät Karosserie, Außen‐
beleuchtung4Infotainment System5Infotainment-System, Instru‐
ment6Zubehörsteckdosen, Zigaretten‐
anzünder7SteckdoseNr.Stromkreis8Steuergerät Karosserie, linkes
Abblendlicht9Steuergerät Karosserie, rechtes
Abblendlicht10Steuergerät Karosserie,
Türschlösser11Innengebläse12Elektrische Fahrersitzeinstel‐
lung13Elektrische Beifahrersitzeinstel‐
lung14Diagnosestecker15Airbag16Relais Kofferraumdeckel17Klimaanlage18Servicediagnose19Steuergerät Karosserie, Brems‐
leuchten, Rückleuchten, Innen‐
leuchten20–

218FahrzeugwartungNr.Stromkreis21Instrumententafel22Zündanlage23Kontrolleinheit Karosserie24Kontrolleinheit Karosserie25–26Zubehörsteckdose im Koffer‐
raum
Sicherungskasten im
Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hinter einer Abdeckung.
Abdeckung entfernen.
Sicherungszuordnung
Nr.Stromkreis1Steuergerät Verdeck, Verteiler‐
leiste rechts2–3Einparkhilfe4Selektives katalytisches Reduk‐
tionssystem5–6–7Elektrisch verstellbarer Sitz8Steuergerät Verdeck9Selektives katalytisches Reduk‐
tionssystem10Selektives katalytisches Reduk‐
tionssystem11Anhängermodul, Reifendruck‐
überwachung und Rückfahrka‐
mera12Steuergerät Verdeck, Rück‐
leuchten13–

Fahrzeugwartung219Nr.Stromkreis14Hintersitz elektrisches
Vorklappen15–16Sitzbelüftung, Rückfahrkamera, Steuergerät Verdeck17–18–19Lenkradheizung20–21Sitzheizung22–23Steuergerät Verdeck, Verteiler‐
leiste links24Selektives katalytisches Reduk‐
tionssystem25–26Sicherung für Nicht-Logistik-
Modus27Passiver ZugangNr.Stromkreis28–29Hydraulikeinheit30–31–32Flex RideWagenwerkzeug
Fahrzeuge mit Reserverad
Laderaumbodenabdeckung öffnen.
Wagenheber, Wagenwerkzeug und
ein Gurt zur Befestigung eines
beschädigten Rades befinden sich im Werkzeugkasten unter dem Reserve‐
rad im Laderaum.
Der Radschlüssel und die Abschlepp‐ öse befinden sich in der Werkzeugta‐sche, die in der Nähe des Werkzeug‐ kastens in der Reserveradaufnahme
verstaut ist. Die Werkzeugtasche ist
mit einem Halteband an der Stange der Radaufnahme befestigt. Den

220FahrzeugwartungWerkzeugkasten und das Halteband
der Werkzeugtasche von der Stange
der Radaufnahme entfernen, um auf
das Werkzeug in der Tasche zuzu‐
greifen.
Reserverad 3 234.
Fahrzeuge mit
Reifenreparaturset
Wagenwerkzeug und die Abschlepp‐
öse sind zusammen mit dem Reifen‐
reparaturset in einem Werkzeugkas‐
ten untergebracht, der sich unter der
Bodenabdeckung im Laderaum
befindet.
Fahrzeuge mit
Reifenreparaturset und flachem
Laderaumboden
Einige Werkzeuge und die
Abschleppöse sind zusammen mit
dem Reifenreparaturset in einer
Tasche verstaut, die an der linken
Verzurröse im Laderaum befestigt ist.
Räder und Reifen
Räder
An Fahrzeugen mit Dieselmotor sind
keine Stahlfelgen und nur besondere, für dieses Fahrzeugmodell zugelas‐
sene Leichtmetallfelgen zulässig.
Reifenzustand, Felgenzustand Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in Anspruch nehmen.
Winterreifen
Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.

Fahrzeugwartung221Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 259.
Reifengröße 245/45 R18 nur bei
Winterreifen verwenden.
An Fahrzeugen mit Dieselmotor sind
keine Stahlfelgen und nur für das
Fahrzeugmodell zugelassene Leicht‐
metallfelgen zulässig.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Reifenbezeichnungen
Z. B. 235/55 R 17 99 V235:Reifenbreite in mm55:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat17:Felgendurchmesser in Zoll99:Tragfähigkeits-Kennzahl,
z. B.: 99 entspricht 775 kgV:Geschwindigkeits-Kennbuch‐
stabeGeschwindigkeits-Kennbuchstabe:Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐ schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg) zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Fahrwerte 3 254.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist anhand eines Symbols (z. B. Pfeil) an der Reifenflanke erkennbar.
Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem
überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem
Reifendruck und stellt keinen
Ersatz für die regelmäßige Reifen‐
wartung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen
Reifendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich
vorgeschrieben ist, wird bei Verwen‐ dung von Rädern ohne Drucksenso‐
ren die Betriebserlaubnis ungültig.

222FahrzeugwartungDie aktuellen Reifendrücke können
im Fahrzeug Informationsmenü im
Driver Information Center angezeigt
werden.
Das Menü kann über die Tasten auf
dem Blinkerhebel aufgerufen werden.
Auf MENU drücken, um Fahrzeug
Informationsmenü X auszuwäh‐
len.
Reifendruck-Kontrollsystem durch
Drehen des Einstellrädchens wählen.
Systemstatus und Druckwarnungen
werden mittels einer Meldung zum
betreffenden Reifen im Driver Infor‐
mation Center angezeigt.
Für die Warnmeldungen berücksich‐ tigt das System die Reifentemperatur.
Temperaturabhängigkeit 3 225.Wenn niedriger Reifendruck erkannt
wird, wird dies durch das Aufleuchten
der Kontrollleuchte w gemeldet 3 96.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 259.
Wenn w 60 bis 90 Sekunden blinkt
und danach permanent leuchtet, liegt
ein Fehler im System vor. Hilfe einer
Werkstatt in Anspruch nehmen.
Nach dem Befüllen müssen unter
Umständen die Reifendruckwerte im
Driver Information Center vom Fahrer
aktualisiert werden. Währenddessen
leuchtet möglicherweise w auf.
