Fahrzeugwartung2072. Die Lampenfassung durchDrehen nach links lösen.
Lampenfassung aus dem Reflek‐
tor ziehen.
3. Die Lampenfassung durch Drücken der Haltenase vom
Stecker lösen.
4. Lampe austauschen und die Lampenfassung mit dem Stecker
verbinden.
5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einras‐
ten und zum Verriegeln nach
rechts drehen.
6. Die Kappe einsetzen und nach rechts drehen.
Standlicht/Tagfahrlicht (2)
1.Lampenfassung (2) durch Drehen
nach links ausrasten. Lampenfas‐
sung aus dem Reflektor ziehen.
2. Lampe aus der Lampenfassung ziehen.
3. Austauschen und neue Lampe in die Fassung einsetzen.
4. Die Lampenfassung in den Reflektor setzen und nach rechts
drehen.
Adaptives Fahrlicht9 Gefahr
Das adaptive Fahrlicht verwendet
Xenon-Scheinwerfer.
Xenon-Scheinwerfer arbeiten mit
besonders starker elektrischer
Spannung. Nicht berühren. Glüh‐
lampen von einer Werkstatt wech‐
seln lassen.
Die Lampen für den vorderen Blin‐ ker und das Abbiegelicht können
ausgetauscht werden.
Das Stand- und Tagfahrlicht wird mit
LEDs betrieben, die nicht ausge‐
tauscht werden können.
Page 210 of 277
208FahrzeugwartungAbbiegelicht

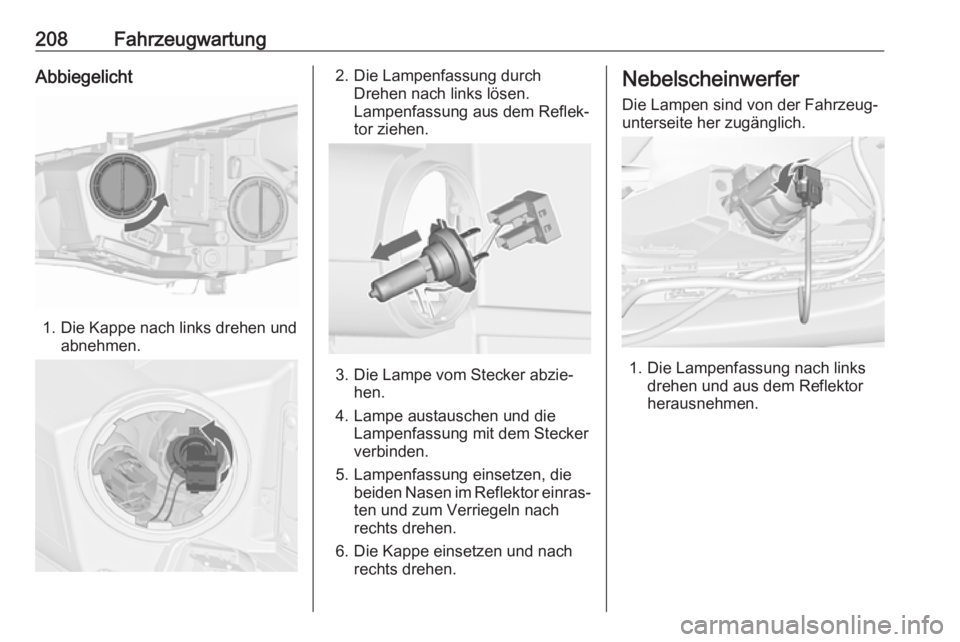

1. Die Kappe nach links drehen undabnehmen.
2. Die Lampenfassung durchDrehen nach links lösen.
Lampenfassung aus dem Reflek‐
tor ziehen.
3. Die Lampe vom Stecker abzie‐ hen.
4. Lampe austauschen und die Lampenfassung mit dem Stecker
verbinden.
5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einras‐
ten und zum Verriegeln nach
rechts drehen.
6. Die Kappe einsetzen und nach rechts drehen.
Nebelscheinwerfer
Die Lampen sind von der Fahrzeug‐
unterseite her zugänglich.
1. Die Lampenfassung nach links drehen und aus dem Reflektor
herausnehmen.
Page 211 of 277
Fahrzeugwartung209
2. Die Lampenfassung durchDrücken der Haltenase vom
Stecker lösen.
3. Lampenfassung mit Lampe ausbauen und ersetzen. Stecker
anbringen.
4. Lampenfassung durch Drehen nach rechts in den Reflektor
einsetzen und einrasten lassen.
Vordere Blinkleuchte
1. Kappe (1) nach links drehen und abnehmen.
2. Die Abbildung zeigt die Ausfüh‐rung mit Halogen-Scheinwerfern.
Die Abbildung zeigt die Ausfüh‐
rung mit adaptivem Fahrlicht.
Lampenfassung gegen den
Uhrzeigersinn drehen, um sie
auszurasten und aus dem Reflek‐
tor zu entnehmen.
Page 212 of 277
210Fahrzeugwartung
3. Lampe durch Drehen gegen denUhrzeigersinn aus der Lampen‐
fassung nehmen.
4. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung
drehen.
5. Die Lampenfassung in den Reflektor setzen und nach rechts
drehen.
6. Die Kappe einsetzen und nach rechts drehen.

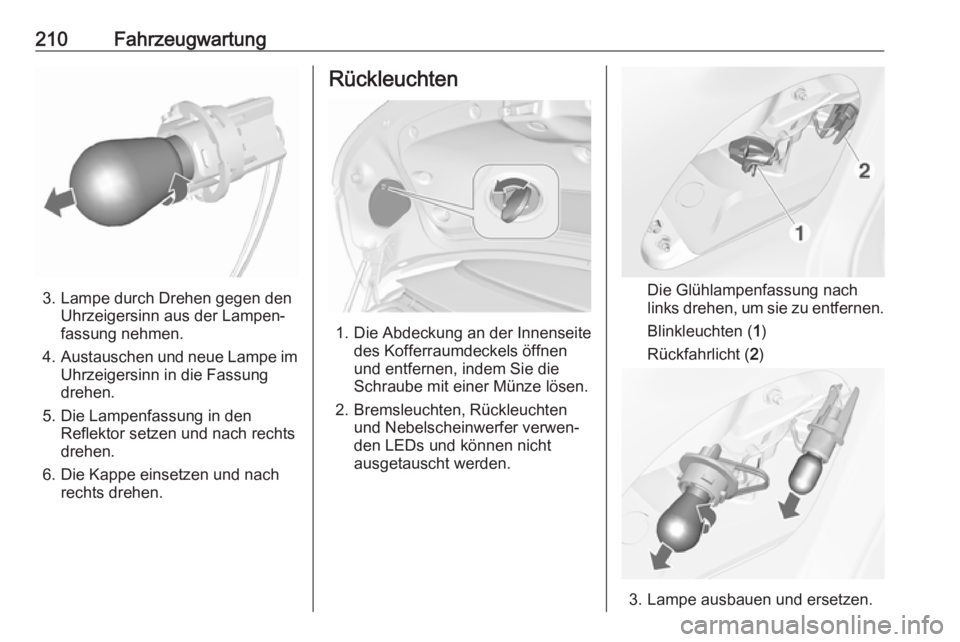

Rückleuchten
1. Die Abdeckung an der Innenseite des Kofferraumdeckels öffnen
und entfernen, indem Sie die
Schraube mit einer Münze lösen.
2. Bremsleuchten, Rückleuchten und Nebelscheinwerfer verwen‐
den LEDs und können nicht
ausgetauscht werden.
Die Glühlampenfassung nach
links drehen, um sie zu entfernen.
Blinkleuchten ( 1)
Rückfahrlicht ( 2)
3. Lampe ausbauen und ersetzen.
Page 213 of 277
Fahrzeugwartung2114. Lampenfassung in den Rück‐leuchtenzusammenbau einset‐
zen und im Uhrzeigersinn drehen.
5. Die Abdeckung schließen, indem sie zuerst die Befestigungsclips
einsetzen. Mit einer Münze die
Schraube im Uhrzeigersinn
drehen, um die Abdeckung zu
verriegeln.
Zusätzliche Leuchten im Rahmen des Kofferraumdeckels
1. Kofferraumdeckel öffnen.
2. Abdeckung in Seitenverkleidung lösen und herausnehmen.
3. Die Glühlampenfassung nach links drehen, um sie zu entfernen.
Blinkleuchten ( 1)
Rückleuchten ( 2)
4. Lampe ausbauen und ersetzen.
5. Lampenfassung in das Gehäuse einsetzen und im Uhrzeigersinn
drehen.
6. Seitliche Abdeckung befestigen.
Page 214 of 277
212FahrzeugwartungSeitliche BlinkleuchtenZum Ersetzen der Lampe das
Lampengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung nach linksdrehen, um sie aus dem Gehäuse
zu entfernen.
3. Die Lampe aus der Fassung ziehen und ersetzen.
4. Lampenfassung einsetzen undnach rechts drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Lampe nach unten herausneh‐ men, dabei nicht am Kabel
ziehen.
Page 215 of 277

Fahrzeugwartung213
3. Die Lampenfassung nach linksdrehen, um sie aus dem Lampen‐
gehäuse zu entfernen.
4. Die Lampe aus der Fassung ziehen und ersetzen.
5. Die Lampenfassung in dasLampengehäuse einsetzen und
nach rechts drehen.
6. Die Lampe in den Stoßfänger einsetzen und einrasten lassen.
Innenleuchten Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei
Sicherungskästen:
● im vorderen linken Bereich des Motorraums,
● in Linkslenkern im Innenraum hinter dem Staufach bzw. in
Rechtslenkern hinter dem Hand‐ schuhfach,
● unter einer Abdeckung auf der linken Seite im Laderaum.
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch mehrere Sicherungen abgesichert
sein.
Page 216 of 277
214FahrzeugwartungSicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher
untergebracht sein.Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.
Sicherungskasten im Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.
