Guida e funzionamento215

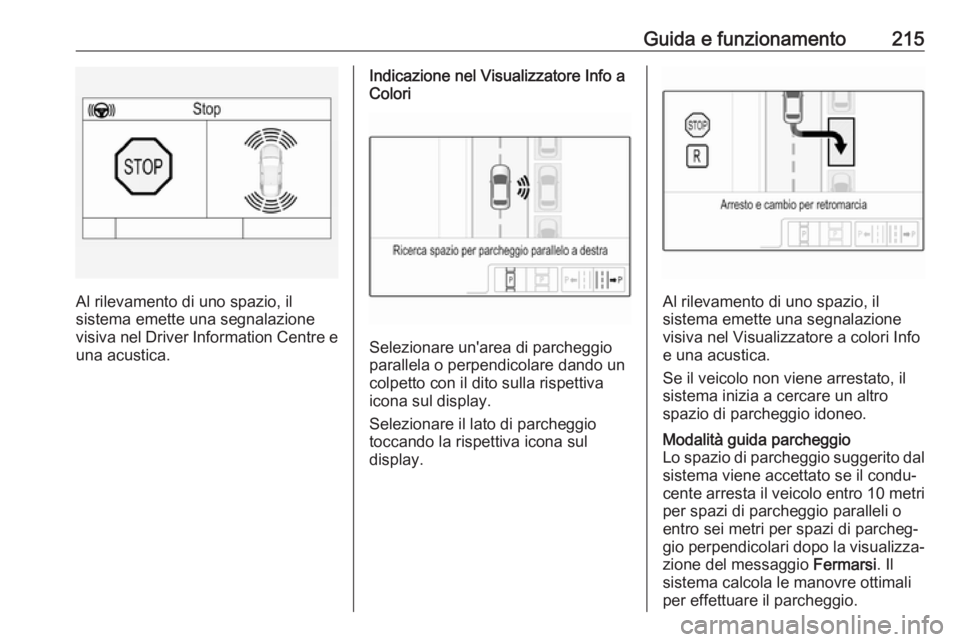

Al rilevamento di uno spazio, il
sistema emette una segnalazione
visiva nel Driver Information Centre e una acustica.
Indicazione nel Visualizzatore Info a
Colori
Selezionare un'area di parcheggio
parallela o perpendicolare dando un
colpetto con il dito sulla rispettiva
icona sul display.
Selezionare il lato di parcheggio
toccando la rispettiva icona sul
display.
Al rilevamento di uno spazio, il
sistema emette una segnalazione
visiva nel Visualizzatore a colori Info
e una acustica.
Se il veicolo non viene arrestato, il
sistema inizia a cercare un altro
spazio di parcheggio idoneo.
Modalità guida parcheggio
Lo spazio di parcheggio suggerito dal sistema viene accettato se il condu‐
cente arresta il veicolo entro 10 metri per spazi di parcheggio paralleli o
entro sei metri per spazi di parcheg‐
gio perpendicolari dopo la visualizza‐
zione del messaggio Fermarsi. Il
sistema calcola le manovre ottimali
per effettuare il parcheggio.

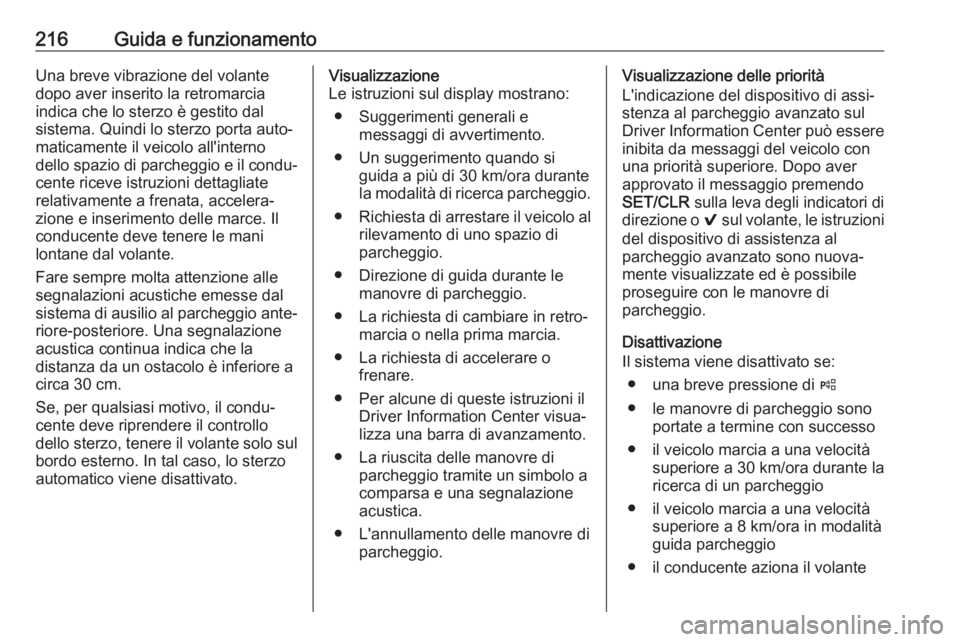

216Guida e funzionamentoUna breve vibrazione del volante
dopo aver inserito la retromarcia
indica che lo sterzo è gestito dal
sistema. Quindi lo sterzo porta auto‐
maticamente il veicolo all'interno
dello spazio di parcheggio e il condu‐ cente riceve istruzioni dettagliate
relativamente a frenata, accelera‐
zione e inserimento delle marce. Il
conducente deve tenere le mani
lontane dal volante.
Fare sempre molta attenzione alle
segnalazioni acustiche emesse dal
sistema di ausilio al parcheggio ante‐
riore-posteriore. Una segnalazione
acustica continua indica che la
distanza da un ostacolo è inferiore a
circa 30 cm.
Se, per qualsiasi motivo, il condu‐
cente deve riprendere il controllo
dello sterzo, tenere il volante solo sul
bordo esterno. In tal caso, lo sterzo
automatico viene disattivato.Visualizzazione
Le istruzioni sul display mostrano:
● Suggerimenti generali e messaggi di avvertimento.
● Un suggerimento quando si guida a più di 30 km/ora durante
la modalità di ricerca parcheggio.
● Richiesta di arrestare il veicolo al
rilevamento di uno spazio di
parcheggio.
● Direzione di guida durante le manovre di parcheggio.
● La richiesta di cambiare in retro‐ marcia o nella prima marcia.
● La richiesta di accelerare o frenare.
● Per alcune di queste istruzioni il Driver Information Center visua‐
lizza una barra di avanzamento.
● La riuscita delle manovre di parcheggio tramite un simbolo a
comparsa e una segnalazione
acustica.
● L'annullamento delle manovre di parcheggio.Visualizzazione delle priorità
L'indicazione del dispositivo di assi‐
stenza al parcheggio avanzato sul
Driver Information Center può essere
inibita da messaggi del veicolo con
una priorità superiore. Dopo aver
approvato il messaggio premendo
SET/CLR sulla leva degli indicatori di
direzione o 9 sul volante, le istruzioni
del dispositivo di assistenza al
parcheggio avanzato sono nuova‐
mente visualizzate ed è possibile
proseguire con le manovre di
parcheggio.
Disattivazione
Il sistema viene disattivato se:
● una breve pressione di (
● le manovre di parcheggio sono portate a termine con successo
● il veicolo marcia a una velocità superiore a 30 km/ora durante la
ricerca di un parcheggio
● il veicolo marcia a una velocità superiore a 8 km/ora in modalità
guida parcheggio
● il conducente aziona il volante

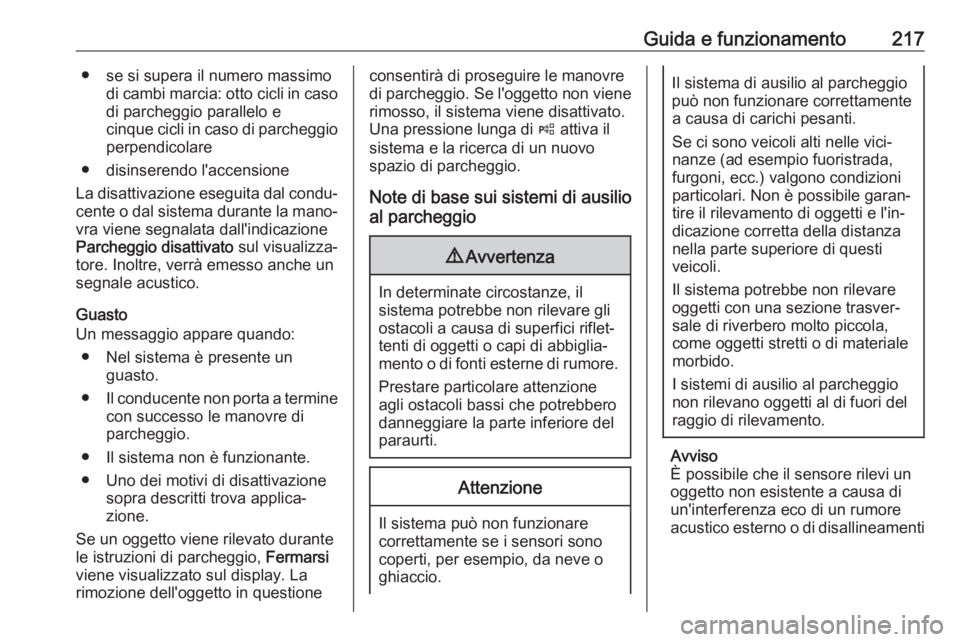

Guida e funzionamento217● se si supera il numero massimodi cambi marcia: otto cicli in caso
di parcheggio parallelo e
cinque cicli in caso di parcheggio
perpendicolare
● disinserendo l'accensione
La disattivazione eseguita dal condu‐
cente o dal sistema durante la mano‐ vra viene segnalata dall'indicazione
Parcheggio disattivato sul visualizza‐
tore. Inoltre, verrà emesso anche un
segnale acustico.
Guasto
Un messaggio appare quando:
● Nel sistema è presente un guasto.
● Il conducente non porta a termine
con successo le manovre di
parcheggio.
● Il sistema non è funzionante. ● Uno dei motivi di disattivazione sopra descritti trova applica‐
zione.
Se un oggetto viene rilevato durante le istruzioni di parcheggio, Fermarsi
viene visualizzato sul display. La
rimozione dell'oggetto in questioneconsentirà di proseguire le manovre
di parcheggio. Se l'oggetto non viene rimosso, il sistema viene disattivato.
Una pressione lunga di ( attiva il
sistema e la ricerca di un nuovo spazio di parcheggio.
Note di base sui sistemi di ausilio
al parcheggio9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti

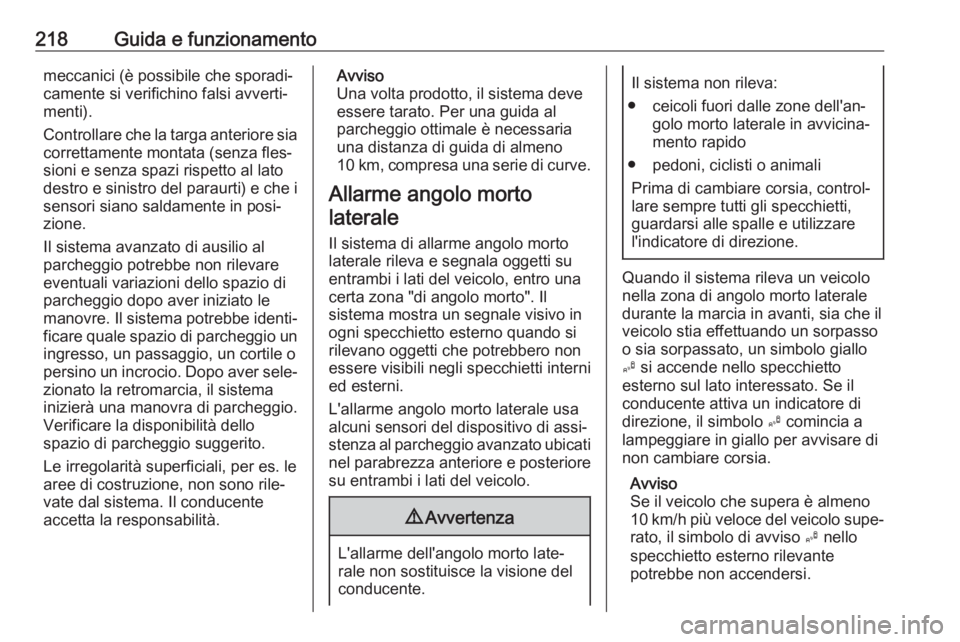

218Guida e funzionamentomeccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato
destro e sinistro del paraurti) e che i
sensori siano saldamente in posi‐
zione.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre. Il sistema potrebbe identi‐ ficare quale spazio di parcheggio uningresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐
zionato la retromarcia, il sistema
inizierà una manovra di parcheggio.
Verificare la disponibilità dello
spazio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente
accetta la responsabilità.Avviso
Una volta prodotto, il sistema deve
essere tarato. Per una guida al
parcheggio ottimale è necessaria
una distanza di guida di almeno
10 km, compresa una serie di curve.
Allarme angolo morto laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Il
sistema mostra un segnale visivo in
ogni specchietto esterno quando si
rilevano oggetti che potrebbero non
essere visibili negli specchietti interni ed esterni.
L'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati nel parabrezza anteriore e posteriore
su entrambi i lati del veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il
conducente attiva un indicatore di
direzione, il simbolo B comincia a
lampeggiare in giallo per avvisare di
non cambiare corsia.
Avviso
Se il veicolo che supera è almeno
10 km/h più veloce del veicolo supe‐
rato, il simbolo di avviso B nello
specchietto esterno rilevante
potrebbe non accendersi.

Guida e funzionamento219
L'allarme angolo morto laterale è
attivo a velocità comprese tra
10 km/ora e 140 km/ora. Velocità
superiori ai 140 km/ora disattivano il
sistema, come segnalato dal simbolo
luminoso B su entrambi gli spec‐
chietti esterni. Riducendo di nuovo la
velocità i simboli luminosi si spegne‐
ranno. Se un veicolo viene quindi rile‐ vato nella zona di angolo morto, i
simboli di avvertimento B si illumine‐
ranno come consueto sul lato interes‐ sato.
All'accensione del motore, entrambi i
display degli specchietti esterni si
accendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel Visualizzatore Info, Perso‐
nalizzazione del veicolo 3 129.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento Le zone di rilevamento iniziano sul
paraurti posteriore e si estendono di
circa tre metri verso il retro e i lati.
L'altezza della zona è compresa tra
circa mezzo metro e due metri dal
suolo.
L'allarme angolo morto laterale è concepito per ignorare oggetti fissi,
come ad es. guardrail, piloni, cordoli,
pareti e traverse. I veicoli parcheg‐
giati o i veicoli provenienti in senso
contrario non vengono rilevati.
Guasto È possibile che in alcune circostanze
l'allarme non effettui alcuna segnala‐
zione; tali possibilità aumentano in
caso di pioggia.L'allarme angolo morto laterale non
funziona se gli angoli destro e sinistro
del paraurti posteriore sono coperti
da fango, sporco, neve, ghiaccio,
fanghiglia o in caso di temporale.
Istruzioni per la pulizia 3 287.
In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, i simboli negli
specchietti saranno illuminati con
luce fissa e il Driver Information
Center visualizza un messaggio.
Rivolgersi ad un'officina.
Videocamera posteriore
La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia visualizzando l'area
posteriore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori Info.

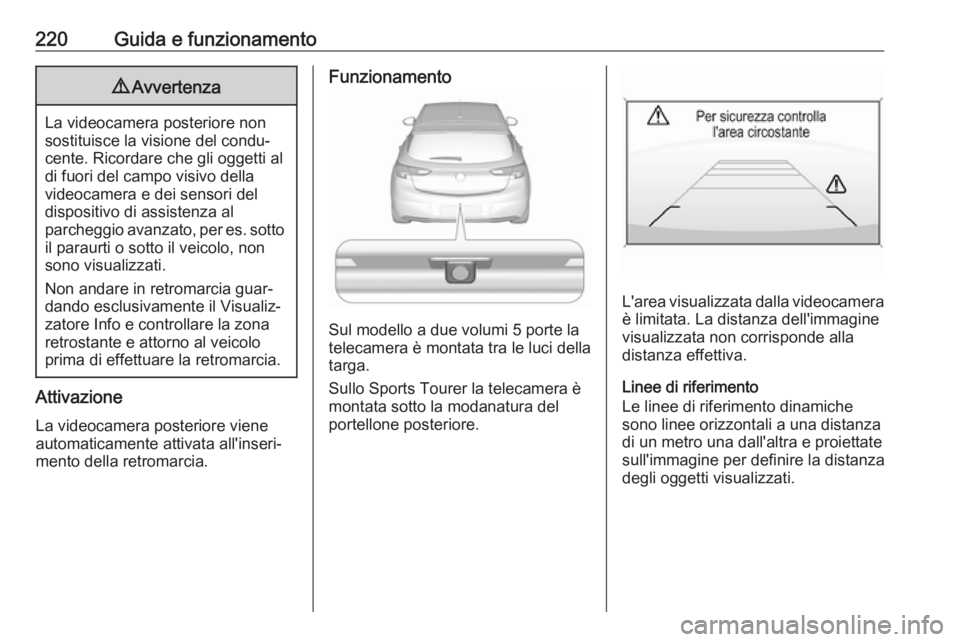

220Guida e funzionamento9Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del
dispositivo di assistenza al
parcheggio avanzato, per es. sotto il paraurti o sotto il veicolo, non
sono visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene
automaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
Sul modello a due volumi 5 porte la
telecamera è montata tra le luci della
targa.
Sullo Sports Tourer la telecamera è
montata sotto la modanatura del
portellone posteriore.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla
distanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche
sono linee orizzontali a una distanza
di un metro una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.

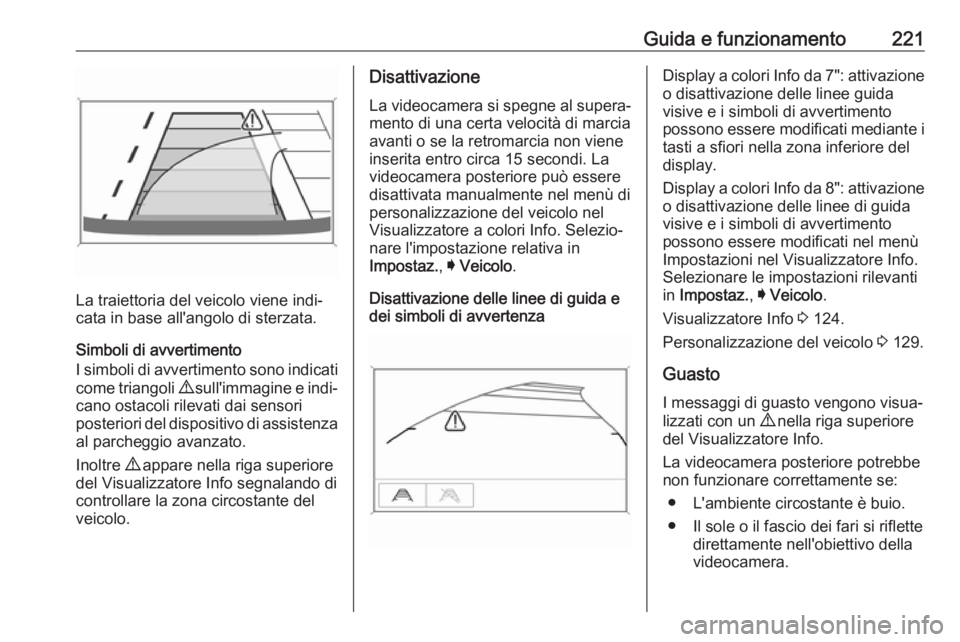

Guida e funzionamento221
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e indi‐
cano ostacoli rilevati dai sensori
posteriori del dispositivo di assistenza
al parcheggio avanzato.
Inoltre 9 appare nella riga superiore
del Visualizzatore Info segnalando di
controllare la zona circostante del
veicolo.
Disattivazione
La videocamera si spegne al supera‐
mento di una certa velocità di marcia
avanti o se la retromarcia non viene
inserita entro circa 15 secondi. La
videocamera posteriore può essere
disattivata manualmente nel menù di personalizzazione del veicolo nel
Visualizzatore a colori Info. Selezio‐
nare l'impostazione relativa in
Impostaz. , I Veicolo .
Disattivazione delle linee di guida e dei simboli di avvertenzaDisplay a colori Info da 7": attivazione
o disattivazione delle linee guida
visive e i simboli di avvertimento
possono essere modificati mediante i
tasti a sfiori nella zona inferiore del
display.
Display a colori Info da 8": attivazione o disattivazione delle linee di guida
visive e i simboli di avvertimento possono essere modificati nel menùImpostazioni nel Visualizzatore Info.
Selezionare le impostazioni rilevanti
in Impostaz. , I Veicolo .
Visualizzatore Info 3 124.
Personalizzazione del veicolo 3 129.
Guasto
I messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
● L'ambiente circostante è buio.
● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.

222Guida e funzionamento● La lente della videocamera ècoperta da ghiaccio, neve, fango
o altro materiale estraneo. Pulire
l'obiettivo, risciacquarlo con
acqua e strofinarlo con un panno morbido.
● Il veicolo sta trainando un rimor‐ chio.
● Il veicolo è stato tamponato.
● Si verificano variazioni di tempe‐ ratura estreme.

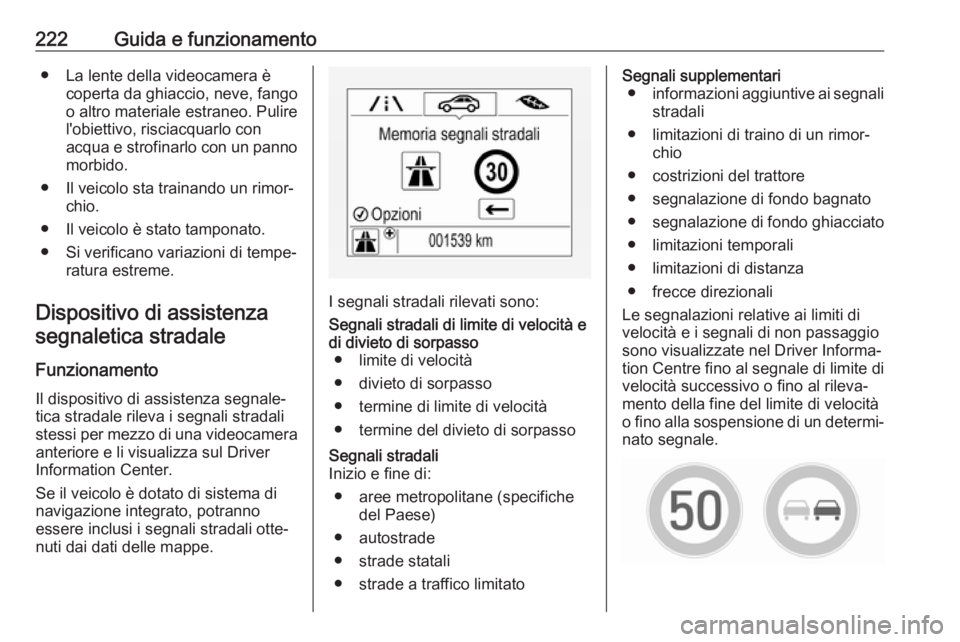

Dispositivo di assistenza segnaletica stradale
Funzionamento
Il dispositivo di assistenza segnale‐
tica stradale rileva i segnali stradali
stessi per mezzo di una videocamera anteriore e li visualizza sul Driver
Information Center.
Se il veicolo è dotato di sistema di
navigazione integrato, potranno
essere inclusi i segnali stradali otte‐
nuti dai dati delle mappe.
I segnali stradali rilevati sono:
Segnali stradali di limite di velocità e
di divieto di sorpasso ● limite di velocità
● divieto di sorpasso
● termine di limite di velocità
● termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
● aree metropolitane (specifiche del Paese)
● autostrade
● strade statali
● strade a traffico limitatoSegnali supplementari ● informazioni aggiuntive ai segnali
stradali
● limitazioni di traino di un rimor‐ chio
● costrizioni del trattore
● segnalazione di fondo bagnato
● segnalazione di fondo ghiacciato
● limitazioni temporali
● limitazioni di distanza
● frecce direzionali
Le segnalazioni relative ai limiti di
velocità e i segnali di non passaggio
sono visualizzate nel Driver Informa‐
tion Centre fino al segnale di limite di
velocità successivo o fino al rileva‐
mento della fine del limite di velocità
o fino alla sospensione di un determi‐ nato segnale.
