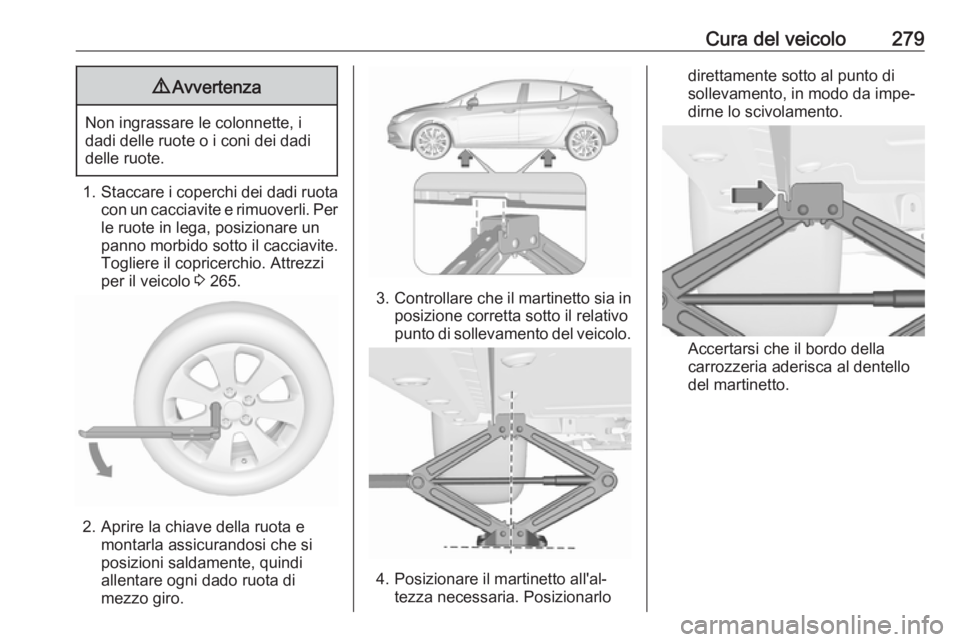

Cura del veicolo2799Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
1. Staccare i coperchi dei dadi ruota
con un cacciavite e rimuoverli. Per le ruote in lega, posizionare un
panno morbido sotto il cacciavite.
Togliere il copricerchio. Attrezzi
per il veicolo 3 265.
2. Aprire la chiave della ruota e
montarla assicurandosi che si
posizioni saldamente, quindi
allentare ogni dado ruota di
mezzo giro.
3. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
4. Posizionare il martinetto all'al‐ tezza necessaria. Posizionarlo
direttamente sotto al punto di
sollevamento, in modo da impe‐
dirne lo scivolamento.
Accertarsi che il bordo della
carrozzeria aderisca al dentello
del martinetto.

280Cura del veicolo

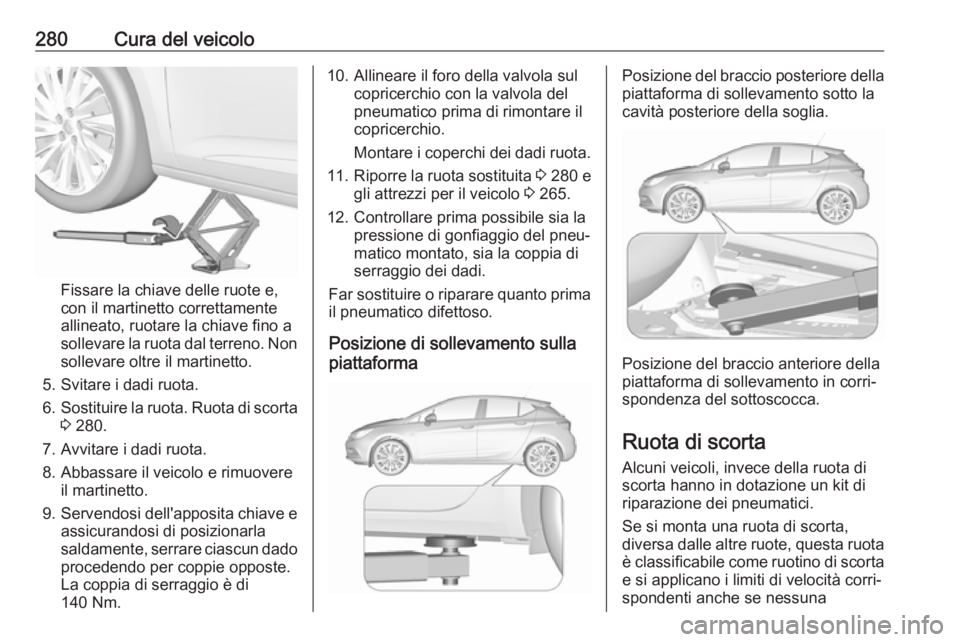

Fissare la chiave delle ruote e,
con il martinetto correttamente
allineato, ruotare la chiave fino a
sollevare la ruota dal terreno. Non sollevare oltre il martinetto.
5. Svitare i dadi ruota. 6. Sostituire la ruota. Ruota di scorta
3 280.
7. Avvitare i dadi ruota.
8. Abbassare il veicolo e rimuovere il martinetto.
9. Servendosi dell'apposita chiave e
assicurandosi di posizionarla
saldamente, serrare ciascun dado procedendo per coppie opposte.La coppia di serraggio è di
140 Nm.
10. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota.
11. Riporre la ruota sostituita 3 280 e
gli attrezzi per il veicolo 3 265.
12. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐matico montato, sia la coppia di
serraggio dei dadi.
Far sostituire o riparare quanto prima il pneumatico difettoso.
Posizione di sollevamento sulla
piattaformaPosizione del braccio posteriore della
piattaforma di sollevamento sotto la cavità posteriore della soglia.
Posizione del braccio anteriore della
piattaforma di sollevamento in corri‐
spondenza del sottoscocca.
Ruota di scorta
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di
riparazione dei pneumatici.
Se si monta una ruota di scorta,
diversa dalle altre ruote, questa ruota è classificabile come ruotino di scorta
e si applicano i limiti di velocità corri‐
spondenti anche se nessuna

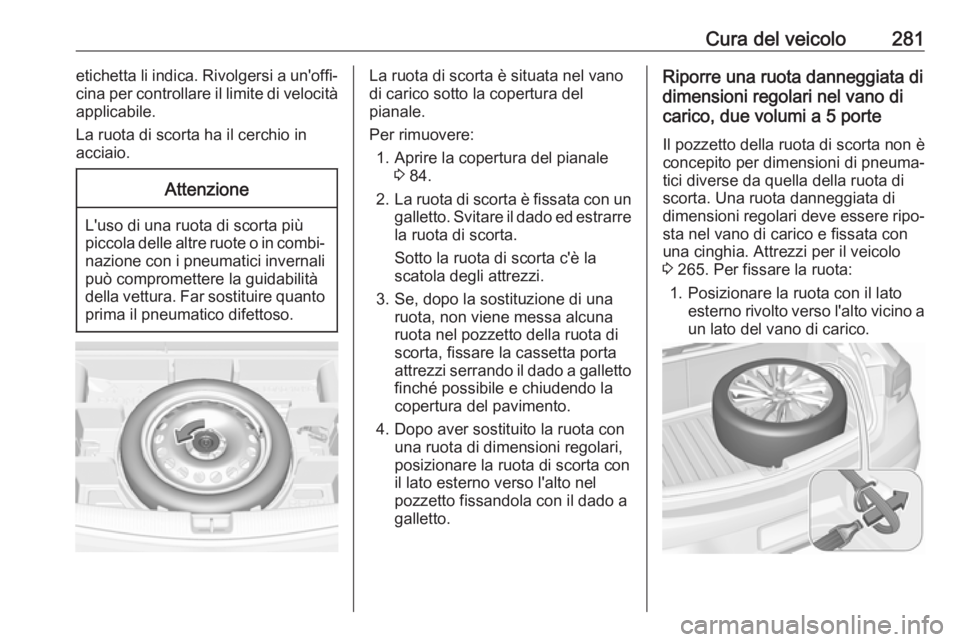

Cura del veicolo281etichetta li indica. Rivolgersi a un'offi‐cina per controllare il limite di velocità
applicabile.
La ruota di scorta ha il cerchio in
acciaio.Attenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta è situata nel vano
di carico sotto la copertura del
pianale.
Per rimuovere: 1. Aprire la copertura del pianale 3 84.
2. La ruota di scorta è fissata con un
galletto. Svitare il dado ed estrarre la ruota di scorta.
Sotto la ruota di scorta c'è la
scatola degli attrezzi.
3. Se, dopo la sostituzione di una ruota, non viene messa alcuna
ruota nel pozzetto della ruota di
scorta, fissare la cassetta porta
attrezzi serrando il dado a galletto
finché possibile e chiudendo la
copertura del pavimento.
4. Dopo aver sostituito la ruota con una ruota di dimensioni regolari,
posizionare la ruota di scorta con
il lato esterno verso l'alto nel
pozzetto fissandola con il dado a
galletto.Riporre una ruota danneggiata di
dimensioni regolari nel vano di
carico, due volumi a 5 porte
Il pozzetto della ruota di scorta non è
concepito per dimensioni di pneuma‐
tici diverse da quella della ruota di
scorta. Una ruota danneggiata di
dimensioni regolari deve essere ripo‐
sta nel vano di carico e fissata con
una cinghia. Attrezzi per il veicolo
3 265. Per fissare la ruota:
1. Posizionare la ruota con il lato esterno rivolto verso l'alto vicino aun lato del vano di carico.

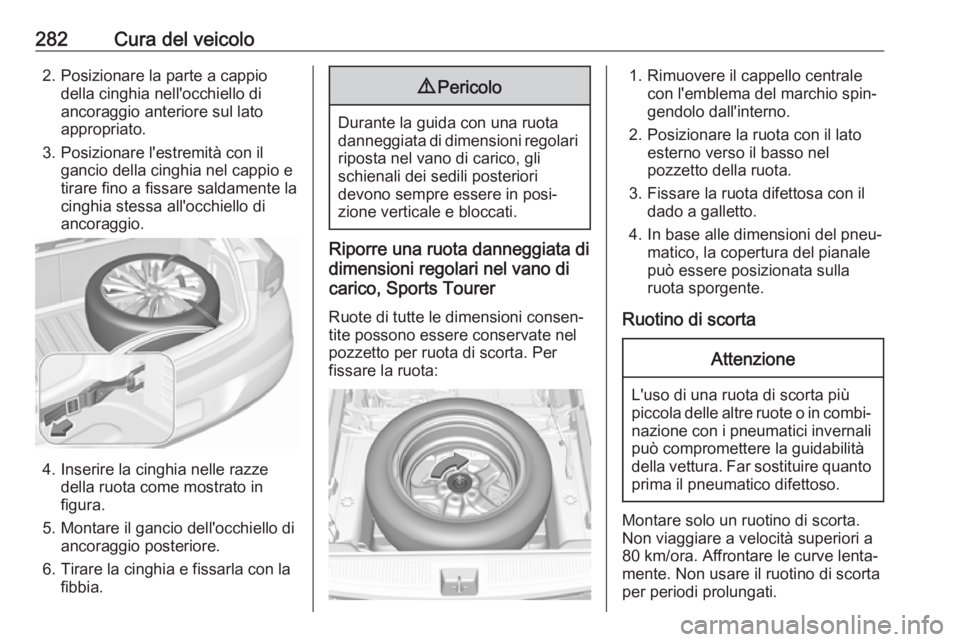

282Cura del veicolo2. Posizionare la parte a cappiodella cinghia nell'occhiello di
ancoraggio anteriore sul lato
appropriato.
3. Posizionare l'estremità con il gancio della cinghia nel cappio e
tirare fino a fissare saldamente la
cinghia stessa all'occhiello di
ancoraggio.
4. Inserire la cinghia nelle razze della ruota come mostrato in
figura.
5. Montare il gancio dell'occhiello di ancoraggio posteriore.
6. Tirare la cinghia e fissarla con la fibbia.
9 Pericolo
Durante la guida con una ruota
danneggiata di dimensioni regolari riposta nel vano di carico, gli
schienali dei sedili posteriori
devono sempre essere in posi‐
zione verticale e bloccati.
Riporre una ruota danneggiata di
dimensioni regolari nel vano di
carico, Sports Tourer
Ruote di tutte le dimensioni consen‐
tite possono essere conservate nel
pozzetto per ruota di scorta. Per
fissare la ruota:
1. Rimuovere il cappello centrale con l'emblema del marchio spin‐
gendolo dall'interno.
2. Posizionare la ruota con il lato esterno verso il basso nel
pozzetto della ruota.
3. Fissare la ruota difettosa con il dado a galletto.
4. In base alle dimensioni del pneu‐ matico, la copertura del pianale
può essere posizionata sulla
ruota sporgente.
Ruotino di scortaAttenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/ora. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.

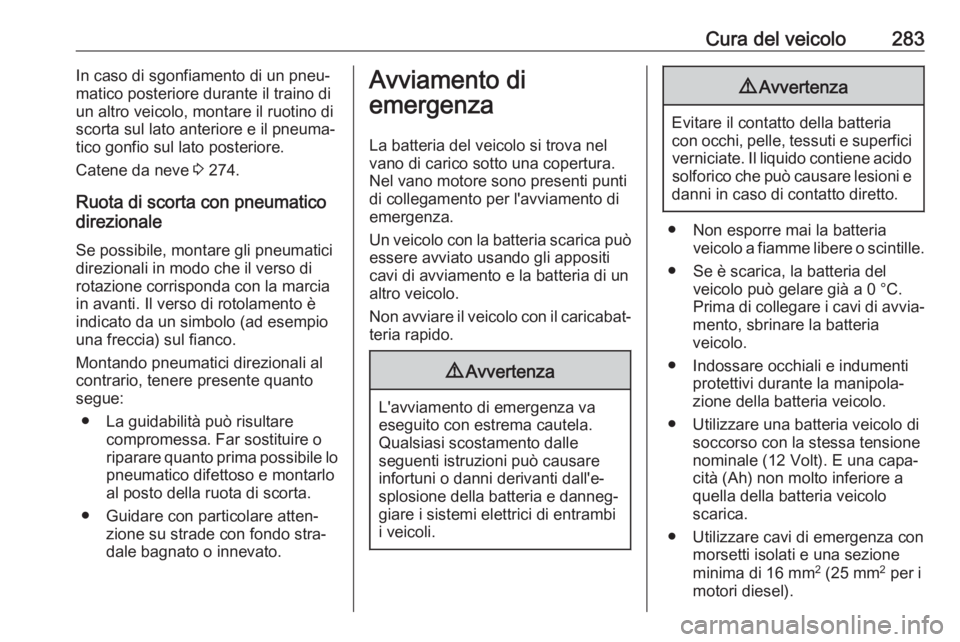

Cura del veicolo283In caso di sgonfiamento di un pneu‐
matico posteriore durante il traino di
un altro veicolo, montare il ruotino di
scorta sul lato anteriore e il pneuma‐
tico gonfio sul lato posteriore.
Catene da neve 3 274.
Ruota di scorta con pneumatico
direzionale
Se possibile, montare gli pneumatici
direzionali in modo che il verso di
rotazione corrisponda con la marcia
in avanti. Il verso di rotolamento è
indicato da un simbolo (ad esempio una freccia) sul fianco.
Montando pneumatici direzionali al
contrario, tenere presente quanto
segue:
● La guidabilità può risultare compromessa. Far sostituire o
riparare quanto prima possibile lo pneumatico difettoso e montarlo
al posto della ruota di scorta.
● Guidare con particolare atten‐ zione su strade con fondo stra‐
dale bagnato o innevato.Avviamento di
emergenza
La batteria del veicolo si trova nel
vano di carico sotto una copertura.
Nel vano motore sono presenti punti
di collegamento per l'avviamento di
emergenza.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.
Non avviare il veicolo con il caricabat‐ teria rapido.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle
seguenti istruzioni può causare
infortuni o danni derivanti dall'e‐
splosione della batteria e danneg‐ giare i sistemi elettrici di entrambi
i veicoli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
● Non esporre mai la batteria veicolo a fiamme libere o scintille.
● Se è scarica, la batteria del veicolo può gelare già a 0 °C.
Prima di collegare i cavi di avvia‐
mento, sbrinare la batteria
veicolo.
● Indossare occhiali e indumenti protettivi durante la manipola‐
zione della batteria veicolo.
● Utilizzare una batteria veicolo di soccorso con la stessa tensione
nominale (12 Volt). E una capa‐
cità (Ah) non molto inferiore a
quella della batteria veicolo
scarica.
● Utilizzare cavi di emergenza con morsetti isolati e una sezione
minima di 16 mm 2
(25 mm 2
per i
motori diesel).

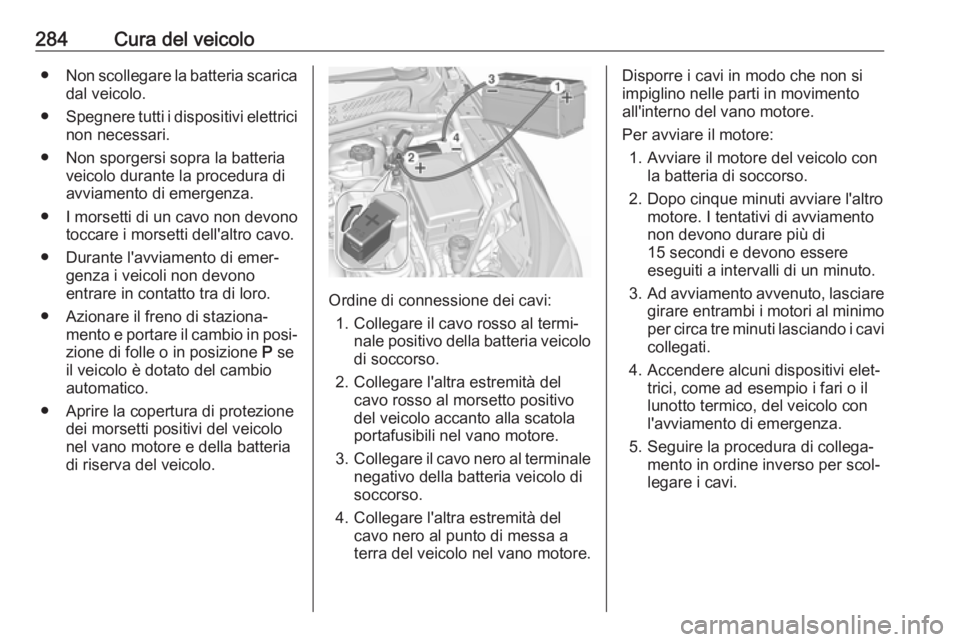

284Cura del veicolo●Non scollegare la batteria scarica
dal veicolo.
● Spegnere tutti i dispositivi elettrici
non necessari.
● Non sporgersi sopra la batteria veicolo durante la procedura diavviamento di emergenza.
● I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.
● Durante l'avviamento di emer‐ genza i veicoli non devono
entrare in contatto tra di loro.
● Azionare il freno di staziona‐ mento e portare il cambio in posi‐zione di folle o in posizione P se
il veicolo è dotato del cambio
automatico.
● Aprire la copertura di protezione dei morsetti positivi del veicolonel vano motore e della batteria
di riserva del veicolo.
Ordine di connessione dei cavi:
1. Collegare il cavo rosso al termi‐ nale positivo della batteria veicolo
di soccorso.
2. Collegare l'altra estremità del cavo rosso al morsetto positivo
del veicolo accanto alla scatola
portafusibili nel vano motore.
3. Collegare il cavo nero al terminale
negativo della batteria veicolo di
soccorso.
4. Collegare l'altra estremità del cavo nero al punto di messa a
terra del veicolo nel vano motore.
Disporre i cavi in modo che non si
impiglino nelle parti in movimento
all'interno del vano motore.
Per avviare il motore: 1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo cinque minuti avviare l'altro motore. I tentativi di avviamento
non devono durare più di
15 secondi e devono essere
eseguiti a intervalli di un minuto.
3. Ad avviamento avvenuto, lasciare
girare entrambi i motori al minimo per circa tre minuti lasciando i cavi collegati.
4. Accendere alcuni dispositivi elet‐ trici, come ad esempio i fari o il
lunotto termico, del veicolo con
l'avviamento di emergenza.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.

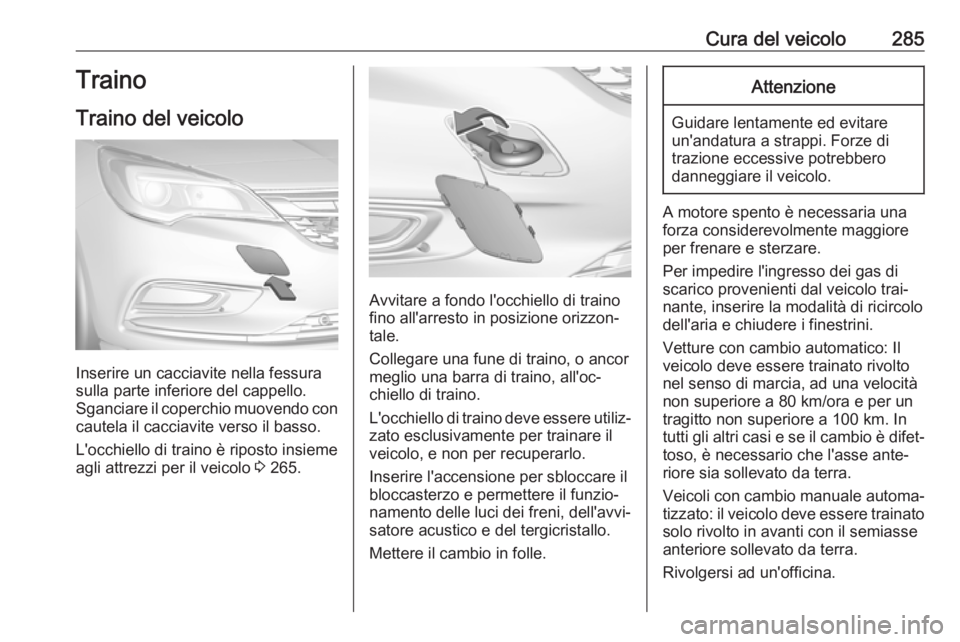

Cura del veicolo285Traino
Traino del veicolo
Inserire un cacciavite nella fessura
sulla parte inferiore del cappello.
Sganciare il coperchio muovendo con cautela il cacciavite verso il basso.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 265.
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere utiliz‐
zato esclusivamente per trainare il veicolo, e non per recuperarlo.
Inserire l'accensione per sbloccare il
bloccasterzo e permettere il funzio‐
namento delle luci dei freni, dell'avvi‐
satore acustico e del tergicristallo.
Mettere il cambio in folle.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
A motore spento è necessaria una forza considerevolmente maggiore
per frenare e sterzare.
Per impedire l'ingresso dei gas di scarico provenienti dal veicolo trai‐nante, inserire la modalità di ricircolo
dell'aria e chiudere i finestrini.
Vetture con cambio automatico: Il
veicolo deve essere trainato rivolto
nel senso di marcia, ad una velocità
non superiore a 80 km/ora e per un
tragitto non superiore a 100 km. In
tutti gli altri casi e se il cambio è difet‐
toso, è necessario che l'asse ante‐
riore sia sollevato da terra.
Veicoli con cambio manuale automa‐ tizzato: il veicolo deve essere trainato
solo rivolto in avanti con il semiasse
anteriore sollevato da terra.
Rivolgersi ad un'officina.

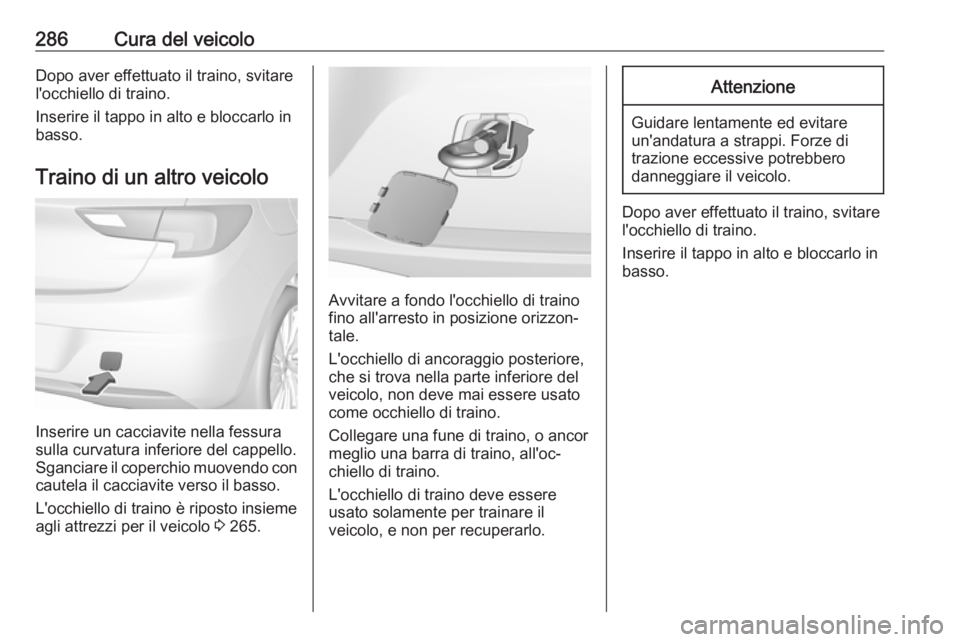

286Cura del veicoloDopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il tappo in alto e bloccarlo in
basso.
Traino di un altro veicolo
Inserire un cacciavite nella fessura
sulla curvatura inferiore del cappello.
Sganciare il coperchio muovendo con cautela il cacciavite verso il basso.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 265.
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
L'occhiello di ancoraggio posteriore,
che si trova nella parte inferiore del
veicolo, non deve mai essere usato
come occhiello di traino.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere
usato solamente per trainare il
veicolo, e non per recuperarlo.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il tappo in alto e bloccarlo in
basso.
