Cura del veicolo247Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del tergicristallo.Sostituzione delle
lampadine
Spegnere il quadro e spegnere il
corrispondente interruttore o chiu‐
dere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Usare solo lo stesso tipo di lampadina per la sostituzione.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.
Fari alogeni
I fari alogeni con lampadine separate per anabbaglianti e abbaglianti.

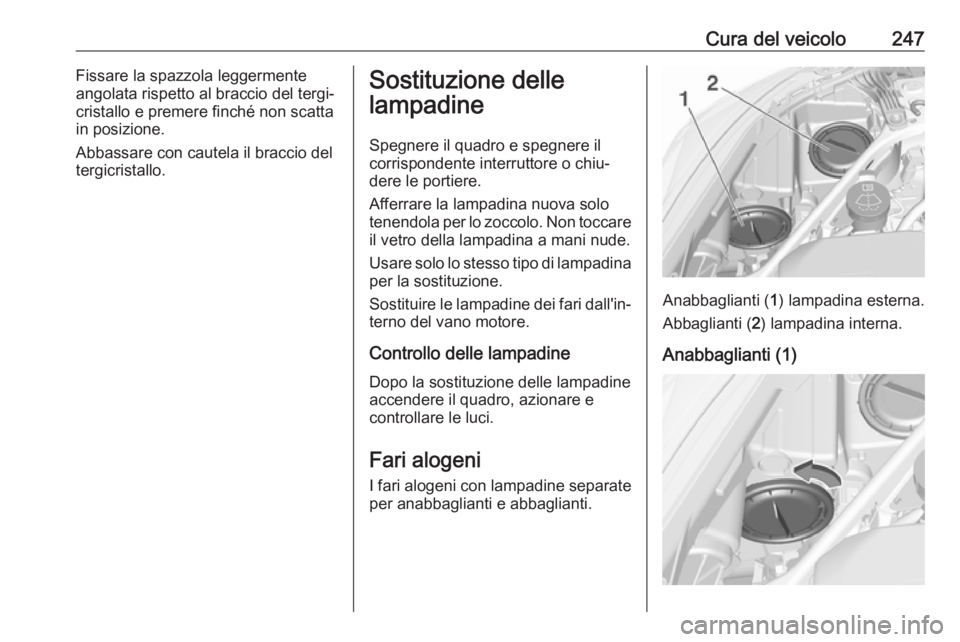

Anabbaglianti ( 1) lampadina esterna.
Abbaglianti ( 2) lampadina interna.
Anabbaglianti (1)
Page 250 of 327

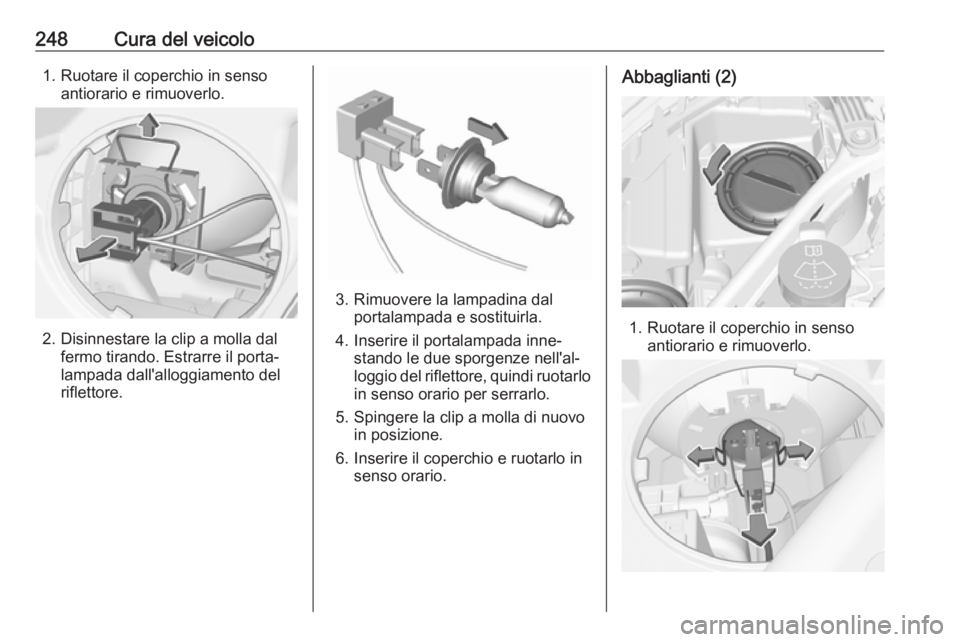

248Cura del veicolo1. Ruotare il coperchio in sensoantiorario e rimuoverlo.
2. Disinnestare la clip a molla dalfermo tirando. Estrarre il porta‐
lampada dall'alloggiamento del
riflettore.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada inne‐ stando le due sporgenze nell'al‐
loggio del riflettore, quindi ruotarlo
in senso orario per serrarlo.
5. Spingere la clip a molla di nuovo in posizione.
6. Inserire il coperchio e ruotarlo in senso orario.
Abbaglianti (2)
1. Ruotare il coperchio in sensoantiorario e rimuoverlo.
Page 251 of 327

Cura del veicolo2492.Sganciare la clip a molla dal fermo
spostandola in avanti e di lato.
Ruotare la clip a molla verso il
basso.
3. Estrarre il portalampada dall'al‐ loggiamento del riflettore.
4. Rimuovere la lampadina dalportalampada e sostituirla.
5. Inserire il portalampada e montare la clip a molla.
Inserire il coperchio e ruotarlo in
senso orario.
Indicatore di direzione anteriore In caso di LED difettosi, farli sostituireda un'officina.
Luce di posizione
In caso di LED difettosi, farli sostituireda un'officina.
Luci diurne
In caso di LED difettosi, farli sostituire da un'officina.
Fendinebbia
Le lampadine sono accessibili dal
sottoscocca del veicolo.

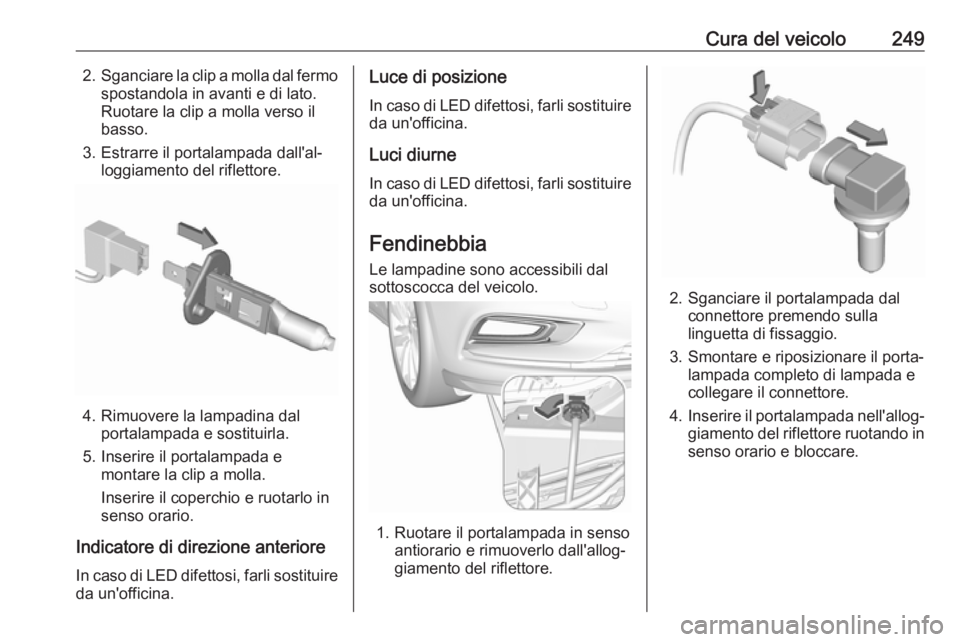

1. Ruotare il portalampada in senso antiorario e rimuoverlo dall'allog‐
giamento del riflettore.
2. Sganciare il portalampada dal connettore premendo sulla
linguetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nell'allog‐
giamento del riflettore ruotando in
senso orario e bloccare.
Page 252 of 327
250Cura del veicoloLuci posterioriDue volumi a 5 porte

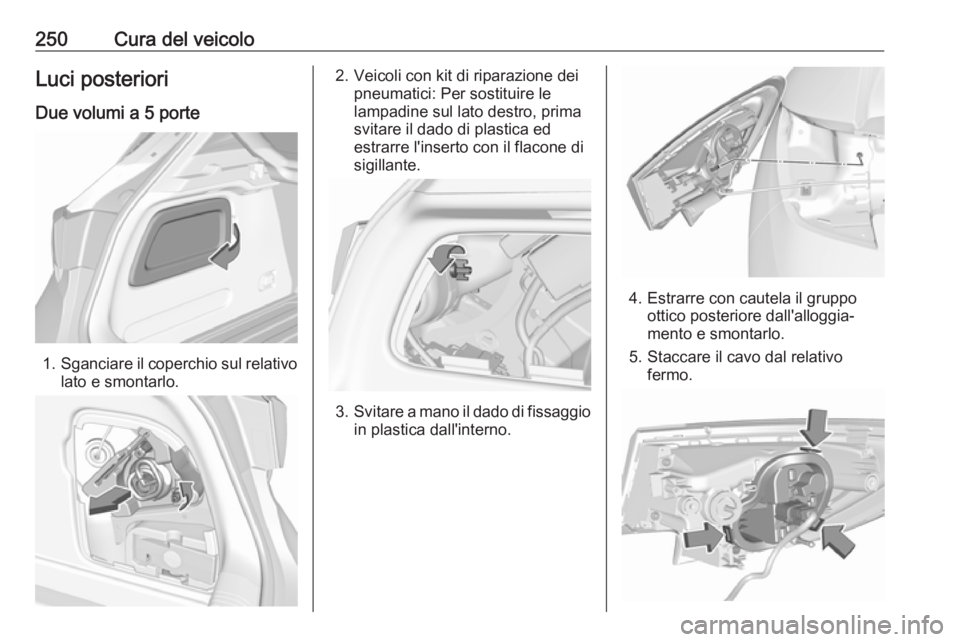

1. Sganciare il coperchio sul relativo
lato e smontarlo.
2. Veicoli con kit di riparazione dei pneumatici: Per sostituire le
lampadine sul lato destro, prima
svitare il dado di plastica ed
estrarre l'inserto con il flacone di
sigillante.
3. Svitare a mano il dado di fissaggio
in plastica dall'interno.
4. Estrarre con cautela il gruppo ottico posteriore dall'alloggia‐
mento e smontarlo.
5. Staccare il cavo dal relativo fermo.
Page 253 of 327

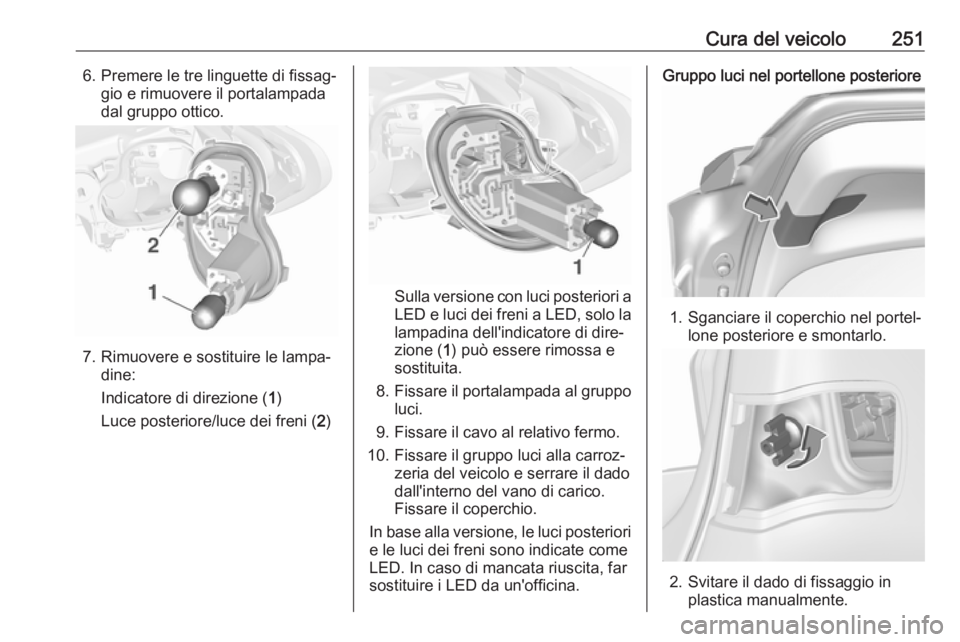

Cura del veicolo2516. Premere le tre linguette di fissag‐gio e rimuovere il portalampada
dal gruppo ottico.
7. Rimuovere e sostituire le lampa‐ dine:
Indicatore di direzione ( 1)
Luce posteriore/luce dei freni ( 2)
Sulla versione con luci posteriori a
LED e luci dei freni a LED, solo la
lampadina dell'indicatore di dire‐
zione ( 1) può essere rimossa e
sostituita.
8. Fissare il portalampada al gruppo
luci.
9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare il dado
dall'interno del vano di carico.
Fissare il coperchio.
In base alla versione, le luci posteriori
e le luci dei freni sono indicate come
LED. In caso di mancata riuscita, far
sostituire i LED da un'officina.
Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
2. Svitare il dado di fissaggio inplastica manualmente.
Page 254 of 327
252Cura del veicolo
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4. Scollegare la spina dal gruppoluci.
5. Premere le tre linguette di fissag‐ gio e rimuovere il portalampada
dal gruppo ottico.
Sulla versione con luci posteriori a
LED, la posizione delle linguette di fermo è leggermente diversa.
6. Rimuovere e sostituire la lampa‐ dina:
Luce posteriore ( 1)
Retronebbia ( 2) (lato sinistro)
Luce posteriore ( 2) (lato destro)
Page 255 of 327
Cura del veicolo253
Sulla versione con luci posteriori a
LED, solo la lampadina della
retromarcia ( 1) può essere
rimossa e restituita.
7. Inserire il portalampada nel gruppo ottico posteriore. Attac‐
care la spina al gruppo ottico.
Montare il gruppo ottico sul portel‐ lone e serrare la vite dall'interno.
Fissare il coperchio.
In base alla versione, le luci posteriori
sono indicate come LED. In caso di
mancata riuscita, far sostituire i LED
da un'officina.
Sports Tourer

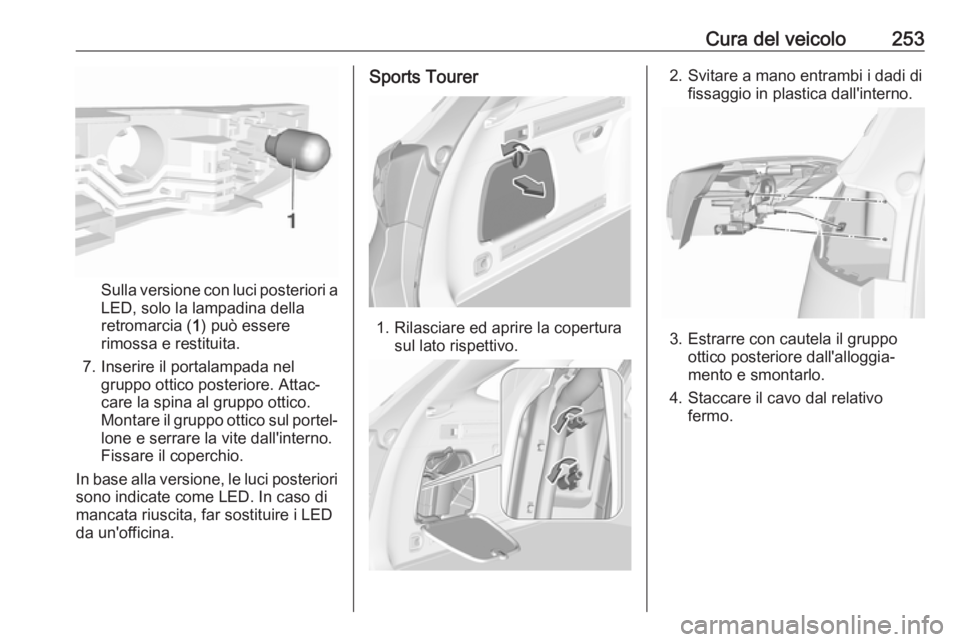

1. Rilasciare ed aprire la copertura sul lato rispettivo.
2. Svitare a mano entrambi i dadi difissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico posteriore dall'alloggia‐
mento e smontarlo.
4. Staccare il cavo dal relativo fermo.
Page 256 of 327

254Cura del veicolo5. Luci posteriori standard:
Rilasciare le linguette di fissaggio
e rimuovere il portalampada dal
gruppo ottico.
6. Rimuovere e sostituire le lampa‐ dine:
Luce posteriore/luce dei freni ( 1)
Luce dell'indicatore di dire‐ zione ( 2)
7. Inserire il portalampada nel gruppo ottico.

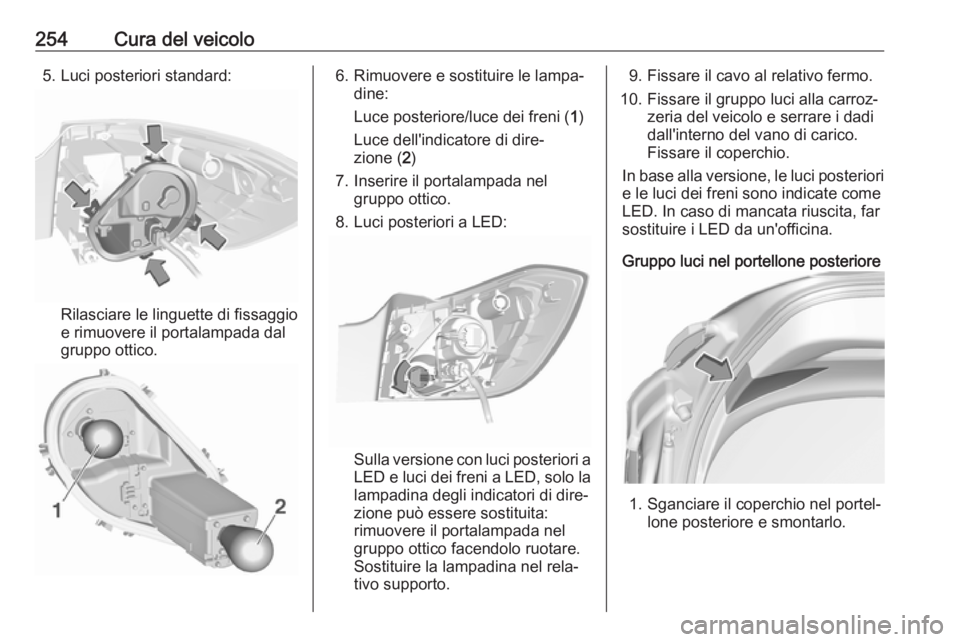

8. Luci posteriori a LED:
Sulla versione con luci posteriori a
LED e luci dei freni a LED, solo la
lampadina degli indicatori di dire‐ zione può essere sostituita:
rimuovere il portalampada nel
gruppo ottico facendolo ruotare.
Sostituire la lampadina nel rela‐
tivo supporto.
9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare i dadi
dall'interno del vano di carico.
Fissare il coperchio.
In base alla versione, le luci posteriori
e le luci dei freni sono indicate come
LED. In caso di mancata riuscita, far
sostituire i LED da un'officina.
Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
