Page 289 of 335

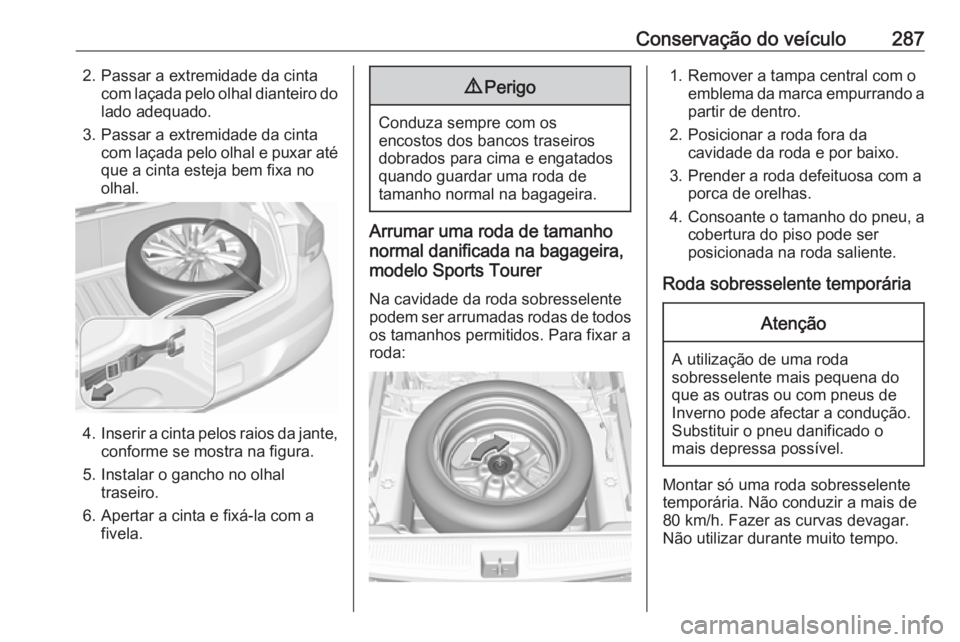

Conservação do veículo2872. Passar a extremidade da cintacom laçada pelo olhal dianteiro dolado adequado.
3. Passar a extremidade da cinta com laçada pelo olhal e puxar atéque a cinta esteja bem fixa no
olhal.
4. Inserir a cinta pelos raios da jante,
conforme se mostra na figura.
5. Instalar o gancho no olhal traseiro.
6. Apertar a cinta e fixá-la com a fivela.
9 Perigo
Conduza sempre com os
encostos dos bancos traseiros
dobrados para cima e engatados
quando guardar uma roda de
tamanho normal na bagageira.
Arrumar uma roda de tamanho
normal danificada na bagageira,
modelo Sports Tourer
Na cavidade da roda sobresselentepodem ser arrumadas rodas de todos os tamanhos permitidos. Para fixar a
roda:
1. Remover a tampa central com o emblema da marca empurrando apartir de dentro.
2. Posicionar a roda fora da cavidade da roda e por baixo.
3. Prender a roda defeituosa com a porca de orelhas.
4. Consoante o tamanho do pneu, a
cobertura do piso pode ser
posicionada na roda saliente.
Roda sobresselente temporáriaAtenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.
Page 290 of 335

288Conservação do veículoSe o seu veículo tiver um furo numa
das rodas traseiras quando reboca
outra veículo, montar a roda
sobresselente temporária na frente e
o pneu normal atrás.
Correntes para pneus 3 279.
Roda sobresselente com pneu
direccional
Se possível, montar pneus direccionais de forma que rodem a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus
montados contra a direcção de
condução:
● A condução pode ser afectada. Mande substituir ou reparar o
pneu com defeito logo que
possível e use-o em vez da roda
sobresselente.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.Auxílio de arranque
A bateria do veículo está situada na
bagageira por baixo de uma
cobertura. Existem pontos de ligação
para o auxílio de arranque no
compartimento do motor.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.
Não proceder ao arranque com
carregador de carga rápida.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar à
temperatura de 0 °C.
Descongelar a bateria congelada do veículo antes de ligar os
cabos auxiliares de arranque.
● Ao manusear uma bateria de veículo, utilizar óculos e
vestuário de protecção.
● Utilizar uma bateria auxiliar do veículo com a mesma tensão
(12 volts). A respectiva
capacidade (Ah) não deve ser
muito inferior à da bateria do
veículo descarregada.
Page 291 of 335

Conservação do veículo289● Utilizar cabos auxiliares dearranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidores eléctricos desnecessários.
● Não se inclinar sobre a bateria do
veículo durante o arranque com
cabos auxiliares.
● Não permitir que os terminais de um dos cabos entre em contactocom os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, colocar a caixa de velocidades em pontomorto e a caixa automática e P.
● Abrir a tampa de proteção do terminal positivo do veículo no
compartimento do motor e da
bateria auxiliar do veículo.

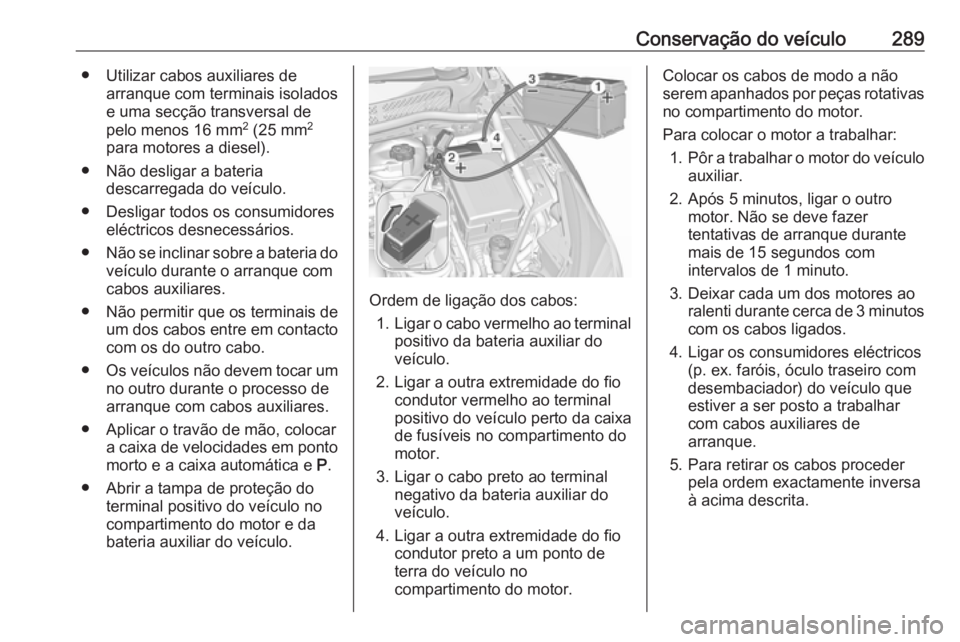

Ordem de ligação dos cabos:
1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar do
veículo.
2. Ligar a outra extremidade do fio condutor vermelho ao terminal
positivo do veículo perto da caixa
de fusíveis no compartimento do motor.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar do
veículo.
4. Ligar a outra extremidade do fio condutor preto a um ponto de
terra do veículo no
compartimento do motor.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, ligar o outro motor. Não se deve fazertentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de 3 minutos
com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.
Page 292 of 335

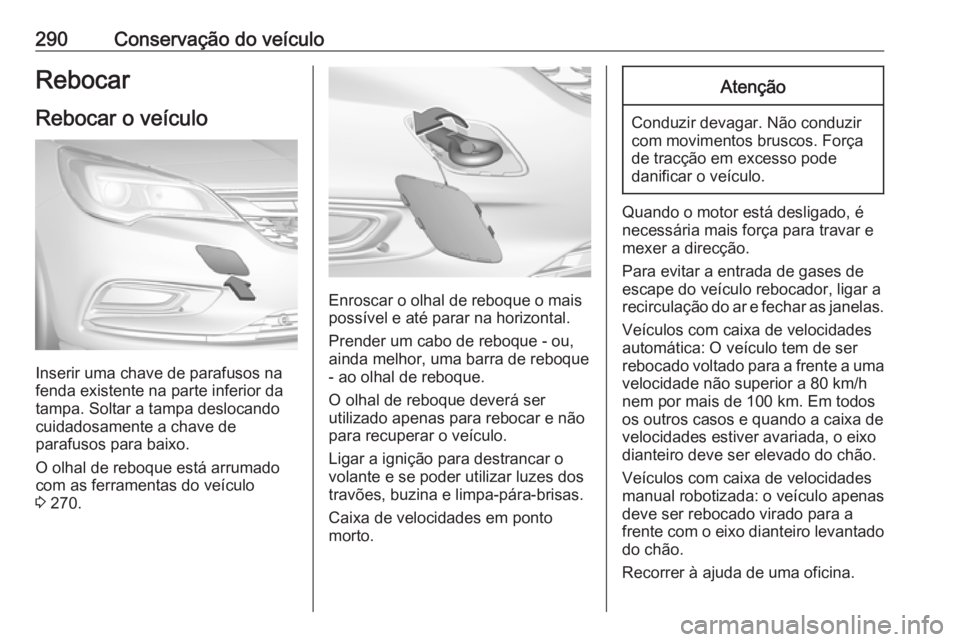

290Conservação do veículoRebocar
Rebocar o veículo
Inserir uma chave de parafusos na
fenda existente na parte inferior da
tampa. Soltar a tampa deslocando
cuidadosamente a chave de
parafusos para baixo.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 270.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar o
volante e se poder utilizar luzes dos
travões, buzina e limpa-pára-brisas.
Caixa de velocidades em ponto
morto.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar as janelas.
Veículos com caixa de velocidades
automática: O veículo tem de ser
rebocado voltado para a frente a uma velocidade não superior a 80 km/h
nem por mais de 100 km. Em todos
os outros casos e quando a caixa de
velocidades estiver avariada, o eixo
dianteiro deve ser elevado do chão.
Veículos com caixa de velocidades
manual robotizada: o veículo apenas
deve ser rebocado virado para a
frente com o eixo dianteiro levantado
do chão.
Recorrer à ajuda de uma oficina.
Page 293 of 335
Conservação do veículo291Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa no topo e encaixar
para baixo.
Rebocar outro veículo
Inserir uma chave de parafusos na
fenda existente na curvatura inferior
da tampa. Soltar a tampa deslocando cuidadosamente a chave de
parafusos para baixo.
O olhal de reboque está arrumado com as ferramentas do veículo
3 270.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque
- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa no topo e encaixar
para baixo.
Page 294 of 335

292Conservação do veículoConservação do
veículo
Conservação da carroçaria
Fechaduras
As fechaduras são lubrificadas na
fábrica com uma massa para
canhões de fechadura de elevada
qualidade. Utilizar agente
descongelante apenas quando
absolutamente necessário, já que
esse remove a lubrificação e dificulta
o funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa oficina.
Lavagem
A pintura do veículo é exposta a influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem.Os dejectos de aves, insectos
mortos, resinas, pólen e substâncias
semelhantes deverão ser limpas
imediatamente, uma vez que contêm
constituintes agressivos que podem
danificar a pintura.
Se se utilizar estações de lavagem,
cumprir as instruções do fabricante
do veículo. Os limpa pára-brisas e o
limpa-vidros do óculo traseiro devem
ser desligados. Remover a antena e
os acessórios exteriores, como por
exemplos barras de tejadilho, etc.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Limpar as arestas e dobras em portas
abertas e capô, bem como as áreas
cobertas por estas.
Limpar as molduras metálicas
brilhantes com uma solução de
limpeza aprovada para alumínio a fim de evitar danos.Atenção
Usar sempre um produto de
limpeza com um pH situado entre 4 e 9.
Não utilizar produtos de limpeza
em superfícies quentes.
Não limpar o compartimento do motor com jacto de vapor ou equipamento
de limpeza a jacto a alta pressão.
Passar o veículo bem por água e
retirar a água com uma camurça.
Passar a camurça por água
frequentemente. Utilizar camurças à
parte para superfícies pintadas e
vidros: resíduos de cera em vidros
podem dificultar a visão.
Fazer com que as dobradiças de
todas as portas sejam lubrificadas
numa oficina.
Não utilizar objectos rígidos para
remover pedaços de alcatrão. Em
superfícies pintadas utilizar produto
de remoção de alcatrão.
Page 295 of 335

Conservação do veículo293Luzes exterioresAs coberturas dos faróis e de outrasluzes são de plástico. Não utilizar
agentes cáusticos ou abrasivos ou
raspador de gelo e não os secar.
Polimento e enceragem Encerar o veículo regularmente
(o mais tarde quando a água já não
formar gotas). Caso contrário, a
pintura irá secar completamente.
O polimento só é necessário se a
pintura estiver baça ou se tiver havido resíduos sólidos agarrados à pintura.
O polimento da pintura com silicone
forma uma película protectora,
tornando desnecessária a aplicação de cera.
As peças da carroçaria em plástico
não devem ser tratadas com cera ou
agentes de polimento.
Vidros e escovas do
limpa pára-brisas
Utilizar um pano macio que não
largue pelo ou camurça com líquido
limpa-vidros e produto de remoção
de insectos.Ao limpar o óculo traseiro a partir do
interior, limpar sempre paralelamente
ao elemento de aquecimento para
evitar danos.
Para remoção mecânica de gelo, utilizar um rapador de gelo de
extremidade afiada. Empurrar o
raspador bem contra o vidro para não
ficar sujidade por baixo dele e raspar o vidro.
Remover resíduos de sujidade das escovas do limpa-pára-brisas com
um pano macio e um limpa-vidros.
Além disso, remova da janela
quaisquer resíduos, tais como cera,
restos de insectos e afins.
Os resíduos de gelo, a poluição e a
utilização contínua do limpa-pára-
-brisas nas janelas secas danificarão
ou inclusive destruirão as escovas do limpa-pára-brisas.Tecto de abrir
Nunca limpar com solventes ou
agentes abrasivos, combustíveis,
meios agressivos (p. ex. diluente,
soluções com acetona, etc.), meios
ácidos ou muito alcalinos ou
esponjas abrasivas. Não aplique cera ou agentes de polimento no tecto de
abrir.
Jantes e pneus
Não utilizar dispositivos de limpeza a jacto a alta pressão.
Limpar as jantes com um produto de limpeza de jantes de pH neutro.
As jantes são pintadas e podem ser
tratadas com os mesmos produtos
utilizados para a carroçaria.
Danos na pintura Rectificar pequenos danos na pintura
com uma caneta de retoque antes
que apareça ferrugem. Áreas de
maiores danos ou com ferrugem
devem ser reparadas por uma
oficina.
Page 296 of 335

294Conservação do veículoSubstruturaAlgumas áreas da substrutura do
veículo têm um revestimento em PVC enquanto outras áreas críticas
possuem uma camada de cera de
protecção durável.
Depois de a substrutura ser lavada,
verificar a substrutura e aplicar cera
se necessário.
Materiais de borracha/betume podem
danificar a camada de PVC. Os
trabalhos na substrutura devem ser realizados numa oficina.
Antes e depois do Inverno, lavar a
substrutura e verificar a camada de cera de protecção.
Equipamento para reboque Não limpar a barra da esfera de
acoplamento com um jacto de vapor
ou equipamento de limpeza a jacto a
alta pressão.
Válvula de ar Limpar o sistema de segurança no
pára-choques dianteiro para manter
um bom funcionamento.Conservação do habitáculo
Interior e assentos
Limpar o interior do veículo, incluindo painel de instrumentos e painéis,
apenas com um pano seco ou
produto de limpeza de interiores.
Limpar os estofos de pele com água
limpa e um pano macio. No caso de
forte sujidade, utilizar um produto de
limpeza de peles.
O conjunto de instrumentos e os
visores devem ser limpos apenas com um pano macio humedecido. É
necessário utilizar uma solução de
sabão pouco concentrada.
Limpar estofos de tecido com um
aspirador e escova. Eliminar nódoas
com produto de limpeza de estofos.
Tecidos em têxtil poderão não ter
cores fixas. Isso poderá provocar
descoloração, especialmente em
estofos com cores claras. Nódoas
que se podem tirar e descoloração
deverão ser limpas o mais
rapidamente possível.Limpar os cintos de segurança com
água tépida ou produto de limpeza de
interiores.Atenção
Feche as fitas Velcro uma vez que se estas estiverem abertas,
podem danificar os estofos dos
bancos.
O mesmo aplica-se ao vestuário relativamente aos objectos
afiados, tais como fechos de
correr ou cintos ou calças de
ganga com pregos.
Peças de plástico e de borracha
As peças de plástico e de borracha
podem ser limpas com o mesmo
produto de limpeza utilizado para
limpar a carroçaria. Utilizar produto
de limpeza de interiores se
necessário. Não utilizar qualquer
outro agente. Evitar principalmente
solventes e gasolina. Não utilizar
dispositivos de limpeza a jacto a alta
pressão.
