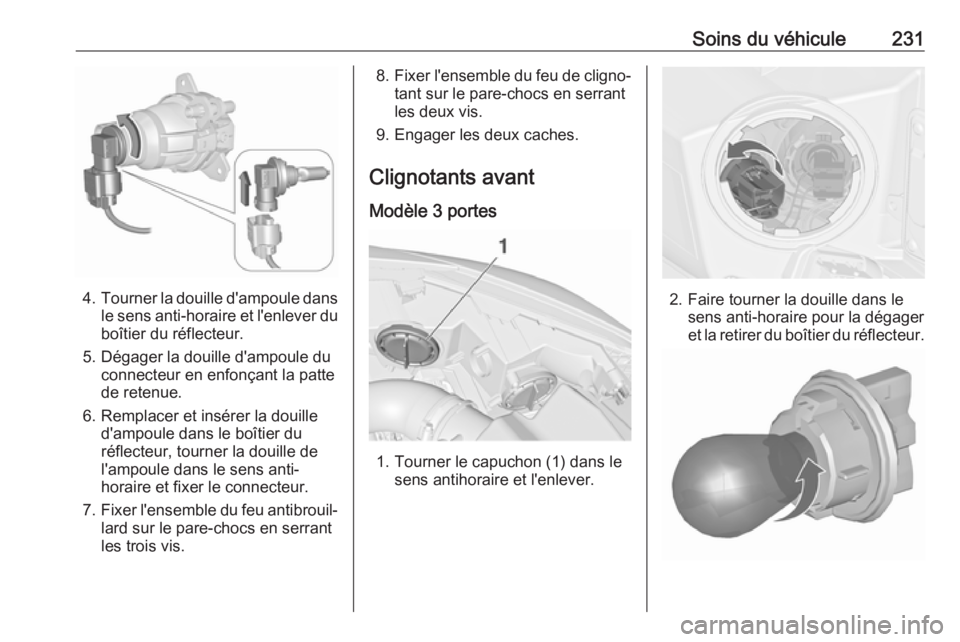

Soins du véhicule231
4.Tourner la douille d'ampoule dans
le sens anti-horaire et l'enlever du boîtier du réflecteur.
5. Dégager la douille d'ampoule du connecteur en enfonçant la pattede retenue.
6. Remplacer et insérer la douille d'ampoule dans le boîtier du
réflecteur, tourner la douille de
l'ampoule dans le sens anti-
horaire et fixer le connecteur.
7. Fixer l'ensemble du feu antibrouil‐
lard sur le pare-chocs en serrantles trois vis.
8. Fixer l'ensemble du feu de cligno‐
tant sur le pare-chocs en serrant
les deux vis.
9. Engager les deux caches.
Clignotants avant Modèle 3 portes
1. Tourner le capuchon (1) dans le sens antihoraire et l'enlever.
2. Faire tourner la douille dans lesens anti-horaire pour la dégager
et la retirer du boîtier du réflecteur.

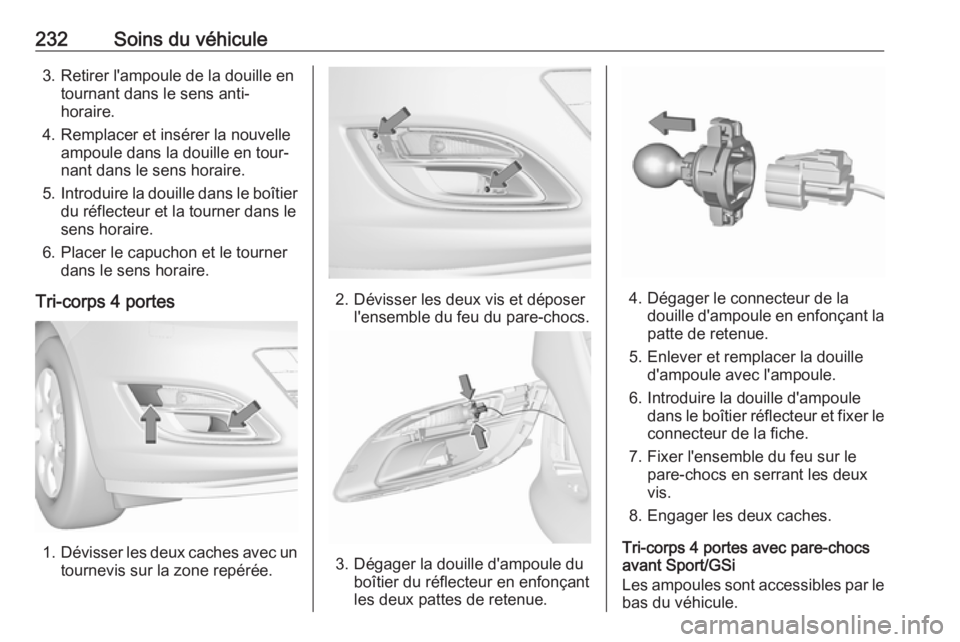

232Soins du véhicule3. Retirer l'ampoule de la douille entournant dans le sens anti-horaire.
4. Remplacer et insérer la nouvelle ampoule dans la douille en tour‐
nant dans le sens horaire.
5. Introduire la douille dans le boîtier
du réflecteur et la tourner dans le
sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.
Tri-corps 4 portes
1. Dévisser les deux caches avec un
tournevis sur la zone repérée.
2. Dévisser les deux vis et déposer l'ensemble du feu du pare-chocs.
3. Dégager la douille d'ampoule duboîtier du réflecteur en enfonçant
les deux pattes de retenue.
4. Dégager le connecteur de la douille d'ampoule en enfonçant la
patte de retenue.
5. Enlever et remplacer la douille d'ampoule avec l'ampoule.
6. Introduire la douille d'ampoule dans le boîtier réflecteur et fixer leconnecteur de la fiche.
7. Fixer l'ensemble du feu sur le pare-chocs en serrant les deux
vis.
8. Engager les deux caches.
Tri-corps 4 portes avec pare-chocs avant Sport/GSi
Les ampoules sont accessibles par le bas du véhicule.

Soins du véhicule233
1. Désencliqueter l'attache ressort,puis la pivoter vers l'arrière.
2. Extraire la douille d'ampoule avec
l'ampoule hors du boîtier du
réflecteur.
3. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
4. Enlever et remplacer la douille d'ampoule avec l'ampoule.
5. Brancher le connecteur.
6. Introduire la douille d'ampoule dans le boîtier du réflecteur.
7. Pivoter l'attache ressort vers l'avant et l'encliqueter.
Feux arrière Modèle 3 portes
1. Détacher le capot sur le côté concerné et le déposer.
2. Dévisser de l'intérieur à la mainles deux écrous de fixation en
plastique.

234Soins du véhicule3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Débrancher la fiche du support d'ampoule.
5. Déposer le support d'ampoule en le tournant et remplacer l'ampouleen la soulevant ou la poussant
légèrement dans la douille et la
faire tourner dans le sens anti-
horaire :
Feu arrière / Feu stop ( 1)
Clignotant ( 2)
Modèle avec diode électroluminescente (LED)
Uniquement le feu de clignotant
( 2 ) peut être changé.
6. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
Brancher la fiche à l'ensemble du
feu. Monter l'ensemble du feu
avec les goupilles de retenue
dans les renfoncements de la
carrosserie et visser les écrous de
fixation en plastique par l'intérieur
du coffre. Fermer le couvercle et
l'encliqueter.
Ensemble d'éclairage sur le hayon
1. Ouvrir le hayon et déposer les capots du côté concerné.
2. Dévisser les trois vis.
3. Dépose l'ensemble de feu arrière du hayon.
4. Déposer le support d'ampoule en le tournant et remplacer l'ampouleen la soulevant ou la poussant
légèrement dans la douille et la
faire tourner dans le sens anti-
horaire :
Feu arrière ( 1)
Feu antibrouillard arrière/feu de recul ( 2), en fonction du côté.
Modèle avec diode
électroluminescente (LED)
Uniquement le feu antibrouillard
arrière et ensuite le feu de recul

Soins du véhicule235(2 ), selon le côté du véhicule,
peuvent être remplacés.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
Poser l'ensemble de feu arrière
dans le hayon et serrer les vis.
Fixer tous les caches.
Tri-corps 4 portes
1. Déposer le capot du côté concerné.
2. Dévisser de l'intérieur à la mainles deux écrous de fixation en
plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer. S'assurer que la goulotte de câbles reste en
place.
4. Débrancher la fiche du support d'ampoule.
5. Déposer le support d'ampoule en le tournant et remplacer l'ampouleen la soulevant ou la poussant
légèrement dans la douille et la
faire tourner dans le sens anti-
horaire :
Feu arrière / Feu stop ( 1)

236Soins du véhiculeClignotant (2)
6. Insérer la douille de l'ampoule et tourner dans le sens horaire.
Brancher la fiche. Monter l'en‐
semble du feu avec les goupilles
de retenue dans les renfonce‐
ments de la carrosserie et visser
les écrous de fixation en plastique par l'intérieur du coffre. Fixer le
capot.
Ensemble d'éclairage sur le hayon
1. Ouvrir le hayon et déposer le capot du côté concerné.
2. Déposer le support d'ampoule enle tournant et remplacer l'ampouleen la soulevant ou la poussant
légèrement dans la douille et la
faire tourner dans le sens anti-
horaire :
Feu arrière ( 1)
Feu antibrouillard arrière/feu de
recul ( 2), en fonction du côté du
véhicule.
3. Insérer la douille de l'ampoule et tourner dans le sens horaire. Fixer
le capot.
Clignotants latéraux
Modèle 3 portes Pour remplacer l'ampoule, déposer le
logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer du côté
droit.

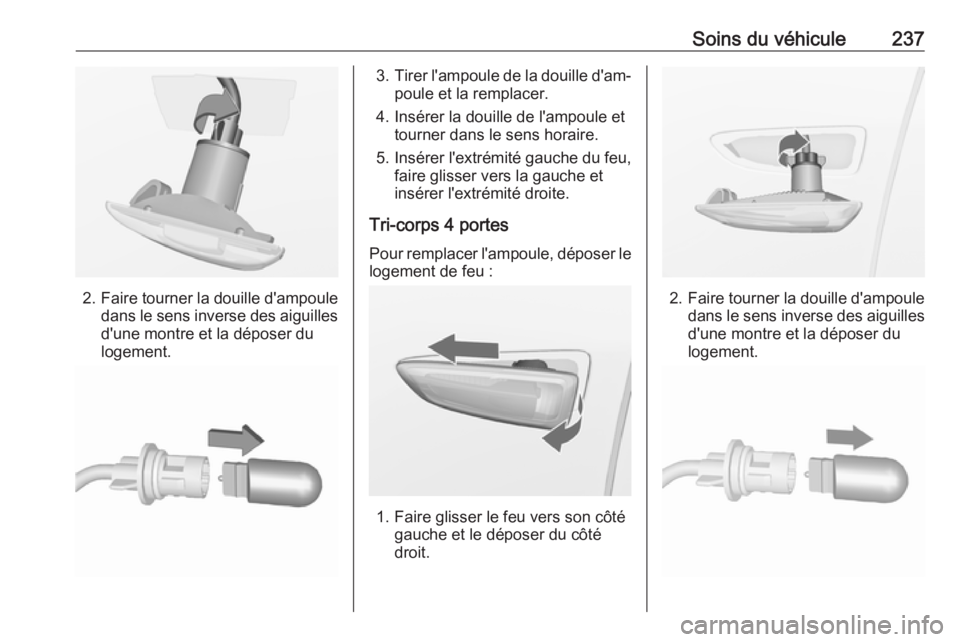

Soins du véhicule237
2.Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du
logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Tri-corps 4 portes Pour remplacer l'ampoule, déposer le
logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer du côté
droit.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du
logement.

238Soins du véhicule3.Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en tournant dans
le sens inverse des aiguilles d'une montre.
4. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et tourner dans
le sens des aiguilles d'une
montre.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Éclairage intérieur Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre Faire remplacer les ampoules par un
atelier.
