Soins du véhicule223Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie Opel d'origine peut réduire les
performances.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 152.
Charge de la batterie du véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la
tension de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la
batterie du véhicule peut être
endommagée.
Démarrage par câbles auxiliaires 3 265.
Étiquette d'avertissement
Signification des symboles :
● Pas d'étincelles ni de flammes nues et ne pas fumer.
● Toujours se protéger les yeux. Les gaz explosifs peuvent causer
une cécité ou des blessures.
● Conserver la batterie du véhicule
hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.
● Pour plus d'informations, consul‐ ter le manuel d'utilisation.
● Du gaz explosif peut être présent
aux alentours de la batterie du
véhicule.
Purge du système d'alimentation en gazole(diesel)
Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu au moins cinq secondes. Si le moteur ne démarre pas, prendre contact
avec un atelier.

224Soins du véhiculeRemplacement des balaisd'essuie-glace
Soulever le bras d'essuie-glace
jusqu'il reste en position soulevée,
enfoncer le bouton pour libérer le
balai d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Balai d'essuie-glace de la lunette
arrière
Soulever le bras d'essuie-glace.
Dégager le balai d'essuie-glace
comme illustré et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
Couper le contact et désactiver les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.
Vérification d'ampoule Après le remplacement d'une
ampoule, mettre le contact, opérer et
vérifier les feux.

Soins du véhicule225Phares halogènes
Tri-corps 4 portes
Les phares halogènes ont des
ampoules différentes pour les feux de route et les feux de croisement.
Feu de croisement (1) ampoule exté‐
rieure.
Feux de route (2) ampoule intérieure.
Feu de position / feu de jour (3) .
Feux de croisement (1)
1. Tourner le capuchon (1) dans le
sens antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
4. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
5. Placer le capuchon et le tourner dans le sens horaire.

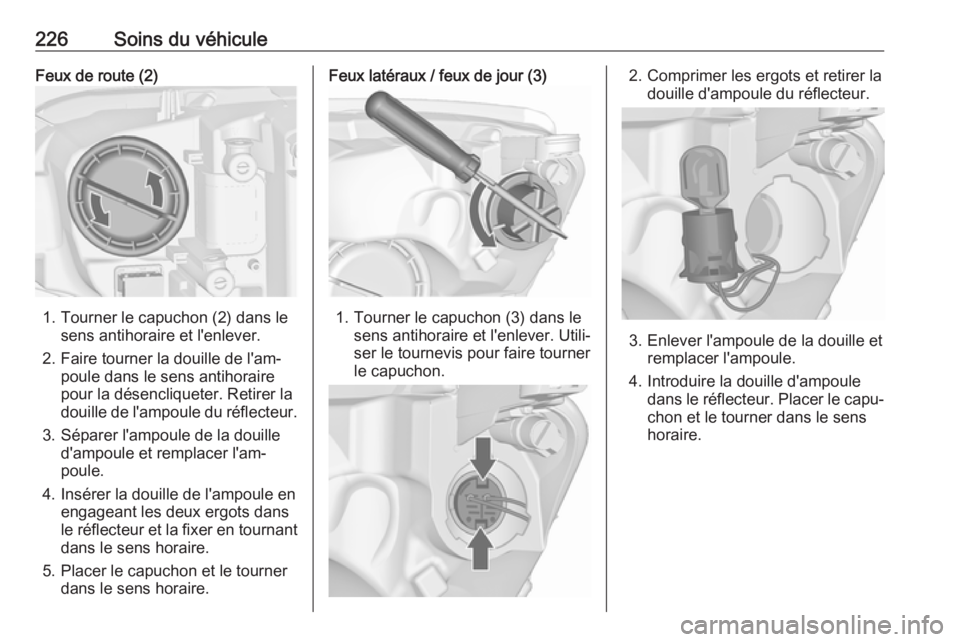

226Soins du véhiculeFeux de route (2)
1. Tourner le capuchon (2) dans lesens antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
4. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
5. Placer le capuchon et le tourner dans le sens horaire.
Feux latéraux / feux de jour (3)
1. Tourner le capuchon (3) dans le sens antihoraire et l'enlever. Utili‐
ser le tournevis pour faire tourner
le capuchon.
2. Comprimer les ergots et retirer la douille d'ampoule du réflecteur.
3. Enlever l'ampoule de la douille etremplacer l'ampoule.
4. Introduire la douille d'ampoule dans le réflecteur. Placer le capu‐
chon et le tourner dans le sens
horaire.

Soins du véhicule227Modèle 3 portes
Phare Bi-Halogène (1) avec une
ampoule pour feu de route et feu de croisement.
Feu de position / feu de jour (2) .
Feu de route/de croisement (1)
1. Tourner le capuchon (1) dans le
sens antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule au
connecteur.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.

228Soins du véhiculeFeu latéral / feu de jour (2)
1. Faire tourner la douille de l'am‐poule (2) dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
2. Retirer l'ampoule de la douille en tirant.
3. Remplacer et insérer la nouvelle ampoule dans la douille.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire.
Éclairage directionnel adaptatif9 Danger
Le système d'éclairage direction‐
nel adaptatif utilise des phares au
xénon.
Les phares au xénon fonctionnent sous très haute tension électrique. Ne pas toucher. Faire remplacer
les ampoules par un atelier.
Les jeux de jour/ les feux de position
sont conçus comme des diodes élec‐ troluminescentes (DEL) et ne
peuvent pas être changés.
Les ampoules pour l'éclairage de
changement de direction peuvent
être changées.
Éclairage de changement de
direction
1. Tourner le capuchon dans le sens
antihoraire et l'enlever.

Soins du véhicule2292. Faire tourner la douille de l'am‐poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Désengager l'ampoule du connecteur en tirant.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule au
connecteur.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.
Feux antibrouillard
Modèle 3 portes
1. Décliqueter le couvercle avec un tournevis dans le logement et
déposer le cache.
2. Dévisser les deux vis et déposer l'ensemble du feu du pare-chocs.

230Soins du véhicule3.Tourner la douille d'ampoule dans
le sens anti-horaire et l'enlever duboîtier du réflecteur.
4. Dégager la douille d'ampoule du connecteur en enfonçant la pattede retenue.
5. Retirer et remplacer la douille d'ampoule avec une ampoule et
fixer le connecteur.
6. Insérer la douille de l'ampoule dans le boîtier du réflecteur, en la
tournant dans le sens horaire pour encliqueter.
7. Poser l'ensemble du feu en vissant les deux vis.
8. Assembler le cache et l'enclique‐ ter.Tri-corps 4 portes
1.Dévisser les deux caches avec un
tournevis sur la zone repérée.
2. Dévisser les deux vis et déposer l'ensemble du feu de clignotant dupare-chocs.
3. Dévisser les trois vis et déposer l'ensemble du feu antibrouillard
du pare-chocs.
