Fotele, elementy bezpieczeństwa63Rozmiar i typ fotelika ISOFIXA - ISO/F3:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresuod 9 do 18 kgB - ISO/F2:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kgB1 - ISO/F2X:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kgC - ISO/R3:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kgD - ISO/R2:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kgE - ISO/R1:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg

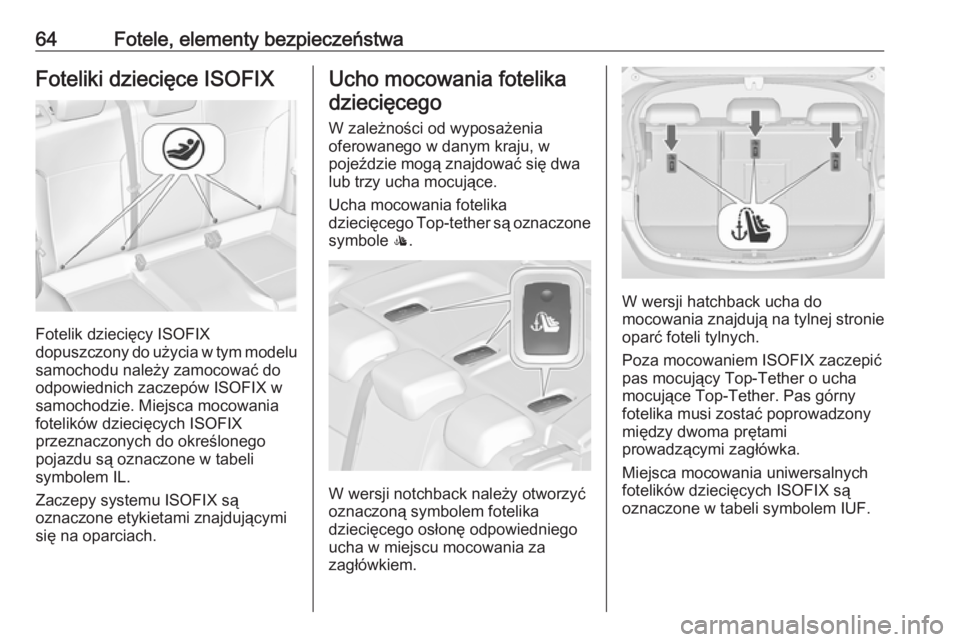

64Fotele, elementy bezpieczeństwaFoteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL.
Zaczepy systemu ISOFIX są
oznaczone etykietami znajdującymi
się na oparciach.
Ucho mocowania fotelika
dziecięcego
W zależności od wyposażenia
oferowanego w danym kraju, w
pojeździe mogą znajdować się dwa lub trzy ucha mocujące.
Ucha mocowania fotelika
dziecięcego Top-tether są oznaczone
symbole :.
W wersji notchback należy otworzyć
oznaczoną symbolem fotelika
dziecięcego osłonę odpowiedniego
ucha w miejscu mocowania za
zagłówkiem.
W wersji hatchback ucha do
mocowania znajdują na tylnej stronie
oparć foteli tylnych.
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są oznaczone w tabeli symbolem IUF.

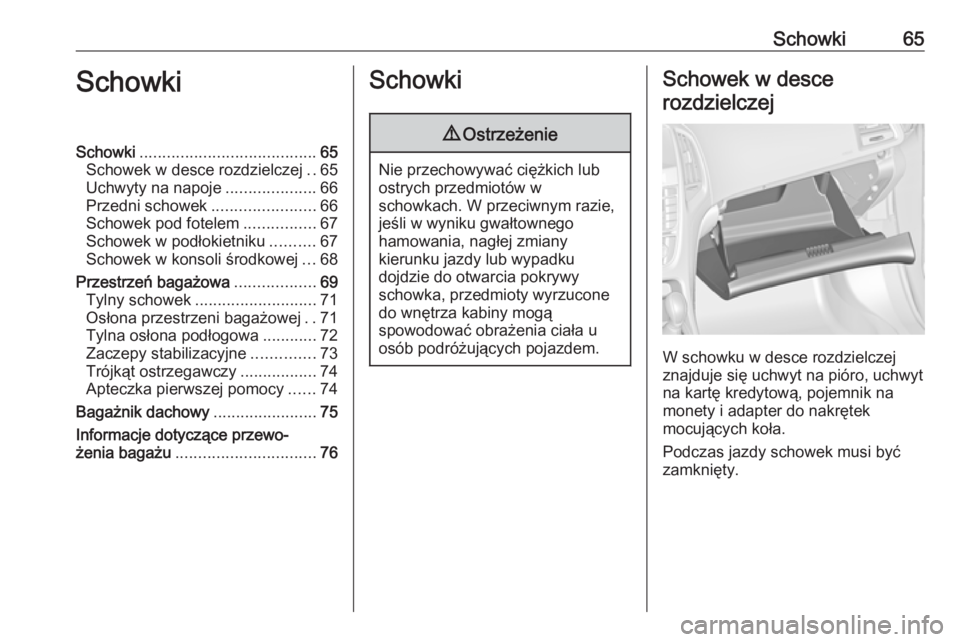

Schowki65SchowkiSchowki....................................... 65
Schowek w desce rozdzielczej ..65
Uchwyty na napoje ....................66
Przedni schowek .......................66
Schowek pod fotelem ................67
Schowek w podłokietniku ..........67
Schowek w konsoli środkowej ...68
Przestrzeń bagażowa ..................69
Tylny schowek ........................... 71
Osłona przestrzeni bagażowej ..71
Tylna osłona podłogowa ............72
Zaczepy stabilizacyjne ..............73
Trójkąt ostrzegawczy .................74
Apteczka pierwszej pomocy ......74
Bagażnik dachowy .......................75
Informacje dotyczące przewo‐
żenia bagażu ............................... 76Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W schowku w desce rozdzielczej
znajduje się uchwyt na pióro, uchwyt na kartę kredytową, pojemnik na
monety i adapter do nakrętek
mocujących koła.
Podczas jazdy schowek musi być zamknięty.

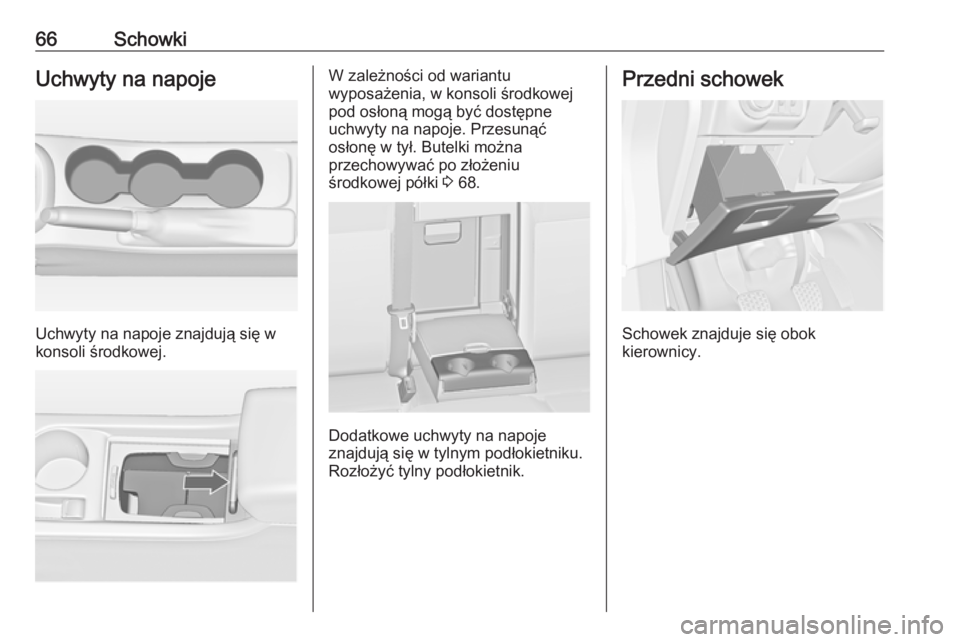

66SchowkiUchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej.
W zależności od wariantu
wyposażenia, w konsoli środkowej
pod osłoną mogą być dostępne
uchwyty na napoje. Przesunąć
osłonę w tył. Butelki można
przechowywać po złożeniu
środkowej półki 3 68.
Dodatkowe uchwyty na napoje
znajdują się w tylnym podłokietniku.
Rozłożyć tylny podłokietnik.
Przedni schowek
Schowek znajduje się obok
kierownicy.

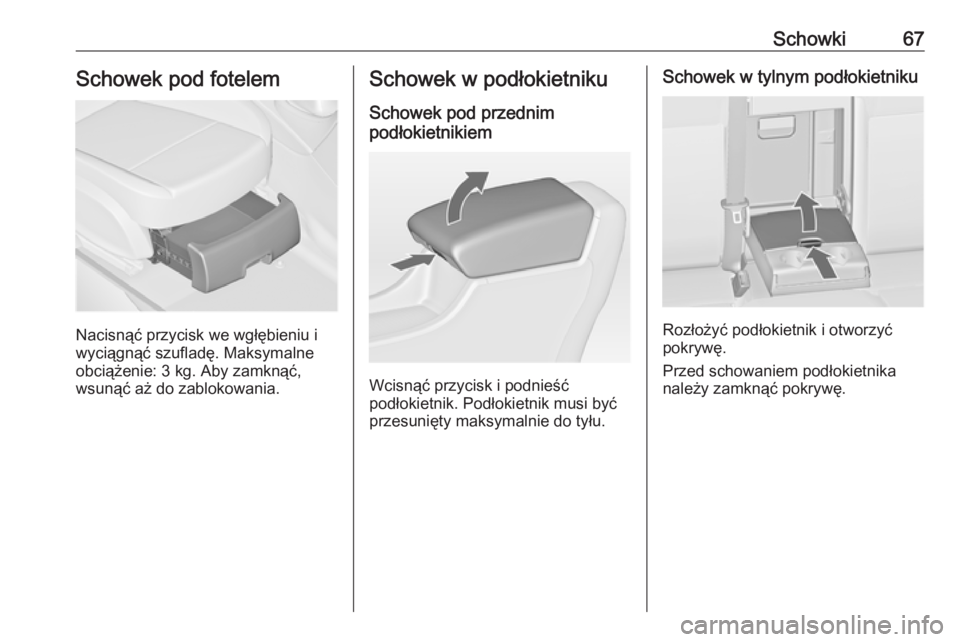

Schowki67Schowek pod fotelem
Nacisnąć przycisk we wgłębieniu i
wyciągnąć szufladę. Maksymalne obciążenie: 3 kg. Aby zamknąć,
wsunąć aż do zablokowania.
Schowek w podłokietniku
Schowek pod przednim
podłokietnikiem
Wcisnąć przycisk i podnieść
podłokietnik. Podłokietnik musi być przesunięty maksymalnie do tyłu.
Schowek w tylnym podłokietniku
Rozłożyć podłokietnik i otworzyć
pokrywę.
Przed schowaniem podłokietnika
należy zamknąć pokrywę.

68SchowkiSchowek w konsoli
środkowej
Przednia konsola
Pojemnik może być używany do
przechowywania małych
przedmiotów.
W zależności od wersji, schowek może znajdować się pod pokrywą.
Przesunąć osłonę w tył.
Nacisnąć przycisk, aby wyjąć ramkę
uchwytu na napoje. Ramkę można
przechować w schowku w desce
rozdzielczej.
Kolejny schowek znajduje się pod
środkową półką. Złożyć środkową
półkę i zablokować w położeniu
pionowym. Ramkę uchwytu na
napoje można ponownie zamocować
w celu przechowywania butelek.
Tylna konsola
Wyciągnąć szufladkę.
Przestroga
Nie używać do popiołu ani
łatwopalnych przedmiotów.

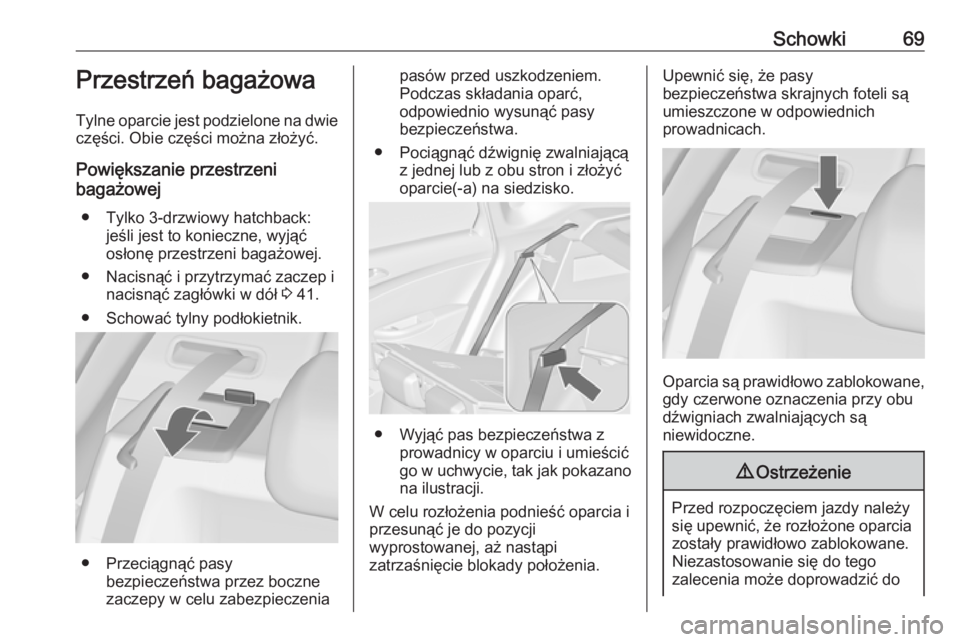

Schowki69Przestrzeń bagażowa
Tylne oparcie jest podzielone na dwie części. Obie części można złożyć.
Powiększanie przestrzeni
bagażowej
● Tylko 3-drzwiowy hatchback: jeśli jest to konieczne, wyjąć
osłonę przestrzeni bagażowej.
● Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 41.
● Schować tylny podłokietnik.
● Przeciągnąć pasy bezpieczeństwa przez boczne
zaczepy w celu zabezpieczenia
pasów przed uszkodzeniem. Podczas składania oparć,
odpowiednio wysunąć pasy
bezpieczeństwa.
● Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
● Wyjąć pas bezpieczeństwa z prowadnicy w oparciu i umieścićgo w uchwycie, tak jak pokazano
na ilustracji.
W celu rozłożenia podnieść oparcia i
przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Upewnić się, że pasy
bezpieczeństwa skrajnych foteli są
umieszczone w odpowiednich
prowadnicach.
Oparcia są prawidłowo zablokowane, gdy czerwone oznaczenia przy obu
dźwigniach zwalniających są
niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do

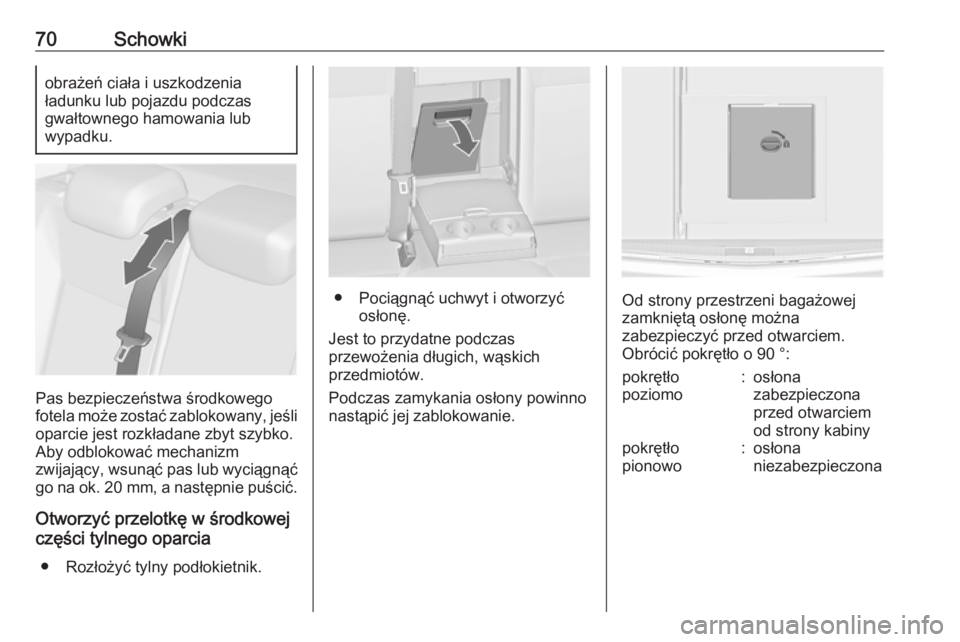

70Schowkiobrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć
go na ok. 20 mm, a następnie puścić.
Otworzyć przelotkę w środkowej
części tylnego oparcia
● Rozłożyć tylny podłokietnik.
● Pociągnąć uchwyt i otworzyć osłonę.
Jest to przydatne podczas
przewożenia długich, wąskich
przedmiotów.
Podczas zamykania osłony powinno
nastąpić jej zablokowanie.Od strony przestrzeni bagażowej
zamkniętą osłonę można
zabezpieczyć przed otwarciem.
Obrócić pokrętło o 90 °:
pokrętło
poziomo:osłona
zabezpieczona
przed otwarciem
od strony kabinypokrętło
pionowo:osłona
niezabezpieczona
