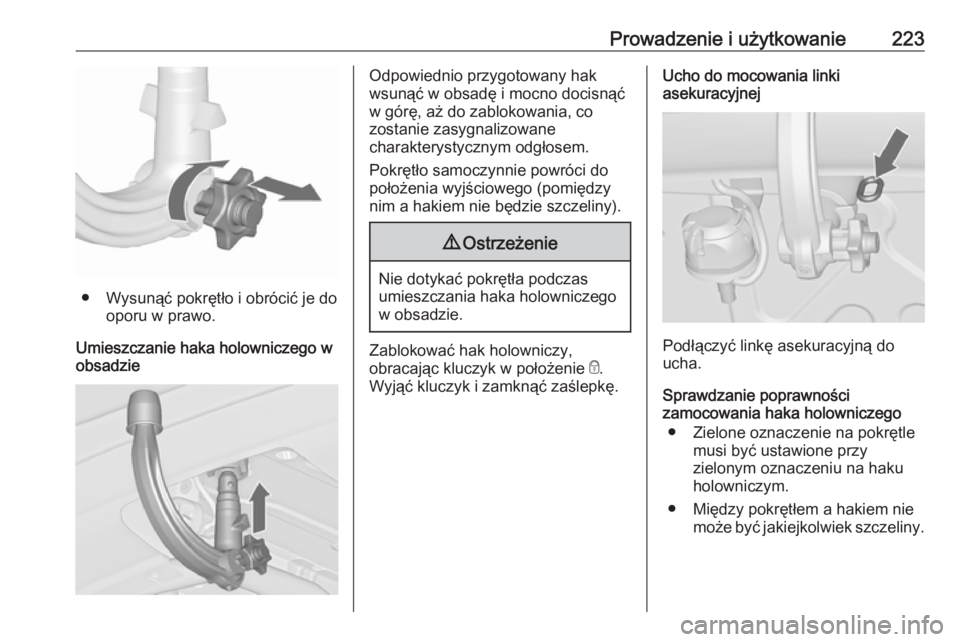

Prowadzenie i użytkowanie223
● Wysunąć pokrętło i obrócić je dooporu w prawo.
Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.
Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
● Zielone oznaczenie na pokrętle musi być ustawione przy
zielonym oznaczeniu na haku
holowniczym.
● Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.

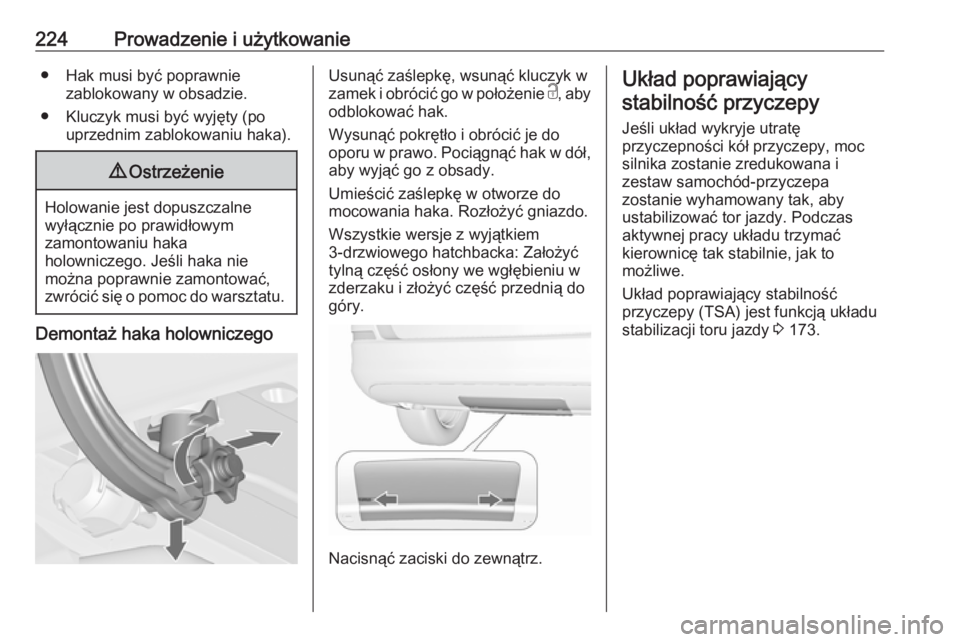

224Prowadzenie i użytkowanie● Hak musi być poprawniezablokowany w obsadzie.
● Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować,
zwrócić się o pomoc do warsztatu.
Demontaż haka holowniczego
Usunąć zaślepkę, wsunąć kluczyk w
zamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do
oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka. Rozłożyć gniazdo.
Wszystkie wersje z wyjątkiem
3-drzwiowego hatchbacka: Założyć tylną część osłony we wgłębieniu w
zderzaku i złożyć część przednią do
góry.
Nacisnąć zaciski do zewnątrz.
Układ poprawiający
stabilność przyczepy
Jeśli układ wykryje utratę
przyczepności kół przyczepy, moc
silnika zostanie zredukowana i
zestaw samochód-przyczepa
zostanie wyhamowany tak, aby
ustabilizować tor jazdy. Podczas aktywnej pracy układu trzymać
kierownicę tak stabilnie, jak to
możliwe.
Układ poprawiający stabilność
przyczepy (TSA) jest funkcją układu
stabilizacji toru jazdy 3 173.

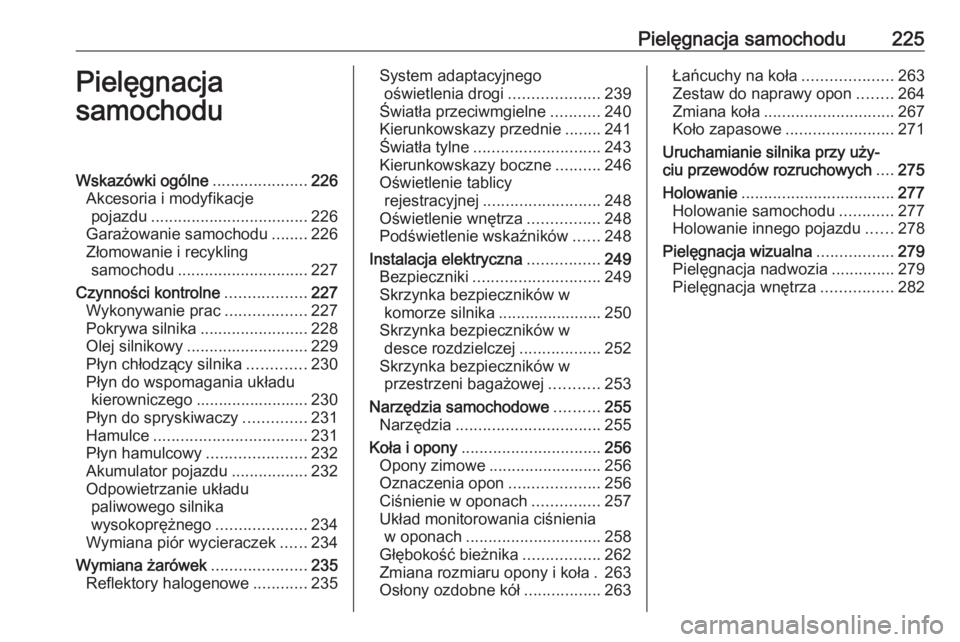

Pielęgnacja samochodu225Pielęgnacja
samochoduWskazówki ogólne .....................226
Akcesoria i modyfikacje pojazdu ................................... 226
Garażowanie samochodu ........226
Złomowanie i recykling samochodu ............................. 227
Czynności kontrolne ..................227
Wykonywanie prac ..................227
Pokrywa silnika ........................228
Olej silnikowy ........................... 229
Płyn chłodzący silnika .............230
Płyn do wspomagania układu kierowniczego ......................... 230
Płyn do spryskiwaczy ..............231
Hamulce .................................. 231
Płyn hamulcowy ......................232
Akumulator pojazdu .................232
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................234
Wymiana piór wycieraczek ......234
Wymiana żarówek .....................235
Reflektory halogenowe ............235System adaptacyjnego
oświetlenia drogi ....................239
Światła przeciwmgielne ...........240
Kierunkowskazy przednie ........241
Światła tylne ............................ 243
Kierunkowskazy boczne ..........246
Oświetlenie tablicy rejestracyjnej .......................... 248
Oświetlenie wnętrza ................248
Podświetlenie wskaźników ......248
Instalacja elektryczna ................249
Bezpieczniki ............................ 249
Skrzynka bezpieczników w komorze silnika ....................... 250
Skrzynka bezpieczników w desce rozdzielczej ..................252
Skrzynka bezpieczników w przestrzeni bagażowej ...........253
Narzędzia samochodowe ..........255
Narzędzia ................................ 255
Koła i opony ............................... 256
Opony zimowe ......................... 256
Oznaczenia opon ....................256
Ciśnienie w oponach ...............257
Układ monitorowania ciśnienia w oponach .............................. 258
Głębokość bieżnika .................262
Zmiana rozmiaru opony i koła . 263
Osłony ozdobne kół .................263Łańcuchy na koła ....................263
Zestaw do naprawy opon ........264
Zmiana koła ............................. 267
Koło zapasowe ........................ 271
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....275
Holowanie .................................. 277
Holowanie samochodu ............277
Holowanie innego pojazdu ......278
Pielęgnacja wizualna .................279
Pielęgnacja nadwozia ..............279
Pielęgnacja wnętrza ................282

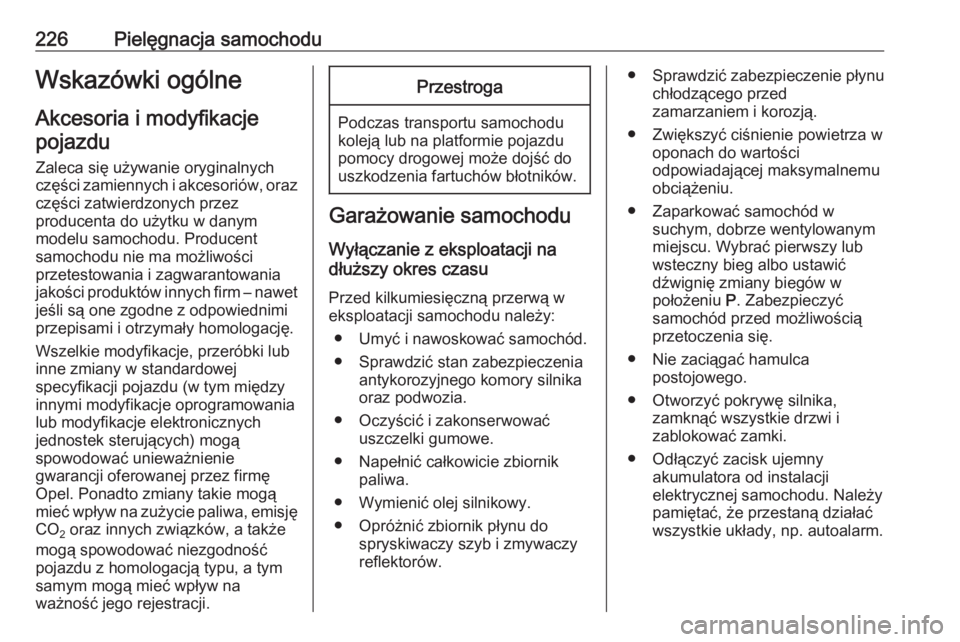

226Pielęgnacja samochoduWskazówki ogólne
Akcesoria i modyfikacje pojazdu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Wszelkie modyfikacje, przeróbki lubinne zmiany w standardowej
specyfikacji pojazdu (w tym między
innymi modyfikacje oprogramowania
lub modyfikacje elektronicznych
jednostek sterujących) mogą
spowodować unieważnienie
gwarancji oferowanej przez firmę
Opel. Ponadto zmiany takie mogą mieć wpływ na zużycie paliwa, emisję CO 2 oraz innych związków, a także
mogą spowodować niezgodność
pojazdu z homologacją typu, a tym
samym mogą mieć wpływ na
ważność jego rejestracji.Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu
Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
● Umyć i nawoskować samochód.
● Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
● Oczyścić i zakonserwować uszczelki gumowe.
● Napełnić całkowicie zbiornik paliwa.
● Wymienić olej silnikowy.
● Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić zabezpieczenie płynu chłodzącego przed
zamarzaniem i korozją.
● Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.
● Zaparkować samochód w suchym, dobrze wentylowanym
miejscu. Wybrać pierwszy lub
wsteczny bieg albo ustawić
dźwignię zmiany biegów w
położeniu P. Zabezpieczyć
samochód przed możliwością
przetoczenia się.
● Nie zaciągać hamulca postojowego.
● Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
● Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu. Należy
pamiętać, że przestaną działać
wszystkie układy, np. autoalarm.

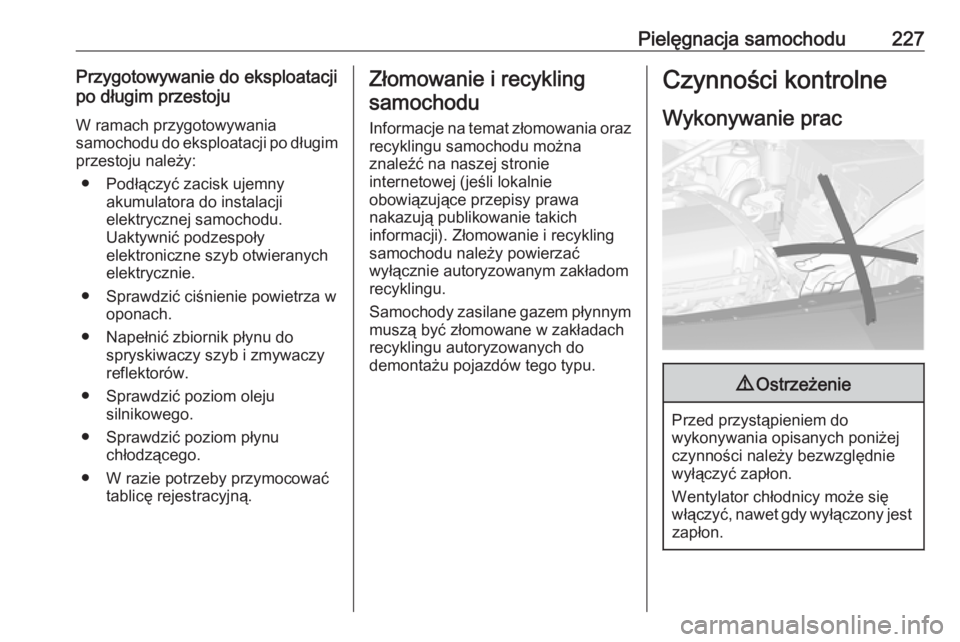

Pielęgnacja samochodu227Przygotowywanie do eksploatacji
po długim przestoju
W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
● Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.
Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.
● Sprawdzić ciśnienie powietrza w oponach.
● Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić poziom oleju silnikowego.
● Sprawdzić poziom płynu chłodzącego.
● W razie potrzeby przymocować tablicę rejestracyjną.Złomowanie i recykling
samochodu
Informacje na temat złomowania oraz recyklingu samochodu można
znaleźć na naszej stronie
internetowej (jeśli lokalnie
obowiązujące przepisy prawa
nakazują publikowanie takich
informacji). Złomowanie i recykling samochodu należy powierzać
wyłącznie autoryzowanym zakładom
recyklingu.
Samochody zasilane gazem płynnym
muszą być złomowane w zakładach
recyklingu autoryzowanych do
demontażu pojazdów tego typu.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.

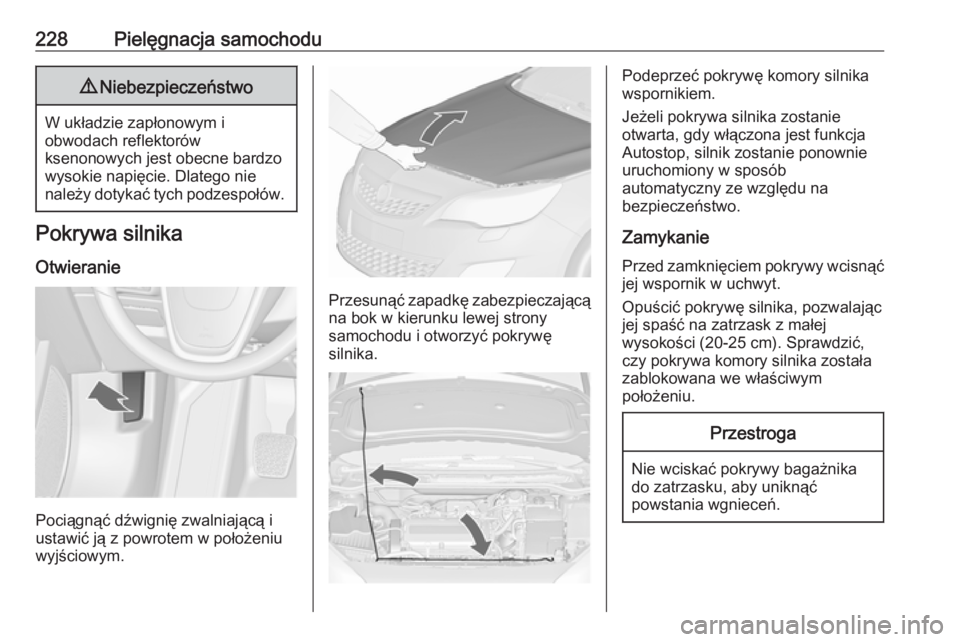

228Pielęgnacja samochodu9Niebezpieczeństwo
W układzie zapłonowym i
obwodach reflektorów
ksenonowych jest obecne bardzo
wysokie napięcie. Dlatego nie
należy dotykać tych podzespołów.
Pokrywa silnika
Otwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Przesunąć zapadkę zabezpieczającą na bok w kierunku lewej strony
samochodu i otworzyć pokrywę
silnika.
Podeprzeć pokrywę komory silnika
wspornikiem.
Jeżeli pokrywa silnika zostanie
otwarta, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny ze względu na
bezpieczeństwo.
Zamykanie Przed zamknięciem pokrywy wcisnąćjej wspornik w uchwyt.
Opuścić pokrywę silnika, pozwalając
jej spaść na zatrzask z małej
wysokości (20-25 cm). Sprawdzić, czy pokrywa komory silnika została
zablokowana we właściwym
położeniu.Przestroga
Nie wciskać pokrywy bagażnika
do zatrzasku, aby uniknąć
powstania wgnieceń.

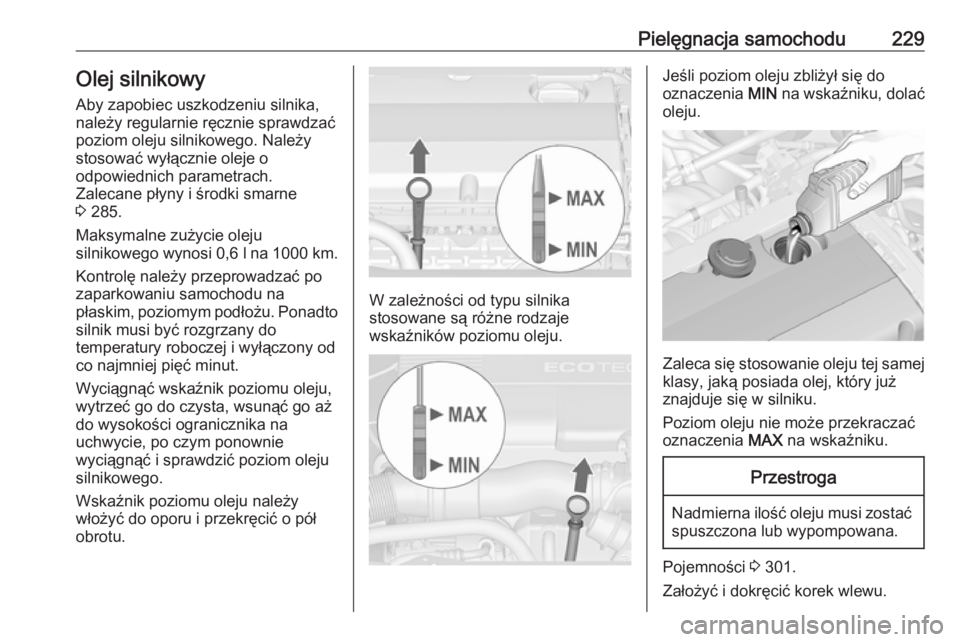

Pielęgnacja samochodu229Olej silnikowy
Aby zapobiec uszkodzeniu silnika, należy regularnie ręcznie sprawdzać poziom oleju silnikowego. Należy
stosować wyłącznie oleje o
odpowiednich parametrach.
Zalecane płyny i środki smarne
3 285.
Maksymalne zużycie oleju
silnikowego wynosi 0,6 l na 1000 km.
Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto
silnik musi być rozgrzany do
temperatury roboczej i wyłączony od co najmniej pięć minut.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć go do czysta, wsunąć go aż
do wysokości ogranicznika na
uchwycie, po czym ponownie
wyciągnąć i sprawdzić poziom oleju
silnikowego.
Wskaźnik poziomu oleju należy
włożyć do oporu i przekręcić o pół
obrotu.
W zależności od typu silnika
stosowane są różne rodzaje
wskaźników poziomu oleju.
Jeśli poziom oleju zbliżył się do
oznaczenia MIN na wskaźniku, dolać
oleju.
Zaleca się stosowanie oleju tej samej
klasy, jaką posiada olej, który już
znajduje się w silniku.
Poziom oleju nie może przekraczać
oznaczenia MAX na wskaźniku.
Przestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana.
Pojemności 3 301.
Założyć i dokręcić korek wlewu.

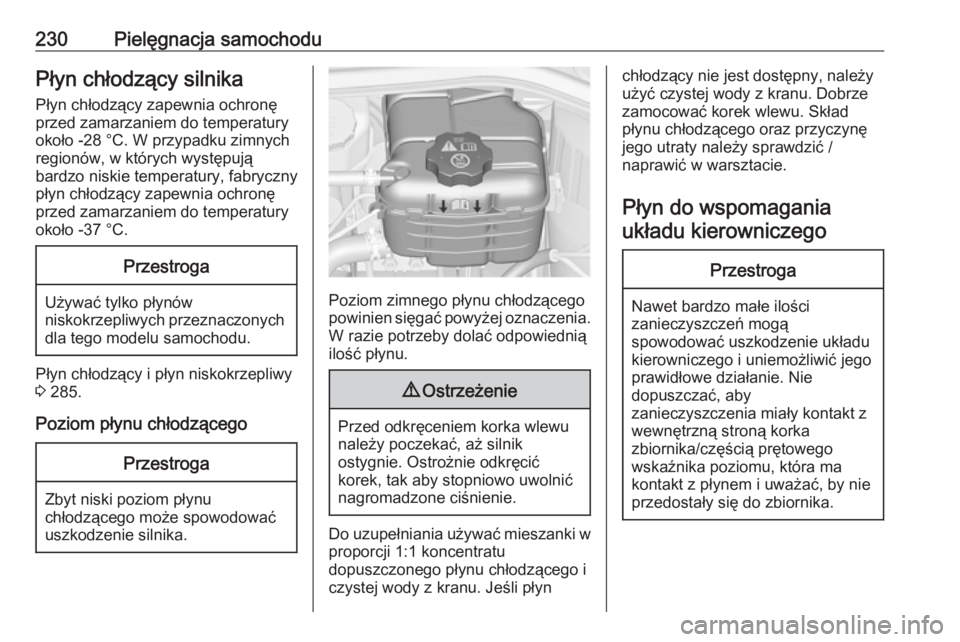

230Pielęgnacja samochoduPłyn chłodzący silnika
Płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -28 °C. W przypadku zimnych
regionów, w których występują
bardzo niskie temperatury, fabryczny
płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -37 °C.Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych dla tego modelu samochodu.
Płyn chłodzący i płyn niskokrzepliwy
3 285.
Poziom płynu chłodzącego
Przestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia.
W razie potrzeby dolać odpowiednią
ilość płynu.
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Do uzupełniania używać mieszanki w proporcji 1:1 koncentratu
dopuszczonego płynu chłodzącego i czystej wody z kranu. Jeśli płyn
chłodzący nie jest dostępny, należy
użyć czystej wody z kranu. Dobrze zamocować korek wlewu. Skład
płynu chłodzącego oraz przyczynę
jego utraty należy sprawdzić /
naprawić w warsztacie.
Płyn do wspomagania układu kierowniczegoPrzestroga
Nawet bardzo małe ilości
zanieczyszczeń mogą
spowodować uszkodzenie układu
kierowniczego i uniemożliwić jego
prawidłowe działanie. Nie
dopuszczać, aby
zanieczyszczenia miały kontakt z
wewnętrzną stroną korka
zbiornika/częścią prętowego
wskaźnika poziomu, która ma
kontakt z płynem i uważać, by nie
przedostały się do zbiornika.
