2017 OPEL ASTRA J Instrukcja obsługi (in Polish)

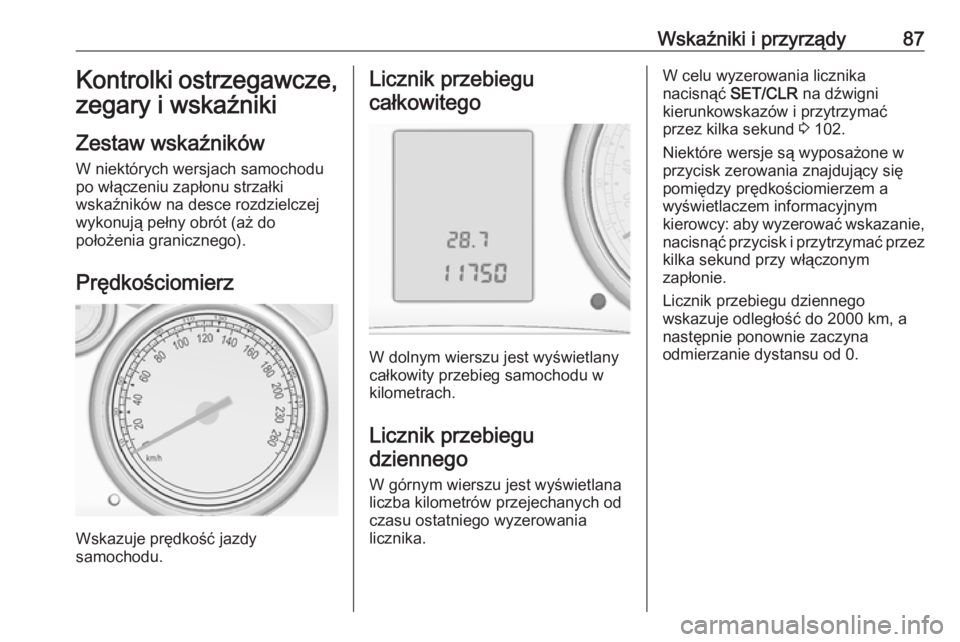

Wskaźniki i przyrządy87Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
W niektórych wersjach samochodu
po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
W dolnym wierszu jest wyświetlany
całkowity przebieg samochodu w kilometrach.
Licznik przebiegu
dziennego
W górnym wierszu jest wyświetlana
liczba kilometrów przejechanych od
czasu ostatniego wyzerowania
licznika.
W celu wyzerowania licznika
nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać
przez kilka sekund 3 102.
Niektóre wersje są wyposażone w
przycisk zerowania znajdujący się
pomiędzy prędkościomierzem a
wyświetlaczem informacyjnym
kierowcy: aby wyzerować wskazanie, nacisnąć przycisk i przytrzymać przez
kilka sekund przy włączonym
zapłonie.
Licznik przebiegu dziennego
wskazuje odległość do 2000 km, a
następnie ponownie zaczyna
odmierzanie dystansu od 0.

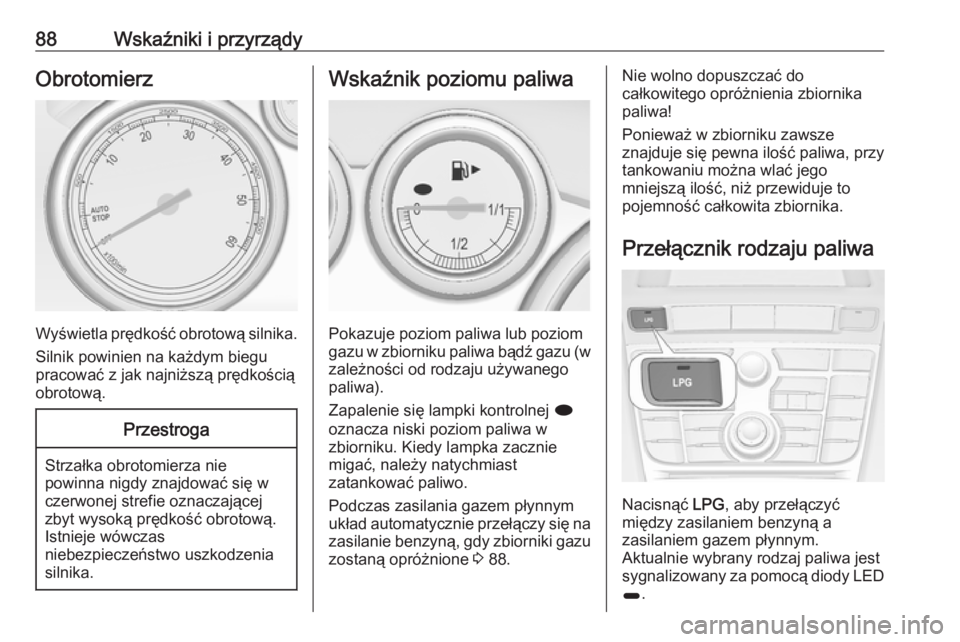

88Wskaźniki i przyrządyObrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Pokazuje poziom paliwa lub poziom
gazu w zbiorniku paliwa bądź gazu (w zależności od rodzaju używanegopaliwa).
Zapalenie się lampki kontrolnej i
oznacza niski poziom paliwa w zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast
zatankować paliwo.
Podczas zasilania gazem płynnym
układ automatycznie przełączy się na
zasilanie benzyną, gdy zbiorniki gazu zostaną opróżnione 3 88.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.
Przełącznik rodzaju paliwa
Nacisnąć LPG
, aby przełączyć
między zasilaniem benzyną a
zasilaniem gazem płynnym.
Aktualnie wybrany rodzaj paliwa jest
sygnalizowany za pomocą diody LED 1 .

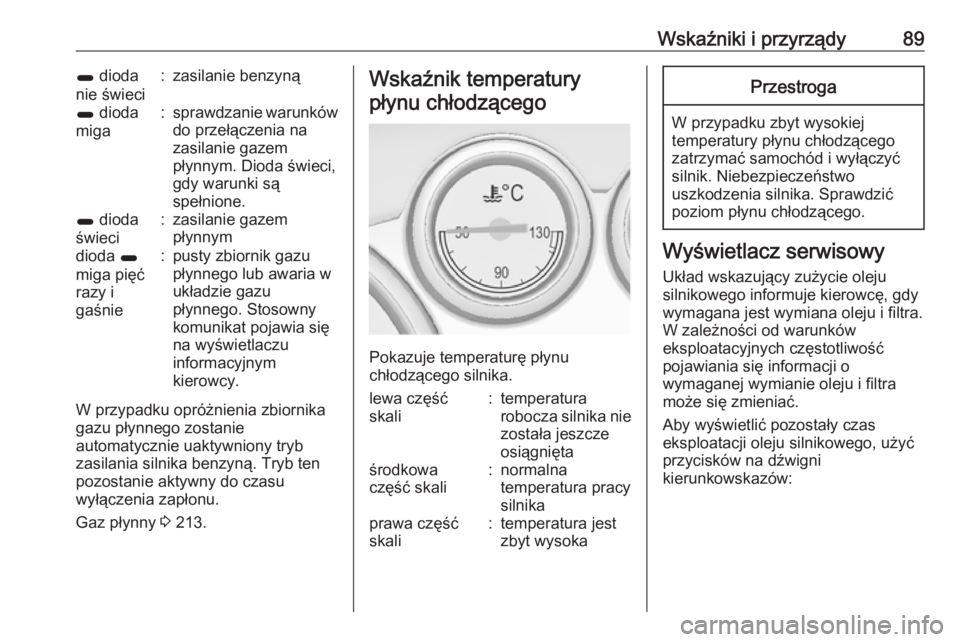

Wskaźniki i przyrządy891 dioda
nie świeci:zasilanie benzyną1 dioda
miga:sprawdzanie warunków
do przełączenia na
zasilanie gazem
płynnym. Dioda świeci, gdy warunki są
spełnione.1 dioda
świeci:zasilanie gazem
płynnymdioda 1
miga pięć
razy i
gaśnie:pusty zbiornik gazu
płynnego lub awaria w
układzie gazu
płynnego. Stosowny
komunikat pojawia się
na wyświetlaczu
informacyjnym
kierowcy.
W przypadku opróżnienia zbiornika
gazu płynnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten
pozostanie aktywny do czasu
wyłączenia zapłonu.
Gaz płynny 3 213.
Wskaźnik temperatury
płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
lewa część
skali:temperatura
robocza silnika nie została jeszcze
osiągniętaśrodkowa
część skali:normalna
temperatura pracy
silnikaprawa część
skali:temperatura jest
zbyt wysokaPrzestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ wskazujący zużycie oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Aby wyświetlić pozostały czas
eksploatacji oleju silnikowego, użyć
przycisków na dźwigni
kierunkowskazów:

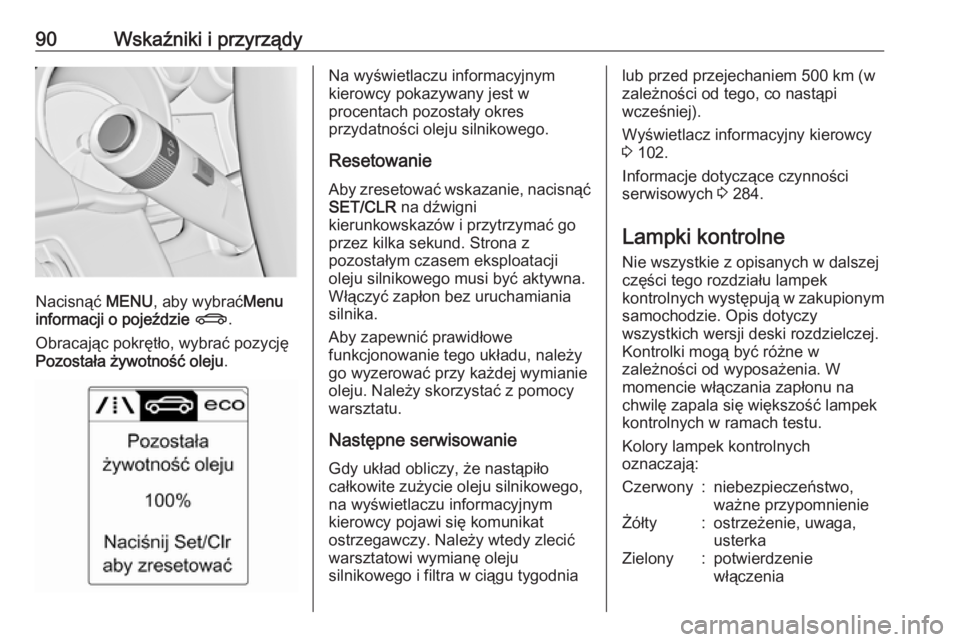

90Wskaźniki i przyrządy
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe X .
Obracając pokrętło, wybrać pozycję
Pozostała żywotność oleju .
Na wyświetlaczu informacyjnym
kierowcy pokazywany jest w
procentach pozostały okres
przydatności oleju silnikowego.
Resetowanie
Aby zresetować wskazanie, nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać go
przez kilka sekund. Strona z
pozostałym czasem eksploatacji
oleju silnikowego musi być aktywna.
Włączyć zapłon bez uruchamiania
silnika.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy
go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu.
Następne serwisowanieGdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego, na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy. Należy wtedy zlecić
warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnialub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Wyświetlacz informacyjny kierowcy
3 102.
Informacje dotyczące czynności
serwisowych 3 284.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej. Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:Czerwony:niebezpieczeństwo,
ważne przypomnienieŻółty:ostrzeżenie, uwaga,
usterkaZielony:potwierdzenie
włączenia

Wskaźniki i przyrządy91Niebieski:potwierdzenie
włączeniaBiały:potwierdzenie
włączenia

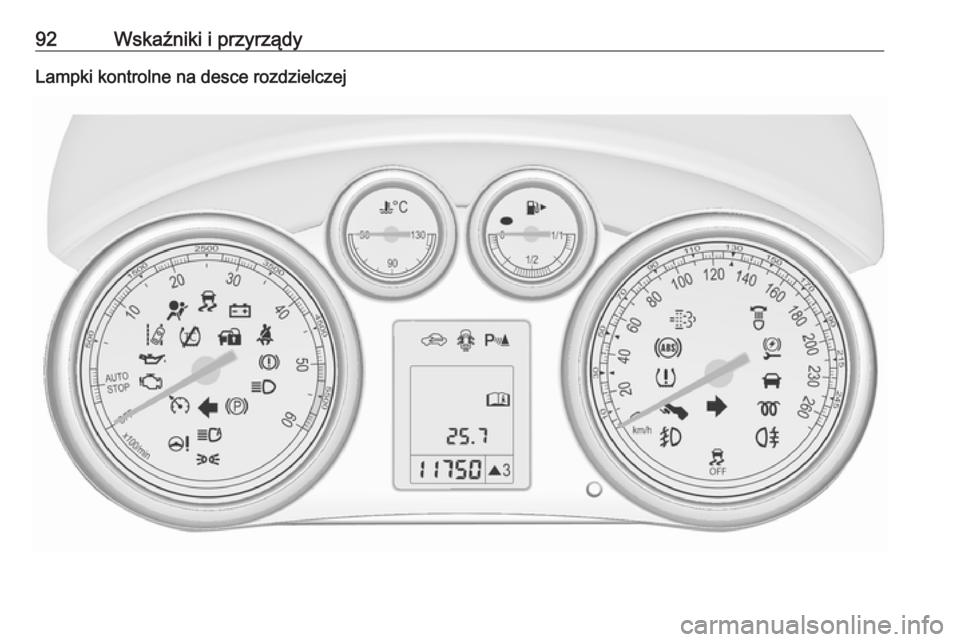

92Wskaźniki i przyrządyLampki kontrolne na desce rozdzielczej

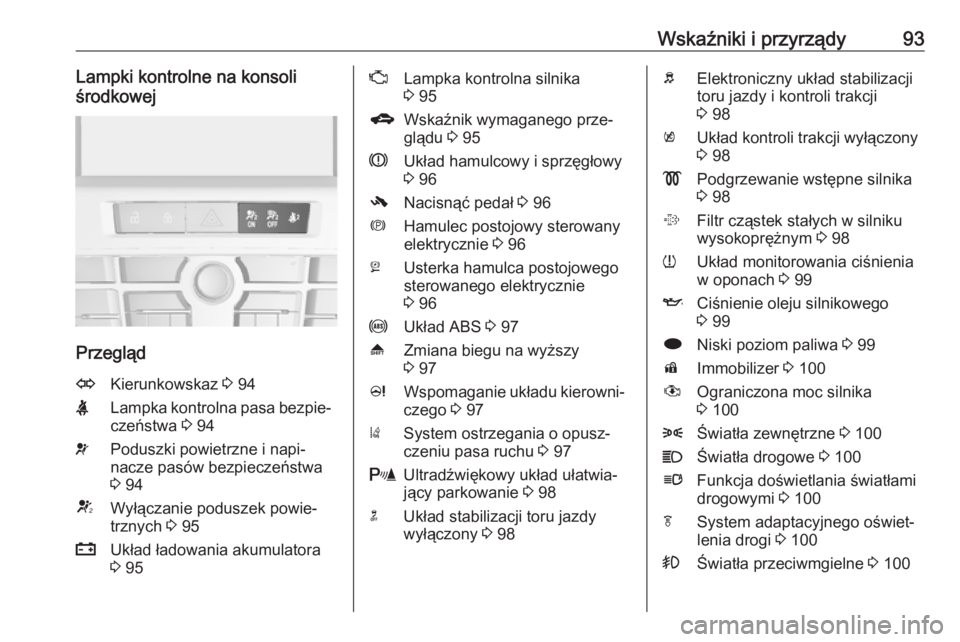

Wskaźniki i przyrządy93Lampki kontrolne na konsoli
środkowej
Przegląd
OKierunkowskaz 3 94XLampka kontrolna pasa bezpie‐
czeństwa 3 94vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 94VWyłączanie poduszek powie‐
trznych 3 95pUkład ładowania akumulatora
3 95ZLampka kontrolna silnika
3 95gWskaźnik wymaganego prze‐
glądu 3 95RUkład hamulcowy i sprzęgłowy
3 96-Nacisnąć pedał 3 96mHamulec postojowy sterowany
elektrycznie 3 96jUsterka hamulca postojowego
sterowanego elektrycznie
3 96uUkład ABS 3 97[Zmiana biegu na wyższy
3 97cWspomaganie układu kierowni‐
czego 3 97)System ostrzegania o opusz‐
czeniu pasa ruchu 3 97rUltradźwiękowy układ ułatwia‐
jący parkowanie 3 98nUkład stabilizacji toru jazdy
wyłączony 3 98bElektroniczny układ stabilizacji
toru jazdy i kontroli trakcji
3 98kUkład kontroli trakcji wyłączony
3 98!Podgrzewanie wstępne silnika
3 98%Filtr cząstek stałych w silniku
wysokoprężnym 3 98wUkład monitorowania ciśnienia
w oponach 3 99ICiśnienie oleju silnikowego
3 99iNiski poziom paliwa 3 99dImmobilizer 3 100#Ograniczona moc silnika
3 1008Światła zewnętrzne 3 100CŚwiatła drogowe 3 100lFunkcja doświetlania światłami
drogowymi 3 100fSystem adaptacyjnego oświet‐
lenia drogi 3 100>Światła przeciwmgielne 3 100

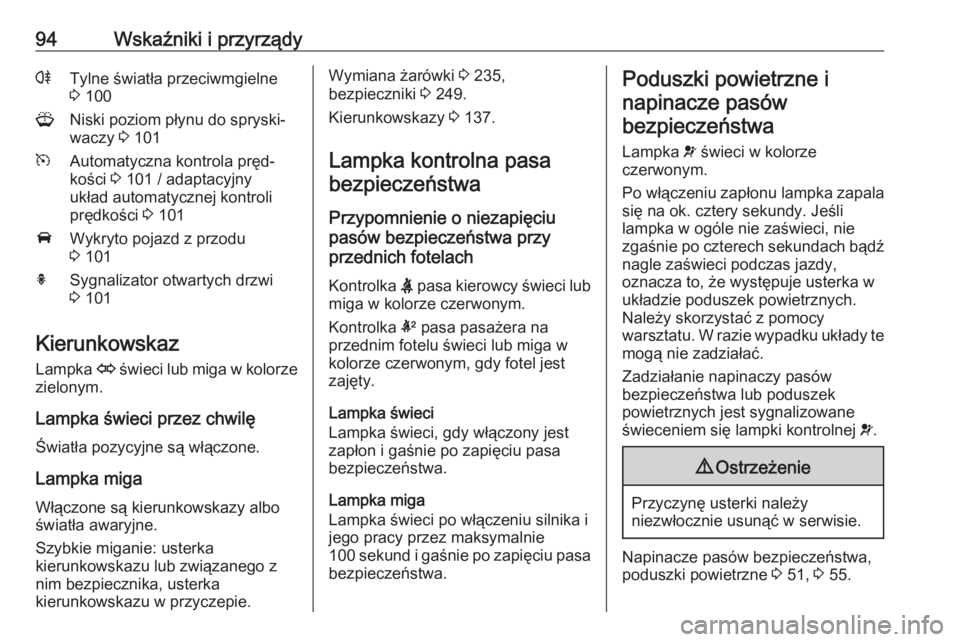

94Wskaźniki i przyrządyrTylne światła przeciwmgielne
3 100GNiski poziom płynu do spryski‐
waczy 3 101mAutomatyczna kontrola pręd‐
kości 3 101 / adaptacyjny
układ automatycznej kontroli
prędkości 3 101AWykryto pojazd z przodu
3 101hSygnalizator otwartych drzwi
3 101
Kierunkowskaz
Lampka O świeci lub miga w kolorze
zielonym.
Lampka świeci przez chwilę
Światła pozycyjne są włączone.
Lampka miga Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówki 3 235,
bezpieczniki 3 249.
Kierunkowskazy 3 137.
Lampka kontrolna pasa bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
Kontrolka X pasa kierowcy świeci lub
miga w kolorze czerwonym.
Kontrolka k pasa pasażera na
przednim fotelu świeci lub miga w
kolorze czerwonym, gdy fotel jest
zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Lampka świeci po włączeniu silnika i
jego pracy przez maksymalnie
100 sekund i gaśnie po zapięciu pasa bezpieczeństwa.Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. cztery sekundy. Jeśli
lampka w ogóle nie zaświeci, nie
zgaśnie po czterech sekundach bądź
nagle zaświeci podczas jazdy,
oznacza to, że występuje usterka w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 51, 3 55.
