Radarový snímač (přední)*
Vaše vozidlo je vybaveno radarovým snímačem (předním).
Přední radarový snímač využívají také následující systémy.
•Radarový adaptivní tempomat Mazda (MRCC)
•Radarový adaptivní tempomat Mazda s funkcí Stop & Go (MRCC s funkcí Stop & Go)
•Systém podpory rozpoznávání vzdálenosti (DRSS)
•Inteligentní brzdový asistent (SBS)
Radarový snímač (přední) funguje tak, že vyšl e rádiové vlny a poté detekuje vlny odražené
od vozidla vpředu nebo od překážky.
Radarový snímač (přední) je namontovaný za předním znakem.
Radarový snímač (přední)
Pokud se na informačním displeji přístrojového panelu zobrazí zpráva „Front radar blocked“
(Přední radar zablokován), vyčistěte prostor okolo radarového snímače (předního).
UPOZORN ĚNÍ
Dodržujte následující pokyny, aby byla zaru čena správná funkce jednotlivých systémů.
 Nelepte nálepky (včetně průhledných) na povr ch mřížky chladiče a na přední znak do
blízkosti radarového snímače (předního) a nevy mě\bujte mřížku chladiče a přední znak za
jakýkoliv jiný produkt, který není originál ním výrobkem určeným pro použití s radarovým
snímačem (předním).
 Radarový snímač (přední) je vybaven funkcí pro detekci znečištění předního povrchu
radarového snímače a pro informování řidiče, avšak v závislosti na konkrétních
podmínkách může chvíli trvat, než detekuje např. igelitové tašky, led nebo sníh. Pokud se
tak stane, nemusí systém fungovat správně, proto vždy udržujte radarový snímač (přední)
v čistotě.
 Neinstalujte na vůz ochrannou trubku nárazníku.
 Pokud byla příď vozu poškozena při nehodě, mohlo dojít ke změně polohy radarového
snímače (předního). Okamžitě systém vypněte a vždy si nechejte vozidlo zkontrolovat
u autorizovaného opravce vozů Mazda.
Při jízdě
i-ACTIVSENSE
4-210*Některé modely.
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Nepoužívejte přední nárazník k tlačení jiných vozidel nebo překážek, jako například při
vyjíždění z parkovacího místa. Mohlo by dojít k nárazu do radarového snímače (předního)
a k vychýlení jeho polohy.
 Radarový snímač (přední) nedemontujte, nerozebírejte ani neupravujte.
 O opravách, výměnách nebo lakování v b lízkosti radarového snímače (předního) se
poraďte s autorizovaným opravcem vozů Mazda.
 Neprovádějte úpravy podvozku vozidla. Poku d došlo k úpravám na zavěšení kol, mohlo se
změnit postavení vozidla a radarový snímač (přední) nemusí být schopen správně
detekovat vozidlo vp ředu nebo překážku.
POZNÁMKA
•Za následujících podmínek nemusí být radarový snímač (přední) schopen správně
detekovat vpředu jedoucí vozidla nebo překážky nacházející se před vlastním vozidlem,
čímž může nepříznivě ovliv\bovat normální funkci souvisejících systémů.
•Zadní povrch vozidla vpředu neodráží radiov ého vlny účinně jako například nenaložený
přívěs nebo vůz s plošinou zakrytou plátě nou střechou, vozidla se zadními výklopnými
dveřmi z tvrdého plastu a vozidla s oblým tvarem zádě.
•Příliš nízké vozidlo vpředu a tedy menší plocha pro odrážení rádiových vln.
•Viditelnost je snížená z toho důvodu, že vozidlo vpředu odhazuje vodu, sníh nebo písek
z pneumatik a ty dopadají na čelní sklo.
•Když jsou v zavazadlovém prostoru naloženy těžké předměty nebo na zadních sedadlech
sedí cestující.
•Na předním povrchu předního znaku je led, sníh nebo bláto.
•Při špatném počasí, například za deště, sněžení nebo písečné bouře.
•Při jízdě v blízkosti zařízení, které vysílají silné rádiové vlny.
•Za následujících podmínek nemusí být radarový snímač (přední) schopen detekovat
vpředu jedoucí vozidla nebo překážky.
•Začátek a konec zatáčky.
•Silnice s četnými zatáčkami.
•Silnice s úzkými jízdními pruhy kvůli pracím na silnici nebo uzavřeným jízdním pruhům.
•Vozidlo vpředu vjede do mrtvého úhlu radarového snímače.
•Vozidlo vpředu jede neobvyklým způsobem kvůli nehodě nebo poškození vozidla.
•Silnice s opakovaným stoupáním a klesáním
•Jízda na špatných nebo nezpevněných vozovkách.
•Vzdálenost mezi Vaším vozidlem a vozidlem před Vámi je velmi krátká.
•Vozidlo se přiblíží náhle, např íklad přejede z vedlejšího pruhu.
Při jízdě
i-ACTIVSENSE
4-211
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Radarové snímače (zadní)*
Vaše vozidlo je vybaveno radarovými snímači (zadními). Radarové snímače (zadní)
využívají také následující systémy.
•Monitorování slepého úhlu (BSM)
•Systém upozorňující na provoz za vozem při couvání (RCTA)
Radarové snímače (zadní) fungují tak, že vysíla jí rádiové vlny a poté detekují vlny odražené
od vozidla přibližujícího se zezadu nebo od překážky za vozidlem.
Radarové snímače (zadní)
Radarové snímače (zadní) jsou nainstalovány uvnitř zadního nárazníku, a to po jednom na
pravé a levé straně.
Vždy udržujte povrch zadního nárazníku v blíz kosti radarových snímačů (zadních) v čistotě,
aby tyto snímače mohly normálně fungovat. Také do těchto míst neumísťujte žádné
předměty, jako například nálepky.
Viz Péče o exteriér vozu na straně 6-65.
UPOZORNĚ NÍ
Pokud zadní nárazník utrpí silný náraz, syst ém může přestat správně fungovat. Okamžitě
systém vypněte a nechejte si vůz zkontrolovat u kvalifikovaného opravce, doporučujeme
obrátit se na autorizovaného opravce vozů Mazda.
POZNÁMKA
•Detekční schopnost radarových snímačů (zadních) má svá omezení. V následujících
případech může dojít ke snížení detekční schopnosti a systém nemusí fungovat normálním
způsobem.
•Zadní nárazník v blízkosti radarových snímačů (zadních) byl deformován.
•Sníh, led nebo bláto přilnuly k zadnímu nárazníku v blízkosti radarových snímačů
(zadních).
•Za nepříznivého počasí, jako například za deště, mlhy nebo sněžení.
Při jízdě
i-ACTIVSENSE
*Některé modely.4-213
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

•Za následujících podmínek nedokáží radarové snímače (zadní) detekovat cílové objekty
nebo je detekují pouze obtížně.
•Nepohyblivé objekty na vozovce nebo krajnici, jako například malá jednostopá vozidla,
jízdní kola, chodci, zvířata a nákupní vozíky.
•Tvary vozidel, které neodrážejí radarové vlny, jako například prázdné nákladní přívěsy
o malé výšce nebo sp ortovní automobily.
•Vozidla se dodávají ve stavu, kdy směr radarových snímačů (zadních) je u každého vozidla
seřízen podle užitné hmotnosti tohoto vozidla, čímž je zajištěno, že radarové snímače
(zadní) budou schopny správně detekovat přibližující se jiná vozidla. Dojde-li z jakéhokoli
důvodu k odchýlení uvedeného seřízeného směru radarových snímačů (zadních),
kontaktujte kvalifikovaného opravce, doporučujeme obrátit se na autorizovaného opravce
vozů Mazda.
•Potřebujete-li opravu nebo výměnu radarových snímačů (zadních) nebo opravu nárazníku,
opravy laku a výměny dílů v blízkosti radarových snímačů, kontaktujte kvalifikovaného
opravce, doporučujeme obrátit se na autorizovaného opravce vozů Mazda.
•Systém vypínejte při tažení přívěsu nebo při jízdě s nainstalovaným příslušenstvím, jako
například nosičem jízdních kol, na zádi vozidla. V opačném případě budou vlny
vyzařované radarem blokovány, což způsobí, že systém nebude fungovat normálně.
•Používání radarových snímačů může podléhat regulaci vyplývající ze zákonů upravujících
používání rádiových vln a platných v zemi, kde je vozidlo v provozu. Je-li vozidlo
používáno v zahraničí, může být vyžadováno schválení k jeho provozu v příslušné zemi.
Při jízdě
i-ACTIVSENSE
4-214
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Systém monitorování tlaku v pneumatikách*
Systém monitorování tlaku pneumatik (TPMS) sleduje tlak v jednotlivých pneumatikách.
Pokud je v jedné nebo ve více pneumatikách nízký tlak, informuje systém řidiče
prostřednictvím varovné kontrolky na přístr ojové desce a varovným zvukovým signálem.
Viz Varovné indikace / Varovné kontrolky na straně 4-45.
Viz Zvuková signalizace poklesu tlaku v pneumatikách na straně 7-68.

Snímače tlaku v pneumatik ách jsou nainstalované na jedno tlivých kolech a vysílají údaje
o tlaku v pneumatikách rádiovým signálem do přijímací jednotky umístěné ve voze.
Snímače tlaku v pneumatikách
POZNÁMKA
Když je okolní teplota nízká vlivem ročního období, je nižší i teplota pneumatik. S tím, jak
teplota pneumatiky klesá, klesá i tlak vzduchu. Varovná kontrolka systému TPMS se může
rozsvítit častěji. Vizuálně zkontrolujte pneumatiky každý den před jízdou a jednou za měsíc
zkontrolujte tlak v pneumatikách pomocí manom etru. Při kontrole tlaku v pneumatikách se
doporučuje používat digitální tlakoměr.

Instalace systému TPMS Vás nezbavuje povinnosti pravidelně kontrolovat tlak ve všech
čtyřech pneumatikách i jejich stav.
UPOZORN ĚNÍ
 Každá pneumatika, včetně náhradní (je-li ve výbavě), by měla být kontrolována jednou za
měsíc zastudena, zda je nahuštěna na tlak doporučený výrobcem vozu, jak je uveden na
informačním štítku vozu nebo na štítku s tlaky v pneumatikách. (Pokud má Váš vůz
pneumatiky jiné velikosti, než jaké jsou uvedené na informačních štítcích, musíte si stanovit
správný tlak pro ně.)
Při jízdě
Systém monitorování tlaku v pneumatikách
4-222*Některé modely.
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

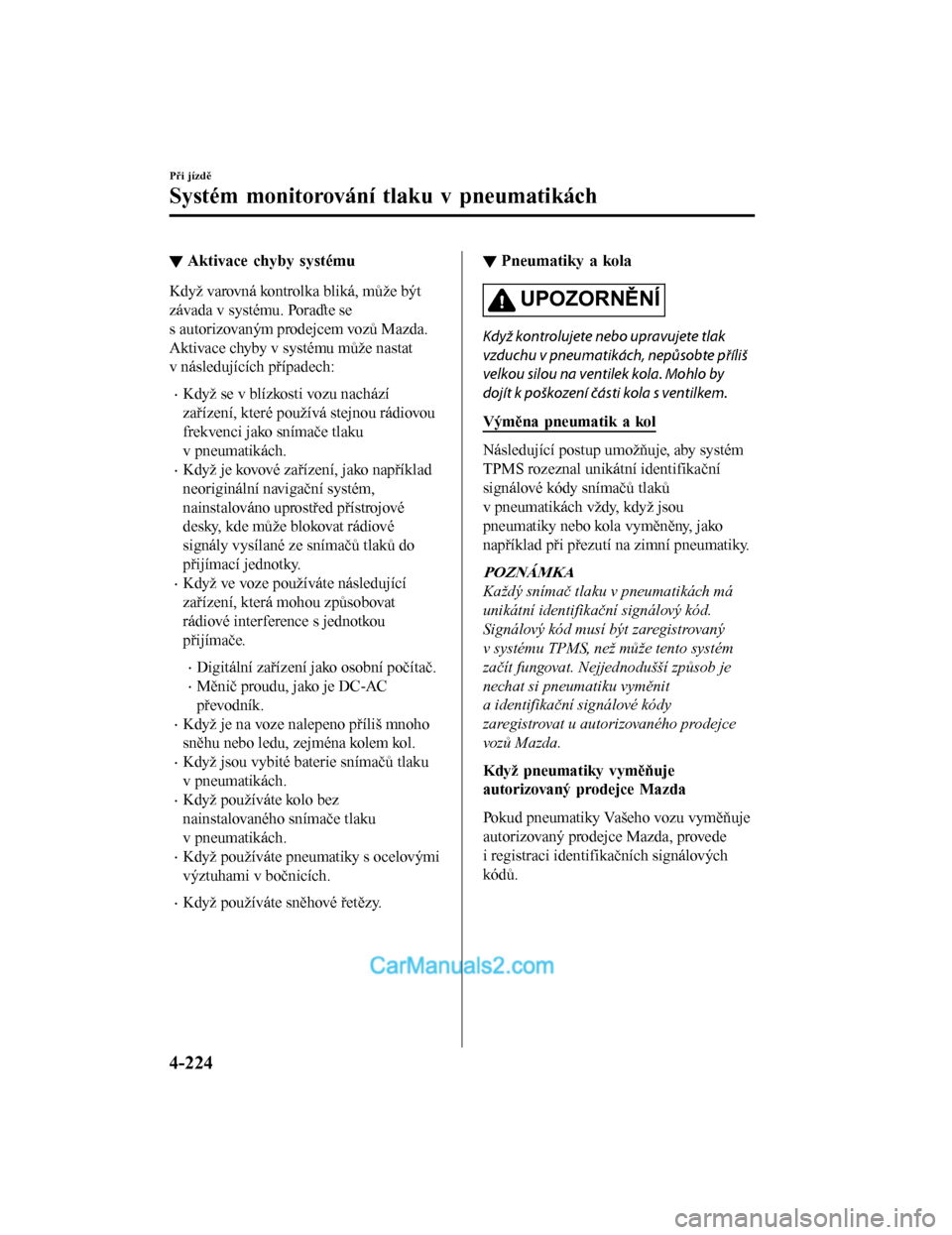

▼Aktivace chyby systému
Když varovná kontrolka bliká, může být
závada v systému. Poraďte se
s autorizovaným prodejcem vozů Mazda.
Aktivace chyby v systému může nastat
v následujících případech:
•Když se v blízkosti vozu nachází
zařízení, které používá stejnou rádiovou
frekvenci jako snímače tlaku
v pneumatikách.
•Když je kovové zařízení, jako například
neoriginální navigační systém,
nainstalováno uprostřed přístrojové
desky, kde může blokovat rádiové
signály vysílané ze snímačů tlaků do
přijímací jednotky.
•Když ve voze používáte následující
zařízení, která mohou způsobovat
rádiové interference s jednotkou
přijímače.
•Digitální zařízení jako osobní počítač.
•Měnič proudu, jako je DC-AC
převodník.
•Když je na voze nalepeno příliš mnoho
sněhu nebo ledu, zejména kolem kol.
•Když jsou vybité baterie snímačů tlaku
v pneumatikách.
•Když používáte kolo bez
nainstalovaného snímače tlaku
v pneumatikách.
•Když používáte pneumatiky s ocelovými
výztuhami v bočnicích.
•Když používáte sněhové řetězy.
▼ Pneumatiky a kola
UPOZORN
ĚNÍ
Když kontrolujete ne bo upravujete tlak
vzduchu v pneumatikách, nepůsobte příliš
velkou silou na ventilek kola. Mohlo by
dojít k poškození části kola s ventilkem.
Výměna pneumatik a kol
Následující postup umožňuje, aby systém
TPMS rozeznal unik átní identifikační
signálové kódy snímačů tlaků
v pneumatikách vždy, když jsou
pneumatiky nebo kola vyměněny, jako
například při přezutí na zimní pneumatiky.
POZNÁMKA
Každý snímač tlaku v pneumatikách má
unikátní identifikační signálový kód.
Signálový kód musí být zaregistrovaný
v systému TPMS, než může tento systém
začít fungovat. Nejjednodušší způsob je
nechat si pneumatiku vyměnit
a identifikační signálové kódy
zaregistrovat u autorizovaného prodejce
vozů Mazda.
Když pneumatiky vyměňuje
autorizovaný prodejce Mazda
Pokud pneumatiky Vašeho vozu vyměňuje
autorizovaný prodejce Mazda, provede
i registraci identifikačních signálových
kódů.

Při jízdě
Systém monitorování tlaku v pneumatikách
4-224
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

•Pokud vůz jede po hrbolech, po štěrku nebo po trávou zarostlých cestách.
•V blízkosti vozů se nachází cokoliv, co generuje ultrazvukové vlny, jako je houkačka
jiného vozu, zvuk motoru motocyklu, zvuk vzduchových brzd velkých vozů nebo snímače
jiného vozu.
•Vůz jede v prudkém dešti nebo za takových podmínek na silnici, kdy stříká voda.
•Na voze je namontována komerčně dostupná prutová anténa nebo anténa pro rádiový
vysílač.
•Vůz se pohybuje směrem k vysokému nebo hranatému obrubníku.
•Překážka je příliš blízko snímače.
•Překážky pod nárazníkem nemusí být detekovány. Překážky, které jsou nižší než nárazník
nebo tenké, které byly původně detekovány, ale již detekovány nejsou, jak se k nim vůz
blíží.
•Následující typy překážek nemusí být detekovány:
•Tenké předměty jako dráty nebo lana
•Předměty, které snadno pohlcují zvukové vlny, jako je bavlna nebo sníh
•Hranaté objekty
•Velmi vysoké objekty a takové, které jsou široké nahoře
•Malé, krátké objekty
•Vždy si nechejte systém zkontrolovat u kvalifikovaného opravce, doporučujeme
autorizovaného opravce Mazda, pokud byly nárazníky vystaveny nárazu, a to i při menší
nehodě. Pokud jsou snímače vychýlené, nemohou detekovat překážky.
•V systému může být závada, pokud neuslyšíte pípnutí nebo se nerozsvítí indikační
kontrolka, když stisknete spínač parkovacích snímačů. Kontaktujte kvalifikovaného
opravce, doporučujeme obrátit se na autorizovaného opravce vozů Mazda.
•V systému může být porucha, pokud je slyšet pípání, které indikuje poruchu v systému,
a indikační kontrolka bliká. Kontaktujte kva lifikovaného opravce, doporučujeme obrátit se
na autorizovaného opravce vozů Mazda.
•Pípání, které indikuje, že je v systému závada, nemusí být slyšet, pokud je okolní teplota
extrémně nízká nebo pokud je v místech instalace snímačů ulpělé bláto, led nebo sníh.
Z míst instalace snímačů odstra\bte veškeré nečistoty.
•Při montáži tažného zařízení se pora ďte s odborným opravcem, doporučujeme
autorizovaného opravce vozů Mazda.
Při jízdě
Systém parkovacích snímačů
4-240
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

5Výbava interiéru
Využívání různých prvků výbavy pro dosažení jízdního komfortu,
včetně klimatizace a audiosystému.
Systém klimatizace............................ 5-4 Rady pro použití klimatizace........ 5-4
Ovládání větrání........................... 5-5
Manuální typ................................. 5-7
Plně automatický typ.................. 5-11
Před použitím audiosystému..........5-15 Spínače ovládání au dia............... 5-15
Režim AUX/USB........................5-17
Anténa.........................................5-19
Audiojednotka [Typ A (bez dotykové
obrazovky)].......................................5-20
Hlavní spínač/Ovladač hlasitosti/
Kvalita zvuku........ ...................... 5-20
Hodiny........................................ 5-22
Použití radiopřijímače .................5-23
Ovládání přehrávače kompaktních
disků (CD)
*.................................5-27
Jak používat režim AUX............. 5-30
Jak používat režim USB..............5-31
Jak používat režim iPod.............. 5-34
Indikace závad....... ..................... 5-37
Bluetooth
®*................................ 5-38
Příprava Bluetooth
®*.................. 5-41
Dostupné jazyky
*........................5-52
Nastavení zabezpečení
*.............. 5-54
Audiozařízení Bluetooth
®*......... 5-56
Hands-free sada Bluetooth
®*.............
.................................................... 5-58
Rozeznávání hlasu
*.....................5-67
Učení funkce rozeznávání hlasu
(registrace mluvčího)
*................ 5-68
Vyhledávání závad
*.................... 5-71
*Některé modely.5-1
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf
