7–74
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
120 km/h-Warnsignal *
Wenn sich die Fahrzeuggeschwindigkeit
auf über 120 km/h erhöht, ertönt ein
akustisches Signal für 5 Sekunden.
Warnton für Feststellbremse
(EFB)
Das akustische Warnsignal wird unter den
folgenden Bedingungen ausgelöst:



 Das Fahrzeug wird mit betätigter
elektrischer Feststellbremse (EFB)
gefahren.



 Während der Fahrt wird der Schalter
der elektrischen Feststellbremse (EFB)
gezogen.

AUTOHOLD-Warnton
Die Warnleuchte blinkt/Warnmeldung
wird angezeigt und gleichzeitig wird
etwa fünf Sekunden lang ein Warnsignal
ausgegeben, wenn die AUTOHOLD-
Funktion verwendet wird oder wenn der
AUTOHOLD-Schalter betätigt wird.
Es ist ein AUTOHOLD-Funktionsproblem
aufgetreten. Deshalb wird die
AUTOHOLD-Funktion selbst beim
Betätigen des AUTOHOLD-Schalters
nicht aktiviert.

Wenn die Warnleuchte blinkt/
Warnmeldung angezeigt wird und
gleichzeitig ein Warnsignal ausgegeben
wird, lassen Sie das Fahrzeug von
einem Fachmann überprüfen. Wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Akustisches
Servolenkungswarnsignal
Bei einer Störung der Servolenkung wird
die Servolenkungsausfall-Kontrollleuchte
eingeschaltet oder blinkt und gleichzeitig
ertönt ein akustisches Signal.
Siehe “Warndisplay/Warnleuchten” auf
Seite 4-53 .
Reifendruckwarnsignal *
Das Reifendruckwarnsignal ertönt
für ungefähr 3 Sekunden, wenn der
Reifendruck abfällt.
Falls der Reifendruck stark abfällt, ertönt
das akustische Warnsignal für ungefähr 30
Sekunden.
Siehe “Reifendrucküberwachungssystem”
auf Seite 4-263 .
Spurwechselassistent-Warnsignal
(BSM) *
V o r w ä r t s f a h r t
Das akustische Warnsignal ertönt bei
Betätigen des Blinkerhebels auf die Seite
auf welcher die Toter-Winkel-Warnleuchte
(BSM) leuchtet.
HINWEIS
Es gibt eine Funktion für die
individuelle Einstellung des
Lautstärkepegels für das akustische
Toter-Winkel-Warnsignal (BSM).
Siehe “Individuelle Einstellungen” auf
Seite 9-11 .

7–75
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Rückwärtsfahrt
Falls sich ein Gegenstand, wie ein
Fahrzeug oder ein zweirädriges Fahrzeug
sich Ihrem Fahrzeug von hinten links
oder rechts nähert, wird das akustische
Spurwechselassistent-Warnsignal (BSM)
ausgelöst.
Mazda Radar Cruise Control-
Systemwarnung (MRCC) *
Die Warnfunktionen der Mazda-
Geschwindigkeitsregelanlage mit
radargestützter Distanzregelung
(MRCC) benachrichtigen den Fahrer
über Systemstörungen und weisen, falls
notwendig, auf Vorsichtsmaßregeln hin.
Kontrolle aufgrund des akustischen
Signals.

Vorsichtshinweise Überprüfung
Das akustische Signal ertönt
einmal, wenn die Mazda-
Geschwindigkeitsregelanlage
mit radargestützter
Distanzregelung (MRCC)
anspricht Die
Fahrzeuggeschwindigkeit
beträgt weniger als 25
km/h und das Mazda Radar
Cruise Control-System
(MRCC) wurde deaktiviert.
(Modell für Europa)
Beim Fahren ertönt das
akustische Signal 5-mal
(Außer Modell für
Europa)
Das akustische Signal
ertönt während der
Fahrt. Der Abstand zum
vorausfahrenden
Fahrzeug ist zu klein.
Die Sicherheit der
Umgebung überprüfen
und die Geschwindigkeit
reduzieren.
Beim Ansprechen des
Mazda Radar Cruise
Control-Systems (MRCC)
ertönt ein akustisches
Signal und auf der
Multiinformationsanzeige
wird angezeigt, dass eine
Störung im Mazda Radar
Cruise Control-System
(MRCC) vorhanden ist. Es kann eine
Systemstörung
vorliegen. Wenden
Sie sich für eine
Überprüfung an
einen Fachmann,
wir empfehlen einen
autorisierten Mazda-
Vertragshändler/
Servicepartner.

Warnfunktionen der Mazda-
Geschwindigkeitsregelanlage mit
radargestützter Distanzregelung
und Stop-and-Go-Funkion (MRCC
mit Stop-and-Go-Funktion)
*
Die Warnfunktionen der Mazda-
Geschwindigkeitsregelanlage mit
radargestützter Distanzregelung und Stop-
and-Go-Funktion (MRCC mit Stop-and-
Go-Funktion) benachrichtigen den Fahrer
über Systemstörungen und weisen, falls
notwendig, auf Vorsichtsmaßregeln hin.
Kontrolle aufgrund des akustischen
Signals.

Vorsichtshinweise Überprüfung
Das Warnsignal
wird während des
Betriebs der Mazda-
Geschwindigkeitsregelanlage
mit radargestützter
Distanzregelung und Stop-
and-Go-Funkion (MRCC
mit Stop-and-Go-Funktion)
einmal ausgegeben. Die Mazda-
Geschwindigkeitsregelanlage
mit radargestützter
Distanzregelung und Stop-
and-Go-Funkion (MRCC
mit Stop-and-Go-Funktion)
wurde unterbrochen.
(Modell für Europa)
Beim Fahren ertönt das
akustische Signal 3-mal
(Außer Modell für
Europa)
Das akustische Signal
ertönt während der
Fahrt. Der Abstand zum
vorausfahrenden
Fahrzeug ist zu klein.
Die Sicherheit der
Umgebung überprüfen
und die Geschwindigkeit
reduzieren.
Wenn die Mazda-
Geschwindigkeitsregelanlage
mit radargestützter
Distanzregelung und Stop-
and-Go-Funkion (MRCC
mit Stop-and-Go-Funktion)
aktiviert ist, weisen die
Warnsignale und das
Multiinformationsdisplay auf
ein Problem mit der Mazda-
Geschwindigkeitsregelanlage
mit radargestützter
Distanzregelung und Stop-
and-Go-Funkion (MRCC mit
Stop-and-Go-Funktion) hin.
Es kann eine
Systemstörung
vorliegen. Wenden
Sie sich für eine
Überprüfung an
einen Fachmann,
wir empfehlen einen
autorisierten Mazda-
Vertragshändler/
Servicepartner.

7–77
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Kollisionswarnung *
Falls eine Möglichkeit eines Aufpralls
mit einem Fahrzeug vor Ihrem Fahrzeug
oder mit einem Hindernis hinter Ihrem
Fahrzeug besteht, blinkt die Warnleuchte
im Armaturenbrett und gleichzeitig
erscheint das Warndisplay in der
Multiinformationsanzeige, bzw. der Active
Driving-Anzeige und ein akustisches
Signal ertönt in Intervallen.

9–16
Technische Daten
Individuelle Einstellungen
Gegenstand Funktion Einstellung
bei der
Auslieferung Mögliche
Einstellungen
Änderungsmethode
der Einstellungen

System
Sprache Anzeigesprache
Englisch Abhängig vom
Markt *6 A —

Temperatur Angezeigte Temperatureinheit °F oder
°C °F/°C A —


Distanz Angezeigte Distanzeinheit mi oder
km mi/km A —


Überwachung des Kraftstoffverbrauchs (Seite 4-118 )
Abschlussanzeige Anzeige/keine Anzeige Aus An/Aus B —


Zurückstellen der
Kraftstoffverbrauchs Kopplung/nicht Kopplung
mit Kraftstoffverbrauch- und
Tageskilometerzähler A-Rückstellung Aus An/Aus B —


Active Driving-Anzeige (Seite 4-48 )
Anzeige Die Einstellung kann so geändert werden,
dass die Active Driving-Anzeige nicht
angezeigt wird. An An/Aus C —


Die Anzeigehöhe (Position oben/unten) kann
geändert werden. 0 13 Stufen oben/
unten von der
ursprünglichen
Einstellung
(insgesamt: 27
Stufen) C —


Die Methode zur
Displayhelligkeitseinstellung (automatisch/
manuell) kann geändert werden. Auto Auto/v.Hand C —


Die Standardhelligkeit für die automatische
Helligkeitseinstellung kann geändert werden. 0 2 Stufen oben/
unten von der
ursprünglichen
Einstellung
(insgesamt: 5
Stufen) C —


Die Standardhelligkeit für die manuelle
Helligkeitseinstellung kann geändert werden. 0 20 Stufen oben/
unten von der
ursprünglichen
Einstellung
(insgesamt: 41
Stufen) C —


Der Anzeigewinkel kann geändert werden. 0 3 Stufen oben/
unten von der
ursprünglichen
Einstellung
(insgesamt: 7
Stufen) C —

10–2
Index
1
120 km/h-Warnsignal .......................... 7-74
3
3-faches Blinksignal ............................ 4-86
A
AUTOHOLD-Warnton ....................... 7-74
Abgas .................................................. 3-40
Abgasreinigungsanlage (SKYACTIV-D
2.2) ...................................................... 3-39
Abgasreinigungsanlage (SKYACTIV-G
2.0, SKYACTIV-G 2.5) ....................... 3-38
Ablagefächer ..................................... 5-176
Dachkonsole ................................ 5-177
Gepäckraum ................................ 5-178
Handschuhfach ............................ 5-177
Hintere Kleiderhaken .................. 5-180
Mittelkonsole............................... 5-177
Abmessungen ........................................ 9-7
Abschleppen ........................................ 7-44
Haken ............................................ 7-46
Abschleppen im Notfall
Abschleppen .................................. 7-44
Abschlepphaken ............................ 7-46
Abschlussbildschirmanzeige ............. 4-121
Abstandsführungssystem (DRSS) ..... 4-154
Anzeige auf dem Display ............ 4-155
Active Driving-Anzeige ...................... 4-48
Adaptive LED-Scheinwerfer
(ALH) ................................................ 4-135
Adaptives Scheinwerfersystem
(AFS)................................................. 4-131
Advanced City-Notbremsassistent
(Advanced SCBS) ............................. 4-224
Ausschalten des Advanced City-
Notbremsassistenten (Advanced
SCBS) .......................................... 4-228
Kollisionswarnung ...................... 4-227
Kontrollleuchte des City-
Notbremsassistenten (SCBS)
(rot) .............................................. 4-227
Airbag/Gurtstraffer-Warnton ............... 7-70
Airbagsysteme ..................................... 2-52
Aktiver Spurhalteassistent (LAS) und
Spurleitassistent (LDWS) ................. 4-201
Akustische Signale
Beleuchtungswarnsignal ............... 7-70
Akustisches
Servolenkungswarnsignal ................... 7-74
Akustisches Warnsignal des
Spurhalteassistenten ............................ 7-76
Akustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP) ......... 7-71
Akustisches Warnsignal wenn sich der
Schlüssel im Gepäckraum be¿ ndet (mit
LogIn-Fernbedienung) ........................ 7-72
Angezeigte Meldung auf dem
Multiinformationsdisplay .................... 7-66
Anlassen des Motors im Notfall
Anlassen durch Anschieben .......... 7-40
Anlassen eines mit zu viel Kraftstoff
versorgten Motors (SKYACTIV-G 2.0
und SKYACTIV-G 2.5) ................. 7-40
Kein Kraftstoff
(SKYACTIV-D 2.2) ...................... 7-41
Antiblockiersystem (ABS) ................ 4-113
Antriebsmodus .................................. 4-122
Antriebsschlupfregelung (TCS) ........ 4-114
TCS/DSC-Kontrollleuchte .......... 4-115
TCS OFF-Kontrollleuchte ........... 4-115
TCS OFF-Taste ........................... 4-115
Anzeigen ............................................. 4-28
Armaturenbrettbeleuchtung ................ 4-33
Armlehnenfach .................................. 5-177
Aschenbecher .................................... 5-180

10–4
Index
Bluetooth® [Typ B (Touchscreen)]
Bluetooth® Audio ........................ 5-121
Bluetooth®-
Freisprecheinrichtung .................. 5-132
Bluetooth
®-Vorbereitung ............. 5-118
Bodenmatte ......................................... 3-70
Bordcomputer ..................................... 4-35
Bremse
Bremsbelagverschleißsignal ........ 4-102
Bremsen
Bremskraftunterstützung ............. 4-102
Elektrische Feststellbremse
(EPB) ............................................. 4-99
Feststellbremse .............................. 4-99
Fußbremse ..................................... 4-98
Warnleuchte ................................. 4-102
C
City-Notbremsassistent [rückwärts] (SCBS
R)....................................................... 4-234
Ausschalten des City-
Notbremsassistenten [rückwärts]
(SCBS R) ..................................... 4-239
City-Notbremsassistent [vorwärts] (SCBS
F) ....................................................... 4-229
Ausschalten des City-
Notbremsassistenten [vorwärts] (SCBS
F) ................................................. 4-233
Kollisionswarnung ...................... 4-232
Kontrollleuchte des City-
Notbremsassistenten (SCBS)
(rot) .............................................. 4-232
Coming Home-Licht ........................... 4-81
D
Dachkonsole ...................................... 5-177
Deckenleuchte ................................... 5-169
Deckenleuchten ................................. 5-169
Defektes Rad ....................................... 7-17
Abnehmen eines defekten Rads .... 7-31
Montieren des Reserverads ........... 7-34 Defogger
Spiegel ........................................... 4-94
Diebstahlschutzsystem ........................ 3-62
Diesel-Partikel-Filter (SKYACTIV-D
2.2) .................................................... 4-268
Display/Kontrollleuchten .................... 4-55
Drehzahlmesser ................................... 4-31
Dynamische Stabilitätskontrolle
(DSC) ................................................ 4-116
TCS/DSC-Kontrollleuchte .......... 4-117
E
Ef¿ zienzanzeige ................................ 4-121
Einfahren ............................................. 3-68
Eingeschaltete oder blinkende
Warnleuchte ........................................ 7-49
Einparkhilfe ....................................... 4-283
Bedienung der Einparkhilfe ........ 4-285
Sensorerfassungsbereich ............. 4-285
Einstelldisplay der
Geschwindigkeitsregelung .................. 4-35
Elektrische Fensterheber ..................... 3-50
Elektrische Feststellbremse (EPB) ...... 4-99
Elektrische Heckklappe ...................... 3-26
Empfohlenes Öl .................................. 6-27
Entladene Batterie ............................... 7-37
Starthilfe ........................................ 7-37
Ersetzen
Felge .............................................. 6-51
Glühlampen ................................... 6-54
Reifen ............................................ 6-50
Schlüsselbatterie ............................ 6-45
Sicherung....................................... 6-62
Wischer .......................................... 6-36

10–5
Index

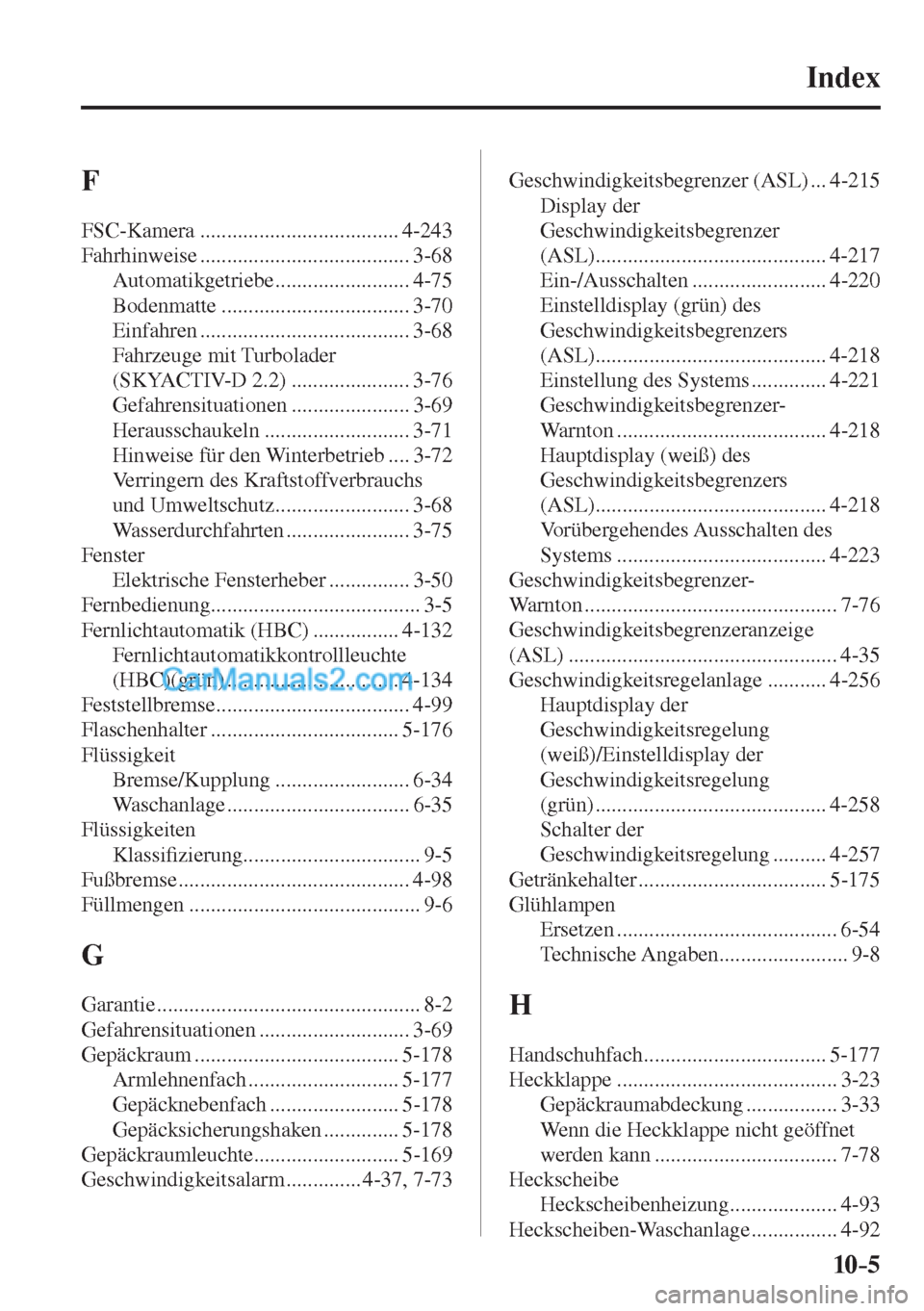

F
FSC-Kamera ..................................... 4-243
Fahrhinweise ....................................... 3-68
Automatikgetriebe ......................... 4-75
Bodenmatte ................................... 3-70
Einfahren ....................................... 3-68
Fahrzeuge mit Turbolader
(SKYACTIV-D 2.2) ...................... 3-76
Gefahrensituationen ...................... 3-69
Herausschaukeln ........................... 3-71
Hinweise für den Winterbetrieb .... 3-72
Verringern des Kraftstoffverbrauchs
und Umweltschutz ......................... 3-68
Wasserdurchfahrten ....................... 3-75
Fenster
Elektrische Fensterheber ............... 3-50
Fernbedienung ....................................... 3-5
Fernlichtautomatik (HBC) ................ 4-132
Fernlichtautomatikkontrollleuchte
(HBC)(grün) ................................ 4-134
Feststellbremse .................................... 4-99
Flaschenhalter ................................... 5-176
Flüssigkeit
Bremse/Kupplung ......................... 6-34
Waschanlage .................................. 6-35
Flüssigkeiten
Klassi¿ zierung................................. 9-5
Fußbremse ........................................... 4-98
Füllmengen ........................................... 9-6
G
Garantie ................................................. 8-2
Gefahrensituationen ............................ 3-69
Gepäckraum ...................................... 5-178
Armlehnenfach ............................ 5-177
Gepäcknebenfach ........................ 5-178
Gepäcksicherungshaken .............. 5-178
Gepäckraumleuchte ........................... 5-169
Geschwindigkeitsalarm .............. 4-37, 7-73 Geschwindigkeitsbegrenzer (ASL) ... 4-215
Display der
Geschwindigkeitsbegrenzer
(ASL)........................................... 4-217
Ein-/Ausschalten ......................... 4-220
Einstelldisplay (grün) des
Geschwindigkeitsbegrenzers
(ASL)........................................... 4-218
Einstellung des Systems .............. 4-221
Geschwindigkeitsbegrenzer-
Warnton ....................................... 4-218
Hauptdisplay (weiß) des
Geschwindigkeitsbegrenzers
(ASL)........................................... 4-218
Vorübergehendes Ausschalten des
Systems ....................................... 4-223
Geschwindigkeitsbegrenzer-
Warnton ............................................... 7-76
Geschwindigkeitsbegrenzeranzeige
(ASL) .................................................. 4-35
Geschwindigkeitsregelanlage ........... 4-256
Hauptdisplay der
Geschwindigkeitsregelung
(weiß)/Einstelldisplay der
Geschwindigkeitsregelung
(grün) ........................................... 4-258
Schalter der
Geschwindigkeitsregelung .......... 4-257
Getränkehalter ................................... 5-175
Glühlampen
Ersetzen ......................................... 6-54
Technische Angaben ........................ 9-8 H
Handschuhfach .................................. 5-177
Heckklappe ......................................... 3-23
Gepäckraumabdeckung ................. 3-33
Wenn die Heckklappe nicht geöffnet
werden kann .................................. 7-78
Heckscheibe
Heckscheibenheizung .................... 4-93
Heckscheiben-Waschanlage ................ 4-92

10–7
Index
i-stop ................................................... 4-15
i-stop-OFF-Schalter....................... 4-22
Kontrollleuchte (grün) ................... 4-24
Rollschutzfunktion ........................ 4-23
Warnleuchte (gelb) ........................ 4-24
i-stop-Warnsignal ................................ 7-73
Individuelle Einstellungen .................. 9-11
Innenleuchten .................................... 5-169
Deckenleuchte ............................. 5-169
Deckenleuchten ........................... 5-169
Gepäckraumleuchte ..................... 5-169
Kartenleseleuchten ...................... 5-169
Instrumente und Anzeigen .................. 4-28
K
Karosserieschmierung ......................... 6-36
Kartenleseleuchten ............................ 5-169
Kilometer- und
Tageskilometerzähler ................. 4-40, 4-29
Kinderrückhaltesystem
Installationsposition für
Kinderrückhaltesysteme ................ 2-37
Installation von
Kinderrückhaltesystemen .............. 2-48
Kategorien von
Kinderrückhaltesystemen .............. 2-37
Tabelle zur Eignung von
Kinderrückhaltesystemen für
verschiedene Sitzpositionen .......... 2-43
Vorsichtsmaßnahmen für
Kinderrückhaltesysteme ................ 2-30
Kindersicherung an den Hintertüren ... 3-22
Klimaanlage .......................................... 5-4
Bedienungshinweise ........................ 5-4
Belüftung ......................................... 5-5
Vollautomatische Klimaanlage ...... 5-12
Kohlenmonoxid ................................... 3-40
Kollisionswarnung .............................. 7-77
Kombiinstrument ................................ 4-28
Kontrolle des Brems-/
KupplungsÀ üssigkeitsstandes ............. 6-34
Kontrolle des Kühlmittelstands ........... 6-32 Kontrolle des Scheiben- und
Scheinwerfer-
Wa s c hÀ üssigkeitsstandes .................... 6-35
Kontrolle des Ölstandes ...................... 6-31
Kontrollleuchten
Glühkerzen .................................... 4-60
Schlüssel ........................................ 4-60
Tiefe Kühlmitteltemperatur ........... 4-60
Kopfstütze ........................................... 2-20
Kraftstoff
Anforderungen (SKYACTIV-D
2.2) ................................................ 3-37
Anforderungen (SKYACTIV-G 2.0,
SKYACTIV-G 2.5) ........................ 3-36
Anzeige ................................ 4-32, 4-41
Fassungsvermögen des Tanks ......... 9-6
Tankklappe und
Tankverschlussdeckel .................... 3-41
Kraftstoffverbrauchsanzeige ............. 4-119
Kühlmitteltemperaturanzeige ..... 4-31, 4-41
L
Leaving Home-Licht ........................... 4-81
Lenkrad ............................................... 3-43
Horn............................................... 4-96
Lichtschutz .......................................... 3-58
LogIn-Fernbedienung ......................... 3-10
Betriebsbereich .............................. 3-11
LogIn-Fernbedienung .................... 3-10
M
MRCC-Geschwindigkeitsregelanlage
Geschwindigkeitsregelfunktion... 4-180
Hochschalt/Zurückschalt-
Display ........................................ 4-179
MRCC-Geschwindigkeitsregelanlage mit
radargestützter Distanzregelung
Abstandswarnung ........................ 4-172
Anzeige auf dem Display ............ 4-171
Einstellung des Systems .............. 4-172
Make-up-Spiegel ............................... 5-169
