Page 489 of 632

6–53
Entretien
Entretien réalisable par le propriétaire
Feux de position diurnes/Feux de
stationnement/Feux de position avant
(avec phares à LED)
L'ampoule LED ne peut pas être remplacée
comme une seule unité, car c'est une unité
intégrée.
L'ampoule LED doit être remplacée avec
l'unité. Pour remplacer les ampoules
s'adresser à un mécanicien agréé Mazda.
Feux de position avant/Feux de
stationnement (avec phares à halogène)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Clignotants avant
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tourner la vis dans le sens contraire des
aiguilles d'une montre et la retirer, puis
tirer partiellement le garde-boue.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
% : A ( * ( % ' A ' F K V K Q P K P F D % : A ( * ( % ' A ' F K V K Q P K P F D
Page 490 of 632

6–54
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
Antibrouillards * , Clignotants latéraux * ,
Feux de freinage/Feux arrière (avec
phares à LED), Feux de position arrière
(avec phares à LED), Feux arrière
(avec phares à LED), Feu de freinage
auxiliaire
L'ampoule LED ne peut pas être remplacée
comme une seule unité, car c'est une unité
intégrée.
L'ampoule LED doit être remplacée avec
l'unité. Pour remplacer les ampoules
s'adresser à un mécanicien agréé Mazda. Clignotants arrière, Feux de freinage/
Feux arrière (avec phares à halogène),
Feux de position arrière (avec phares à
halogène)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tourner les boulons dans le sens
contraire des aiguilles d'une montre et
les retirer.
3. Tirer l'unité vers l'arrière pour l'enlever.
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
% : A ( * ( % ' A ' F K V K Q P K P F D % : A ( * ( % ' A ' F K V K Q P K P F D
Page 491 of 632
6–55
Entretien
Entretien réalisable par le propriétaire
5. Débrancher l'ampoule de la douille.
Clignotants arrière
Feux de freinage/Feux arrière
Feux de position arrière
6. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Feux de recul
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer le couvercle.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
% : A ( * ( % ' A ' F K V K Q P K P F D % : A ( * ( % ' A ' F K V K Q P K P F D
Page 492 of 632
6–56
Entretien
Entretien réalisable par le propriétaire
Feux de plaque d'immatriculation
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer le couvercle.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Remplacement des ampoules
d'éclairages intérieurs
Eclairages au pavillon (avant)/Lampes
de lecture, Eclairages au pavillon
(arrière)
1. Enrober d'un chiffon doux un petit
tournevis à tête plate pour éviter
d'endommager la lentille, puis retirer
la lentille en la soulevant doucement
par le bord en faisant levier avec le
tournevis à tête plate.
% : A ( * ( % ' A ' F K V K Q P K P F D % : A ( * ( % ' A ' F K V K Q P K P F D
Page 493 of 632
6–57
Entretien
Entretien réalisable par le propriétaire
2. Débrancher l'ampoule en la tirant.
Eclairages au pavillon (avant)/
Lampes de lecture
Eclairages au pavillon (arrière)
Rebord
3. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Eclairage de compartiment à bagages
1. A l'aide d'un petit tournevis plat
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer l'unité
de lentille en soulevant avec soin son
bord avec le tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
3. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
% : A ( * ( % ' A ' F K V K Q P K P F D % : A ( * ( % ' A ' F K V K Q P K P F D
Page 494 of 632

6–58
Entretien
Entretien réalisable par le propriétaire
Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, véri ¿ er la protection
du circuit relié. Si un fusible est fondu,
le ¿ lament se trouvant à l'intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
Remplacement d'un fusible
R e m p l a c e m e n t d e s f u s i b l e s s u r l e c ô t é
gauche du véhicule
Si un circuit électrique ne fonctionne pas,
véri ¿ er en premier les fusibles du côté
gauche du véhicule.
1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Ouvrir le couvercle de la boîte à
fusibles.
3. Tirer le fusible droit à l'aide de l'outil
de retrait fourni dans la boîte à fusibles
du compartiment moteur.
4. Véri ¿ er le fusible et le remplacer s'il est
fondu.
NormalFondu
5. Insérer un fusible neuf de même valeur,
et s'assurer qu'il est fermement installé.
S'il n'est pas fermement installé,
le faire installer par un mécanicien
expérimenté. Nous recommandons un
concessionnaire agréé Mazda.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur nominale issu d'un circuit non
nécessaire à la conduite du véhicule,
comme le circuit AUDIO ou OUTLET.
ATTENTION
Toujours remplacer un fusible par
un fusible Mazda authentique ou
équivalent de même valeur nominale.
Sinon cela risque d'endommager le
circuit électrique.
% : A ( * ( % ' A ' F K V K Q P K P F D % : A ( * ( % ' A ' F K V K Q P K P F D

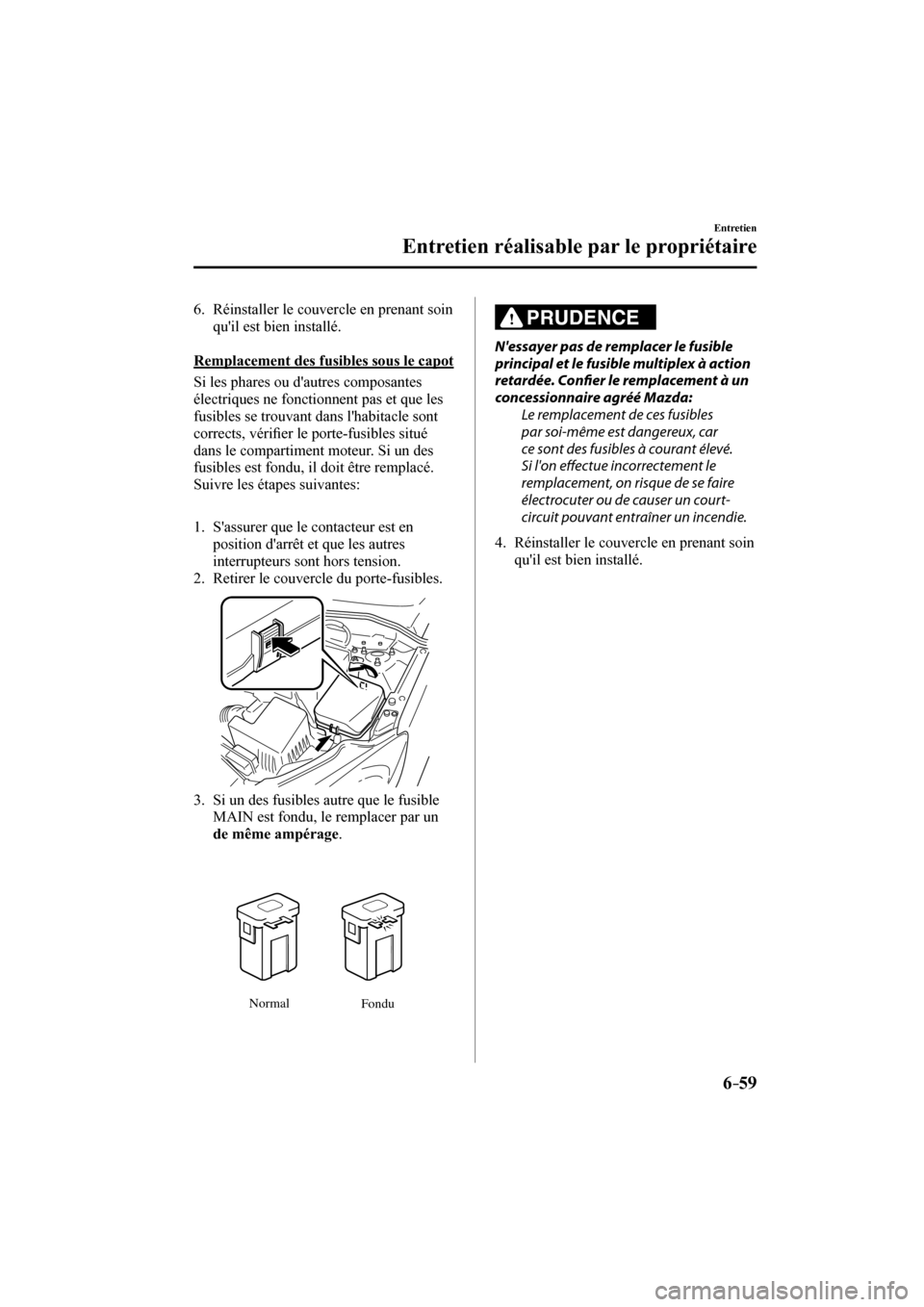

Page 495 of 632

6–59
Entretien
Entretien réalisable par le propriétaire
6. Réinstaller le couvercle en prenant soin
qu'il est bien installé.
Remplacement des fusibles sous le capot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, véri ¿ er le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:
1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Retirer le couvercle du porte-fusibles.
3. Si un des fusibles autre que le fusible
MAIN est fondu, le remplacer par un
de même ampérage .
Normal
Fondu
PRUDENCE
N'essayer pas de remplacer le fusible
principal et le fusible multiplex à action
retardée. Confi er le remplacement à un
concessionnaire agréé Mazda:
Le remplacement de ces fusibles
par soi-même est dangereux, car
ce sont des fusibles à courant élevé.
Si l'on eff ectue incorrectement le
remplacement, on risque de se faire
électrocuter ou de causer un court-
circuit pouvant entraîner un incendie.
4. Réinstaller le couvercle en prenant soin
qu'il est bien installé.
% : A ( * ( % ' A ' F K V K Q P K P F D % : A ( * ( % ' A ' F K V K Q P K P F D
Page 496 of 632
6–60
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
Description des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
1 C/U IG1 15 A Pour la protection de plusieurs circuits
2 ENGINE IG1 7,5 A Système de commande du moteur
3 SUNROOF 10 A Toit ouvrant transparent
*
4 INTERIOR 15 A Eclairage au pavillon
5
7,5 A Système de commande du moteur
6 AUDIO2 15 A Système audio
7 METER1 10 A Combiné d'instruments
8 SRS1 7,5 A Coussin d'air
9 METER2 7,5 A Combiné d'instruments
*
10 RADIO 7,5 A Système audio
11 ENGINE3 15 A Système de commande du moteur
12 ENGINE1 15 A Système de commande du moteur
13 ENGINE2 15 A Système de commande du moteur
14 AUDIO1 25 A Système audio
15 A/C MAG 7,5 A Climatiseur
*
