2017 Lexus GS F Navigation handleiding (in Dutch)

273
1. LEXUS PARKING ASSIST MONITOR
PERIPHERAL MONITORING-SYSTEEM
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
6
De afstandslijnen en voertuigbreedterefe-
rentielijnen staan mogelijk niet geheel
parallel aan de zijlijnen van het parkeervak,
ook al lijkt dit wel zo. Controleer dit visueel.
 De ruimtes tussen de voertuigbreedterefe-
rentielijnen en de linker en rechter zijlijn
van het parkeervak zijn mogelijk niet gelijk
aan elkaar, ook al lijkt dit wel zo. Controleer
dit visueel.
 De afstandslijnen geven een indicatie van
de afstanden op een vlakke ondergrond. In
elk van de volgende gevallen is er sprake
van een foutmarge tussen de rijlijnen op het
scherm en de werkelijke afstand/koers op
de weg.
VERSCHILLEN TUSSEN DE
SCHERMWEERGAVE EN DE
WERKELIJKE WEGWANNEER DE GROND
ACHTER DE AUTO STEIL
OMHOOG LOOPT
De afstandslijnen geven een afstand
dichter bij de auto aan dan in werkelijk-
heid het geval is. Objecten lijken zich
daarom verder van de auto te bevinden
dan in werkelijkheid het geval is. Om de-
zelfde reden bestaat er een foutmarge
tussen de rijlijnen en de werkelijke af-
stand/koers op de weg.
GS_Navi+MM_OM30G25E_(EE).book P age 273 Thursday, November 24, 2016 3:47 PM

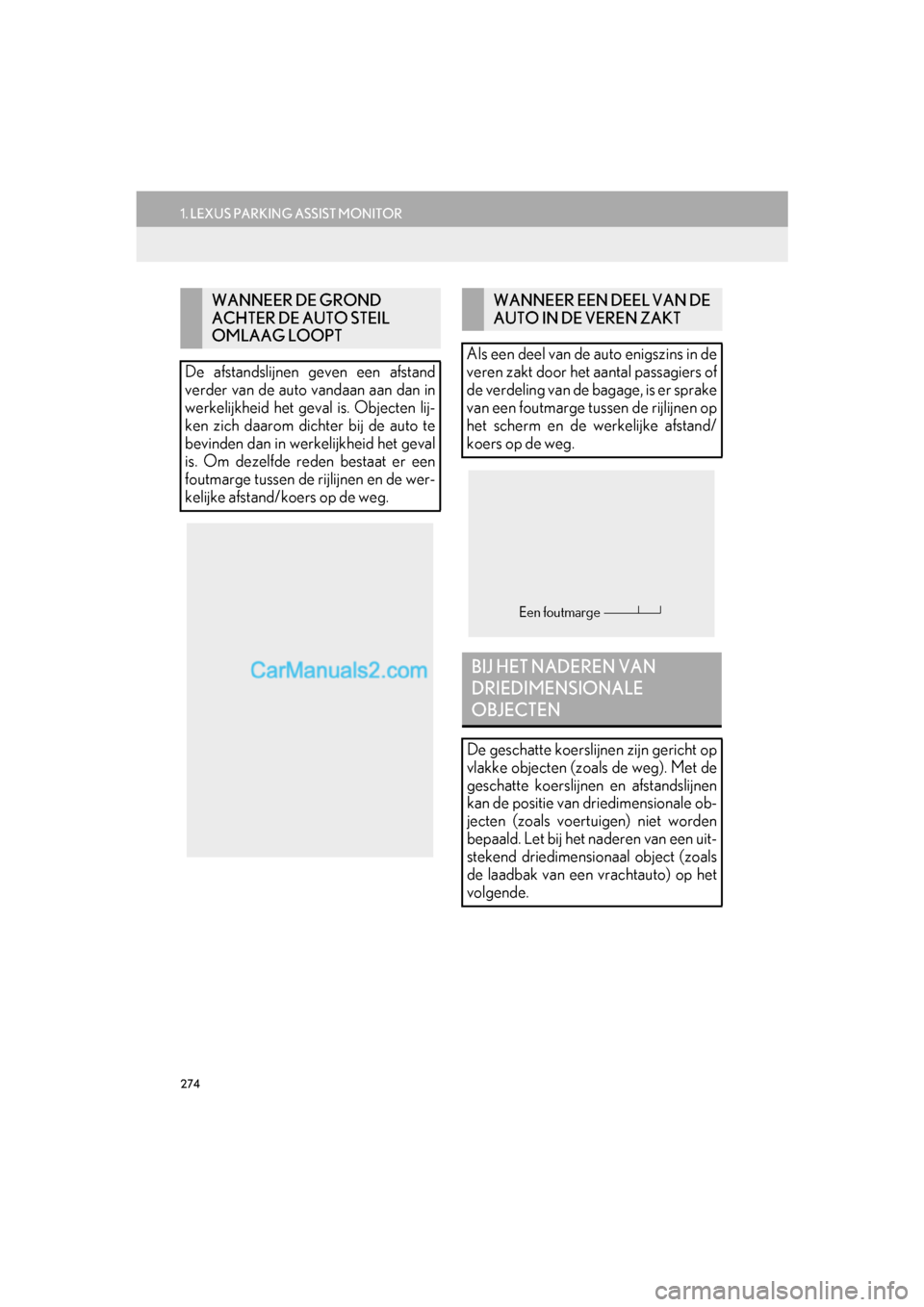

274
1. LEXUS PARKING ASSIST MONITOR
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
WANNEER DE GROND
ACHTER DE AUTO STEIL
OMLAAG LOOPT
De afstandslijnen geven een afstand
verder van de auto vandaan aan dan in
werkelijkheid het geval is. Objecten lij-
ken zich daarom dichter bij de auto te
bevinden dan in werkelijkheid het geval
is. Om dezelfde reden bestaat er een
foutmarge tussen de rijlijnen en de wer-
kelijke afstand/koers op de weg.WANNEER EEN DEEL VAN DE
AUTO IN DE VEREN ZAKT
Als een deel van de auto enigszins in de
veren zakt door het aantal passagiers of
de verdeling van de bagage, is er sprake
van een foutmarge tussen de rijlijnen op
het scherm en de werkelijke afstand/
koers op de weg.
BIJ HET NADEREN VAN
DRIEDIMENSIONALE
OBJECTEN
De geschatte koerslijnen zijn gericht op
vlakke objecten (zoals de weg). Met de
geschatte koerslijnen en afstandslijnen
kan de positie van driedimensionale ob-
jecten (zoals voertuigen) niet worden
bepaald. Let bij het naderen van een uit-
stekend driedimensionaal object (zoals
de laadbak van een vrachtauto) op het
volgende.
Een foutmarge
GS_Navi+MM_OM30G25E_(EE).book P age 274 Thursday, November 24, 2016 3:47 PM

275
1. LEXUS PARKING ASSIST MONITOR
PERIPHERAL MONITORING-SYSTEEM
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
6
Geschatte koerslijnen
GESCHATTE KOERSLIJNEN
Controleer visueel de omgeving en het
gebied achter de auto. In de hieronder
afgebeelde situatie lijkt de truck zich
buiten de geschatte koerslijnen te be-
vinden en lijkt het alsof de auto de truck
niet zal raken. Toch kan de achterzijde
van de vrachtwagen zich boven de ge-
schatte koerslijnen bevinden. Als u in
werkelijkheid achteruitrijdt volgens de
geschatte koerslijnen, zal de auto de
vrachtwagen mogelijk raken.AFSTANDSLIJNEN
Controleer visueel de omgeving en het
gebied achter de auto. Op het scherm
lijkt het alsof de geparkeerde vrachtwa-
gen tot punt B komt. Wanneer u tot punt
A achteruit zou rijden, zou u de vracht-
wagen echter al raken. Op het scherm
lijkt punt A het meest dichtbij en punt C
het verste weg. In werkelijkheid zijn de
afstanden tot punt A en tot punt C gelijk
en bevindt punt B zich verder weg dan
punt A en punt C.
Punt A, B en C
C
A B
C
AB
GS_Navi+MM_OM30G25E_(EE).book P age 275 Thursday, November 24, 2016 3:47 PM

276
1. LEXUS PARKING ASSIST MONITOR
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
6. ZAKEN DIE U DIENT TE WETEN
Als u een van de volgende verschijnselen opmerkt, raadpleeg dan de mogelijke oor-
zaak en de oplossing en controleer opnieuw.
Is het symptoom door de oplossing nog niet verdwenen, laat dan de auto controleren
door een erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
ALS U BEPAALDE VERSCHIJNSELEN OPMERKT
SymptoomWaarschijnlijke oorzaakOplossing
Het beeld is niet goed te zien• De auto bevindt zich in een
donkere omgeving
• De temperatuur rondom de
lens is hoog of laag
• De buitentemperatuur is
laag
• Er zitten waterdruppels op
de camera
• Het regent of is vochtig
• Er zitten verontreinigingen
(modder, enz.) op de
camera
• Zonlicht of koplampen van
andere auto's schijnt/schij-
nen rechtstreeks in de
camera
• De auto bevindt zich onder
fluorescerende lampen,
natriumlampen, kwiklam-
pen, enz.Rijd achteruit terwijl u de om-
geving van de auto visueel
controleert. (Gebruik de mo-
nitor weer als de omstandig-
heden verbeterd zijn.)
De procedure voor het afstel-
len van de beeldkwaliteit van
de Parking Assist Monitor is
gelijk aan de procedure voor
het afstellen van het scherm.
(→Blz. 42)
Het beeld is wazigEr zit(ten) vuil of verontreini-
gingen (zoals waterdruppels,
sneeuw, modder, enz.) op de
camera.Spoel de camera af met een
grote hoeveelheid water en
veeg de lens af met een zach-
te, natte doek.
Het beeld is niet rechtDe camera of de omgeving
ervan is aan een krachtige
schok blootgesteld.Laat de auto controleren door
een erkende Le xus-dealer of
hersteller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige.
GS_Navi+MM_OM30G25E_(EE).book P age 276 Thursday, November 24, 2016 3:47 PM

277
1. LEXUS PARKING ASSIST MONITOR
PERIPHERAL MONITORING-SYSTEEM
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
6
De rijlijnen lopen helemaal
verkeerdDe camerapositie is niet uit-
gelijnd.Laat de auto controleren door
een erkende Lexus-dealer of
hersteller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige.
• De auto staat schuin (de
auto is zwaar beladen, de
bandenspanning is te laag
als gevolg van een lekke
band, enz.).
• De auto wordt gebruikt op
een helling.Als dit gebeurt als gevolg van
deze oorzaken, duidt dat niet
op een storing.
Rijd achteruit terwijl u de om-
geving van de auto visueel
controleert.
De geschatte koerslijnen be-
wegen, ook al staat het stuur-
wiel rechtEr is een storing aanwezig in
de uitgangssignalen van de
stuurhoeksensor.Laat de auto controleren door
een erkende Lexus-dealer of
hersteller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige.
De rijlijnen worden niet weer-
gegevenDe achterklep is geopend.Sluit de achterklep.
Laat als het symptoom hier-
door niet verholpen is de auto
controleren door een erken-
de Lexus-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
SymptoomWaarschijnlijke oorzaakOplossing
GS_Navi+MM_OM30G25E_(EE).book P age 277 Thursday, November 24, 2016 3:47 PM

278
1. LEXUS PARKING ASSIST MONITOR
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
“Het systeem wordt geïnitiali-
seerd.” wordt weergegeven•Het stuurwiel is gedraaid
terwijl de 12V-accu was los-
gekoppeld en weer aange-
sloten.
• Het laadniveau van de 12V-
accu is laag.
• De stuurhoeksensor is
opnieuw geplaatst.
• Er is een storing aanwezig
in de uitgangssignalen van
de stuurhoeksensor.Zet de auto stil en draai het
stuurwiel zo ve r mogelijk naar
links en rechts.
Laat als het symptoom hier-
door niet verholpen is de auto
controleren door een erken-
de Lexus-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
• Selecteer de toets ? op het
initialisatiescherm om de
bedieningsprocedure weer
te geven.
SymptoomWaarschijnlijke oorzaakOplossing
GS_Navi+MM_OM30G25E_(EE).book P age 278 Thursday, November 24, 2016 3:47 PM

279
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
PERIPHERAL MONITORING-SYSTEEM
6
2. LEXUS PARKING ASSIST-SENSOR
1. LEXUS PARKING ASSIST-SENSOR*1
Hoeksensoren voor
Binnenste sensoren voor*
2
Hoeksensoren achter
Binnenste sensoren achter
1Schakelt Lexus Parking Assist-sensor
in/uit.
Als de schakelaar aan is, gaat het controle-
lampje branden om de bestuurder te infor-
meren dat het systeem geactiveerd is.
De afstand van uw auto tot obstakels bij
het fileparkeren en achteruit inparkeren
in een garage wordt gemeten door sen-
soren en wordt doorgegeven via het
multi-informatiedisplay, het Remote
Touch-scherm en een zoemer. Contro-
leer bij gebruik van dit systeem ook altijd
zelf de omgeving.
SOORTEN SENSOREN
*1: Indien aanwezig
*2: Behalve GS F
SCHAKELAAR LEXUS
PARKING ASSIST-SENSOR
GS_Navi+MM_OM30G25E_(EE).book P age 279 Thursday, November 24, 2016 3:47 PM

280
2. LEXUS PARKING ASSIST-SENSOR
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
■MULTI-INFORMATIEDISPLAY
Signalering hoeksensoren voor
Signalering binnenste sensor voor
Signalering hoeksensoren achter
Signalering binnenste sensor achter
■Remote Touch-SCHERM
 8 inch display
Wanneer het Parking Assist Monitor-sys-
teem niet wordt weergegeven
De grafische voorstelling wordt automa-
tisch weergegeven wanneer een obstakel
gesignaleerd wordt. Het scherm kan zo
worden ingesteld dat de afbeelding niet
wordt weergegeven. ( →Blz. 291)
: Hiermee kunt u de geluiden van de
zoemer uitschakelen.
 Wanneer het Rear View Monitor-systeem
wordt weergegeven. (hulpdisplay)
Er wordt bij het signaleren van een obstakel
een vereenvoudigde vo orstelling weerge-
geven in de rechter bovenhoek van het Re-
mote Touch-scherm.
DISPLAY
Wanneer de sensoren een obstakel sig-
naleren, wordt dit grafisch weergege-
ven op het multi-informatiedisplay en
het Remote Touch-scherm overeen-
komstig de positie en afstand tot het ob-
stakel.
*: Behalve GS F
