2017 Lexus GS F Navigation handleiding (in Dutch)

6
249
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
1
2
3 4
5 6
7
8
9
3. HAAKS INPARKEREN (WEERGAVEMODUS PARKING
ASSIST-HULPRIJLIJN) ....................... 260
SCHERMBESCHRIJVING................................ 260
PARKEREN ................................................................ 261
4. FILEPARKEREN....................................... 262
MANOEUVREERPROCEDURE .................. 262
PARKEREN ............................................................... 264
MODUS BEPERKTE RUIMTE ......................... 269
5. VOORZORGSMAATREGELEN VOOR LEXUS PARKING ASSIST
MONITOR ............................................... 271
GEBIED DAT OP HET SCHERM
WORDT WEERGEGEVEN............................ 271
DE CAMERA ............................................................ 272
VERSCHILLEN TUSSEN DE SCHERMWEERGAVE EN
DE WERKELIJKE WEG ................................... 273
BIJ HET NADEREN VAN DRIEDIMENSIONALE OBJECTEN ........ 274
6. ZAKEN DIE U DIENT TE WETEN ..... 276
ALS U BEPAALDE VERSCHIJNSELEN
OPMERKT .............................................................. 276
1. LEXUS PARKING ASSIST- SENSOR .................................................. 279
SOORTEN SENSOREN .................................... 279
SCHAKELAAR LEXUS PARKING
ASSIST-SENSOR ................................................ 279
DISPLAY .................................................................... 280
WEERGAVE SENSORSIGNALERING, AFSTAND TOT OBSTAKEL......................... 282
DETECTIEBEREIK VAN DE SENSOREN .................................................. 285
DE LEXUS PARKING ASSIST-SENSOR KAN WORDEN GEBRUIKT ALS ............. 286
WEERGAVE LEXUS PARKING ASSIST- SENSOR ................................................................. 286
DETECTIE-INFORMATIE SENSOREN .... 286
STORINGSWAARSCHUWING LEXUS PARKING ASSIST-SENSOR ....................... 288
2. INSTELLEN VA N DE LEXUS
PARKING ASSIST-SENSOR ........... 290
INSTELLING
WAARSCHUWINGSVOLUME............... 290
INSTELLING DISPLAY AAN/UIT.................. 291
INSTELLING AFSTAND WAARSCHUWING .......................................... 291
2LEXUS PARKING ASSIST-
SENSOR
PERIPHERAL MONITORING-SYSTEEM
Sommige functies kunnen bij auto's die bestemd zijn voor andere markten dan Europa
niet bediend worden tijdens het rijden.
GS_Navi+MM_OM30G25E_(EE).book P age 249 Thursday, November 24, 2016 3:47 PM

250
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38

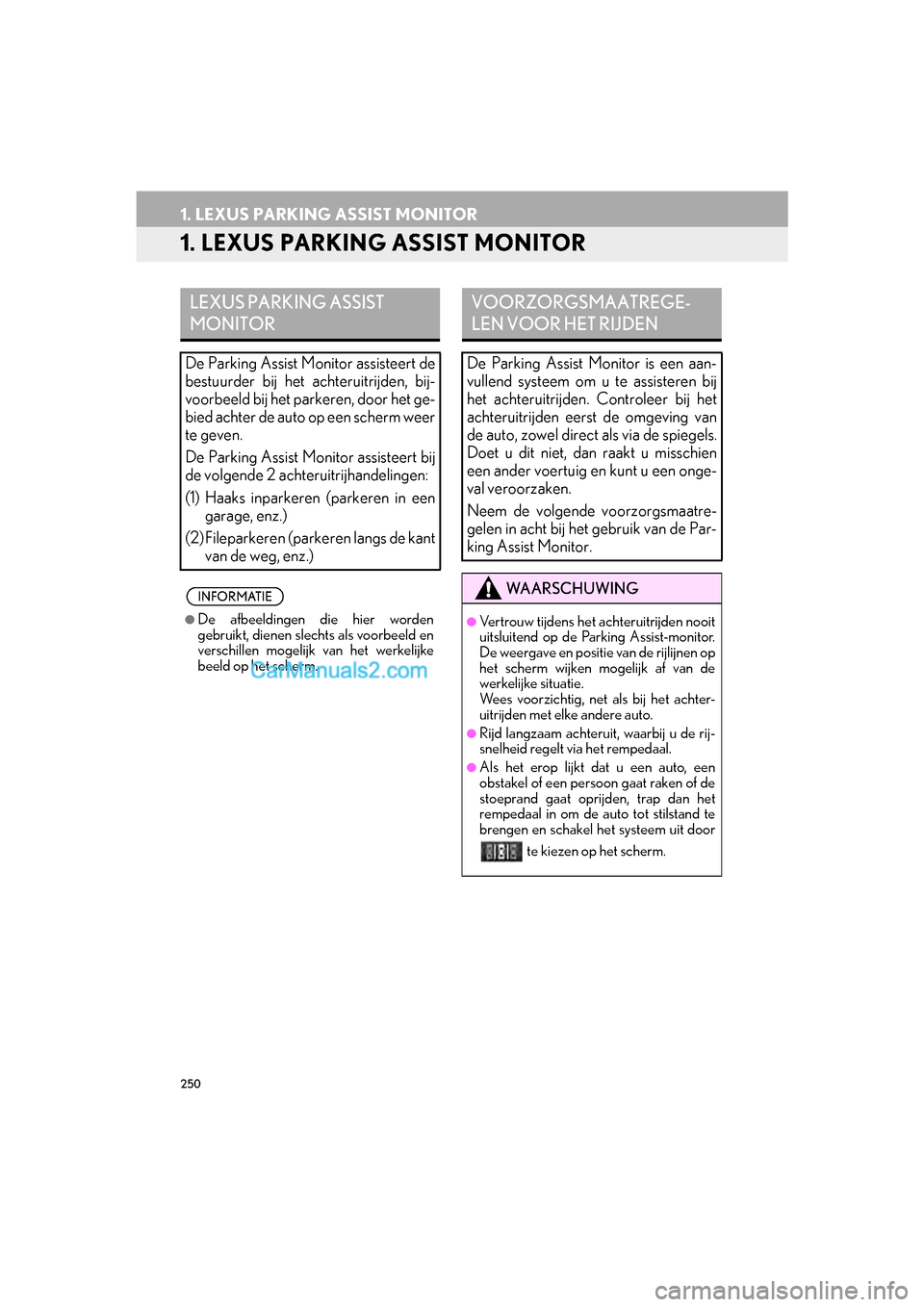

1. LEXUS PARKING ASSIST MONITOR
1. LEXUS PARKING ASSIST MONITOR
LEXUS PARKING ASSIST
MONITOR
De Parking Assist Monitor assisteert de
bestuurder bij het achteruitrijden, bij-
voorbeeld bij het parkeren, door het ge-
bied achter de auto op een scherm weer
te geven.
De Parking Assist Monitor assisteert bij
de volgende 2 achteruitrijhandelingen:
(1) Haaks inparkeren (parkeren in eengarage, enz.)
(2)Fileparkeren (parkeren langs de kant van de weg, enz.)
INFORMATIE
●De afbeeldingen die hier worden
gebruikt, dienen slechts als voorbeeld en
verschillen mogelijk van het werkelijke
beeld op het scherm.
VOORZORGSMAATREGE-
LEN VOOR HET RIJDEN
De Parking Assist Monitor is een aan-
vullend systeem om u te assisteren bij
het achteruitrijden. Controleer bij het
achteruitrijden eerst de omgeving van
de auto, zowel direct als via de spiegels.
Doet u dit niet, dan raakt u misschien
een ander voertuig en kunt u een onge-
val veroorzaken.
Neem de volgende voorzorgsmaatre-
gelen in acht bij het gebruik van de Par-
king Assist Monitor.
WAARSCHUWING
●Vertrouw tijdens het achteruitrijden nooit
uitsluitend op de Parking Assist-monitor.
De weergave en positie van de rijlijnen op
het scherm wijken mogelijk af van de
werkelijke situatie.
Wees voorzichtig, net als bij het achter-
uitrijden met elke andere auto.
●Rijd langzaam achteruit, waarbij u de rij-
snelheid regelt via het rempedaal.
●Als het erop lijkt dat u een auto, een
obstakel of een persoon gaat raken of de
stoeprand gaat oprijden, trap dan het
rempedaal in om de auto tot stilstand te
brengen en schakel het systeem uit door
te kiezen op het scherm.
GS_Navi+MM_OM30G25E_(EE).book P age 250 Thursday, November 24, 2016 3:47 PM

251
1. LEXUS PARKING ASSIST MONITOR
PERIPHERAL MONITORING-SYSTEEM
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
6
WAARSCHUWING
●De gegeven instructies zijn slechts richt-
lijnen. Wanneer en in welke mate er bij
het parkeren aan het stuurwiel moet wor-
den gedraaid, is afhankelijk van de ver-
keerssituatie, het wegdek, de staat van de
auto, enz. Houd hier rekening mee wan-
neer u gebruikmaakt van het Parking
Assist-systeem.
●Controleer voordat u de auto parkeert of
er voldoende ruimte is voor uw auto.
●Gebruik het Parking Assist Monitor-sys-
teem in de volgende gevallen niet:
• Op een glad of modderig wegdek of insneeuw
• Bij het gebruik van sneeuwkettingen of het reservewiel
• Wanneer de achterklep niet volledig is gesloten
• Op wegen die niet recht en niet vlak zijn, zoals bochten en hellingen
WAARSCHUWING
●Bij lage temperaturen wordt het scherm
mogelijk donkerder of wordt het beeld
mogelijk onduidelijk. Het beeld kan wor-
den vervormd wanneer de auto rijdt of
mogelijk kunt u het beeld niet op het
scherm zien. Controleer van tevoren
altijd eerst de omgeving van de auto en
kijk ook in de spiegels.
●Als er banden met andere afmetingen
zijn gemonteerd, worden de rijlijnen op
het scherm mogelijk anders weergege-
ven.
●De camera is voorzien van een speciale
lens. De afstanden tot objecten en voet-
gangers die op het scherm worden weer-
gegeven, verschillen van de werkelijke
afstanden. ( →Blz. 273)
GS_Navi+MM_OM30G25E_(EE).book P age 251 Thursday, November 24, 2016 3:47 PM

252
1. LEXUS PARKING ASSIST MONITOR
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
De Parking Assist Monitor toont de laat st gebruikte parkeermodus als eerste.
Haaks inparkeren Fileparkeren
SCHERMWEERGAVE
Het scherm van de Parking Assist Monito r wordt weergegeven wanneer de selectie-
hendel in stand R wordt gezet met het contact AAN.
Nr.DisplayFunctie
Schermtoets weergavemodusWijzigt de weergavemodus.
Schermtoets parkeermodus
Wijzigt de parkeermodus (tussen de schermen
voor haaks inparkeren en automatisch fileparke-
ren)
Toets in-/uitschakelen modus be-
perkte ruimteSchakelt de modus beperkte ruimte in en uit.
( → Blz. 256)
*Lexus Parking Assist-sensor
Als een obstakel wordt gesignaleerd terwijl de
Lexus Parking Assist-sensor in werking is, ver-
schijnt in de rechter bovenhoek van het scherm
een display.
*: 8 inch display
GS_Navi+MM_OM30G25E_(EE).book P age 252 Thursday, November 24, 2016 3:47 PM

253
1. LEXUS PARKING ASSIST MONITOR
PERIPHERAL MONITORING-SYSTEEM
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
6
Wanneer de selectiehendel in stand R wordt gezet en er wordt een modustoets inge-
drukt (bijvoorbeeld MENU)
De Parking Assist Monitor wordt uitgeschakeld en de modus van de bediende toets
wordt ingeschakeld.
UITSCHAKELEN LEXUS PARKING ASSIST MONITOR
De Parking Assist Monitor wordt uitgeschak eld wanneer de selectiehendel in een an-
dere stand dan stand R wordt gezet.
GS_Navi+MM_OM30G25E_(EE).book P age 253 Thursday, November 24, 2016 3:47 PM

254
1. LEXUS PARKING ASSIST MONITOR
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
Weergavemodus geschatte koerslijn
(→ Blz. 257) 
Weergavemodus Parkin g Assist-hulprij-
lijn ( →Blz. 260)
 Weergavemodus afstandslijn
GEBRUIK VAN HET SYSTEEM
BIJ HAAKS INPARKEREN
Gebruik één van de volgende modi bij
het haaks inparkeren (bijvoorbeeld bij
het parkeren in een garage).
De geschatte koerslijnen worden weer-
gegeven en bewegen overeenkomstig
de bediening van het stuurwiel.
De punten waarop het stuurwiel naar de
andere kant moet worden gedraaid
(Parking Assist-hulprijlijnen), worden
weergegeven.
Er worden uitsluitend afstandslijnen
weergegeven.
GS_Navi+MM_OM30G25E_(EE).book P age 254 Thursday, November 24, 2016 3:47 PM

255
1. LEXUS PARKING ASSIST MONITOR
PERIPHERAL MONITORING-SYSTEEM
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
6
1Kies de schermtoets voor de weergave-
modus.
Iedere keer dat u de toets kiest, verandert
het scherm van de Parking Assist voor
haaks inparkeren als volgt:
WISSELEN VAN
WEERGAVEMODUS
Weergavemodus
afstandslijn
Weergavemodus
Parking Assist-hulprijlijn
Weergavemodus
geschatte koerslijn
GEBRUIK VAN HET SYSTEEM
BIJ FILEPARKEREN
Weergave op het scherm en piepsigna-
len geven naar schatting het punt aan
waar u het stuurwiel dient te draaien bij
fileparkeren. Als de plaats waar de auto
moet worden geparkeerd smaller is dan
gebruikelijk, kan de modus voor be-
perkte ruimte worden gebruikt.
GS_Navi+MM_OM30G25E_(EE).book P age 255 Thursday, November 24, 2016 3:47 PM

256
1. LEXUS PARKING ASSIST MONITOR
GS_Navi+MM_OM30G25E_(EE)
16.11.24 15:38
1Kies de aan/uittoets voor de modus
voor beperkte ruimte in de fileparkeer-
modus.
Iedere keer dat u de toets kiest, wijzigt de
modus als volgt:
1Kies de schermtoets parkeermodus.
 Iedere keer dat u de toets kiest, verandert
het scherm van de Parking Assist voor
haaks inparkeren en fileparkeren als volgt:
MODUS VOOR BEPERKTE
RUIMTE INSCHAKELEN
Waarschuwingsscherm
Normale modus
Modus beperkte ruimte
“Akkoord”
WISSELEN TUSSEN
SCHERMEN
PARKEERMODUS
Haaks inparkeren
• Modus geschatte koerslijnen
• Weergavemodus Parking Assist-hulprij-
lijn• Weergavemodus afstandslijn Fileparkeren
GS_Navi+MM_OM30G25E_(EE).book P
age 256 Thursday, November 24, 2016 3:47 PM
