2017 JEEP GRAND CHEROKEE sensor

Kenmerken frontairbag bestuurders- en
passagierszijde
Het geavanceerde frontairbagsysteem bestaat
uit airbags aan de bestuurderszijde en aan de
passagierszijde die in meerdere stadia worden
geactiveerd. Dit systeem reageert overeenkom-
stig de kracht en de aard van de botsing die
worden vastgesteld door de controller van het
beveiligingssysteem voor inzittenden. Deze
controller ontvangt informatie van de sensoren
voor frontale botsingen (indien aanwezig) of
van andere systeemcomponenten.
Het eerste opblaasmechanisme wordt onmid-
dellijk geactiveerd bij een botsing waarbij
gebruik van de airbags noodzakelijk is. Een
geringe opblazing wordt toegepast voor min-
der zware botsingen. Bij zwaardere botsingen
wordt een krachtiger opblazing toegepast.
Deze auto is mogelijk uitgerust met een ge-
spsluitingsschakelaar voor de veiligheidsgor-
del voor de bestuurders- en/of de voorpassa-
giersstoel die registreert of de gordel is
vastgegespt. Met deze gespsluitingschake-
laar kan het niveau worden aangepast waar-
mee de geavanceerde frontairbags worden
opgeblazen.
WAARSCHUWING!
• Er mogen geen voorwerpen op of nabij
het airbagpaneel op het instrumenten-
paneel of het stuur worden geplaatst,
omdat deze letsel kunnen veroorzaken
bij botsingen waarbij de airbag wordt
opgeblazen.
• Plaats niets op of rond de airbagpanelen
en probeer deze nooit handmatig te ope-
nen. Anders is het mogelijk dat u de
airbags beschadigt. Bovendien kunt u
letsel oplopen doordat de airbags moge-
lijk niet meer functioneren. De be-
schermpanelen van de airbagkussens
gaan alleen open als de airbags worden
opgeblazen.
• Als u alleen op de airbags vertrouwt, kan
dit bij een aanrijding leiden tot ernstig
letsel. De airbags werken in combinatie
met uw veiligheidsgordel om u op de
juiste wijze te beschermen. Bij sommige
aanrijdingen worden de airbags niet op-
geblazen. Draag uw veiligheidsgordels
altijd, ook als uw auto is uitgerust met
airbags.
Werking frontairbags
De frontairbags zijn ontworpen om extra be-
scherming te bieden als aanvulling op de
veiligheidsgordels. Frontairbags zijn niet be-
doeld voor het verminderen van het risico op
letsel bij botsingen van achteren, botsingen
van opzij of over de kop slaan. De frontair-
bags worden niet bij alle frontale botsingen
geactiveerd. Dit geldt ook voor sommige fron-
tale botsingen die ernstige schade aan het
voertuig tot gevolg hebben, zoals bepaalde
aanrijdingen tegen palen, aanrijdingen waar-
bij de auto onder een vrachtwagen terecht-
komt en aanrijdingen onder een hoek.
Daarentegen kunnen frontairbags, afhanke-
lijk van de aard van de botsing en de plaats
waar het voertuig wordt geraakt, opgeblazen
worden bij aanrijdingen die geringe schade
aan de voorkant van het voertuig tot gevolg
hebben, maar die aanvankelijk een grote af-
name van de snelheid veroorzaken.
VEILIGHEID
134

Omdat airbagsensoren de vertraging van het
voertuig in de loop van de tijd meten, zijn de
snelheid van het voertuig en de schade op
zichzelf geen goede indicatoren voor de nood-
zaak van het wel of niet opblazen van een
airbag.
Veiligheidsgordels zijn bij alle ongevallen
noodzakelijk voor uw bescherming en om uw
lichaam in de juiste positie te houden, uit de
buurt van een airbag die wordt opgeblazen.
De controller van het beveiligingssysteem
voor inzittenden (OCR) zendt een signaal
naar de opblaasmodules wanneer een botsing
wordt gedetecteerd waarbij de frontairbags
moeten worden geactiveerd. Een grote hoe-
veelheid niet-giftig gas wordt gegenereerd om
de frontairbags op te blazen.
Het afdekpaneel op de stuurwielnaaf en op
de rechterbovenzijde van het instrumenten-
paneel komen los en worden verwijderd ter-
wijl de airbags volledig worden opgeblazen.
De frontairbags worden binnen een oogwenk
volledig opgeblazen. De frontairbags lopen
vervolgens snel leeg terwijl ze de bestuurder
en de voorpassagier bescherming bieden.Kniebescherming
De kniebescherming helpt de knieën van de
bestuurder en de voorpassagier te bescher-
men en hen correct te laten zitten bij het
eventueel opblazen van de frontairbags.
WAARSCHUWING!
• U mag nooit in de kniebeschermingen
boren of snijden of deze op een andere
manier bewerken.
• Monteer geen accessoires op de kniebe-
schermingen zoals alarmverlichting,
audio-installaties, 27 MC-apparatuur,
enz.
Extra knieairbag aan bestuurderszijde
Deze auto is aan de bestuurderszijde voorzien
van een knieairbag, die zich in het instrumen-
tenpaneel onder de stuurkolom bevindt. De
extra knieairbag aan bestuurderszijde biedt
meer bescherming en werkt bij frontale aan-
rijdingen samen met de veiligheidsgordels,
de gordelspanners en de frontairbags.
Aanvullende zijairbags
Deze auto is voorzien van twee typen zijair-
bags:
1.Aanvullende zijairbags in de stoelen
(SAB's): aan de buitenzijde van de voorstoe-
len. De zijairbags in de stoelen zijn gemar-
keerd met het opschrift "SRS AIRBAG" of
"AIRBAG", dat in de buitenzijde van de stoe-
len is gestikt.
Opschrift aanvullende zijairbags in de
stoelen vóór
135

OPMERKING:
De airbagpanelen zijn in de interieurbekle-
ding nauwelijks zichtbaar, maar springen
open tijdens het opblazen van de airbag.
Zijdelingse botsingen
Bij zijdelingse botsingen kunnen de zijde-
lingsebotsingsensoren de controller van het
beveiligingssysteem voor inzittenden helpen
bij het bepalen van de juiste reactie op de
botsingen. Het systeem is gekalibreerd om de
zijairbags aan de zijde van de botsing van het
voertuig te activeren bij botsingen waarbij
bescherming van de inzittenden door zijair-
bags noodzakelijk is. Bij een zijdelingse bot-
sing worden de zijairbags onafhankelijk geac-
tiveerd; bij een botsing aan de linkerzijde
worden alleen de zijairbags links geactiveerd
en bij een botsing aan de rechterzijde alleen
de zijairbags rechts.
De zijairbags worden niet bij alle zijdelingse
botsingen geactiveerd, zoals sommige aanrij-
dingen onder bepaalde hoeken of bij be-
paalde zijdelingse botsingen die geen invloed
hebben op het interieur. De zijairbags kunnenworden geactiveerd tijdens botsingen onder
een hoek of frontale botsingen, waarbij de
frontairbags worden geactiveerd.
Over de kop slaan
De zijairbags zijn ontworpen om te worden
geactiveerd bij bepaalde gevallen van over de
kop slaan van de auto. De controller van het
beveiligingssysteem voor inzittenden bepaalt
op basis van de aard en ernst van het over de
kop rollen van de auto, of de zijairbags moe-
ten worden opgeblazen. Beschadiging van de
auto is op zichzelf geen goede indicatie of
activering van de zijairbags al dan niet vereist
was.
De zijairbags altijd geactiveerd wanneer de
auto over de kop slaat. Het systeem voor
detectie van over de kop slaan bepaalt of de
het voertuig mogelijk over de kop slaat en of
activering noodzakelijk is. In het geval dat
het voertuig over de kop of bijna over de kop
slaat en de zijairbags moeten worden opge-
blazen, activeert het systeem voor detectie
van over de kop slaan ook de voorspanners
van de veiligheidsgordels aan beide zijden
van het voertuig.De gordijn-zijairbags kunnen helpen bij het
beperken van het risico van gedeeltelijk of
volledig uit de auto geslingerd worden van
inzittenden dóór de zijruiten bij bepaalde
zijdelingse botsingen of het over de kop slaan
van de auto.
De controller van het beschermingssysteem
voor de inzittenden (ORC) controleert de in-
terne circuits en de bedrading van de onder-
staande elektrische componenten van het
airbagsysteem:
Componenten van het airbagsysteem
• Controller van het beveiligingssysteem
voor inzittenden
• Waarschuwingslampje voor het airbagsys-
teem
• Stuurwiel en stuurkolom
• Instrumentenpaneel
• Kniebescherming
• Bestuurders- en passagiersairbags
• Aanvullende zijairbags
• Aanvullende knie-airbags
• Sensoren voor frontale en zijdelingse bot-
singen
VEILIGHEID
138

ADAPTIEVE CRUISECONTROL
(ACC) ....................188
Activering..................189
Gewenste snelheid instellen........189
De snelheid aanpassen...........189
Hervatten...................191
Uitschakelen.................191
Volgafstand instellen............191
Modus wijzigen...............192
PARKSENSE PARKEERHULPSYS-
TEEM....................193
ParkSense sensoren.............193
ParkSense in-/uitschakelen........193
Display in de instrumentengroep.....193

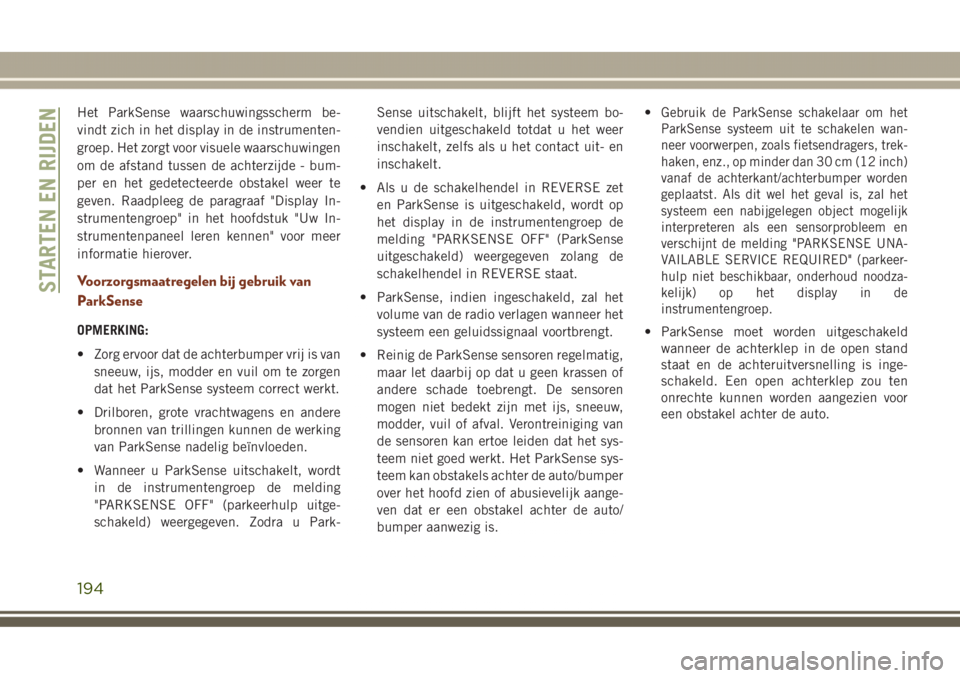

Voorzorgsmaatregelen bij gebruik van
ParkSense..................194
PARKSENSE PARKEERSENSOREN
VOOR EN ACHTER...........195
ParkSense sensoren.............195
In-/uitschakelen...............196
In- en uitschakelen.............196
Rijden met aanhanger...........196
Algemene waarschuwingen........197
ACTIEF PARKEERHULPSYSTEEM
PARKSENSE — INDIEN
AANWEZIG................197
RIJSTROOKDETECTIE........198
Werking van rijstrookdetectie.......198
Rijstrookdetectie in- of uitschakelen. . .199
Waarschuwingsbericht rijstrookdetectie . .199
Status van rijstrookdetectie wijzigen . . .200
PARKVIEW
ACHTERUITRIJCAMERA......201
Symbolen en berichten op het display. .201
BRANDSTOF TANKEN —
BENZINEMOTOR............201
Noodontgrendeling voor
brandstofvulklep...............203
TANKEN — DIESELMOTOR. . . .204
Gebruik van verontreinigde brandstof
vermijden...................206
Brandstofopslag - dieselbrandstof. . . .206
Diesel Exhaust Fluid (DEF)........206
Opslag van Diesel Exhaust Fluid (DEF) . .207
Diesel Exhaust Fluid (DEF) bijvullen. . .207
TREKKEN VAN EEN
AANHANGER..............210
Trekgewichten (maximale
aanhangergewichten) — Niet-SRT. . . .210
Trekgewichten (maximale
aanhangergewichten) — SRT.......211
Trekhaakkap verwijderen (Summit-
modellen) — indien aanwezig.......212
Trekhaakkap verwijderen
(SRT-modellen) — indien aanwezig . . .213
DE AUTO SLEPEN ACHTER
EEN CAMPER...............215
Slepen van deze auto achter een ander
voertuig....................215
Slepen achter een camper - modellen
met tweewielaandrijving..........216
Slepen achter een camper —
Quadra-Trac I (tussenbak met één
versnelling) modellen met
vierwielaandrijving.............216
Slepen achter een camper —
Quadra–Trac II/Quadra–Drive II
modellen met vierwielaandrijving.....217
STARTEN EN RIJDEN
160

Wanneer de ACC-sensor een voorligger detec-
teert, zorgt de ACC dat uw auto automatisch
gematigd afremt of versnelt om een vooraf
ingestelde volgafstand aan te houden, waar-
bij de snelheid van de voorligger wordt over-
genomen.
Als de sensor geen voor u rijdend voertuig
detecteert, houdt ACC een vaste ingestelde
snelheid aan.
Activering
Druk kort op de toets aan/uit van de adaptieve
cruise control (ACC).
ACC READY wordt weergegeven in het display
van de instrumentengroep om aan te geven
dat de ACC is ingeschakeld.
Gewenste snelheid instellen
Wanneer het voertuig de gewenste snelheid
bereikt, drukt u kort op de knop SET(+)of op
knop de SET(-). Op het display in de instru-
mentengroep wordt de ingestelde snelheid
weergegeven.
Als het systeem wordt ingesteld op een rij-
snelheid lager dan 30 km/u (19 mph), zal de
ingestelde snelheid automatisch veranderenin 30 km/u (19 mph). Als het systeem wordt
ingesteld op een rijsnelheid hoger dan
30 km/u (19 mph), zal de ingestelde snelheid
overeenkomen met de huidige snelheid van
het voertuig.
OPMERKING:
ACC kan niet worden ingesteld als zich een
stilstaand voertuig vlak vóór uw voertuig be-
vindt.
Neem uw voet van het gaspedaal. Doet u dat
niet, dan kan de auto blijven versnellen tot
voorbij de ingestelde snelheid. Als dat ge-
beurt:
• Het bericht "DRIVER OVERRIDE" (ingreep
door de bestuurder) verschijnt in het dis-
play in de instrumentengroep.
• Regelt het systeem niet langer de afstand
tussen uw auto en uw voorligger. Wordt de
voertuigsnelheid alleen bepaald door de
stand van het gaspedaal.
De snelheid aanpassen
Zodra de ACC is geactiveerd, kan de snelheid
worden verhoogd of verlaagd.OPMERKING:
• Als u harder rijdt dan de ingestelde snel-
heid en op de toets SET(+)of SET(-)
drukt, wordt de huidige snelheid van het
voertuig de ingestelde snelheid van het
systeem.
• Wanneer u de toets SET(-)gebruikt om de
snelheid te verlagen, maar het voertuig
door het afremmen op de motor onvol-
doende vertraagt om de ingestelde snel-
heid te bereiken, zal het voertuig automa-
tisch worden afgeremd door remsysteem.
• Het ACC-systeem remt de auto af tot vol-
ledige stilstand bij het volgen van een
doelvoertuig. Als een auto met ACC een
doelvoertuig tot stilstand volgt, worden de
remmen van de auto twee seconden na
volledige stilstand gelost.
• Het ACC-systeem handhaaft de ingestelde
rijsnelheid als u op een helling of afdaling
rijdt. Een kleine snelheidsverandering op
lichte hellingen is echter normaal. Tijdens
het rijden op een helling of afdaling kan de
transmissie terugschakelen. Dit is nor-
maal en noodzakelijk om de ingestelde
rijsnelheid aan te houden. Bij het rijden
189

WAARSCHUWING!
• Als veilig rijden met een constante snel-
heid door de omstandigheden niet mo-
gelijk is.
Het cruisecontrolsysteem biedt twee be-
drijfsmodi:
• De modus Adaptieve cruisecontrol, die
zorgt dat een veilige afstand tussen voer-
tuigen wordt aangehouden.
•
De modus Normale cruisecontrol (vaste
snelheid) voor rijden met een constante,
vooraf ingestelde snelheid. Raadpleeg de
paragraaf "Modus Normale cruisecontrol
(vaste snelheid)" in uw gebruikershandlei-
ding op
www.mopar.eu/owner voor meer
informatie.
De normale cruisecontrol (vaste snelheid)
reageert in deze modus niet op voorliggers.
Zorg dat u zich tijdens het rijden bewust
bent van de gekozen modus.
U kunt de modus wijzigen met de knoppen
voor de cruisecontrol. De twee bedrijfs-
modi werken op verschillende manieren.
Controleer altijd welke modus u hebt ge-
kozen.
PARKSENSE
PARKEERHULPSYSTEEM
ParkSense sensoren
De vier ParkSense sensoren die zich in de
achterkant/achterbumper bevinden, bewa-
ken het gebied achter de auto dat binnen het
zichtveld van de sensoren valt. De sensoren
kunnen in horizontale richting obstakels op
een afstand van ongeveer 30 tot 200 cm
(12 tot 79 inch) van het achterpaneel/de
achterbumper detecteren, afhankelijk van de
plaats, het type en de richting van het obsta-
kel.
ParkSense in-/uitschakelen
ParkSense kan worden in- en uitgeschakeld
met de ParkSense-schakelaar.
Wanneer de ParkSense schakelaar wordt in-
gedrukt om het systeem uit te schakelen,
wordt op het display van de instrumenten-
groep gedurende ongeveer vijf seconden de
melding "PARKSENSE OFF" (parkeerhulp
uitgeschakeld) weergegeven. Raadpleeg de
paragraaf "Display in de instrumentengroep"
in het hoofdstuk "Uw Instrumentenpaneelleren kennen" voor meer informatie hierover.
Als de schakelhendel in de stand REVERSE
wordt gezet en het systeem is uitgeschakeld,
wordt op het display van de instrumenten-
groep de melding "PARKSENSE OFF" (par-
keerhulp uitgeschakeld) weergegeven zolang
de schakelhendel in REVERSE staat.
De LED in de ParkSense schakelaar gaat aan
als ParkSense is uitgeschakeld of service
vereist. De LED in de ParkSense schakelaar
gaat uit als het systeem is ingeschakeld. Als
de ParkSense schakelaar wordt ingedrukt, en
het systeem service vereist, knippert de LED
in de ParkSense schakelaar kort en blijft de
LED vervolgens branden.
Display in de instrumentengroep
Het ParkSense waarschuwingsdisplay wordt
alleen weergegeven wanneer "Sound and Dis-
play" (Geluid en weergave) wordt geselec-
teerd in het deel met door de klant te pro-
grammeren functies van het Uconnect
systeem. Raadpleeg de paragraaf "Instellin-
gen van Uconnect" in het hoofdstuk "Multi-
media" in de gebruikershandleiding op
www.mopar.eu/owner voor meer informatie.
193

Het ParkSense waarschuwingsscherm be-
vindt zich in het display in de instrumenten-
groep. Het zorgt voor visuele waarschuwingen
om de afstand tussen de achterzijde - bum-
per en het gedetecteerde obstakel weer te
geven. Raadpleeg de paragraaf "Display In-
strumentengroep" in het hoofdstuk "Uw In-
strumentenpaneel leren kennen" voor meer
informatie hierover.
Voorzorgsmaatregelen bij gebruik van
ParkSense
OPMERKING:
• Zorg ervoor dat de achterbumper vrij is van
sneeuw, ijs, modder en vuil om te zorgen
dat het ParkSense systeem correct werkt.
• Drilboren, grote vrachtwagens en andere
bronnen van trillingen kunnen de werking
van ParkSense nadelig beïnvloeden.
• Wanneer u ParkSense uitschakelt, wordt
in de instrumentengroep de melding
"PARKSENSE OFF" (parkeerhulp uitge-
schakeld) weergegeven. Zodra u Park-Sense uitschakelt, blijft het systeem bo-
vendien uitgeschakeld totdat u het weer
inschakelt, zelfs als u het contact uit- en
inschakelt.
• Als u de schakelhendel in REVERSE zet
en ParkSense is uitgeschakeld, wordt op
het display in de instrumentengroep de
melding "PARKSENSE OFF" (ParkSense
uitgeschakeld) weergegeven zolang de
schakelhendel in REVERSE staat.
• ParkSense, indien ingeschakeld, zal het
volume van de radio verlagen wanneer het
systeem een geluidssignaal voortbrengt.
• Reinig de ParkSense sensoren regelmatig,
maar let daarbij op dat u geen krassen of
andere schade toebrengt. De sensoren
mogen niet bedekt zijn met ijs, sneeuw,
modder, vuil of afval. Verontreiniging van
de sensoren kan ertoe leiden dat het sys-
teem niet goed werkt. Het ParkSense sys-
teem kan obstakels achter de auto/bumper
over het hoofd zien of abusievelijk aange-
ven dat er een obstakel achter de auto/
bumper aanwezig is.•
Gebruik de ParkSense schakelaar om het
ParkSense systeem uit te schakelen wan-
neer voorwerpen, zoals fietsendragers, trek-
haken, enz., op minder dan 30 cm (12 inch)
vanaf de achterkant/achterbumper worden
geplaatst. Als dit wel het geval is, zal het
systeem een nabijgelegen object mogelijk
interpreteren als een sensorprobleem en
verschijnt de melding "PARKSENSE UNA-
VAILABLE SERVICE REQUIRED" (parkeer-
hulp niet beschikbaar, onderhoud noodza-
kelijk) op het display in de
instrumentengroep.
• ParkSense moet worden uitgeschakeld
wanneer de achterklep in de open stand
staat en de achteruitversnelling is inge-
schakeld. Een open achterklep zou ten
onrechte kunnen worden aangezien voor
een obstakel achter de auto.
STARTEN EN RIJDEN
194

WAARSCHUWING!
• Ga altijd voorzichtig te werk tijdens het
achteruitrijden, ook als u ParkSense ge-
bruikt. Controleer het gebied achter de
auto altijd zorgvuldig, kijk naar achteren
en wees bedacht op voetgangers, dieren,
andere voertuigen, obstakels en dode
hoeken, voordat u achteruitrijdt. U bent
verantwoordelijk voor de veiligheid en
dient uw aandacht voortdurend op de
omgeving te richten. Anders bestaat er
een risico op ernstig of zelfs dodelijk
letsel.
• Het wordt sterk aanbevolen de afneem-
bare trekhaak te verwijderen voordat u
ParkSense gaat gebruiken, wanneer u de
trekhaak niet nodig heeft. Als u dit niet
doet, kan persoonlijk letsel of schade
aan voertuigen ontstaan doordat de trek-
haakkogel zich veel dichter bij het obsta-
kel bevindt dan de achterkant van de
auto, wanneer via de luidspreker een
continue toon klinkt. Afhankelijk van de
afmetingen en vorm van de trekhaak is
het ook mogelijk dat de sensoren de
WAARSCHUWING!
trekhaak detecteren en abusievelijk aan-
geven dat er een obstakel achter de auto
aanwezig is.
LET OP!
• ParkSense is uitsluitend bedoeld als
hulpmiddel tijdens het parkeren en is
niet in staat ieder voorwerp, inclusief
kleine obstakels, waar te nemen. Stoep-
randen worden mogelijk tijdelijk of hele-
maal niet gedetecteerd. Op kleine af-
standen worden obstakels boven of
onder de sensoren niet gedetecteerd.
• Bij gebruik van ParkSense moet u lang-
zaam rijden, zodat u tijdig kunt stoppen
wanneer een obstakel wordt gedetec-
teerd. Het is raadzaam om over uw
schouder te kijken, ook wanneer u ge-
bruik maakt van ParkSense.
PARKSENSE
PARKEERSENSOREN VOOR
EN ACHTER
ParkSense sensoren
De vier ParkSense sensoren die zich in de
achterkant/achterbumper bevinden, bewaken
het gebied achter het voertuig dat binnen het
zichtveld van de sensoren valt. De sensoren
kunnen in horizontale richting obstakels op een
afstand van ongeveer 30 tot 200 cm (12 tot
79 inch) van het achterpaneel/de achterbum-
per detecteren, afhankelijk van de plaats, het
type en de richting van het obstakel.
De zes ParkSense sensoren die zich in de
voorkant/voorbumper bevinden, bewaken het
gebied vóór de auto dat binnen het zichtveld
van de sensoren valt. De sensoren kunnen in
horizontale richting obstakels op een afstand
van ongeveer 30 tot 120 cm (12 tot 47 inch)
van het voorpaneel/de voorbumper detecte-
ren, afhankelijk van de plaats, het type en de
richting van het obstakel.
195
