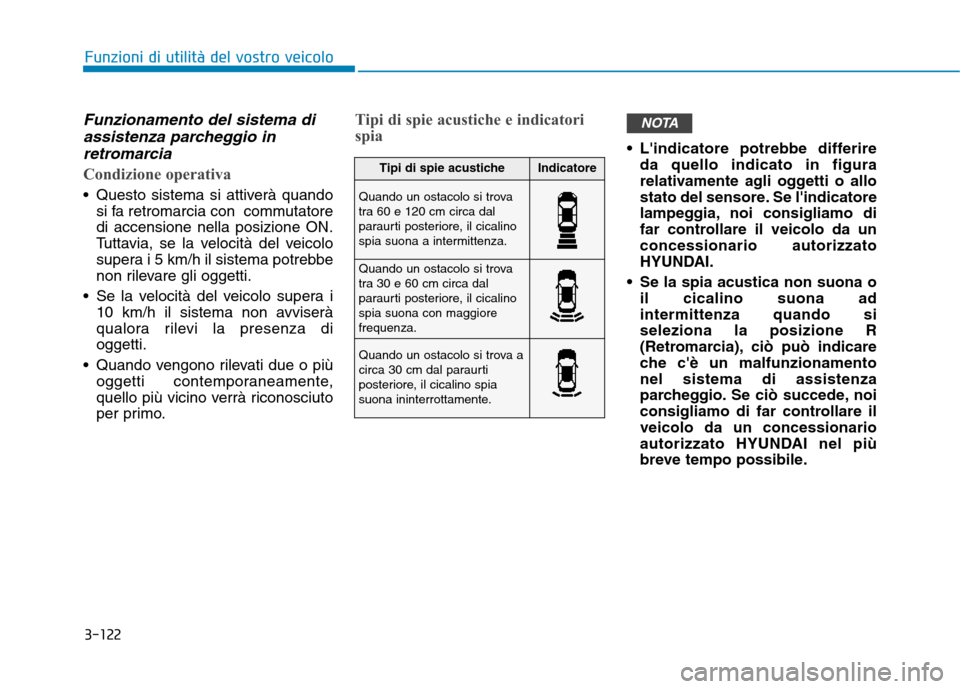

3-122
Funzioni di utilità del vostro veicolo
Funzionamento del sistema diassistenza parcheggio in
retromarcia
Condizione operativa
Questo sistema si attiverà quando si fa retromarcia con commutatore di accensione nella posizione ON.
Tuttavia, se la velocità del veicolo
supera i 5 km/h il sistema potrebbe
non rilevare gli oggetti.
Se la velocità del veicolo supera i 10 km/h il sistema non avviserà
qualora rilevi la presenza dioggetti.
Quando vengono rilevati due o più oggetti contemporaneamente,
quello più vicino verrà riconosciuto
per primo.
Tipi di spie acustiche e indicatori
spia
L'indicatore potrebbe differireda quello indicato in figura
relativamente agli oggetti o allo
stato del sensore. Se l'indicatore
lampeggia, noi consigliamo di
far controllare il veicolo da unconcessionario autorizzato
HYUNDAI.
Se la spia acustica non suona o il cicalino suona adintermittenza quando siseleziona la posizione R
(Retromarcia), ciò può indicare
che c'è un malfunzionamentonel sistema di assistenza
parcheggio. Se ciò succede, noi
consigliamo di far controllare ilveicolo da un concessionario
autorizzato HYUNDAI nel più
breve tempo possibile.
NOTA
Tipi di spie acusticheIndicatore
Quando un ostacolo si trova
tra 60 e 120 cm circa dal
paraurti posteriore, il cicalino
spia suona a intermittenza.
Quando un ostacolo si trova
tra 30 e 60 cm circa dal
paraurti posteriore, il cicalinospia suona con maggiorefrequenza.
Quando un ostacolo si trova a
circa 30 cm dal paraurti
posteriore, il cicalino spia
suona ininterrottamente.

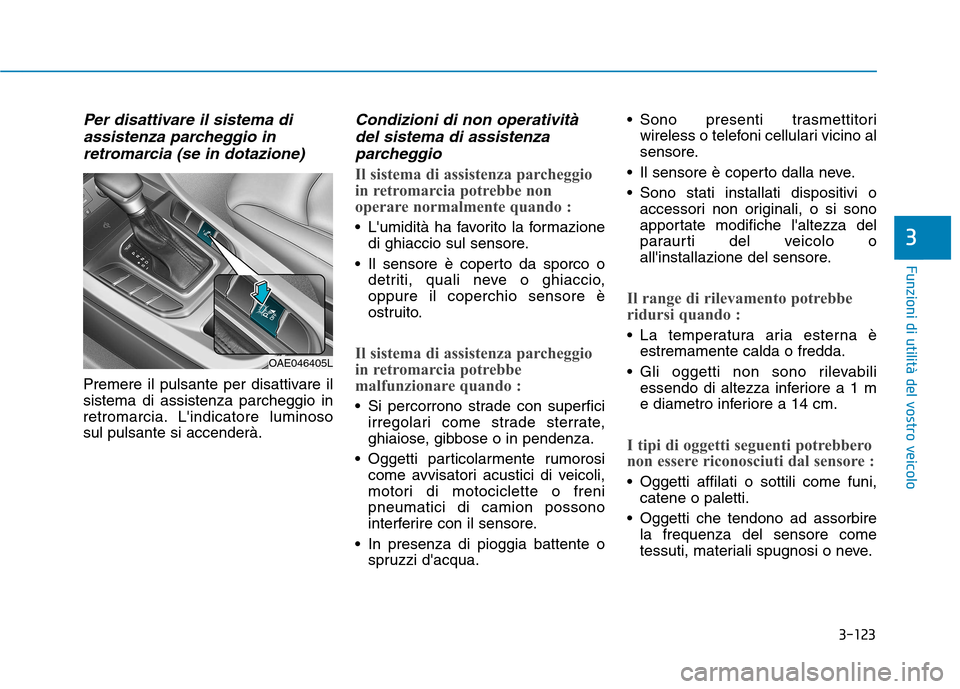

3-123
Funzioni di utilità del vostro veicolo
3
Per disattivare il sistema diassistenza parcheggio in
retromarcia (se in dotazione)
Premere il pulsante per disattivare il sistema di assistenza parcheggio in
retromarcia. L'indicatore luminososul pulsante si accenderà.
Condizioni di non operatività del sistema di assistenza
parcheggio
Il sistema di assistenza parcheggio
in retromarcia potrebbe non
operare normalmente quando :
L'umidità ha favorito la formazione di ghiaccio sul sensore.
Il sensore è coperto da sporco o detriti, quali neve o ghiaccio, oppure il coperchio sensore è
ostruito.
Il sistema di assistenza parcheggio
in retromarcia potrebbe
malfunzionare quando :
Si percorrono strade con superficiirregolari come strade sterrate,
ghiaiose, gibbose o in pendenza.
Oggetti particolarmente rumorosi come avvisatori acustici di veicoli,
motori di motociclette o frenipneumatici di camion possono
interferire con il sensore.
In presenza di pioggia battente o spruzzi d'acqua. Sono presenti trasmettitori
wireless o telefoni cellulari vicino al
sensore.
Il sensore è coperto dalla neve.
Sono stati installati dispositivi o accessori non originali, o si sono
apportate modifiche l'altezza del
paraurti del veicolo o
all'installazione del sensore.
Il range di rilevamento potrebbe
ridursi quando :
La temperatura aria esterna èestremamente calda o fredda.
Gli oggetti non sono rilevabili essendo di altezza inferiore a 1 m
e diametro inferiore a 14 cm.
I tipi di oggetti seguenti potrebbero
non essere riconosciuti dal sensore :
Oggetti affilati o sottili come funi,catene o paletti.
Oggetti che tendono ad assorbire la frequenza del sensore come
tessuti, materiali spugnosi o neve.
OAE046405L

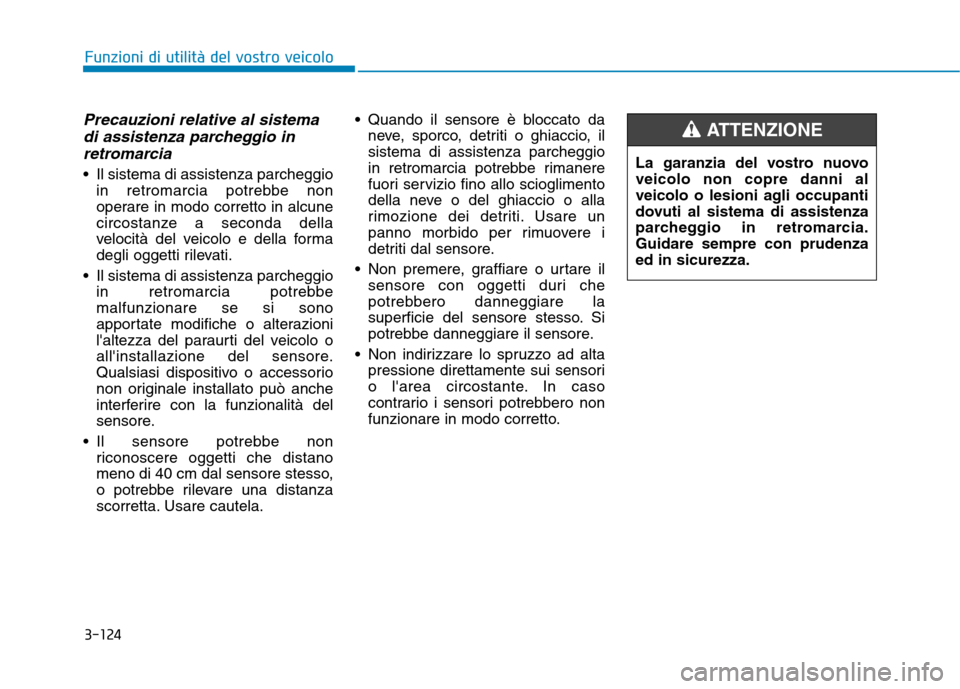

3-124
Funzioni di utilità del vostro veicolo
Precauzioni relative al sistemadi assistenza parcheggio in
retromarcia
Il sistema di assistenza parcheggio in retromarcia potrebbe non
operare in modo corretto in alcune
circostanze a seconda della
velocità del veicolo e della forma
degli oggetti rilevati.
Il sistema di assistenza parcheggio in retromarcia potrebbemalfunzionare se si sono
apportate modifiche o alterazioni
l'altezza del paraurti del veicolo o
all'installazione del sensore.
Qualsiasi dispositivo o accessorio
non originale installato può anche
interferire con la funzionalità del
sensore.
Il sensore potrebbe non riconoscere oggetti che distano
meno di 40 cm dal sensore stesso,
o potrebbe rilevare una distanza
scorretta. Usare cautela. Quando il sensore è bloccato da
neve, sporco, detriti o ghiaccio, ilsistema di assistenza parcheggio
in retromarcia potrebbe rimanere
fuori servizio fino allo scioglimento
della neve o del ghiaccio o alla
rimozione dei detriti. Usare un
panno morbido per rimuovere i
detriti dal sensore.
Non premere, graffiare o urtare il sensore con oggetti duri che
potrebbero danneggiare la
superficie del sensore stesso. Si
potrebbe danneggiare il sensore.
Non indirizzare lo spruzzo ad alta pressione direttamente sui sensori
o l'area circostante. In caso
contrario i sensori potrebbero non
funzionare in modo corretto. La garanzia del vostro nuovoveicolo non copre danni al
veicolo o lesioni agli occupanti
dovuti al sistema di assistenza
parcheggio in retromarcia.Guidare sempre con prudenzaed in sicurezza.
ATTENZIONE

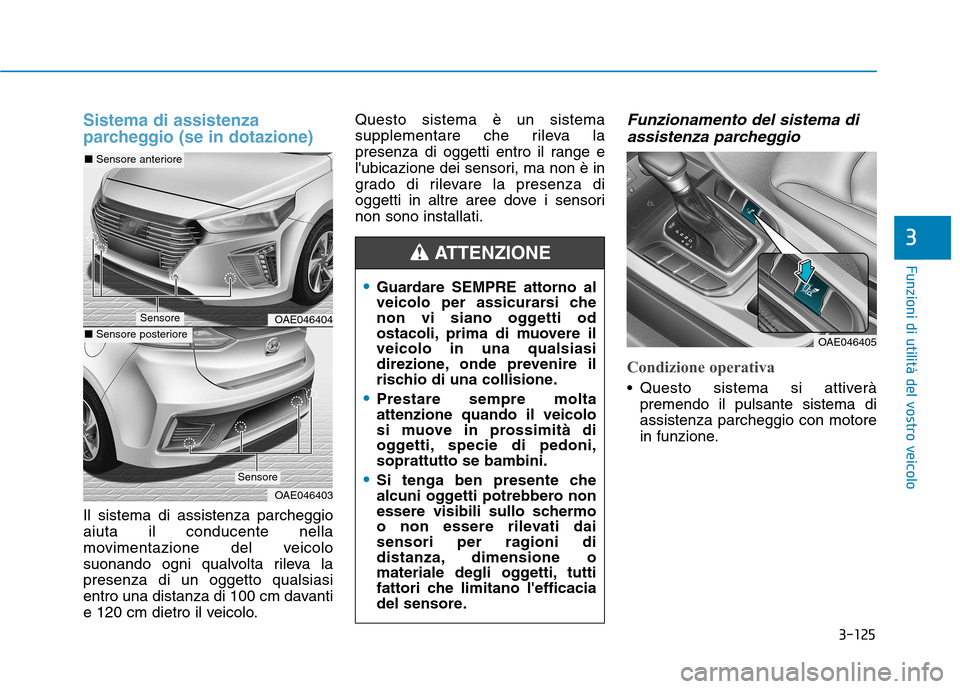

3-125
Funzioni di utilità del vostro veicolo
3
Sistema di assistenza
parcheggio (se in dotazione)
Il sistema di assistenza parcheggio aiuta il conducente nella
movimentazione del veicolo
suonando ogni qualvolta rileva lapresenza di un oggetto qualsiasi
entro una distanza di 100 cm davanti
e 120 cm dietro il veicolo.Questo sistema è un sistema
supplementare che rileva la
presenza di oggetti entro il range e
l'ubicazione dei sensori, ma non è in
grado di rilevare la presenza di
oggetti in altre aree dove i sensorinon sono installati.
Funzionamento del sistema di
assistenza parcheggio
Condizione operativa
Questo sistema si attiverà premendo il pulsante sistema di assistenza parcheggio con motore
in funzione.
Guardare SEMPRE attorno al
veicolo per assicurarsi che
non vi siano oggetti od
ostacoli, prima di muovere ilveicolo in una qualsiasi
direzione, onde prevenire il
rischio di una collisione.
Prestare sempre molta attenzione quando il veicolo
si muove in prossimità di
oggetti, specie di pedoni,soprattutto se bambini.
Si tenga ben presente che
alcuni oggetti potrebbero non
essere visibili sullo schermo
o non essere rilevati dai
sensori per ragioni di
distanza, dimensione o
materiale degli oggetti, tutti
fattori che limitano l'efficacia
del sensore.
ATTENZIONE
OAE046404
OAE046403
■Sensore anteriore
■Sensore posteriore
Sensore
Sensore
OAE046405

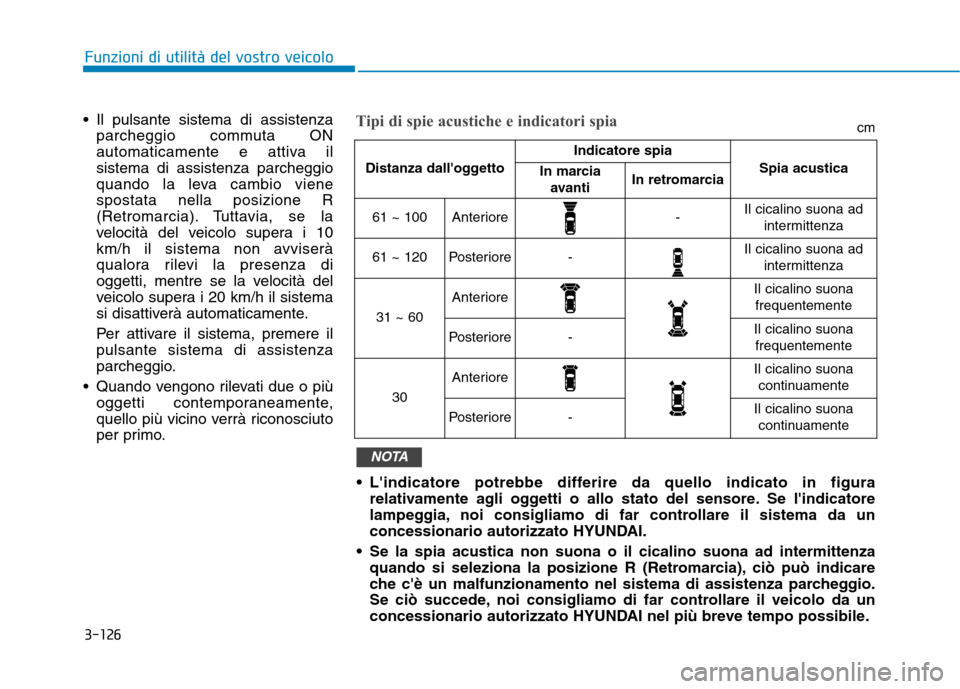

3-126
Funzioni di utilità del vostro veicolo
Il pulsante sistema di assistenzaparcheggio commuta ON
automaticamente e attiva ilsistema di assistenza parcheggio
quando la leva cambio vienespostata nella posizione R
(Retromarcia). Tuttavia, se la
velocità del veicolo supera i 10
km/h il sistema non avviserà
qualora rilevi la presenza di
oggetti, mentre se la velocità del
veicolo supera i 20 km/h il sistema
si disattiverà automaticamente.
Per attivare il sistema, premere il pulsante sistema di assistenza
parcheggio.
Quando vengono rilevati due o più oggetti contemporaneamente,
quello più vicino verrà riconosciuto
per primo.
L'indicatore potrebbe differire da quello indicato in figurarelativamente agli oggetti o allo stato del sensore. Se l'indicatore
lampeggia, noi consigliamo di far controllare il sistema da un
concessionario autorizzato HYUNDAI.
Se la spia acustica non suona o il cicalino suona ad intermittenza quando si seleziona la posizione R (Retromarcia), ciò può indicare
che c'è un malfunzionamento nel sistema di assistenza parcheggio.
Se ciò succede, noi consigliamo di far controllare il veicolo da un
concessionario autorizzato HYUNDAI nel più breve tempo possibile.
NOTA
Tipi di spie acustiche e indicatori spia
Distanza dall'oggetto
Indicatore spia
Spia acusticaIn marcia
avantiIn retromarcia
61 ~ 100Anteriore-Il cicalino suona ad intermittenza
61 ~ 120Posteriore-Il cicalino suona adintermittenza
31 ~ 60
AnterioreIl cicalino suonafrequentemente
Posteriore-Il cicalino suonafrequentemente
30
AnterioreIl cicalino suona continuamente
Posteriore-Il cicalino suonacontinuamente
cm

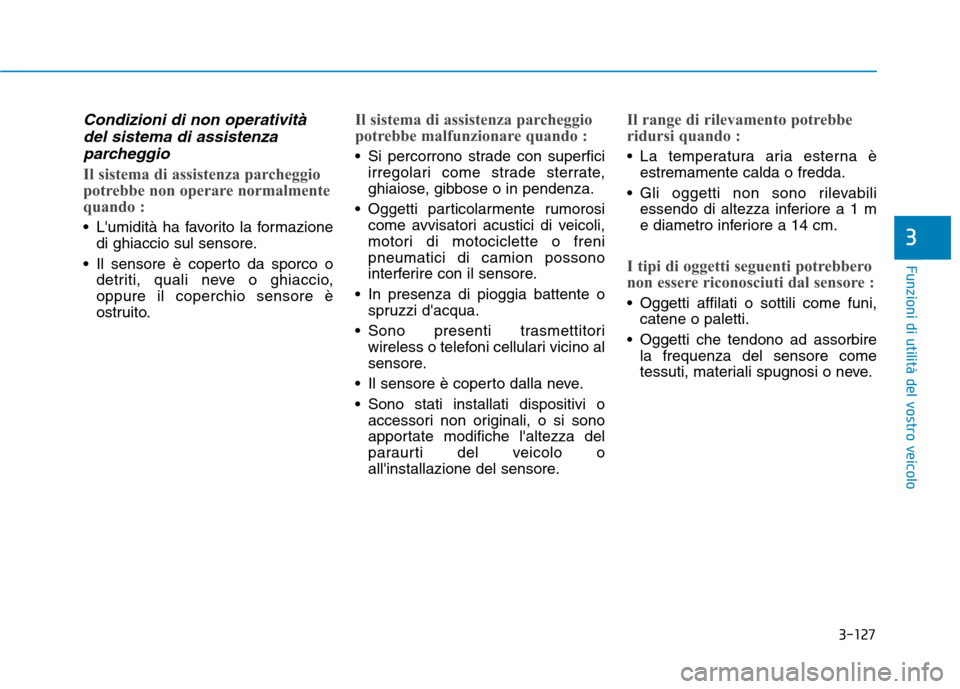

3-127
Funzioni di utilità del vostro veicolo
3
Condizioni di non operativitàdel sistema di assistenza
parcheggio
Il sistema di assistenza parcheggio
potrebbe non operare normalmente
quando :
L'umidità ha favorito la formazione di ghiaccio sul sensore.
Il sensore è coperto da sporco o detriti, quali neve o ghiaccio, oppure il coperchio sensore è
ostruito.
Il sistema di assistenza parcheggio
potrebbe malfunzionare quando :
Si percorrono strade con superficiirregolari come strade sterrate,
ghiaiose, gibbose o in pendenza.
Oggetti particolarmente rumorosi come avvisatori acustici di veicoli,
motori di motociclette o frenipneumatici di camion possono
interferire con il sensore.
In presenza di pioggia battente o spruzzi d'acqua.
Sono presenti trasmettitori wireless o telefoni cellulari vicino al
sensore.
Il sensore è coperto dalla neve.
Sono stati installati dispositivi o accessori non originali, o si sono
apportate modifiche l'altezza del
paraurti del veicolo o
all'installazione del sensore.
Il range di rilevamento potrebbe
ridursi quando :
La temperatura aria esterna èestremamente calda o fredda.
Gli oggetti non sono rilevabili essendo di altezza inferiore a 1 m
e diametro inferiore a 14 cm.
I tipi di oggetti seguenti potrebbero
non essere riconosciuti dal sensore :
Oggetti affilati o sottili come funi,catene o paletti.
Oggetti che tendono ad assorbire la frequenza del sensore come
tessuti, materiali spugnosi o neve.

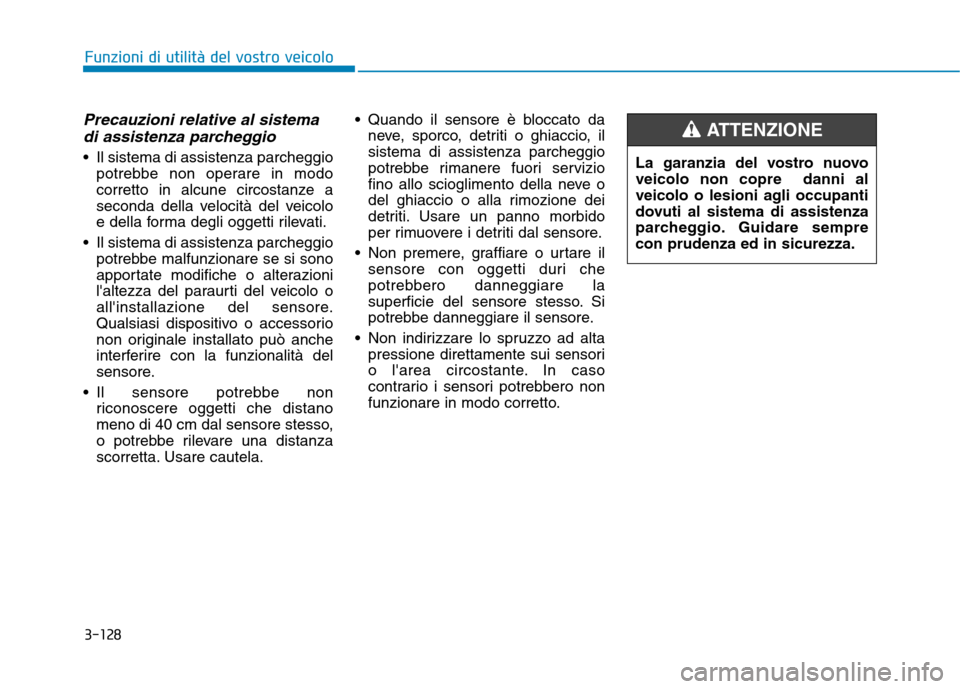

3-128
Precauzioni relative al sistemadi assistenza parcheggio
Il sistema di assistenza parcheggio potrebbe non operare in modo
corretto in alcune circostanze a
seconda della velocità del veicolo
e della forma degli oggetti rilevati.
Il sistema di assistenza parcheggio potrebbe malfunzionare se si sono
apportate modifiche o alterazioni
l'altezza del paraurti del veicolo o
all'installazione del sensore.
Qualsiasi dispositivo o accessorio
non originale installato può anche
interferire con la funzionalità del
sensore.
Il sensore potrebbe non riconoscere oggetti che distano
meno di 40 cm dal sensore stesso,
o potrebbe rilevare una distanza
scorretta. Usare cautela. Quando il sensore è bloccato da
neve, sporco, detriti o ghiaccio, ilsistema di assistenza parcheggio
potrebbe rimanere fuori servizio
fino allo scioglimento della neve o
del ghiaccio o alla rimozione dei
detriti. Usare un panno morbido
per rimuovere i detriti dal sensore.
Non premere, graffiare o urtare il sensore con oggetti duri che
potrebbero danneggiare la
superficie del sensore stesso. Si
potrebbe danneggiare il sensore.
Non indirizzare lo spruzzo ad alta pressione direttamente sui sensori
o l'area circostante. In caso
contrario i sensori potrebbero non
funzionare in modo corretto.
Funzioni di utilità del vostro veicolo
La garanzia del vostro nuovo veicolo non copre danni al
veicolo o lesioni agli occupanti
dovuti al sistema di assistenza
parcheggio. Guidare semprecon prudenza ed in sicurezza.
ATTENZIONE

3-132
Funzioni di utilità del vostro veicolo
Informazioni
Non mettere mai niente vicino al
sensore per assicurare il controllo
ottimale del sistema di riscaldamento
e condizionamento aria.
Riscaldamento e
condizionamento aria manuale
Il sistema di riscaldamento e
raffreddamento può essere
controllato manualmente premendo i
vari pulsanti ad eccezione del
pulsante AUTO. In questo caso, ilsistema agisce sequenzialmente inaccordo all'ordine di selezione dei
pulsanti. Premendo un qualsiasipulsante ad eccezione del pulsante
AUTO mentre è in uso il
funzionamento automatico, le
funzioni non selezionate verranno
controllate automaticamente.
1. Avviare il motore.
2. Impostare il modo nella posizione desiderata.
Per aumentare l'efficacia di
riscaldamento e raffreddamento : - Riscaldamento :- Raffreddamento :
3. Impostare il comando temperatura nella posizione desiderata.
4. Impostare il comando presa aria nella posizione di aria esterna (fresca). 5. Selezionare la velocità del
ventilatore desiderata.
6. Se si desidera l'aria condizionata, attivare il sistema di
condizionamento aria.
Premere il pulsante AUTO per
commutare sul completo controlloautomatico del sistema.
i
OAE046304
