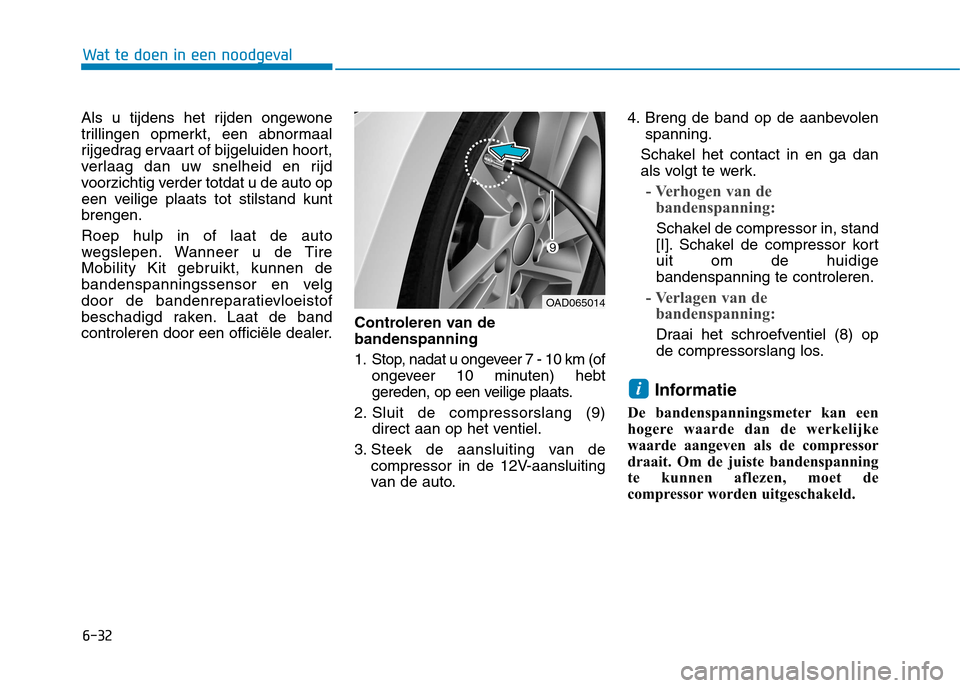

6-32
Wat te doen in een noodgeval
Als u tijdens het rijden ongewone
trillingen opmerkt, een abnormaal
rijgedrag ervaart of bijgeluiden hoort,
verlaag dan uw snelheid en rijd
voorzichtig verder totdat u de auto op
een veilige plaats tot stilstand kuntbrengen. Roep hulp in of laat de auto
wegslepen. Wanneer u de Tire
Mobility Kit gebruikt, kunnen de
bandenspanningssensor en velg
door de bandenreparatievloeistof
beschadigd raken. Laat de band
controleren door een officiële dealer.Controleren van debandenspanning
1. Stop, nadat u ongeveer 7 - 10 km (of
ongeveer 10 minuten) hebt
gereden, op een veilige plaats.
2. Sluit de compressorslang (9) direct aan op het ventiel.
3. Steek de aansluiting van de compressor in de 12V-aansluiting
van de auto. 4. Breng de band op de aanbevolen
spanning.
Schakel het contact in en ga dan als volgt te werk.
- Verhogen van de bandenspanning:
Schakel de compressor in, stand
[I]. Schakel de compressor kort uit om de huidigebandenspanning te controleren.
- Verlagen van de bandenspanning:
Draai het schroefventiel (8) op
de compressorslang los.
Informatie
De bandenspanningsmeter kan een
hogere waarde dan de werkelijke
waarde aangeven als de compressor
draait. Om de juiste bandenspanning
te kunnen aflezen, moet de
compressor worden uitgeschakeld.
i
OAD065014

6-33
Wat te doen in een noodgeval
6
Wanneer u een
bandenreparatieset gebruikt die
niet door HYUNDAI is
goedgekeurd, kunnen debandenspanningssensoren door
de bandenreparatievloeistof
beschadigd raken. De
bandenreparatievloeistof op debandenspanningssensor en velg
moet worden verwijderd wanneerde band door een nieuw
exemplaar wordt vervangen en debandenspanningssensorenmoeten door een officiële
HYUNDAI-dealer worden
gecontroleerd.
OPMERKING

7-48
Onderhoud
Zekeringkast dashboard
Naam zekeringSymboolStroomsterkte zekeringBeschermd circuit
Module 5MODULE510A
Elektrochromatische binnenspiegel, hoofdunit audio-, video- en navigatiesysteem,
IMS-module bestuurder, controlelampje selectiehendel automatische transmissie,
module klimaatregeling, module stoelverwarming achter, consoleschakelaar
links/rechts, servo koplamphoogteregeling links/rechts, VESS-unit,
module stoelventilatiesysteem voor, module stoelverwarming voor
Module 4MODULE410ALane Departure Warning-unit, stuurkussenschakelaar, AEB-unit, Blind Spot Detection Radar links/rechts
Interieurverlichting10AVerlichting make-upspiegel links/rechts, interieurverlichting, verlichting dakconsole,
verlichting contactslot en waarschuwingsschakelaar portier, bagageruimteverlichting
Airbag15AAirbagmodule
Ontsteking 1IG125APCB-blok
InstrumentenpaneelCLUSTER10AInstrumentenpaneel
Module 3MODULE310ABCM, selectiehendel DCT, remlichtschakelaar, module bestuurdersportier,
module passagiersportier
Memory 2MEMORY
27,5AActive Air Flap links/rechts
Module 8MODULE 810AActive Air Flap links/rechts, elektrische waterpomp (HEV), VPD-sensor,
BMS-module, verbindingsblok motorruimte
Controlelampje
airbagIND7,5AModule klimaatregeling, instrumentenpaneel
Start7,5ARelais alarmsysteem, transmissiestandschakelaar

7-49
7
Onderhoud
Zekeringkast dashboard
Naam zekeringSymboolStroomsterkte zekeringBeschermd circuit
Module 2MODULE210AVerbindingsblok motorruimte, draadloze-laderunit, BCM, USB-laadstekker,
Smart Key-module, audiosysteem, hoofdunit audio-, video- en navigatiesysteem,
schakelaar elektrisch verstelbare buitenspiegels, AMP
Startknop 337,5AStartblokkeringsmodule, Smart Key-module
Memory 1MEMORY
110A
Draadloze-laderunit, instrumentenpaneel, IMS-module bestuurder, regensensor,
BCM, module klimaatregeling, automatische verlichting en lichtsensor, module
bestuurdersportier, module passagiersportier, relaiskast interieur
(relais buitenspiegel inklappen/uitklappen)
Multi MediaMULTI
MEDIA10AAudiosysteem, hoofdunit audio-, video- en navigatiesysteem
Elektrische
waterpompEWP10AElektrische waterpomp (HEV)
Elektrische
stuurbekrachtiging117,5AEPS-unit
Achterklep10AAchterkleprelais, schakelaar tankdopklep, servo tankdopklep
Startknop 1115ASmart Key-module
Module 7MODULE 77,5AModule stoelverwarming voor, module stoelventilatiesysteem voor,
module stoelverwarming achter
Stuurwielverwarming15ABCM
Schuifdak20ASchuifdakmotor

7-51
7
Onderhoud
Zekeringkast dashboard
Naam zekeringSymboolStroomsterkte zekeringBeschermd circuit
AMSAMS30AAccusensor
Module 1MODULE110AElektrisch verstelbare buitenspiegel bestuurderszijde,
elektrisch verstelbare buitenspiegel passagierszijde
Portieren
vergrendelen20ARelais vergrendelen/ontgrendelen portier, ICM-relaiskast (deadlock-relais)
Ruitenwisser voor 2FRT210ARuitenwissermotor, PCB-blok (relais ruitenwissers voor (laag))
Module 6MODULE 67,5ABCM, Smart Key-module
Stoelverwarming
voorFRT25AModule stoelverwarming voor, module stoelventilatiesysteem voor
Buitenspiegelverwarming10AElektrisch verstelbare buitenspiegel bestuurderszijde,
elektrisch verstelbare buitenspiegel passagierszijde, module klimaatregeling
Achterruitverwarming25AAchterruitverwarming (+) (bovenste)
Ruitenwisser voor 1FRT130ARuitenwissermotor, PCB-blok (relais ruitenwissers voor (laag))

7-55
7
Onderhoud
TypeSymboolStroomsterkte zekeringBeschermd circuit
Zekering
POWER
OUTLET
320AAansteker
POWER
OUTLET
220A12V-aansluiting
215AIGPM, achterruitverwarming (+) (onderste)
S
210AVerbindingsblok motorruimte, magneetklep dampafvoer, luchtmassameter
E120AECM
S115ALambdasensor (voor), lambdasensor (na)
IGN
COIL20ABobine #1 - #4
E215AECM
10ARelais claxon alarmsysteem
E 310AECM
HPCU
215AHPCU, koppelingsservo (HEV)
3
ACTIVE
HYDRAULIC BO SSTER10AMultifunctionele servicestekker, IBAU
DCT
415ASelectiehendel DCT, transmissie-ECU, transmissiestandschakelaar
Zekeringkast motorruimte

7-56
Onderhoud
TypeSymboolStroomsterkte zekeringBeschermd circuit
Zekering
S310ABrandstofpomprelais, nokkenassensor #1 (inlaat), nokkenassensor #2 (uitlaat),
oliedrukregelklep #1 (inlaat), oliedrukregelklep #2 (uitlaat)
BATTERYC/FAN15AVerbindingsblok motorruimte
FUEL
PUMP20ABrandstofpomprelais
20AClaxonrelais
Zekeringkast motorruimte

7-74
OnderhoudV
V EERR ZZOO RRGG IINN GG VV AA NN UU WW AA UU TTOO
Verzorging exterieur
Onderhoud exterieur - Algemeen
Het is van groot belang bij gebruik
van chemische reinigingsmiddelen of
polish de aanwijzingen op het etiket
van het desbetreffende product op te
volgen. Lees de waarschuwingen en
opmerkingen op het etiket.
Wassen met een
hogedrukreiniger
Houd bij het gebruik van een hogedrukreiniger voldoende
afstand tot de auto.
Wanneer u onvoldoende afstand
houdt of de druk te hoog is, kunnen
onderdelen beschadigd raken of
kan er water in de auto
terechtkomen.
Spuit niet met een hogedrukreiniger direct op de
camera, de sensoren of de
omgeving ervan. Door de kracht
van de waterstralen werkt het
apparaat mogelijk niet goed meer. Houd de spuitmond uit de buurt
van stofhoezen (rubberen of
kunststof afdekkapjes) of stekkers,
aangezien deze beschadigd
kunnen raken wanneer deze in
aanraking komen met waterstralen
uit de hogedrukreiniger.
Onderhoud van de lak
Wassen
Was uw auto minimaal eenmaal per
maand grondig met lauw of koud
water om de lak tegen roest en
veroudering te beschermen.
Was, nadat u op een stoffige of
modderige weg gereden hebt, de
auto zo snel mogelijk. Besteed hierbij
de nodige zorg aan het verwijderen
van opeengehoopt zout, vuil of
modder. Controleer of de
afvoeropeningen aan de onderzijde
van de portieren en de dorpels open
en schoon blijven.
Insecten, teer, sap van bomen,
uitwerpselen van vogels, industrieel
vuil en dergelijke kunnen de lak van
uw auto aantasten als ze niet direct
verwijderd worden. Zelfs bij het direct verwijderen kan
blijken dat water alleen niet
toereikend is. Gebruik in dat geval
een speciale autoshampoo.
Spoel de auto na het wassen grondig
af met lauw of koud water. Laat deshampoo niet op de lak opdrogen.
Test na het wassen bij lage
snelheid de remmen van uw auto
om te controleren of deremwerking door
binnengedrongen water
verminderd is. Droog de remmen
door het rempedaal bij lage
snelheid licht in te trappenwanneer de remprestaties
verminderd zijn.
WAARSCHUWING
