2017 FORD ECOSPORT ESP

1. Pise el pedal del freno para detener elvehículo por completo. Mantenga
oprimido el pedal del freno.
2. Si los sensores detectan que el vehículo está en una pendiente, la
función de arranque asistido en
pendientes se activará
automáticamente.
3. Cuando usted retire el pie del pedal del freno, el vehículo se mantendrá en la
pendiente, sin irse hacia abajo, durante
dos o tres segundos. El tiempo de
asistencia se prolongará de modo
automático si usted está en el proceso
de poner el vehículo en movimiento.
4. Ponga el vehículo en movimiento de la manera normal. Los frenos se quitarán
automáticamente.
Desactivación del arranque
asistido en pendientes
Realice una de las siguientes acciones:
• Para desactivar el arranque asistido enpendientes, conduzca cuesta arriba sin
volver a activar el freno.
• Espere de dos a tres segundos, hasta que el arranque asistido en pendientes
se desactive automáticamente.
• Si se seleccionó un cambio hacia adelante cuando el sistema estaba
activo, seleccione reversa.
• Si se seleccionó reversa cuando el sistema estaba activo, seleccione una
velocidad de cambio hacia adelante.
92
Transmisión
procarmanuals.com

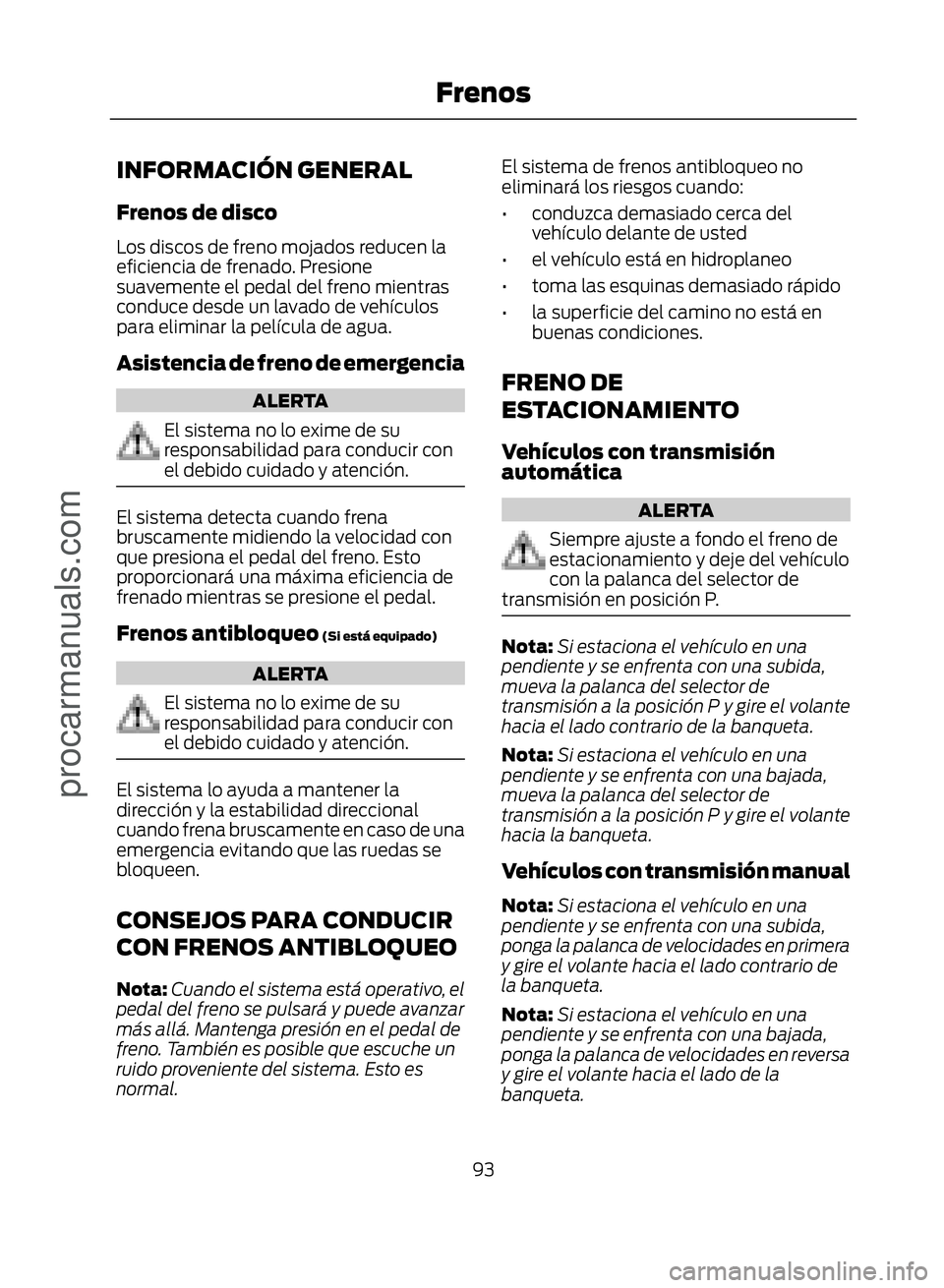

INFORMACIÓN GENERAL
Frenos de disco
Los discos de freno mojados reducen la
eficiencia de frenado. Presione
suavemente el pedal del freno mientras
conduce desde un lavado de vehículos
para eliminar la película de agua.
Asistencia de freno de emergencia
ALERTA
El sistema no lo exime de su
responsabilidad para conducir con
el debido cuidado y atención.
El sistema detecta cuando frena
bruscamente midiendo la velocidad con
que presiona el pedal del freno. Esto
proporcionará una máxima eficiencia de
frenado mientras se presione el pedal.
Frenos antibloqueo (Si está equipado)
ALERTA
El sistema no lo exime de su
responsabilidad para conducir con
el debido cuidado y atención.
El sistema lo ayuda a mantener la
dirección y la estabilidad direccional
cuando frena bruscamente en caso de una
emergencia evitando que las ruedas se
bloqueen.
CONSEJOS PARA CONDUCIR
CON FRENOS ANTIBLOQUEO
Nota:Cuando el sistema está operativo, el
pedal del freno se pulsará y puede avanzar
más allá. Mantenga presión en el pedal de
freno. También es posible que escuche un
ruido proveniente del sistema. Esto es
normal. El sistema de frenos antibloqueo no
eliminará los riesgos cuando:
• conduzca demasiado cerca del
vehículo delante de usted
• el vehículo está en hidroplaneo
• toma las esquinas demasiado rápido
• la superficie del camino no está en buenas condiciones.
FRENO DE
ESTACIONAMIENTO
Vehículos con transmisión
automática
ALERTA
Siempre ajuste a fondo el freno de
estacionamiento y deje del vehículo
con la palanca del selector de
transmisión en posición P.
Nota: Si estaciona el vehículo en una
pendiente y se enfrenta con una subida,
mueva la palanca del selector de
transmisión a la posición P y gire el volante
hacia el lado contrario de la banqueta.
Nota: Si estaciona el vehículo en una
pendiente y se enfrenta con una bajada,
mueva la palanca del selector de
transmisión a la posición P y gire el volante
hacia la banqueta.
Vehículos con transmisión manual
Nota: Si estaciona el vehículo en una
pendiente y se enfrenta con una subida,
ponga la palanca de velocidades en primera
y gire el volante hacia el lado contrario de
la banqueta.
Nota: Si estaciona el vehículo en una
pendiente y se enfrenta con una bajada,
ponga la palanca de velocidades en reversa
y gire el volante hacia el lado de la
banqueta.
93
Frenos
procarmanuals.com

FUNCIONAMIENTO
Programa de estabilidad
electrónica
ALERTA
El sistema no lo exime de su
responsabilidad para conducir con
el debido cuidado y atención.
(
$$$
%
%%
%
Sin ESP
A
Con ESP
B
El sistema permite mantener la estabilidad
cuando el vehículo comienza a deslizarse
fuera de la ruta intencionada. Esto se
realiza frenando individualmente las
ruedas y reduciendo la torsión del motor
como se necesite.
El sistema también proporciona una
mejora en la función del control de tracción
reduciendo la torsión del motor si las
ruedas patinan al acelerar. Esto mejora la
capacidad de tracción en caminos
resbalosos o superficies flojas, y mejora el
confort limitando el patinaje de las ruedas
en curvas muy cerradas. Luz de advertencia del control de
estabilidad
Mientras está conduciendo, se ilumina
cuando el sistema está en funcionamiento.
Ver Indicadores y luces de advertencia
(página 45).
USO DEL CONTROL DE
ESTABILIDAD
Nota:
El sistema se activa
automáticamente al arrancar el motor.
La porción del control de tracción del
sistema se puede desactivar desde la
pantalla de información.
95
Control de estabilidad (Si está equipado)
procarmanuals.com

FUNCIONAMIENTO
AVISOS
La ayuda de estacionamiento no lo
exime de su responsabilidad para
conducir con el debido cuidado y
atención.
Es posible que los sensores no
detecten objetos bajo lluvia
torrencial u otras condiciones que
provocan reflejos de interrupción.
Es posible que los sensores no
detecten objetos con superficies que
absorben ondas ultrasónicas
La ayuda de estacionamiento no
detecta obstáculos que se están
alejando del vehículo. Sólo se
detectarán poco después de que
comienzan a moverse nuevamente hacia
el vehículo.
Tenga sumo cuidado con los
accesorios de enganche traseros
(p. ej., los portabicicletas) cuando
ponga reversa, ya que la asistencia de
estacionamiento en reversa solo indicará
la distancia entre la defensa y el obstáculo.
Si utiliza una pistola de aplicación de
alta presión para lavar su vehículo,
solo rocíe los sensores brevemente
a una distancia no menor a los 20 cm
(8 pulg).
Nota: Mantenga los sensores libres de
suciedad, hielo y nieve. No limpie con
objetos filosos.
Nota: La ayuda de estacionamiento puede
emitir tonos falsos si detecta una señal
usando la misma frecuencia que los
sensores o si el vehículo está
completamente cargado. Nota:
Los sensores exteriores pueden
detectar las paredes laterales de una
cochera. Si la distancia entre el sensor
exterior y la pared lateral permanece
constante durante tres segundos, el tono
se apagará. Cuando continúe, los sensores
interiores detectarán los objetos hacia atrás.
ASISTENCIA DE
ESTACIONAMIENTO
AVISOS
Para evitar lesiones, lea y comprenda
las limitaciones del sistema incluidas
en esta sección. El sistema de
detección solo ayuda en el caso de ciertos
objetos (generalmente grandes y fijos) al
desplazarse en reversa en una superficie
plana a velocidades de estacionamiento.
Los sistemas de control de tráfico, el clima
inclemente, los frenos de aire y los motores
y ventiladores externos también pueden
afectar la función del sistema de sensores;
esto puede incluir un rendimiento reducido
o una activación falsa.
Para prevenir lesiones, tenga siempre
precaución al estar en R (Reversa) y
al usar el sistema de detección.
Este sistema no está diseñado para
evitar el contacto con objetos
pequeños o en movimiento. El
sistema está diseñado para proporcionar
una advertencia que ayude al conductor a
detectar objetos grandes y fijos y evitar
dañar el vehículo. Es posible que el sistema
no detecte objetos más pequeños,
especialmente aquellos que estén cerca
del suelo.
Ciertos dispositivos adicionales,
como enganches de remolque
grandes, parrillas para bicicletas o
tablas de surfeo y todo dispositivo que
pueda bloquear la zona de detección
normal del sistema, pueden generar pitidos
falsos.
96
Ayudas de Estacionamiento (Si está equipado)
procarmanuals.com

Nota:Mantenga los sensores que se ubican
en la defensa o la placa protectora libres de
nieve, hielo y grandes cantidades de tierra.
Si los sensores están cubiertos, la precisión
del sistema se puede ver afectada. No
limpie los sensores con objetos afilados.
Nota: Si el vehículo sufre daños en la
defensa o placa protectora (fascia), de
modo que se desalineen o curven, la zona
de detección se puede alterar provocando
mediciones inexactas de los obstáculos o
falsas alarmas.
El sistema de sensores advierte al
conductor de obstáculos dentro de cierto
rango del área de defensa. El sistema se
activa automáticamente cada vez que se
el encendido está activado.
Al recibir una advertencia de detección, el
volumen del radio disminuye a un nivel
predeterminado. Después de la
advertencia, el volumen del radio vuelve
al nivel normal.
Sistema trasero de sensores
Los sensores traseros solo se activan
cuando la transmisión está en R (Reversa).
A medida que el vehículo se acerca al
obstáculo, la frecuencia de la advertencia
auditiva aumenta. Cuando el obstáculo se
encuentra a menos de 25 centímetros
(10 pulgadas) de distancia, la advertencia
suena en forma continua. Si se detecta un
objeto que está estático o que se aleja a
más de 25 centímetros (10 pulgadas) del
costado del vehículo, el tono suena solo
durante tres segundos. Una vez que el
sistema detecta un objeto que se
aproxima, la advertencia vuelve a sonar.
(
$
Área de cobertura de una
distancia de hasta 2 metros
(6 pies) de la defensa trasera
(con un área de cobertura menor
en las esquinas exteriores de la
defensa).
A
El sistema detecta ciertos objetos mientras
la transmisión está en R (Reversa):
• y se mueve hacia un objeto estático a una velocidad de 5 km/h (3 mph) o
menos
• pero no en movimiento, y un objeto en movimiento se acerca a la parte trasera
del vehículo a una velocidad de 5 km/h
(3 mph) o menos
• y se mueve a una velocidad de menos de 5 km/h (3 mph) y un objeto en
movimiento se acerca por atrás del
vehículo a una velocidad de menos de
5 km/h (3 mph).
Si el sistema presenta una falla, aparece
un mensaje de advertencia en la pantalla
de información y no permite que el
conductor active el sistema con falla.
97
Ayudas de Estacionamiento (Si está equipado)
procarmanuals.com

DIRECCIÓN
Dirección hidráulica eléctrica
ALERTA
Acuda a servicio inmediatamente si
se detecta un error en el sistema. Es
posible que no sienta ninguna
diferencia en el desempeño de la dirección,
pero puede existir una situación grave. No
llevarlo a revisión puede resultar en
pérdida de control de la dirección.
Nota: Su vehículo cuenta con un sistema
de dirección eléctrica servoasistida. No
existe un depósito de líquido que revisar ni
rellenar.
El sistema de dirección hidráulica eléctrica
se pone en funcionamiento mediante un
motor eléctrico que reduce el esfuerzo en
el volante del conductor.
El sistema funciona progresivamente
durante maniobras con las cuales hace
que el esfuerzo sea más liviano. A medida
que aumenta la velocidad del vehículo,
reduce su acción para mejorar el control
del vehículo.
El sistema de dirección hidráulica eléctrica
cuenta con verificaciones que
constantemente monitorean el sistema
para garantizar el funcionamiento
adecuado. Cuando se detecta un error del
sistema, aparece un mensaje en la pantalla
de información. Si esto sucede, detenga el
vehículo en un lugar seguro y apague el
motor. Después de al menos 10 segundos,
restablezca el sistema volviendo a arrancar
el motor y verifique si aparecer un mensaje
sobre la dirección en la pantalla de
información. Si vuelve a aparecer el
mensaje de la dirección o si aparece
mientras está conduciendo, lleve su
vehículo con su distribuidor autorizado
para que lo revise. Si el vehículo pierde la potencia eléctrica
mientras maneja (o si el encendido se gira
a OFF [Apagado]), puede maniobrar la
dirección del vehículo manualmente, pero
con mayor esfuerzo. Las maniobras
continuas y extremas pueden aumentar el
esfuerzo que se requiere para maniobrar.
Esto se produce para evitar el
sobrecalentamiento y el daño permanente
interna en el sistema de dirección. Si esto
ocurriera, no se pierde la capacidad de
maniobrar el vehículo en forma manual ni
se generan daños permanentes. Las típicas
maniobras en la dirección y manejo
permitirán que el sistema se enfríe y que
la dirección servoasistida vuelva a la
normalidad.
Consejos de dirección
Evite hacer movimientos bruscos con el
volante. La fuerza que se necesita para
cambiar la dirección del vehículo es menor
en comparación con un vehículo con
dirección mecánica.
Si la dirección se desvía o se pone dura,
revise si hay:
• una llanta mal inflada
• desgaste disparejo de las llantas
• componentes de la suspensión sueltos
o desgastados
• componentes de la dirección sueltos o desgastados
• alineación del vehículo no adecuada
Una comba alta en el camino o el viento
de costado alto también pueden hacer que
la dirección parezca desviarse o tirar hacia
un lado.
100
Ayudas de Conducción
procarmanuals.com

INFORMACIÓN GENERAL
AVISOS
Use solo cintas de fijación de carga
que se adapten a sus necesidades y
que eviten que la carga se suelte y
ocasione un accidente.
No olvide asegurar adecuadamente
todos los objetos sueltos.
Coloque el equipaje y otras cargas
tan abajo y tan adelante como sea
posible dentro del compartimiento
de equipajes o del espacio para carga.
No conduzca con la compuerta
levadiza o la puerta trasera abierta.
Los gases de escape podrían ingresar
al vehículo.
No exceda las cargas máximas del
eje delantero y trasero de su
vehículo. Ver Placa de
identificación del vehículo (página 150).
No permita que ningún elemento
haga contacto con las ventanas
traseras.
PUNTOS DE ANCLAJE DEL
EQUIPAJE
(
CUBIERTAS DEL
COMPARTIMIENTO DE
EQUIPAJES
ALERTA
No coloque objetos en la cubierta de
equipajes.
(
Retire la cubierta y asegúrela en los puntos
de retención.
Libérela de los puntos de retención y
vuelva a ponerla en la carcaza.
PARRILLAS PARA EQUIPAJE
Y PORTADORES DE CARGA
ALERTA
Al cargar las barras transversales de
la parrilla portaequipaje, se
recomienda distribuir la carga
uniformemente, así como mantener un
centro de gravedad bajo. Los vehículos
cargados, cuyo centro de gravedad es más
alto, se comportan distinto de los vehículos
sin carga. Al manejar un vehículo
demasiado cargado se deben tomar
mayores precauciones, tales como
manejar a velocidades más bajas y
mantener una mayor distancia de frenado.
101
Transporte de carga
procarmanuals.com

La carga máxima recomendada,
distribuida en forma uniforme en las barras
transversales es:
• 20 kilogramos.
Nota:Las cargas nunca deben colocarse
directamente sobre el panel del toldo. El
panel del toldo no está diseñado para
transportar una carga directamente.
Para el buen funcionamiento del sistema
de parrilla portaequipaje, las cargas deben
colocarse directamente sobre las barras
transversales fijas a los rieles laterales de
la parrilla portaequipaje. Es posible que su
vehículo venga equipado con barras
transversales de fábrica. También se
recomienda que utilice las barras
transversales Ford genuinas, pues están
diseñadas específicamente para su
vehículo, si requiere colocarlas en el
sistema de parrilla portaequipaje.
Asegúrese de que la carga esté firmemente
sujeta. Verifique la tensión de la carga
antes de conducir en cada parada para
cargar combustible.
Ajuste de la barra transversal (Si está
equipado)
Nota: El ruido del viento se puede minimizar
ya sea retirando o reposicionando las barras
transversales cuando no están en uso.
Coloque la barra transversal frontal en la
posición intermedia para minimizar el ruido
del viento. La barra transversal puede
ajustarse o extraerse siguiendo los pasos a
continuación.
(
1. Extraiga los controles de accionamiento con el pulgar de la barra
transversal en ambos lados de la barra
transversal girándolos hacia la
izquierda.
2. Quite la barra transversal girándola hacia la derecha y deslizando los
extremos fuera de los pernos de los
rieles laterales.
3. Mueva la barra transversal frontal a la nueva posición del lado del riel y
deslícela sobre el perno en esa
posición.
4. Reemplace y apriete los controles de accionamiento con el pulgar en ambos
lados de la barra transversal girándolos
a la derecha hasta que estén
apretados.
Asegúrese de revisar que los controles de
accionamiento con el pulgar estén
apretados cada vez que agregue o retire
carga de la parrilla portaequipaje y en
forma periódica durante su viaje.
Asegúrese de que la carga esté firme antes
de viajar.
102
Transporte de carga
procarmanuals.com
