2017 FIAT DUCATO Руководство по эксплуатации и техобслуживанию (in Russian)

COMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015
1015 - 1380
(*)
D4963 5413
5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*)ИсполнениеMINIBUS 16мест+1Размеры могут меняться в зависимости от исполнения в указанных пределах
255

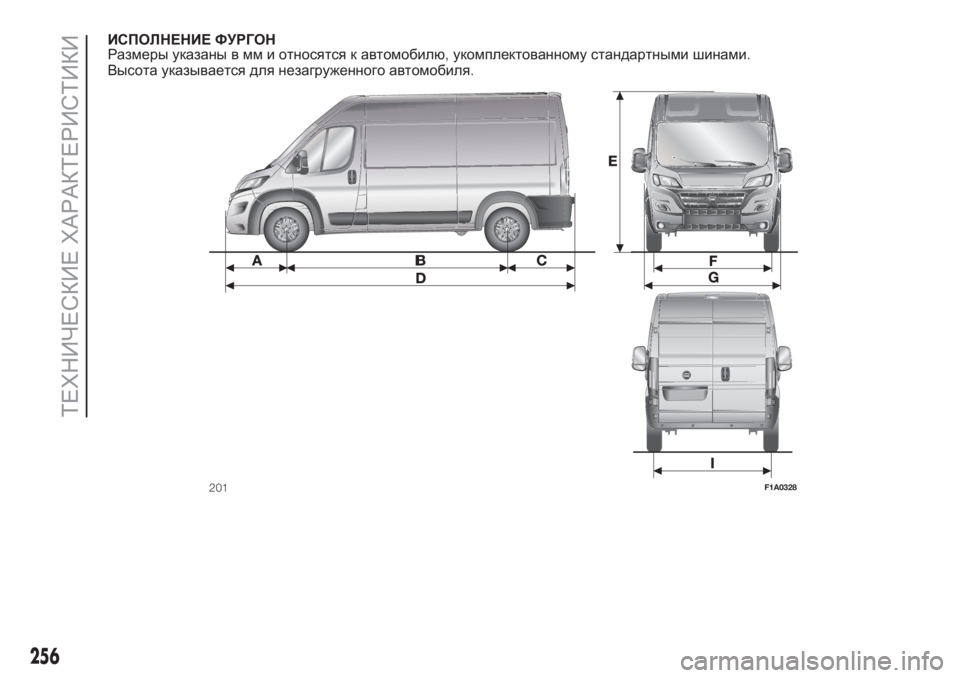

ИСПОЛНЕНИЕ ФУРГОН
Размеры указаны в мм и относятся к автомобилю,укомплектованному стандартными шинами.
Высота указывается для незагруженного автомобиля.
201F1A0328
256
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

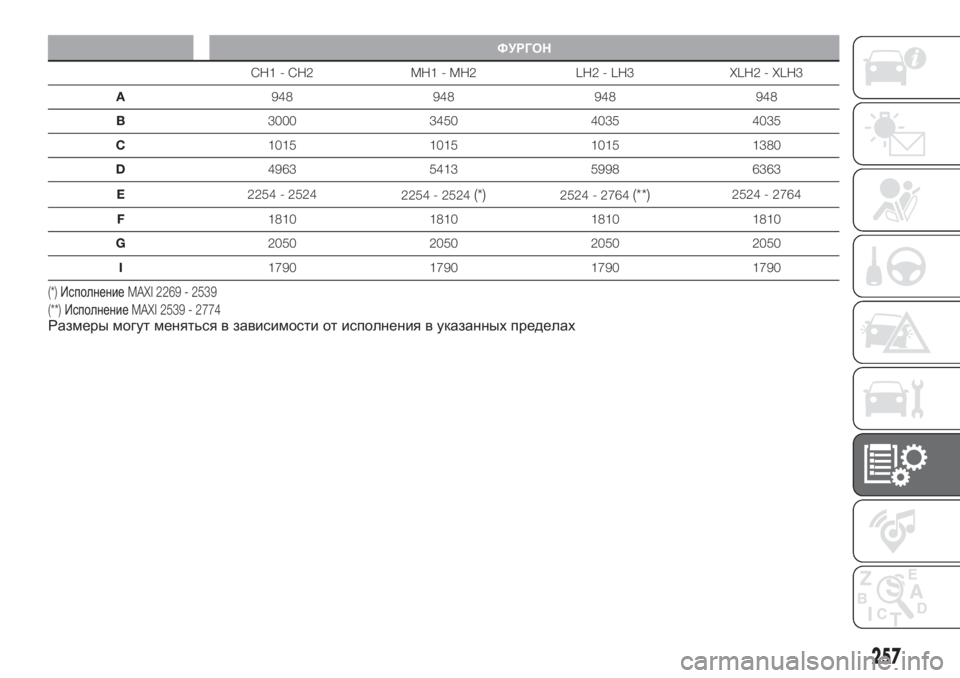

ФУРГОН
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524
2254 - 2524
(*)2524 - 2764(**)2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*)ИсполнениеMAXI 2269 - 2539
(**)ИсполнениеMAXI 2539 - 2774
Размеры могут меняться в зависимости от исполнения в указанных пределах
257

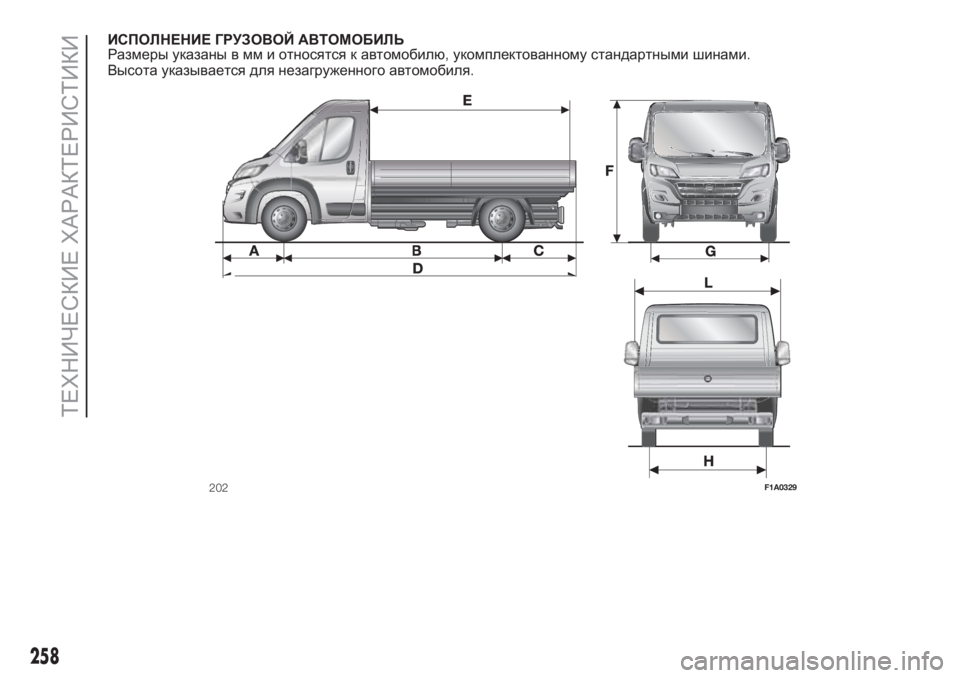

ИСПОЛНЕНИЕ ГРУЗОВОЙ АВТОМОБИЛЬ
Размеры указаны в мм и относятся к автомобилю,укомплектованному стандартными шинами.
Высота указывается для незагруженного автомобиля.
202F1A0329
258
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

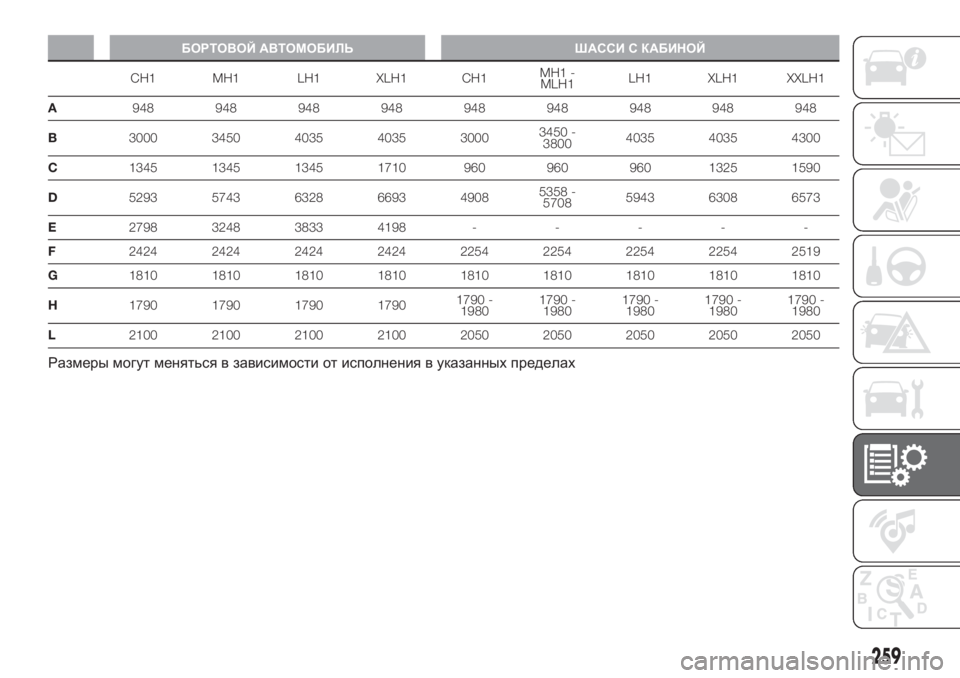

БОРТОВОЙ АВТОМОБИЛЬ ШАССИ С КАБИНОЙ
CH1 MH1 LH1 XLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 -
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 -
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
Размеры могут меняться в зависимости от исполнения в указанных пределах
259

ШАССИ С КАБИНОЙ В БРОНИРОВАННОМ
ИСПОЛНЕНИИШАССИ С КАБИНОЙ СЕРИИSPECIAL
CH1MH1 -
MLH1LH1 XLH1 XXLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A925 925 925 925 925 948 948 948 948 948
B30003450 -
38004035 4035 4300 30003450 -
38004035 4035 4300
C860 860 860 1225 1490 880 880 880 1245 1510
D47855235 -
55855820 6125 6390 48285278 -
56285863 6228 6493
E----------
F-----2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2050 2050 2050 2050 2050 2050 2050 2050 2050 2050
Размеры могут меняться в зависимости от исполнения в указанных пределах
260
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

БРОНИРОВАННОЕ ИСПОЛНЕНИЕ СЕРИИSPECIAL
CH1 MH1 - MH2 LH1 XLH1 XXLH1
A925 925 925 925 925
B3000 3450 - 3800 4035 4035 4300
C880 880 880 1245 1510
D4805 5255 - 5605 5840 6205 6470
G1810 1810 1810 1810 1810
H1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980
L2050 2050 2050 2050 2050
Размеры могут меняться в зависимости от исполнения в указанных пределах
261

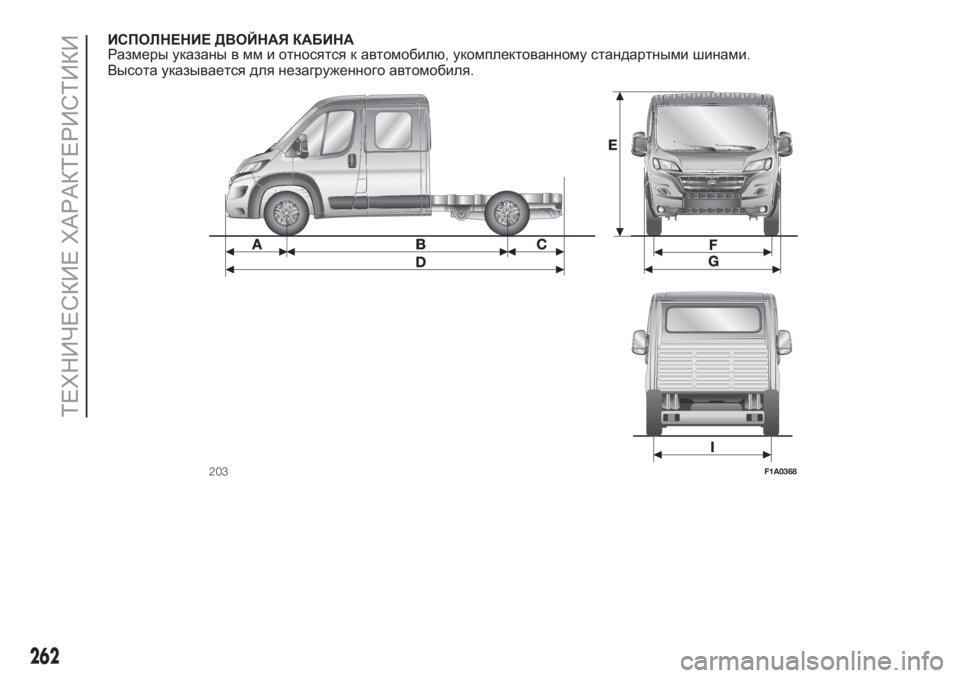

ИСПОЛНЕНИЕ ДВОЙНАЯ КАБИНА
Размеры указаны в мм и относятся к автомобилю,укомплектованному стандартными шинами.
Высота указывается для незагруженного автомобиля.
203F1A0368
262
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
