2017 FIAT DUCATO Руководство по эксплуатации и техобслуживанию (in Russian)

Таким образом не происходит
утечка топлива из-за обрыва
трубопроводов и возникновение
искр или электрических разрядов в
результате повреждения
электрических устройств
автомобиля.
170) 171)
ПРЕДУПРЕЖДЕНИЕ После
столкновения не забудьте вынуть
ключ из замка зажигания,чтобы не
разрядилась аккумуляторная
батарея.Если в результате
столкновения не происходит утечка
топлива и не повреждены
электрические устройства
автомобиля(к примеру,фары)и
само транспортное средство может
возобновить движение,
восстановите действие
выключателя аварийного
отключения топлива.

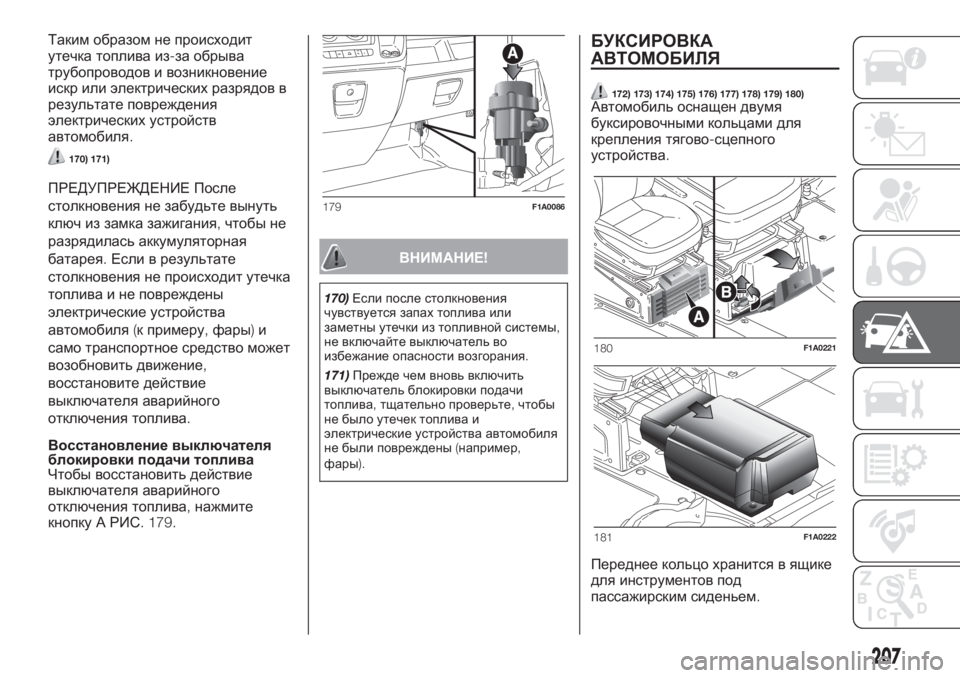

Восстановление выключателя
блокировки подачи топлива
Чтобы восстановить действие
выключателя аварийного
отключения топлива,нажмите
кнопку А РИС. 179.
ВНИМАНИЕ!
170)Если после столкновения
чувствуется запах топлива или
заметны утечки из топливной системы,
не включайте выключатель во
избежание опасности возгорания.
171)Прежде чем вновь включить
выключатель блокировки подачи
топлива,тщательно проверьте,чтобы
не было утечек топлива и
электрические устройства автомобиля
не были повреждены(например,
фары).
БУКСИРОВКА
АВТОМОБИЛЯ
172) 173) 174) 175) 176) 177) 178) 179) 180)Автомобиль оснащен двумя
буксировочными кольцами для
крепления тягово-сцепного
устройства.
Переднее кольцо хранится в ящике
для инструментов под
пассажирским сиденьем.
179F1A0086
180F1A0221
181F1A0222
207

В исполнениях,оборудованных
комплектомFix&Goи не имеющих
запасного колеса,ящик для
инструментов доступен только по
запросу для исполнений/рынков,
где это предусмотрено.При отсутствии ящика для
инструментов переднее кольцо для
буксировки автомобиля находится в
ящике с документацией на
автомобиль вместе с руководством
по эксплуатации и
техобслуживанию.
Для пользования выполните
следующие действия:
Откройте и снимите крышку А,
как показано на рисунке РИС. 180;
поверните блокировочнуюручку
BРИС. 180против часовой стрелки
и выньте ее,чтобы ящик вышел
из положения РИС. 181;
возьмите из ящика отвертку и с
ее помощьюприподнимите
заглушкуCРИС. 183;
возьмите из ящика
буксировочное кольцоDи
привинтите его на резьбовой палец
РИС. 183.Заднее кольцо В РИС. 184
находится в точке,указанной на
иллюстрации.
ВНИМАНИЕ!
172)Закрутите буксировочное кольцо,
убедившись,что оно доходит до упора
хода.
173)Перед началом буксировки
разблокируйте замок блокировки
рулевой колонки(см.параграф
“Стартер”в разделе“Знакомство с
автомобилем”).
174)Во время буксировки следует
помнить,что без усилителя тормозов и
усилителя рулевого управления
необходимо большее усилие на педаль
тормоза для остановки и большее
усилие на рулевое колесо для
поворота автомобиля.
182F1A0344
183F1A0223
184F1A0224
208
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

175)Не пользуйтесь гибкими тросами
для буксировки и избегайте рывков.Во
время буксировки убедитесь,что
крепление тягово-сцепного устройства
к автомобилюне является причиной
повреждения соприкасающихся с ним
компонентов.
176)Буксируя автомобиль,строго
соблюдайте установленные
требования для буксировочного
устройства и правила дорожного
движения.
177)Во время буксировки автомобиля
не включайте двигатель.
178)Буксировка должна
осуществляться исключительно на
дорожном полотне,устройство не
может быть использовано для
перемещения автомобиля на дорожное
полотно в случае съезда с дороги.
179)Буксировка не должна
использоваться для преодоления
серьезных препятствий на дороге
(например,снежных заносов или
скопления других материалов
на дорожном полотне).
180)Операции по буксировке должны
выполняться при максимальном
выравнивании тягача и буксируемого
автомобиля.При буксировке/погрузке
автомобиля аварийной службой
буксируемый автомобиль и аварийная
машина также должны располагаться
на одной прямой.
209

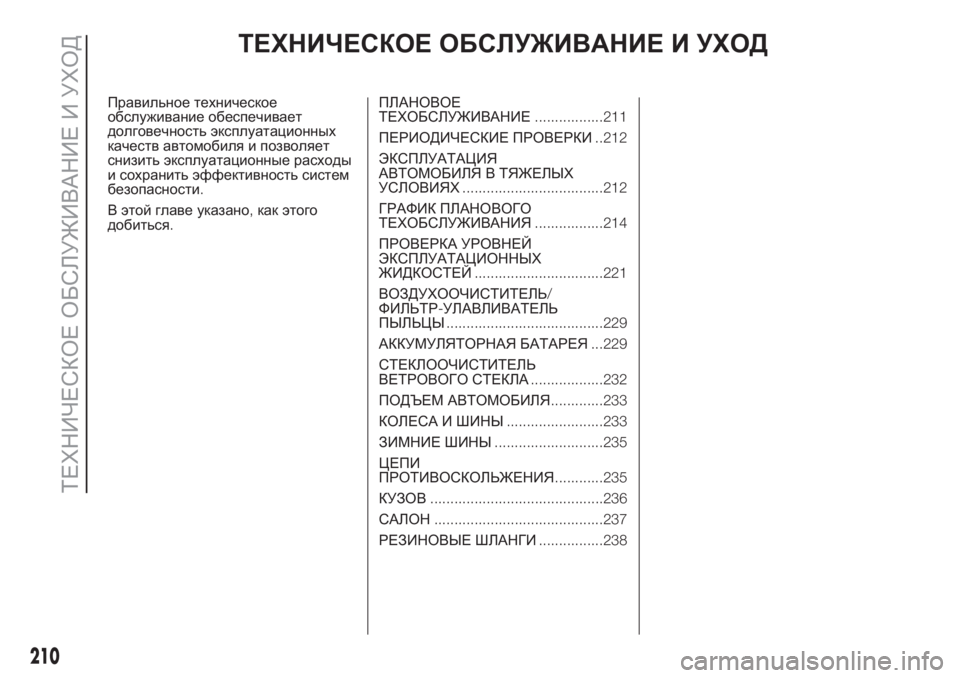

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД
Правильное техническое
обслуживание обеспечивает
долговечность эксплуатационных
качеств автомобиля и позволяет
снизить эксплуатационные расходы
и сохранить эффективность систем
безопасности.
В этой главе указано,как этого
добиться.ПЛАНОВОЕ
ТЕХОБСЛУЖИВАНИЕ.................211
ПЕРИОДИЧЕСКИЕ ПРОВЕРКИ..212
ЭКСПЛУАТАЦИЯ
АВТОМОБИЛЯ В ТЯЖЕЛЫХ
УСЛОВИЯХ...................................212
ГРАФИК ПЛАНОВОГО
ТЕХОБСЛУЖИВАНИЯ.................214
ПРОВЕРКА УРОВНЕЙ
ЭКСПЛУАТАЦИОННЫХ
ЖИДКОСТЕЙ................................221
ВОЗДУХООЧИСТИТЕЛЬ/
ФИЛЬТР-УЛАВЛИВАТЕЛЬ
ПЫЛЬЦЫ.......................................229
АККУМУЛЯТОРНАЯ БАТАРЕЯ...229
СТЕКЛООЧИСТИТЕЛЬ
ВЕТРОВОГО СТЕКЛА..................232
ПОДЪЕМ АВТОМОБИЛЯ.............233
КОЛЕСА И ШИНЫ........................233
ЗИМНИЕ ШИНЫ...........................235
ЦЕПИ
ПРОТИВОСКОЛЬЖЕНИЯ............235
КУЗОВ...........................................236
САЛОН..........................................237
РЕЗИНОВЫЕ ШЛАНГИ................238
210
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД

ПЛАНОВОЕ
ТЕХОБСЛУЖИВАНИЕ
Правильное техническое
обслуживание автомобиля является
залогом его долгой службы и
сохранения оптимальных
характеристик.
КомпаниейFiatразработан ряд
проверок и работ по техническому
обслуживаниюкаждые48 000км
пробега в зависимости от типа
двигателя автомобиля.
Плановое техническое
обслуживание не исчерпывает все
потребности автомобиля:как в
начальный период,до первого
техосмотра при пробеге48000км,
так и после,между одним
техосмотром и другим,необходимо
проводить рутинные проверки,
например,регулярно
контролировать уровень жидкостей
и,при необходимости,производить
их доливку,проверять давление в
шинах и т.д.
ПРЕДУПРЕЖДЕНИЕ Прохождение
планового технического
обслуживания является
требованием производителя.Его
невыполнение влечет за собой
прекращение гарантийного срока.Услуга планового технического
обслуживания предоставляется во
всех сервисных центрахFiatв
заранее установленные сроки.
Если в ходе проведения планового
техобслуживания,помимо
предусмотренных операций,
выявляется необходимость в
выполнении дополнительных
ремонтных работ или в замене
узлов,они производятся только с
согласия клиента.
ПРЕДУПРЕЖДЕНИЕ При
выявлении мелких неполадок в
работе рекомендуется сразу же
обращаться в сервисный центрFiat,
не дожидаясь наступления сроков
очередного планового техосмотра.
Если автомобиль часто
используется для буксировки
прицепов,необходимо сократить
межсервисные интервалы.
Клиент может выполнять работы по
техобслуживаниюза пределами
сети официальных сервисных
центровFiat,при этом не утрачивая
действующей гарантии.Гарантия
обусловлена регулярным
проведением планового
техобслуживания согласно
указаниям данного руководства по
эксплуатации и техническому
обслуживанию.Клиент может выбрать для
выполнения вышеназванного
техобслуживания,а также любых
других ремонтных работ по
гарантии,любую мастерскую
(входящуюили не входящуюв сеть
сервисных центровFiat),при
условии,что она имеет для этого
соответствующие средства
,ив
соблюдение инструкций,
приведенных в данном руководстве
по эксплуатации и техническому
обслуживанию.
211

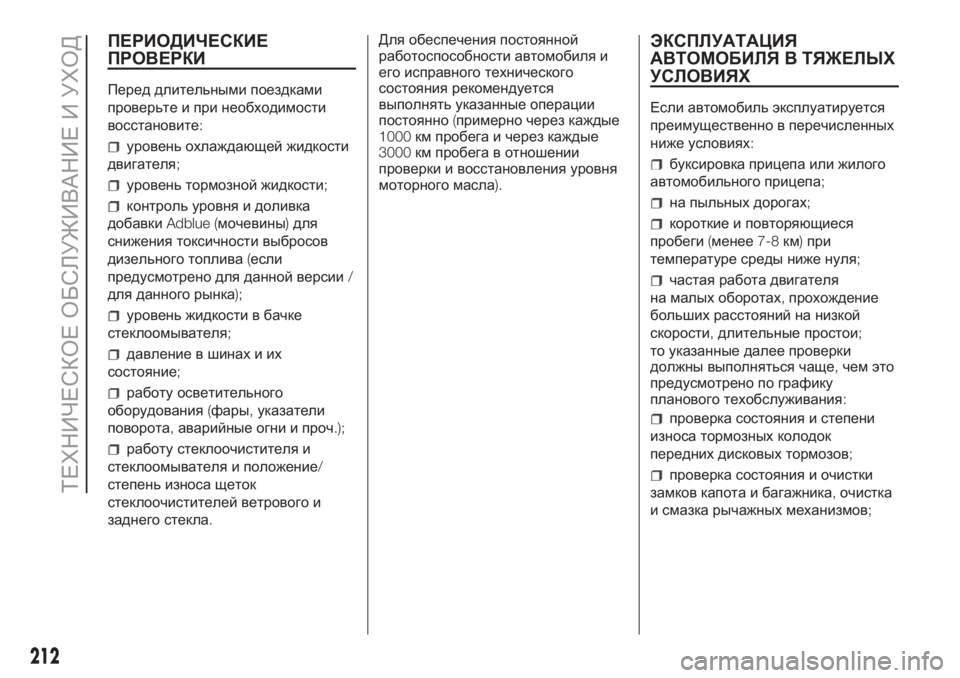

ПЕРИОДИЧЕСКИЕ
ПРОВЕРКИ
Перед длительными поездками
проверьте и при необходимости
восстановите:
уровень охлаждающей жидкости
двигателя;
уровень тормозной жидкости;
контроль уровня и доливка
добавкиAdblue (мочевины)для
снижения токсичности выбросов
дизельного топлива(если
предусмотрено для данной версии/
для данного рынка);
уровень жидкости в бачке
стеклоомывателя;
давление в шинах и их
состояние;
работу осветительного
оборудования(фары,указатели
поворота,аварийные огни и проч.);
работу стеклоочистителя и
стеклоомывателя и положение/
степень износа щеток
стеклоочистителей ветрового и
заднего стекла.Для обеспечения постоянной
работоспособности автомобиля и
его исправного технического
состояния рекомендуется
выполнять указанные операции
постоянно(примерно через каждые
1000км пробега и через каждые
3000км пробега в отношении
проверки и восстановления уровня
моторного масла).
ЭКСПЛУАТАЦИЯ
АВТОМОБИЛЯ В ТЯЖЕЛЫХ
УСЛОВИЯХ
Если автомобиль эксплуатируется
преимущественно в перечисленных
ниже условиях:
буксировка прицепа или жилого
автомобильного прицепа;
на пыльных дорогах;
короткие и повторяющиеся
пробеги(менее7-8км)при
температуре среды ниже нуля;
частая работа двигателя
на малых оборотах,прохождение
больших расстояний на низкой
скорости,длительные простои;
то указанные далее проверки
должны выполняться чаще,чем это
предусмотрено по графику
планового техобслуживания:
проверка состояния и степени
износа тормозных колодок
передних дисковых тормозов;
проверка состояния и очистки
замков капота и багажника,очистка
и смазка рычажных механизмов;
212
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД

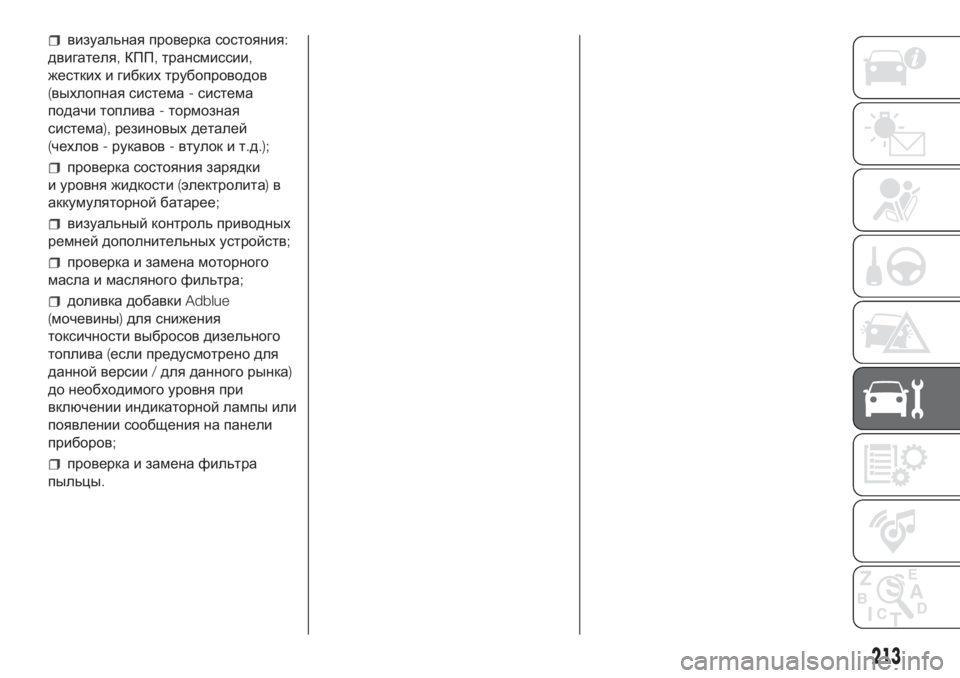

визуальная проверка состояния:
двигателя,КПП,трансмиссии,
жестких и гибких трубопроводов
(выхлопная система-система
подачи топлива-тормозная
система),резиновых деталей
(чехлов-рукавов-втулок и т.д.);
проверка состояния зарядки
и уровня жидкости(электролита)в
аккумуляторной батарее;
визуальный контроль приводных
ремней дополнительных устройств;
проверка и замена моторного
масла и масляного фильтра;
доливка добавкиAdblue
(мочевины)для снижения
токсичности выбросов дизельного
топлива(если предусмотрено для
данной версии/для данного рынка)
до необходимого уровня при
включении индикаторной лампы или
появлении сообщения на панели
приборов;
проверка и замена фильтра
пыльцы.
213

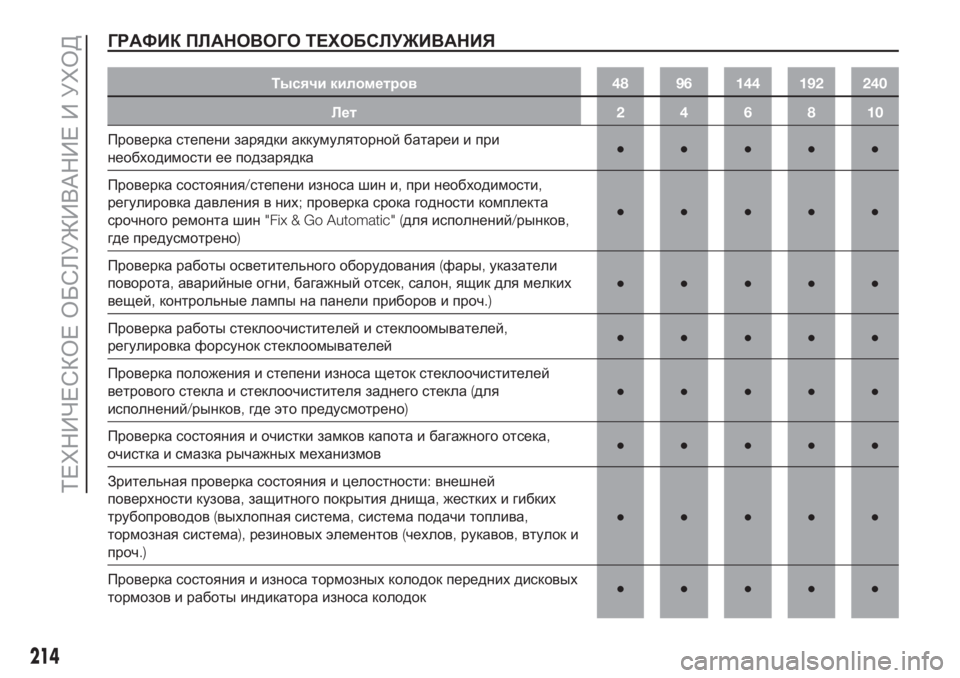

ГРАФИК ПЛАНОВОГО ТЕХОБСЛУЖИВАНИЯ
Тысячи километров48 96 144 192 240
Лет246810
Проверка степени зарядки аккумуляторной батареи и при
необходимости ее подзарядка●●●●●
Проверка состояния/степени износа шин и,при необходимости,
регулировка давления в них;проверка срока годности комплекта
срочного ремонта шин"Fix & Go Automatic" (для исполнений/рынков,
где предусмотрено)●●●●●
Проверка работы осветительного оборудования(фары,указатели
поворота,аварийные огни,багажный отсек,салон,ящик для мелких
вещей,контрольные лампы на панели приборов и проч.)●●●●●
Проверка работы стеклоочистителей и стеклоомывателей,
регулировка форсунок стеклоомывателей●●●●●
Проверка положения и степени износа щеток стеклоочистителей
ветрового стекла и стеклоочистителя заднего стекла(для
исполнений/рынков,где это предусмотрено)●●●●●
Проверка состояния и очистки замков капота и багажного отсека,
очистка и смазка рычажных механизмов●●●●●
Зрительная проверка состояния и целостности:внешней
поверхности кузова,защитного покрытия днища,жестких и гибких
трубопроводов(выхлопная система,система подачи топлива,
тормозная система),резиновых элементов(чехлов,рукавов,втулок и
проч.)●●●●●
Проверка состояния и износа тормозных колодок передних дисковых
тормозов и работы индикатора износа колодок●●●●●
214
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД
