2017 FIAT 500X dashboard

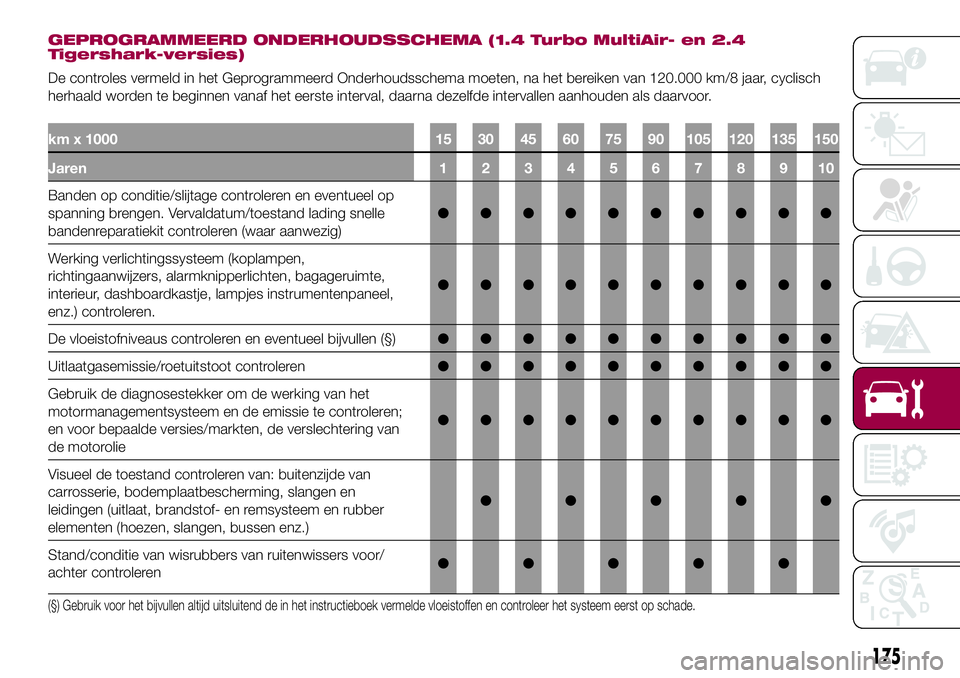

GEPROGRAMMEERD ONDERHOUDSSCHEMA (1.4 Turbo MultiAir- en 2.4
Tigershark-versies)
De controles vermeld in het Geprogrammeerd Onderhoudsschema moeten, na het bereiken van 120.000 km/8 jaar, cyclisch
herhaald worden te beginnen vanaf het eerste interval, daarna dezelfde intervallen aanhouden als daarvoor.
km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren 12345678910
Banden op conditie/slijtage controleren en eventueel op
spanning brengen. Vervaldatum/toestand lading snelle
bandenreparatiekit controleren (waar aanwezig)●●●●●●●●●●
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten, bagageruimte,
interieur, dashboardkastje, lampjes instrumentenpaneel,
enz.) controleren.●●●●●●●●●●
De vloeistofniveaus controleren en eventueel bijvullen (§)●●●●●●●●●●
Uitlaatgasemissie/roetuitstoot controleren●●●●●●●●●●
Gebruik de diagnosestekker om de werking van het
motormanagementsysteem en de emissie te controleren;
en voor bepaalde versies/markten, de verslechtering van
de motorolie●●●●●●●●●●
Visueel de toestand controleren van: buitenzijde van
carrosserie, bodemplaatbescherming, slangen en
leidingen (uitlaat, brandstof- en remsysteem en rubber
elementen (hoezen, slangen, bussen enz.)●●●●●
Stand/conditie van wisrubbers van ruitenwissers voor/
achter controleren●●●●●
(§) Gebruik voor het bijvullen altijd uitsluitend de in het instructieboek vermelde vloeistoffen en controleer het systeem eerst op schade.
175

GEPROGRAMMEERD ONDERHOUDSSCHEMA (1.6 E.torQ versies)
De controles vermeld in het Geprogrammeerd Onderhoudsschema moeten, na het bereiken van 120.000 km/8 jaar, cyclisch
herhaald worden te beginnen vanaf het eerste interval, daarna dezelfde intervallen aanhouden als daarvoor.
km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren 12345678910
Banden op conditie/slijtage controleren en eventueel op
spanning brengen. Vervaldatum/toestand lading snelle
bandenreparatiekit controleren (waar aanwezig)●●●●●●●●●●
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten, bagageruimte,
interieur, dashboardkastje, lampjes instrumentenpaneel,
enz.) controleren.●●●●●●●●●●
De vloeistofniveaus controleren en eventueel bijvullen (1)●●●●●●●●●●
Uitlaatgasemissie/roetuitstoot controleren●●●●●●●●●●
Gebruik de diagnosestekker om de werking van het
motormanagementsysteem en de emissie te controleren;
en voor bepaalde versies/markten, de verslechtering van
de motorolie●●●●●●●●●●
Visueel de toestand controleren van: buitenzijde van
carrosserie, bodemplaatbescherming, slangen en
leidingen (uitlaat, brandstof- en remsysteem en rubber
elementen (hoezen, slangen, bussen enz.)●●●●●
Stand/conditie van wisrubbers van ruitenwissers voor/
achter controleren●●●●●
(1) Gebruik voor het bijvullen altijd uitsluitend de in het instructieboek vermelde vloeistoffen en controleer het systeem eerst op schade.
179

GEPROGRAMMEERD ONDERHOUDSSCHEMA (Dieselversies)
De controles vermeld in het Geprogrammeerd Onderhoudsschema moeten, na het bereiken van 120.000 km/6 jaar, cyclisch
herhaald worden te beginnen vanaf het eerste interval, daarna dezelfde intervallen aanhouden als daarvoor.
km x 1000 20 40 60 80 100 120 140 160 180 200
Jaren 12345678910
Banden op conditie/slijtage controleren en eventueel op
spanning brengen. Vervaldatum/toestand lading snelle
bandenreparatiekit controleren (waar aanwezig)●●●●●●●●●●
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten, bagageruimte,
interieur, dashboardkastje, lampjes instrumentenpaneel,
enz.) controleren.●●●●●●●●●●
De vloeistofniveaus controleren en eventueel bijvullen (1)●●●●●●●●●●
Uitlaatgasemissie/roetuitstoot controleren●●●●●●●●●●
De diagnosestekker gebruiken om de werking van het
brandstoftoevoer-/motormanagementsysteem en de
emissie te controleren; en voor bepaalde versies/markten,
de verslechtering van de motorolie●●●●●●●●●●
Visueel de toestand controleren van: buitenzijde van
carrosserie, bodemplaatbescherming, slangen en
leidingen (uitlaat, brandstof- en remsysteem en rubber
elementen (hoezen, slangen, bussen enz.)●●●●●
Stand/conditie van wisrubbers van ruitenwissers voor/
achter controleren●●●●●
(1) Gebruik voor het bijvullen altijd uitsluitend de in het instructieboek vermelde vloeistoffen en controleer het systeem eerst op schade.
182
ONDERHOUD EN ZORG

BELANGRIJK Gebruik nooit alcohol.
Controleer of de gebruikte
reinigingsproducten geen alcohol of
alcoholderivaten, zelfs niet in kleine
hoeveelheden bevatten.
KUNSTSTOF EN
GECOATE
INTERIEURDELEN
84)
Reinig kunststof interieurdelen met een
vochtige doek (bij voorkeur een
microvezeldoek) en een oplossing van
water en een neutraal, niet-schurend
reinigingsmiddel.
Gebruik voor het reinigen van
olieachtige of hardnekkige vlekken
speciale producten zonder
oplosmiddelen die het originele
voorkomen en de kleur van de
interieurdelen niet veranderen.
Verwijder stof met een microvezeldoek,
eventueel bevochtigd met water. Het
gebruik van papieren doekjes wordt
afgeraden, aangezien deze resten
achterlaten.
ONDERDELEN VAN ECHT
LEDER
(waar aanwezig)
Gebruik uitsluitend water en neutrale
zeep om deze delen schoon te maken.
Gebruik nooit alcohol of producten
op basis van alcohol.Controleer alvorens een specifiek
product voor interieurreiniging te
gebruiken, of het geen alcohol en/of
stoffen op basis van alcohol bevat.
BELANGRIJK
183)Gebruik nooit ontvlambare producten
zoals petroleum of wasbenzine voor het
reinigen van het interieur van het voertuig.
De elektrostatische lading die door het
wrijven tijdens het reinigen ontstaat, kan
brand veroorzaken.
184)Bewaar geen spuitbussen in de auto:
ontploffingsgevaar. Spuitbussen mogen
niet blootgesteld worden aan een
temperatuur hoger dan 50°C. Wanneer het
voertuig blootgesteld is aan zonlicht, kan
de temperatuur in het interieur deze
waarde ruimschoots overschrijden.
185)Er mogen geen obstakels op de vloer
onder de pedalen liggen; zorg ervoor dat
de matten plat liggen en niet interfereren
met de pedalen.
BELANGRIJK
84)Gebruik nooit alcohol, benzine en
afgeleide producten om het dashboard en
het glas van het instrumentenpaneel te
reinigen.
204
ONDERHOUD EN ZORG

GEGEVENS
VIN-PLAATJE
Dit bevindt zich op de stijl van het
bestuurdersportier. Het kan gelezen
worden als het portier open staat en
hierop zijn de volgende gegevens
vermeld fig. 160:
ANaam van de fabrikant
BNummer typegoedkeuring voertuig
CVoertuigidentificatienummer
DTechnisch toegestaan max. gewicht
met volledige belading
ETechnisch toegestaan max. gewicht
voor gecombineerd voertuig
FTechnisch toegestaan max. gewicht
op as 1
GTechnisch toegestaan max. gewicht
op as 2
HMotoridentificatie
IVersie typevariant
LKleurcode lakwerk
MAbsorptiecoëfficiënt rook
(dieselversies)
NNadere instructies.
CHASSISNUMMER
Het Voertuigidentificatienummer (VIN) is
gestanst op een plaatje afgebeeld in
fig. 161, het bevindt zich in de linker
bovenhoek van de dashboardbekleding
en is zichtbaar vanaf de buitenkant
van het voertuig door de voorruit.
Dit nummer is ook op de vloer van het
interieur gestanst, vóór de rechter
voorstoel.
Om toegang te krijgen tot het plaatje,
klepje A fig. 162 in de door de pijl
aangegeven richting schuiven.
Dit nummer bevat de volgende
gegevens:
❒type voertuig;
❒chassisnummer.
MOTORCODE
De motorcode is op het cilinderblok
ingeslagen en vermeldt het model en
het chassisnummer.
160F1B0330C334
AXC1BXXX
334AXC1BXXX
161F1B0333C
162F1B0058C
206
TECHNISCHE GEGEVENS
IDENTIFICATIE-

WAARSCHUWINGEN EN AANBEVELINGEN
BELANGRIJK
INTERIEURUITRUSTING
❒Rijd nooit met open dashboardkastje: bij een ongeval kunnen de inzittenden voorin hierdoor verwond raken.
❒De aansteker wordt zeer heet. Wees voorzichtig en zorg dat hij niet wordt gebruikt door kinderen: brandgevaar en/of gevaar voor
brandwonden.
❒Gebruik de asbak niet als prullenbak: de inhoud kan door sigarettenpeuken in brand raken.
BELANGRIJK
IMPERIAAL/SKIDRAGER
❒Verzeker u ervan, voordat u gaat rijden, dat de dwarsstangen goed gemonteerd zijn.
BELANGRIJK
SYSTEMEN VOOR DE BESCHERMING VAN HET MILIEU
❒Onder normale gebruiksomstandigheden worden de katalysator en het dieselroetfilter (DPF) erg warm. Parkeer het voertuig dus niet boven
licht ontvlambaar materiaal (bijv. gras, droge bladeren, dennennaalden enz.): brandgevaar.
BELANGRIJK
IMPERIAAL/SKIDRAGER
❒Het gebruik van dwarsstangen bovenop de stangen in de lengte verhindert het gebruik van het schuifdak, omdat dit, tijdens het openen,
interfereert met de stangen. Bedien het schuifdak dus niet als er dwarsstangen gemonteerd zijn.
❒De wettelijke voorschriften betreffende de maximale afmetingen moeten altijd worden gerespecteerd.
