2017 CITROEN JUMPER SPACETOURER zapalování

311
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
F Vycvakněte kryt přitažením jeho levého a poté pravého horního rohu.
F

K
ompletně kryt demontujte. Dobrá
Špatná
Pinzeta
Přístup k nářadí
F Vyjměte pinzetu z jejího uložení. Pinzeta pro vytahování pojistek se nachází za
krytem pojistkové skříňky, na sloupku palubní
d e s k y. Před výměnou pojistky je nutno:
F
z
jistit příčinu poruchy a odstranit ji,
F
v
ypnout všechny elektrické spotřebiče,
F
z
nehybnit vozidlo a vypnout zapalování,
F
u
rčit vadnou pojistku pomocí přiřazovací
tabulky a schémat uvedených na
následujících stránkách.
Výměna pojistky
Při výměně pojistek je třeba:
F P ro vytažení pojistky z uložení použít
speciální pinzetu.
F

V
adnou pojistku nahradit vždy pojistkou se
stejnou proudovou hodnotou (stejná barva);
použití jiné hodnoty pojistky může způsobit
poruchu (riziko požáru).
Pokud se pojistka po výměně brzy opět
přepálí, nechte zkontrolovat elektrická zařízení
v
servisní síti CITROËN nebo v jiném odborný
servis. Výměna pojistky, která není zmíněna
v
níže uvedené tabulce, může způsobit
vážnou poruchu Vašeho vozidla.
Obraťte se na servisní síť CITROËN
nebo na jiný odborný servis.
Výměna pojistky
8
Porucha na cestě

317
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Startování pomocí jiného
akumulátoru
Nikdy nestartujte motor připojením
nabíječky akumulátorů.
Nikdy nepoužívejte booster akumulátoru
o napětí 24 V nebo vyšším.
Předem ověř te, zda má pomocný
akumulátor jmenovité napětí 12 V
a kapacitu minimálně stejnou jako
vybitý akumulátor.
Obě vozidla se nesmějí dotýkat.
Vypněte všechny elektrické spotřebiče
v obou vozech (autorádio, stěrače,
světla, ...).
Dbejte na to, aby startovací kabely
neprocházely v blízkosti pohyblivých
dílů motoru (ventilátor, řemen, ...).
Neodpojujte svorku kladného pólu (+) za
chodu motoru. F

Zdvihněte plastový kryt svorky kladného pólu (+)
( je-li jím vozidlo vybaveno).
F Připojte jeden konec červeného kabelu ke svorce
kladného pólu (+) vybitého akumulátoru A
(v místě navařené kovové části), poté druhý
konec ke svorce (+) pomocného akumulátoru B
nebo boosteru.
F Připojte jeden konec zeleného nebo černého kabelu ke svorce záporného pólu (-) pomocného
akumulátoru B nebo boosteru (nebo ke
kostřicímu bodu pomáhajícího vozidla).
F Připojte druhý konec zeleného nebo černého kabelu ke kostřicímu bodu C startovaného
vozidla.
F Nastartujte motor pomáhajícího vozidla a nechte jej běžet po dobu několika minut.
F

N
astartujte motor porouchaného vozidla
a
nechte jej běžet.
Pokud motor nenastartuje ihned, vypněte
zapalování a před dalším pokusem
o
nastartování chvíli vyčkejte.
Pokud je akumulátor Vašeho vozidla vybitý, je
možno motor nastartovat náhradním způsobem
pomocí jiného akumulátoru (externího nebo
z jiného vozidla) a startovacích kabelů, nebo
pomocí jednorázového zdroje (boosteru).
Některé funkce, mezi nimi i systém
Stop & Start, nejsou k dispozici, pokud
úroveň nabití akumulátoru nedosahuje
dostatečné hodnoty.
F
V
yčkejte na návrat na volnoběžné otáčky,
poté odpojte pomocné kabely v opačném
pořadí než při připojování.
F
U
místěte zpět plastový kryt svorky
kladného pólu (+), je-li jím Vaše vozidlo
vybaveno.
F
N
echte běžet motor, za jízdy nebo při
stojícím vozidle, po dobu minimálně
30 minut, aby se akumulátor dostatečně
nabil.
8
Porucha na cestě

318
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Pro uchování optimální životnosti akumulátoru
je nezbytné udržovat dostatečnou hodnotu jeho
nabití.
V některých případech může být nezbytné
akumulátor dobít:
-
p
okud jezdíte převážně na krátké
vzdálenosti,
-

p
okud předpokládáte dlouhodobé
odstavení vozidla (několik týdnů).
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis.
Dobíjení akumulátoru pomocí
nabíječky akumulátorů
F Vypněte zapalování.
F V ypněte všechny elektrické spotřebiče
(autorádio, světla, stěrače, ...).
Pokud se rozhodnete dobít si
akumulátor svého vozidla sami,
používejte výhradně nabíječku vhodnou
pro olověné akumulátory se jmenovitým
napětím 12 V. Dodržujte pokyny pro používání dodané
výrobcem nabíječky.
Nikdy nezaměňte polaritu.
Nikdy se nepokoušejte nabíjet zamrzlý
akumulátor. Riziko výbuchu!
Pokud je akumulátor zamrzlý, nechte
jej překontrolovat v servisu sítě
CITROËN nebo v jiném odborném
servisu, kde ověří, zda nejsou jeho
vnitřní komponenty poškozené a zda
obal akumulátoru není prasklý, což
by znamenalo riziko úniku jedovaté
a
korozívní kyseliny.
Pokud je ve voze tento štítek, je
nezbytné používat pouze nabíječku
12 V, jinak hrozí nevratné poškození
elektrického vybavení souvisejícího se
systémem Stop & Start. Akumulátor není třeba odpojovat.
F
P
řed připojováním kabelů k akumulátoru
vypněte nabíječku B, aby se předešlo
jakémukoliv nebezpečnému jiskření.
F

O
věř te dobrý stav kabelů nabíječky.
F

P
okud je jí Vaše vozidlo vybaveno,
nadzdvihněte plastovou krytku svorky (+). F

P
řipojte kabely nabíječky B následujícím
způsobem:
-
č
ervený kladný (+) kabel na svorku (+)
akumulátoru A ,
-
č
erný záporný (-) kabel na kostru C
vozidla.
F
P
o skončení dobíjení vypněte nabíječku B
před odpojováním kabelů z akumulátoru A .
Porucha na cestě

319
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Netlačte na páčku silou, protože
v případě špatného umístění svěrné
objímky nebude zajištění možné;
v
takovém případě zopakujte celý
postup od začátku.
Odpojování akumulátoru
Aby byla zachována úroveň nabití akumulátoru
dostatečná pro nastartování motoru, je
doporučeno při odstavení vozidla na velmi
dlouhou dobu akumulátor odpojovat.
Před odpojením akumulátoru:
F

u
zavřete všechny vstupy (dveře, zadní
výklopné dveře, okna, střechu),
F

v
ypněte všechny elektrické spotřebiče
(autorádio, stěrače, světla, ...),
F

v
ypněte zapalování a vyčkejte alespoň
čtyři minuty.
Po zpřístupnění akumulátoru stačí odpojit
svorku (+).
Svorky s rychloupínáním
Odpojování svorky (+)
F Zvedněte páčku A zcela nahoru pro odjištění svěrné objímky B .
Po opětovném připojení
Připojování svorky (+)
F Položte otevřenou svěrnou objímku B kabelu na výstupní svorku (+) akumulátoru.
F

Z
atlačte na svěrnou objímku svisle dolů pro
její řádné umístění na akumulátoru.
F

Z
ajistěte svěrnou objímku sklopením
páčky
A. Po každém připojení akumulátoru zapněte
zapalování a před startováním vyčkejte alespoň
1 minutu, aby se mohly aktivovat elektronické
systé my.
Pokud však po této manipulaci přetrvávají malé
obtíže, obraťte se na servis sítě CITROËN
nebo na jiný odborný servis.
Je nutné, abyste podle pokynů v příslušné
kapitole sami znovu aktivovali nebo nastavili
některé vybavení, jako například:
-

d
álkové ovládání zamykání nebo
elektronický klíč (podle verze),
-
e
lektricky ovládaná okna,
-
d
atum a čas,
-
u
ložené stanice autorádia.
Při další cestě nemusí být po
prvním nastartování motoru systém
Stop & Start funkční.
V takovém případě bude funkce
k dispozici až po určité době
nepřetržitého odstavení vozidla,
jehož délka závisí na venkovní teplotě
a
stavu nabití akumulátoru (až přibližně
8
hodin).
8
Porucha na cestě

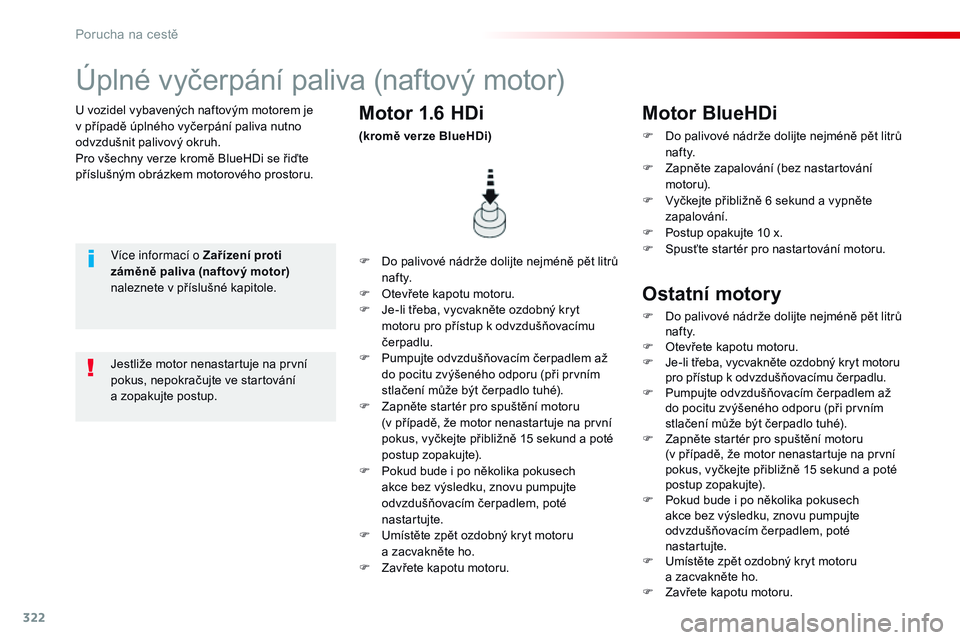

322
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
U vozidel vybavených naftovým motorem je
v případě úplného vyčerpání paliva nutno
odvzdušnit palivový okruh.
Pro všechny verze kromě BlueHDi se řiďte
příslušným obrázkem motorového prostoru.
Úplné vyčerpání paliva (naftový motor)
Více informací o Zařízení proti
záměně paliva (naftový motor)
naleznete v příslušné kapitole.F
D o palivové nádrže dolijte nejméně pět litrů
n af t y.
F

O
tevřete kapotu motoru.
F

J
e-li třeba, vycvakněte ozdobný kryt
motoru pro přístup k odvzdušňovacímu
čerpadlu.
F

P
umpujte odvzdušňovacím čerpadlem až
do pocitu zvýšeného odporu (při prvním
stlačení může být čerpadlo tuhé).
F

Z
apněte startér pro spuštění motoru
(v
případě, že motor nenastartuje na první
pokus, vyčkejte přibližně 15 sekund a poté
postup zopakujte).
F

P
okud bude i po několika pokusech
akce bez výsledku, znovu pumpujte
odvzdušňovacím čerpadlem, poté
nastartujte.
F

U
místěte zpět ozdobný kryt motoru
a
zacvakněte ho.
F

Z
avřete kapotu motoru.
Motor 1.6 HDi
(kromě verze BlueHDi)
Jestliže motor nenastartuje na první
pokus, nepokračujte ve startování
a

zopakujte postup.
Motor BlueHDi
F Do palivové nádrže dolijte nejméně pět litrů n af t y.
F

Z
apněte zapalování (bez nastartování
motoru).
F

V
yčkejte přibližně 6 sekund a vypněte
zapalování.
F

P
ostup opakujte 10 x.
F

S
pusťte startér pro nastartování motoru.
Ostatní motory
F Do palivové nádrže dolijte nejméně pět litrů n af t y.
F

O
tevřete kapotu motoru.
F

J
e-li třeba, vycvakněte ozdobný kryt motoru
pro přístup k odvzdušňovacímu čerpadlu.
F

P
umpujte odvzdušňovacím čerpadlem až
do pocitu zvýšeného odporu (při prvním
stlačení může být čerpadlo tuhé).
F

Z
apněte startér pro spuštění motoru
(v
případě, že motor nenastartuje na první
pokus, vyčkejte přibližně 15 sekund a poté
postup zopakujte).
F

P
okud bude i po několika pokusech
akce bez výsledku, znovu pumpujte
odvzdušňovacím čerpadlem, poté
nastartujte.
F

U
místěte zpět ozdobný kryt motoru
a
zacvakněte ho.
F

Z
avřete kapotu motoru.
Porucha na cestě

329
Spacetourer-VP_cs_Chap10a_BTA_ed01-2016
Asistenční volání CITROËN s lokalizací
Pokud jste vozidlo zakoupili mimo síť
CITROËN, můžete si nechat nastavení
těchto služeb zkontrolovat a požádat
o jeho úpravu ve Vašem značkovém
servisu.
V zemi, kde se používá více jazyků, je
možné nastavit národní úřední jazyk
podle Vaší volby.
Z technických důvodů a zejména pro
zlepšování kvality telematických služeb
Citroën poskytovaných zákazníkovi
si výrobce vyhrazuje právo provádět
kdykoliv aktualizace palubního
telematického systému.
Porucha systému nebrání vozidlu
v

provozu. Pro vyžádání asistenční služby
v případě nepojízdnosti vozidla
stiskněte toto tlačítko na více než
2 sekundy.
Hlasová zpráva potvrdí zahájení
volání*.
Okamžitým novým stisknutím tohoto tlačítka lze
požadavek zrušit.
Zrušení je potvrzeno hlasovou zprávou.
Geolokalizace
Můžete deaktivovat určování geografické polohy
současným stisknutím tlačítek „Tísňové volání
CITROËN s lokalizací“ a „ Asistenční volání CITROËN
s lokalizací“, následovaným stiskem tlačítka „ Asistenční
volání CITROËN s lokalizací“ pro potvrzení.
Pro obnovení určování geografické polohy stiskněte
znovu současně tlačítka „Tísňové volání CITROËN
s lokalizací“ a „ Asistenční volání CITROËN
s
lokalizací“, následně tlačítko „ Asistenční volání
Citroën s lokalizací“ pro potvrzení.
Oranžová kontrolka svítí trvale: je třeba
vyměnit záložní baterii.
V obou případech je riziko, že služba tísňového
a asistenčního volání s lokalizací nebude
funkční.
Obraťte se co možno nejdříve na odborný
servis.
Funkce systému
Po zapnutí zapalování je správná
činnost systému potvrzena
rozsvícením zelené kontrolky na
3 sekundy.
Oranžová kontrolka bliká a poté
zhasne: systém zaznamenal
chybu.
*

V
yužívání těchto služeb podléhá všeobecným
podmínkám a je podmíněno dostupností.
Obraťte se na zástupce sítě CITROËN.
.
Audio a telematika

331
Spacetourer-VP_cs_Chap10b_NAC-1_ed01-2016
Citroën Connect na v
Navigační systém GPS - Konektivita - Multimediální autorádio - Telefon Bluetooth®
obsah
První kroky
3 32
Ovladače na volantu

3
34
Nabídky
335
H

lasové povely

3
36
Navigace
3

42
Navigace on-line

3
58
Konektivita
3

68
Rádio média (Zdroj zvuku)

3
78
Telefon
3

90
Nastavení
4

02
Časté otázky

4
12
Systém je chráněn tak, aby mohl fungovat pouze ve Vašem
vozidle.
Zde je uveden odkaz pro přístup ke zdrojovým kódům OSS
(Open Source Software) systému.
http://www.psa-peugeot-citroen.com/oss Z bezpečnostních důvodů a proto, že vyžadují zvýšenou
pozornost ze starny řidiče, smějí být operace párování mobilního
telefonu Bluetooth se systémem hands-free Bluetooth Vašeho
autorádia prováděny pouze při stojícím vozidle a zapnutém
zapalování.
Zobrazené hlášení o režimu úspory energie signalizuje okamžitý
přechod do pohotovostního stavu. Více informací o Režimu
úspor y energie naleznete v příslušné kapitole.
.
Audio a telematika

332
FM/87.5 MHz
87.5MHz12:13
23 °C 87.5 MHz
Spacetourer-VP_cs_Chap10b_NAC-1_ed01-2016
První kroky
Při běžícím motoru umožňuje
stisknutí přerušit zvuk.
Při vypnutém zapalování se
stisknutím systém zapíná.
Seřizování zvuku. Pro přístup k nabídkám používejte tlačítka
rozmístěná po obou stranách dotykového
displeje, poté používejte tlačítka zobrazovaná
na dotykovém displeji. Všechna dotyková místa
na displeji jsou bílé barvy.
Každá nabídka se zobrazuje na jedné nebo
dvou obrazovkách (první a druhá stránka).
Druhá stránka
První stránka Displej je „kapacitního“ typu.
Pro údržbu displeje je doporučeno
používat měkký neabrazivní hadřík
(utěrka na brýle) bez přidaných
přípravků.
Na displej nepoužívejte špičaté
předměty.
Nedotýkejte se displeje vlhkýma
rukama.
Audio a telematika
