2017 CITROEN JUMPER kontrolky

2
Obsah
Jumper_cs_Chap00a_Sommaire_ed01-2016
ERGONOMIE a
Ko MF o RT
3.
Ovladač světel 48
Automatická dálková světla 50
Ovladač stěračů oken

53
Regulátory rychlosti


54
Omezovače rychlosti


60
Odmrazování a odmlžování


64
T

opení / Klimatizace s ručním ovládáním
66
Automatická klimatizace

68
Přídavná topení


70
T

opení/klimatizace vzadu
70
Programovatelné přídavné


topení

72
Přední sedadla


76
Přední lavice


78
Zadní sedadla


79
Vnitřní uspořádání vpředu


81
Vnitřní uspořádání vzadu


86
Vnější prvky


89
Zpětná zrcátka


90
Elektrické ovládání oken


91
Představení

4
Vnější strana vozidla
6
Uvnitř vozidla

7
Místo řidiče


8
Charakteristiky - Údržba


10
Životní prostředí


1

1
Ekologicko-ekonomický
způsob jízdy

12
1. TECHNOLOGIE na
PALUBĚ
4.
Konfigurace vozidla 92
Palubní počítač 98
T
achograf
99
Zadní parkovací asistent


100
Kamera pro couvání


101
Pneumatické odpružení


102
PŘIPRAVENI k ODJEZDU
2.
Dálkový ovladač 14
Klíč 16
Alarm

19
Přední/zadní dveře


20n

ákladový prostor
22
Přístrojové desky


23
Kontrolky


25
Palivoměr


33
Ukazatel teploty


33
Detekce poklesu tlaku


v
pneumatikách
34
Ukazatele údržby


36
Převodovka a volant


38
Ukazatel navrhované změny


převodového stupně

38n

astartování a zastavení motoru

40
Systém pro vyřazení


autobaterie z činnosti

41
Rozjezd do svahu


42
Stop & Start


43
Doporučení pro jízdu


46
Tento piktogram indikuje
prvky vybavení, které
jsou specifické pro
model Combi / Minibus. Dětská pojistka.Topení / Klimatizace
vzadu. Zadní sedadla/
lavice. Bodová světla
pro čtení. Posuvná
boční okna.
ZÁKLADNÍ INFORMACE

8
Lokalizace
Jumper_cs_Chap01_vue-ensemble_ed01-2016
MÍSTO ŘIDIČE
Přístrojové desky, displeje, počitadla 23-24
Kontrolky

25-32
Měřiče, ukazatele


33, 36-37
Ukazatel navrhované změny převodového stupně


38-39
Ovladače osvětlení


48-49
Automatické zapínání světel


49
Automatická dálková světla


50-51
Doprovodné osvětlení


49
Parkovací světla


52
Otevření kapoty


139
Pojistky v


palubní desce

159-160
Konfigurace vozidla


92-95
Nastavení času


93
Nastavení sklonu světlometů


52
Světla do mlhy vpředu-vzadu


48
Pneumatické odpružení


102-103
Stop & Start


43-45 Stěrače vpředu/vzadu


53
Ostřikovač skel/světlometů


53
Palubní počítač


98
Startér

, spínací skříňka
40-41
Rozjezd do svahu


42
Regulátory rychlosti


54-56, 57-59
Omezovač rychlosti


60-62
Omezovač rychlosti


s
pevně nastavenou mezí
63
Místo řidiče


4-5
V

olant, osové nastavení
39
Zvukové výstražné zařízení


105
Ovladače autorádia
u

volantu
222, 269
Zpětná zrcátka, ovládání


oken

90-91
Zamknutí nákladového prostoru


22
Přídavná topení, klimatizace

vzadu


70-71
Programovatelné přídavné
topení


72-75

19
Otevírání
Jumper_cs_Chap02_Pret-a-Partir_ed01-2016
Porucha dálkového ovladače
Odemkněte dveře otočením klíče v zámku,
alarm se spustí.
Zapněte zapalování, identifikace kódu klíče
alarm vypne.Zamknutí dveří otočením klíče v zámku
neaktivuje alarm.
Dezaktivace pomocí dálkového ovladače
Při stisknutí tohoto tlačítka
dojde k dezaktivaci alarmu při
odemknutí vozidla.
Dezaktivace funkce signalizace
zvednutí (pohybu) vozidla*
Stiskněte tento ovladač pro
dezaktivaci této ochrany
(například v případě odtahu
vozidla s aktivovaným
alarmem).
Ochrana zůstane aktivní až do centrálního
odemknutí dveří vozidla.
ALARM
Je-li vozidlo vybaveno zabezpečovacím
alarmem.
Tento zajišťuje:
-

vnější obvodovou ochranu pomocí

detektorů otevření vstupů (dveří a kapoty)
a přerušení elektrického napájení,
-

funkci signalizace zvednutí (pohybu)

vozidla*.
Aktivování alarmu
Nejprve se ujistěte, že jsou všechny vstupy
do vozidla řádně zavřené (dveře, kapota
motoru).
* Podle typu motoru vozidla.
Správné používání
Pro rychlé vypnutí nechtěně spuštěné
sirény:
-
zapněte zapalování, při identifikaci klíče

se vypne siréna,
-

stiskněte tlačítko odemykání (kabina

a
klíč) dálkového ovladače.
Jestliže nechcete uvést alarm do
pohotovosti, například při mytí vozidla,
zamkněte vozidlo klíčem.
Odemknutí vozidla dálkovým ovladačem
automaticky dezaktivuje sirénu.
Aktivace alarmu se provádí stisknutím
tohoto tlačítka s vyobrazením
visacího zámku, ochrana je aktivní po
uplynutí několika sekund.
Když je alarm v pohotovosti, jakýkoli pokus
o vloupání spustí sirénu na dobu přibližně
30

sekund, doprovázenou rozsvícením
směrových světel.
Alarm se poté vrátí zpět do
pohotovostního režimu, ale spuštění
zůstává uloženo v paměti a při
zapnutí zapalování je signalizováno
rozsvícením kontrolky elektronického
imobilizéru na dobu přibližně 10
sekund.
Alarm se spustí rovněž po přerušení
elektrického napájení, a to v okamžiku jeho
obnovení.
2
PŘIPRAVENI k ODJEZDU

24
Jumper_cs_Chap02_Pret-a-Partir_ed01-2016
Displej úrovně 2
V levé části:
-
Čas,
-


Vnější teplota,
-


Výstražné kontrolky nebo kontrolky

stavu funkcí,
-

T
empomat nebo omezovač rychlosti.
V pravé části:
-

Datum,
-


Ukazatel lhůty servisní prohlídky
,
-

Palubní počítač (dojezdová vzdálenost,

spotřeba, ...),
-

Výstražná hlášení,
-


Hlášení o stavu funkcí,
-


Konfigurace vozidla,
-


Sklon světlometů,
-


Počet ujetých kilometrů / mílí.
P
řístrojová deska / Displej úrovně 2
Místo řidiče

25
Jumper_cs_Chap02_Pret-a-Partir_ed01-2016
KoNTRoLKY
Při každém startování: rozsvítí se řada kontrolek, které tak signalizují provedení vlastního testu systémem. Za okamžik zhasnou.
Když je motor v chodu: jestliže kontrolka zůstane svítit bez přerušování nebo bliká, signalizuje výstrahu. Tato první výstraha
může být doprovázená zvukovým signálem a hlášením na displeji. „Dbejte na tyto výstrahy.“
Kontrolka jesignalizuje Řešení - akce
Servis rozsvícená
dočasně.
malé závady. Obraťte se na servis sítě CITROËN nebo na jiný
odborný servis.
zůstala rozsvícená,
doprovázená
hlášením na
displeji.vážné závady.
a/nebo
závadu na systému motoru
vozidla.Zaznamenejte si výstražné hlášení a obraťte se na
servis sítě CITROËN nebo na jiný odborný servis.
Parkovací brzdy rozsvícená.zataženou nebo nedostatečně
povolenou brzdu. Při povolení parkovací brzdy kontrolka zhasne.
Hladiny brzdové
kapaliny rozsvícená.
nedostatečnou hladinu brzdové
kapaliny. Doplňte kapalinou doporučenou sítí CITROËN.
zůstala
rozsvícená, i když
je hladina správná. Je nutno zastavit.
Zaparkujte, vypněte zapalování a obraťte se na
servis sítě CITROËN nebo na jiný odborný servis.
+ Elektronického
rozdělovače
brzdného účinku rozsvícená. závadu systému. Je nutno zastavit.
Obraťte se na servis sítě CITROËN nebo na jiný
odborný servis.
Systému
blokování kol rozsvícená. závadu systému. Vozidlo využívá klasický brzdový systém bez
posilovače. Přesto Vám doporučujeme zastavit a obrátit
se na servis sítě CITROËN nebo na jiný odborný servis.
Místo řidiče
2
PŘIPRAVENI k ODJEZDU

29
Jumper_cs_Chap02_Pret-a-Partir_ed01-2016
Kontrolkajesignalizuje Řešení - akce
Výstrahy na
neúmyslné
opuštění
jízdního pruhu bliká,
doprovázená
zvukovým
signálem. nechtěné vybočení vozidla
směrem doleva.
Otočte volant do opačného směru pro obnovení správné
dráhy.
nechtěné vybočení vozidla
směrem doprava.
Elektronického
imobilizéru rozsvícená.
nerozpoznání klíče zasunutého
do spínací skříňky.
Nastartování není možné. Vyměňte klíč a nechejte ověřit vadný klíč v servisu sítě
CITROËN.
Rubrika „Připraveni k odjezdu - Vstupy do vozidla“.
po zapnutí
zapalování
rozsvícená po dobu
přibližně 10 sekund. spuštění alarmu.
Nechejte ověřit stav zámků v servisu sítě CITROËN
nebo v jiném odborném servisu.
Přítomnosti
vody ve filtru
motorové nafty rozsvícená,
doprovázená
hlášením na
displeji.
přítomnost vody ve filtru.
Nechejte filtr vyčistit v servisu sítě CITROËN nebo
v
jiném odborném servisu.
Rubrika „Kontroly - Hladina náplní a kontroly“.
AdBlue rozsvícená,
poté bliká,
doprovázená
hlášením na
displeji. zkrácení dojezdové
vzdálenosti. Urychleně doplňte AdBlue.
Neotálejte s doplněním, protože při dosažení nulové
dojezdové vzdálenosti nebude možno nastartovat
motor!
Rubrika „Kontroly - AdBlue“.
Minimální
zásoby paliva rozsvícená,
s
ručičkou
v zóně E. jízdu na rezervní zásobu
paliva. Nemeškejte déle s načerpáním paliva.
Rezervní zásoba paliva je parametr, který je do značné
míry ovlivňován stylem řízení, profilem vozovky,
uplynulým časem a počtem ujetých kilometrů od
okamžiku rozsvícení kontrolky.
bliká. závadu systému.
Obraťte se na servis sítě CITROËN nebo na jiný odborný servis.
Místo řidiče
2
PŘIPRAVENI k ODJEZDU

30
Jumper_cs_Chap02_Pret-a-Partir_ed01-2016

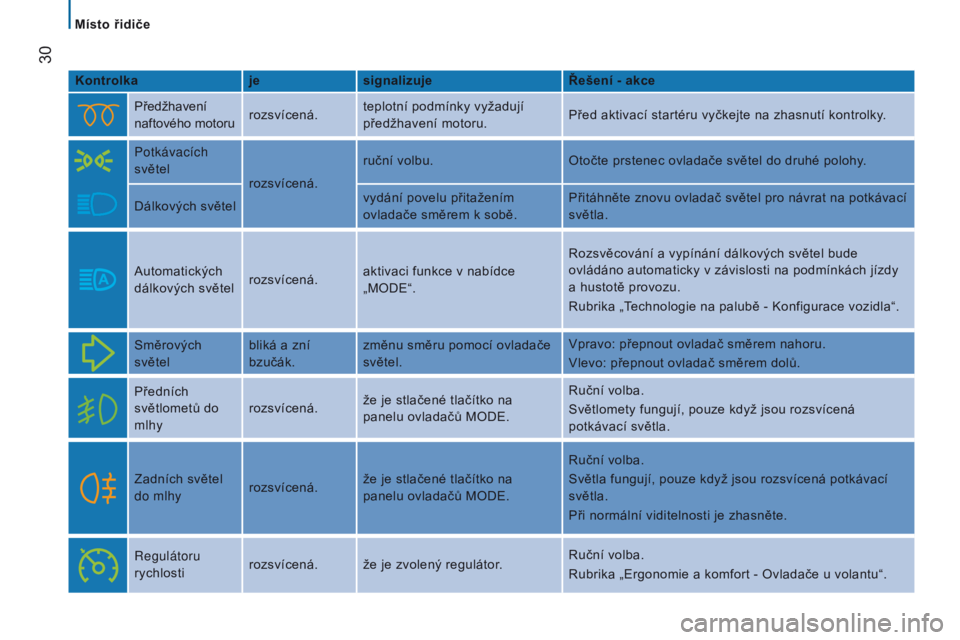

Kontrolkajesignalizuje Řešení - akce
Předžhavení
naftového motoru rozsvícená.teplotní podmínky vyžadují
předžhavení motoru. Před aktivací startéru vyčkejte na zhasnutí kontrolky.
Potkávacích
světel rozsvícená.ruční volbu.
Otočte prstenec ovladače světel do druhé polohy.
Dálkových světel vydání povelu přitažením
ovladače směrem k sobě.Přitáhněte znovu ovladač světel pro návrat na potkávací
světla.
Automatických
dálkových světel rozsvícená.aktivaci funkce v nabídce
„MODE“. Rozsvěcování a vypínání dálkových světel bude
ovládáno automaticky v závislosti na podmínkách jízdy
a hustotě provozu.
Rubrika „Technologie na palubě - Konfigurace vozidla“.
Směrových
světel bliká a zní
bzučák.změnu směru pomocí ovladače
světel. Vpravo: přepnout ovladač směrem nahoru.
Vlevo: přepnout ovladač směrem dolů.
Předních
světlometů do
mlhy rozsvícená.
že je stlačené tlačítko na
panelu ovladačů MODE. Ruční volba.
Světlomety fungují, pouze když jsou rozsvícená
potkávací světla.
Zadních světel
do mlhy rozsvícená.že je stlačené tlačítko na
panelu ovladačů MODE. Ruční volba.
Světla fungují, pouze když jsou rozsvícená potkávací
světla.
Při normální viditelnosti je zhasněte.
r

egulátoru
rychlosti rozsvícená. že je zvolený regulátor. Ruční volba.
Rubrika „Ergonomie a komfort - Ovladače u volantu“.
Místo řidiče

34
Jumper_cs_Chap02_Pret-a-Partir_ed01-2016
SNIžOVÁNÍ OBSAHU ŠKODLIVIN
EOBD (European On Board Diagnosis) je
evropský systém palubní diagnostiky, který
kromě jiného splňuje požadavky norem
stanovujících limity emisí:
-
CO (oxidu uhelnatého),
-


HC (nespálených uhlovodíků),
-


NOx (oxidů dusíku), detektovaných

kyslíkovými sondami, umístěnými na
výstupu z katalyzátorů,
-

pevných částic.
DETEKCE POKLESU TLAKU V PNEUMATIKÁCH
Systém umožňující automatickou kontrolu
tlaku vzduchu v pneumatikách za jízdy.
Systém detekce poklesu tlaku je
pomocníkem při řízení, nenahrazuje
však řidičovu pozornost. Tento systém rovněž neruší nutnost
provádět kontrolu tlaku vzduchu
v pneumatikách (včetně rezervního kola)
jednou měsíčně a před každou delší cestou.
Jízda s podhuštěnými pneumatikami zvyšuje
spotřebu paliva.
Systém kontroluje průběžně tlak ve čtyřech
pneumatikách, jakmile se vozidlo pohybuje.
Snímače tlaku jsou umístěny ve ventilku
každé pneumatiky.
Systém spouští výstrahu, jakmile
zaznamená pokles tlaku v jedné nebo více
pneumatikách. Kontrola tlaku huštění musí být
prováděna „za studena“ (vozidlo
stojí déle než 1
hodinu nebo po jízdě na
vzdálenost maximálně 10
km omezenou
rychlostí). V opačném případě zvyšte
hodnotu uvedenou na štítku o 0,3
baru.
Hodnoty tlaku huštění předepsané pro Vaše
vozidlo jsou uvedeny na štítku s tlakem
pneumatik.
Řidič je upozorněn na případnou
poruchu zařízení na snižování
obsahu škodlivin ve výfukových
plynech rozsvícením této
kontrolky na přístrojové desce.
V případě rozsvícení této kontrolky nechejte
systém ověřit v servisu sítě CITROËN nebo
v jiném odborném servisu.
Informace o jeho umístění naleznete
v rubrice „Technické charakteristiky -
Identifikace vozidla“.
Jízda s podhuštěnými pneumatikami
zhoršuje jízdní vlastnosti vozidla,
prodlužuje brzdnou dráhu, způsobuje
nadměrné opotřebení pneumatik, zejména
za ztížených podmínek (velké zatížení,
vysoká rychlost, dlouhá jízda).
Místo řidiče
