Troisième feu de stop
(4 lampes T10 W5W)
F Coffre ouvert, déclippez les caches plastiques.
F

P
oussez sur les deux ergots à l'aide d'un
tournevis.
F

S
ortez le feu par l'extérieur du volet.
F

D
ébranchez le connecteur.
F

T
ournez d'un quart de tour le porte-lampe
correspondant à la lampe défectueuse et
retirez-le.
F

T
irez la lampe et remplacez-la.
Feux de plaque minéralogique
(W5W)
Pour vous faciliter le démontage, réalisez cette
procédure avec le volet de coffre semi-ouvert.
F
I
nsérez un tournevis fin dans l'encoche à
l'extérieur du transparent.
F

S
oulevez-le pour le déclipper.
F

R
etirez le transparent.
F

R
emplacez la lampe défectueuse.
Pour le remontage, appuyez sur le transparent
pour le clipper.
Pour le remontage, effectuez ces opérations
dans le sens inverse, en vérifiant que la buse
du lave glace est située côté gauche.
8
En cas de panne

240
Plafonnier (W5W)
F A l'aide d'un tournevis fin à bout plat, déclippez l'ensemble de la console
entourant le plafonnier.
F

R
etirez la lampe défectueuse et remplacez-
la.
F

R
emettez en place la console autour du
plafonnier et clippez-la correctement.
Coffre (W5W)
F Déclippez le boîtier en poussant le socle par l'arrière.
F

R
etirez la lampe et remplacez-la.
F

R
emettez le boîter en place.

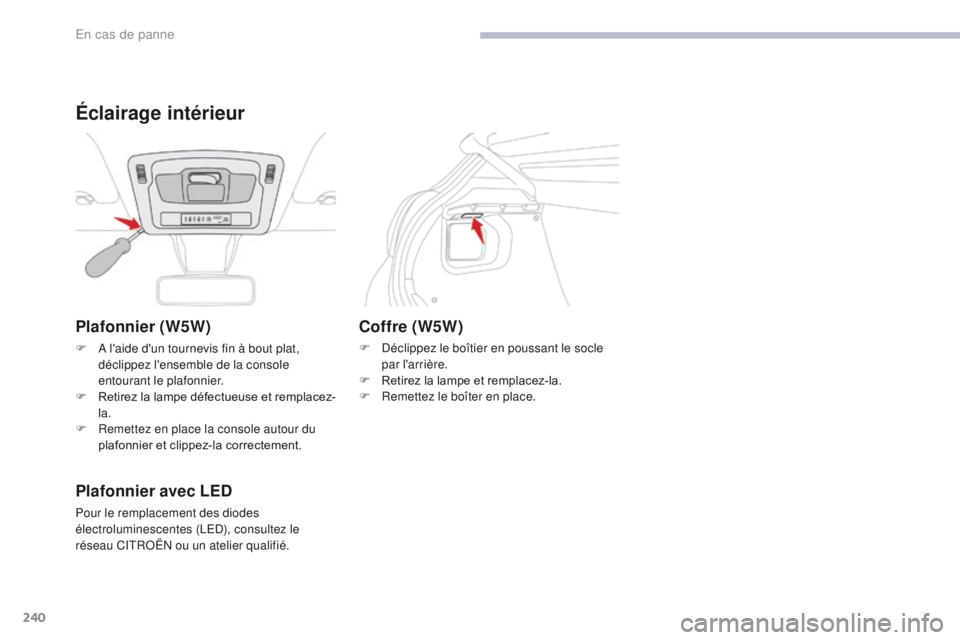

Éclairage intérieur
Plafonnier avec LED
Pour le remplacement des diodes
électroluminescentes (LED), consultez le
réseau CITROËN ou un atelier qualifié.
En cas de panne

241
Pour intervenir sur un fusible, il est impératif :
F d 'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F

de
toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente
(même couleur) ; une intensité différente
peut provoquer un dysfonctionnement
(risque d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
CITROËN ou par un atelier qualifié. Bon
Mauvais
Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau CITROËN ou un atelier qualifié. Pince

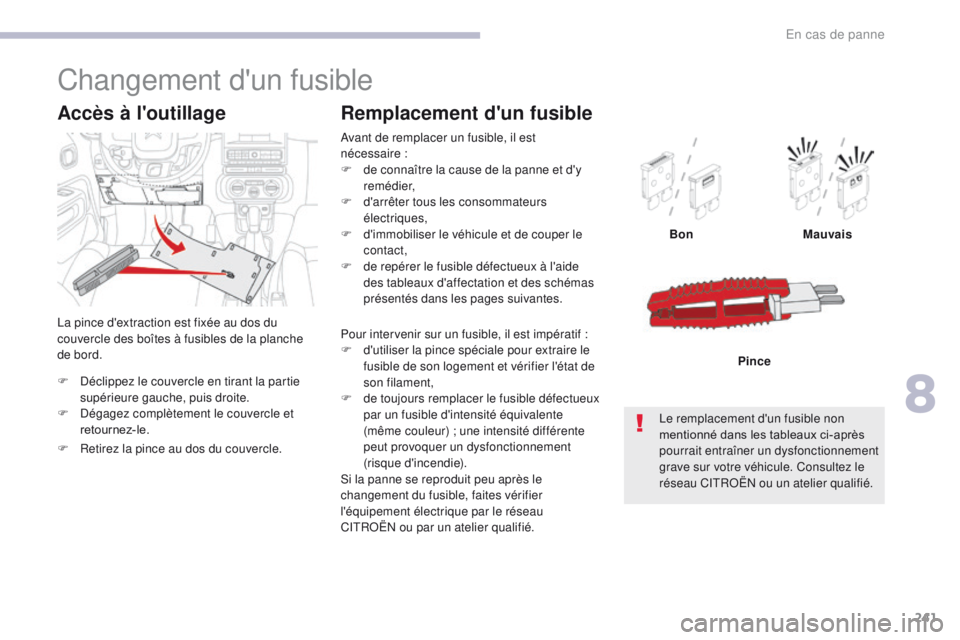

Changement d'un fusible
Remplacement d'un fusible
Avant de remplacer un fusible, il est
nécessaire
:
F

d
e connaître la cause de la panne et d'y
remédier,
F

d
'arrêter tous les consommateurs
électriques,
F

d
'immobiliser le véhicule et de couper le
contact,
F

de
repérer le fusible défectueux à l'aide
des tableaux d'affectation et des schémas
présentés dans les pages suivantes.
La pince d'extraction est fixée au dos du
couvercle des boîtes à fusibles de la planche
de bord.
Accès à l'outillage
F Déclippez le couvercle en tirant la partie supérieure gauche, puis droite.
F

D
égagez complètement le couvercle et
retournez-le.
F

R
etirez la pince au dos du couvercle.
8
En cas de panne

242
CITROËN décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
CITROËN et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur votre
véhicule, consultez le réseau CITROËN
ou un atelier qualifié.
En cas de panne

243
Fusibles dans la planche de bord
Les 2 boîtes à fusibles sont placées dans la
partie inférieure de la planche de bord, sous le
volant.Fusible
N° Intensité
(A) Fonctions
F29 -Non utilisé.
F30 30Lunette arrière dégivrante.
F31 10Rétroviseurs dégivrants.
F32 -Non utilisé.
F33 40Lève-vitres électriques avant.
F34 40Lève-vitres électriques arrière.
F35 30Sièges avant chauffants.
F36 -Non utilisé.
F37 -Non utilisé.
F38 -Non utilisé.
F39 -Non utilisé.
F40 -Non utilisé.
Accès aux fusibles
F Déclippez le couvercle en tirant la partie
supérieure gauche, puis droite.
Boîte à fusibles supérieure
8
En cas de panne

244
Boîte à fusibles inférieure
FusibleN° Intensité
(A) Fonctions
F1 10Rétroviseur intérieur électrochrome, lunette arrière dégivrante,
pompe filtre à particules (Diesel), aide au stationnement,
direction assistée, système GPL, contacteur pédale
embrayage, réglage rétroviseurs extérieurs.
F10(+) -
F11(Gnd) 30Verrouillage / déverrouillage portes et trappe à carburant (selon
motorisation).
F13 10Capteur de pluie et de luminosité, air conditionné, caméra
avant.
F14 5Alarme, boîtier télématique.
F16 3Sélecteur de vitesses de la boîte de vitesses automatique,
contacteur pédale de frein, système Stop & Start.
F17 5Combiné, module auto-école.
F18 5Air conditionné, indicateur position sélecteur de vitesse (boîte
automatique).
F19 3Commandes au volant.
F21 3Contacteur ou bouton START/STOP.
F23 5Afficheur témoins de non bouclage de ceintures.
En cas de panne

245

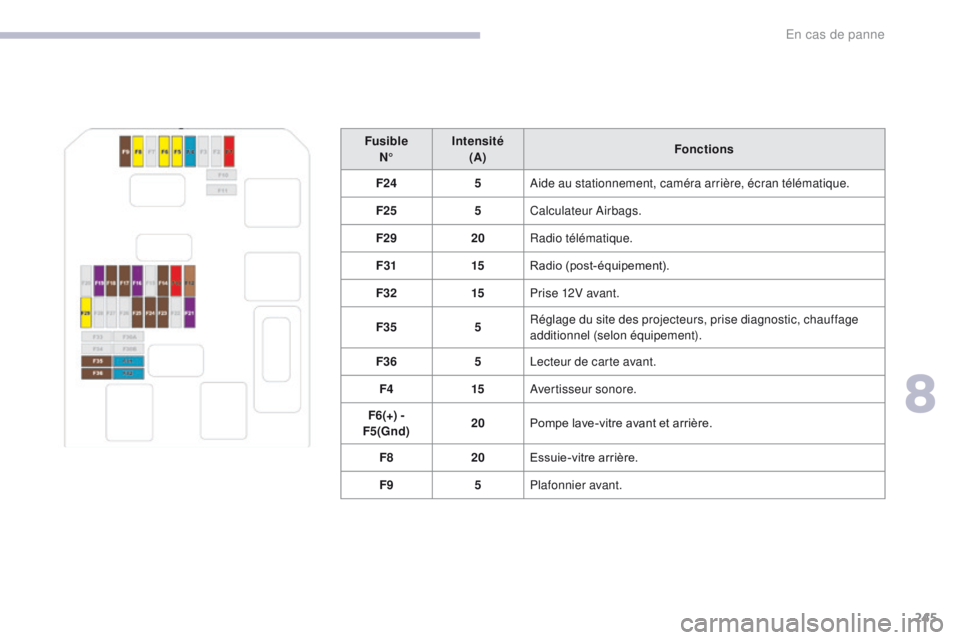

FusibleN° Intensité
(A) Fonctions
F24 5Aide au stationnement, caméra arrière, écran télématique.
F25 5Calculateur Airbags.
F29 20Radio télématique.
F31 15Radio (post-équipement).
F32 15Prise 12V avant.
F35 5Réglage du site des projecteurs, prise diagnostic, chauffage
additionnel (selon équipement).
F36 5Lecteur de carte avant.
F4 15Avertisseur sonore.
F6(+) -
F5(Gnd) 20
Pompe lave-vitre avant et arrière.
F8 20Essuie-vitre arrière.
F9 5Plafonnier avant.
8
En cas de panne

246
Fusibles dans le compartiment moteur
Accès aux fusibles
F Déclippez le couvercle.
F R emplacez le fusible.
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles. Fusible
N° Intensité
(A) Fonctions
F1 40Air conditionné.
F10 15Contrôle moteur.
F11 20Contrôle moteur.
F12 5Contrôle moteur.
F13 5Contrôle moteur.
F14 5Boîtier état de charge de la batterie (selon moteur).
F15 5Non utilisé.
F16 20Feu antibrouillard avant.
F17 5Contrôle moteur.
F18 10Feu de route droit.
F19 10Feu de route gauche.
F2 60A B S / E S P.
F20 30Contrôle moteur.
F21 30Démarreur (selon motorisation).
F22 30Non utilisé.
F23 40Boîtier démarreur (si Stop & Start et selon moteur).
F24 40Boîtier fusibles habitacle.
La boîte à fusibles est placée dans le
compartiment moteur, près de la batterie.
En cas de panne
