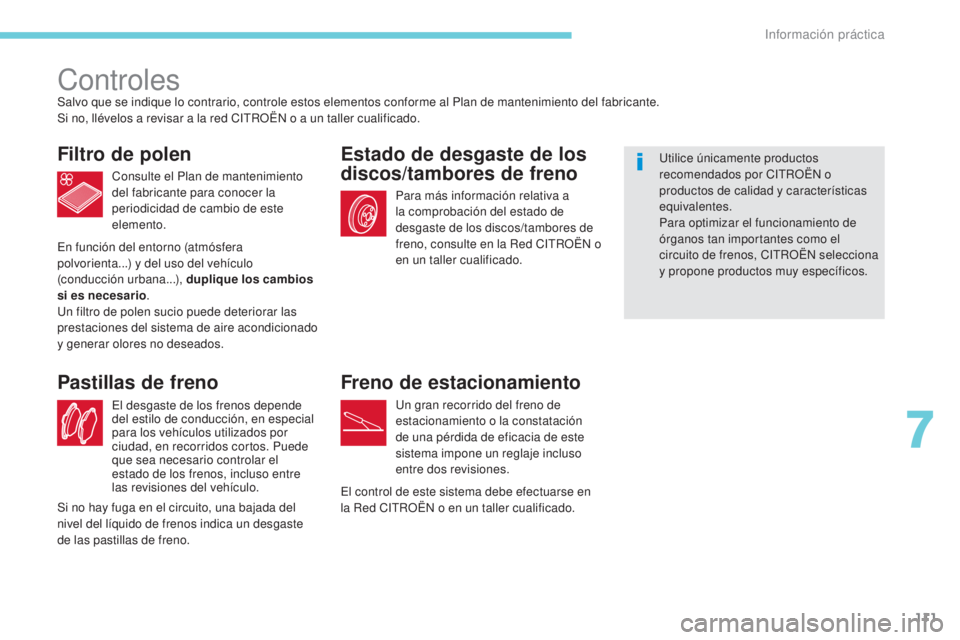

ControlesSalvo que se indique lo contrario, controle estos elementos conforme al Plan de mantenimiento del fabricante.
Si no, llévelos a revisar a la red CITROËN o a un taller cualificado.
Filtro de polen
Consulte el Plan de mantenimiento
del fabricante para conocer la
periodicidad de cambio de este
elemento.
El desgaste de los frenos depende
del estilo de conducción, en especial
para los vehículos utilizados por
ciudad, en recorridos cortos. Puede
que sea necesario controlar el
estado de los frenos, incluso entre
las revisiones del vehículo.
Pastillas de freno
Utilice únicamente productos
recomendados por CITROËN o
productos de calidad y características
equivalentes.
Para optimizar el funcionamiento de
órganos tan importantes como el
circuito de frenos, CITROËN selecciona
y propone productos muy específicos.
Freno de estacionamiento
Un gran recorrido del freno de
estacionamiento o la constatación
de una pérdida de eficacia de este
sistema impone un reglaje incluso
entre dos revisiones.
Estado de desgaste de los
discos/tambores de freno
Para más información relativa a
la comprobación del estado de
desgaste de los discos/tambores de
freno, consulte en la Red CITROËN o
en un taller cualificado.
El control de este sistema debe efectuarse en
la Red CITROËN o en un taller cualificado.
Si no hay fuga en el circuito, una bajada del
nivel del líquido de frenos indica un desgaste
de las pastillas de freno. En función del entorno (atmósfera
polvorienta...) y del uso del vehículo
(conducción urbana...), duplique los cambios
si es necesario
.
Un filtro de polen sucio puede deteriorar las
prestaciones del sistema de aire acondicionado
y generar olores no deseados.
7
Información práctica

112
Cambio de una escobilla
del limpiaparabrisas
Desmontaje de una
escobilla delantera o
trasera
F Levante el brazo correspondiente.
F R etire la escobilla, deslizándola hacia el
exterior.
Montaje de una escobilla
delantera o trasera
F Coloque la nueva escobilla correspondiente y fíjela.
F

B
aje el brazo con cuidado.
Precauciones de
lavado
Para no dañar los órganos eléctricos,
está terminantemente prohibido utilizar
el lavado a alta presión:
-
e

n el compartimento delantero;
-

b
ajo el chasis.
Para lavar la carrocería, no debe
utilizarse una presión superior a
80
bares.
Verifique siempre, antes de lavar el
vehículo, que las trampillas de acceso y
la tapa de las tomas de recarga (normal
y rápida) estén correctamente cerradas. No lave el vehículo durante el
procedimiento de recarga de la batería.
Información práctica

113
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

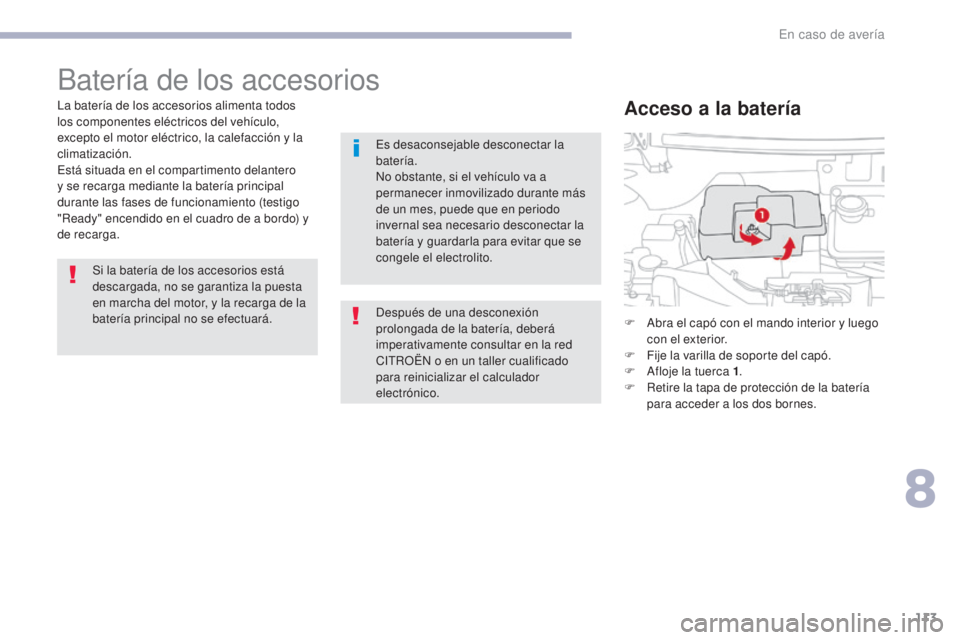

Batería de los accesorios
La batería de los accesorios alimenta todos
los componentes eléctricos del vehículo,
excepto el motor eléctrico, la calefacción y la
climatización.
Está situada en el compartimento delantero
y se recarga mediante la batería principal
durante las fases de funcionamiento (testigo
"Ready" encendido en el cuadro de a bordo) y
de recarga.Si la batería de los accesorios está
descargada, no se garantiza la puesta
en marcha del motor, y la recarga de la
batería principal no se efectuará. F

A
bra el capó con el mando interior y luego
con el exterior.
F

F
ije la varilla de soporte del capó.
F

A
floje la tuerca 1.
F

R
etire la tapa de protección de la batería
para acceder a los dos bornes.Acceso a la batería
Es desaconsejable desconectar la
batería.
No obstante, si el vehículo va a
permanecer inmovilizado durante más
de un mes, puede que en periodo
invernal sea necesario desconectar la
batería y guardarla para evitar que se
congele el electrolito.
Después de una desconexión
prolongada de la batería, deberá
imperativamente consultar en la red
CITROËN o en un taller cualificado
para reinicializar el calculador
electrónico.
8
En caso de avería

114
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016
F Levante la tapa de protección del borne (+).F
C
onecte un extremo del cable rojo al
borne (+) de la batería averiada A , y
luego el otro extremo al borne (+) de la
batería auxiliar B .
Arranque a partir de otra
batería
F Conecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B .
F

C
onecte el otro extremo del cable verde
o negro al punto de masa C del vehículo
averiado.
Asegúrese de que el electrolito no esté
congelado.
Verifique el nivel y complételo con agua
destilada si es necesario.
Para más información relativa a la
Revisión de los niveles, consulte el
apartado correspondiente.
Verifique que la batería auxiliar sea una
batería de 12

V.
En caso de avería

115
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

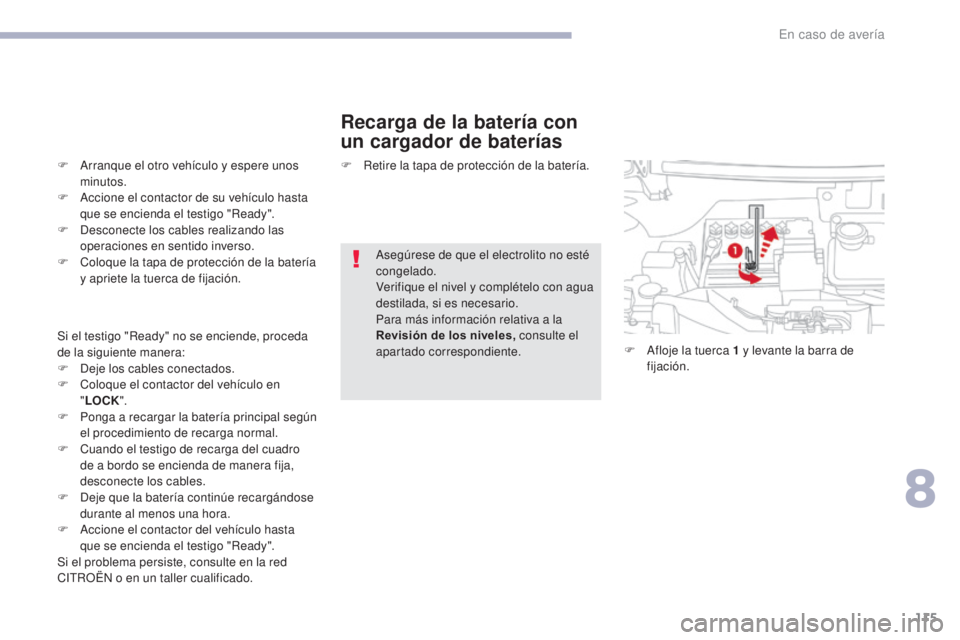

Recarga de la batería con
un cargador de baterías
F Arranque el otro vehículo y espere unos minutos.
F

A
ccione el contactor de su vehículo hasta
que se encienda el testigo "Ready".
F

D
esconecte los cables realizando las
operaciones en sentido inverso.
F

C
oloque la tapa de protección de la batería
y apriete la tuerca de fijación.
Si el testigo "Ready" no se enciende, proceda
de la siguiente manera:
F

D
eje los cables conectados.
F

C
oloque el contactor del vehículo en
" LOCK ".
F

P
onga a recargar la batería principal según
el procedimiento de recarga normal.
F

C
uando el testigo de recarga del cuadro
de a bordo se encienda de manera fija,
desconecte los cables.
F

D
eje que la batería continúe recargándose
durante al menos una hora.
F

A
ccione el contactor del vehículo hasta
que se encienda el testigo "Ready".
Si el problema persiste, consulte en la red
CITROËN o en un taller cualificado. F
R etire la tapa de protección de la batería.
Asegúrese de que el electrolito no esté
congelado.
Verifique el nivel y complételo con agua
destilada, si es necesario.
Para más información relativa a la
Revisión de los niveles, consulte el
apartado correspondiente. F

A
floje la tuerca 1 y levante la barra de
fijación.
8
En caso de avería

116
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016
No recargue la batería sin haber
desconectado imperativamente los
terminales y sin haber sacado la batería
del compartimento delantero.
No desconecte los terminales si el
testigo "Ready" está encendido, ni
durante la recarga del vehículo.
Antes de la desconexión
Antes de desconectar la batería,
espere 2 minutos después de cortar el
contacto. Las baterías contienen sustancias
nocivas, como ácido sulfúrico y plomo.
Estas deben eliminarse según las
prescripciones legales, y en ningún
caso deben tirarse junto con los
residuos domésticos.
Lleve las baterías gastadas a un punto
de recogida autorizado.

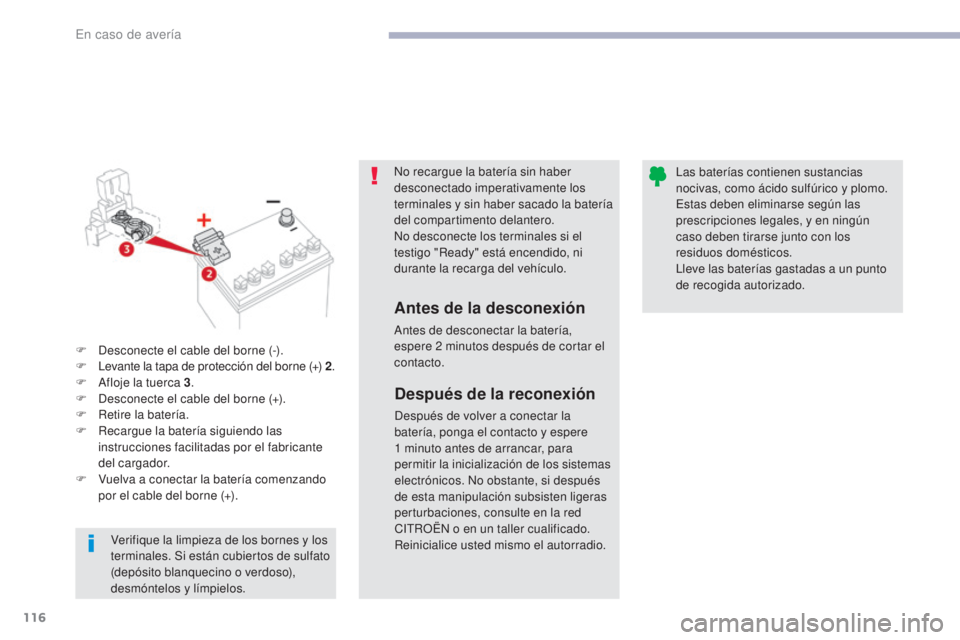

F

D

esconecte el cable del borne (-).
F
L

evante la tapa de protección del borne (+) 2 .
F

A

floje la tuerca 3 .
F

D

esconecte el cable del borne (+).
F

R

etire la batería.
F

R

ecargue la batería siguiendo las
instrucciones facilitadas por el fabricante
del cargador.
F

V

uelva a conectar la batería comenzando
por el cable del borne (+).
Después de la reconexión
Después de volver a conectar la
batería, ponga el contacto y espere
1


minuto antes de arrancar, para
permitir la inicialización de los sistemas
electrónicos. No obstante, si después
de esta manipulación subsisten ligeras
perturbaciones, consulte en la red
CITROËN o en un taller cualificado.
Reinicialice usted mismo el autorradio.
Verifique la limpieza de los bornes y los
terminales. Si están cubiertos de sulfato
(depósito blanquecino o verdoso),
desmóntelos y límpielos.
En caso de avería

117
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016
El kit se encuentra en el compartimento situado
bajo la banqueta trasera, en el lado derecho.
Por lo tanto, para acceder al kit deberá
desmontar el asiento trasero. Se trata de un sistema completo, compuesto
por un compresor y un bote de producto de
sellado, que permite reparar temporalmente
un neumático para poder llegar al taller más
cercano.
Está previsto para reparar la mayoría de
pinchazos que pueden afectar al neumático,
localizados en la banda de rodadura o en el
hombro del neumático.

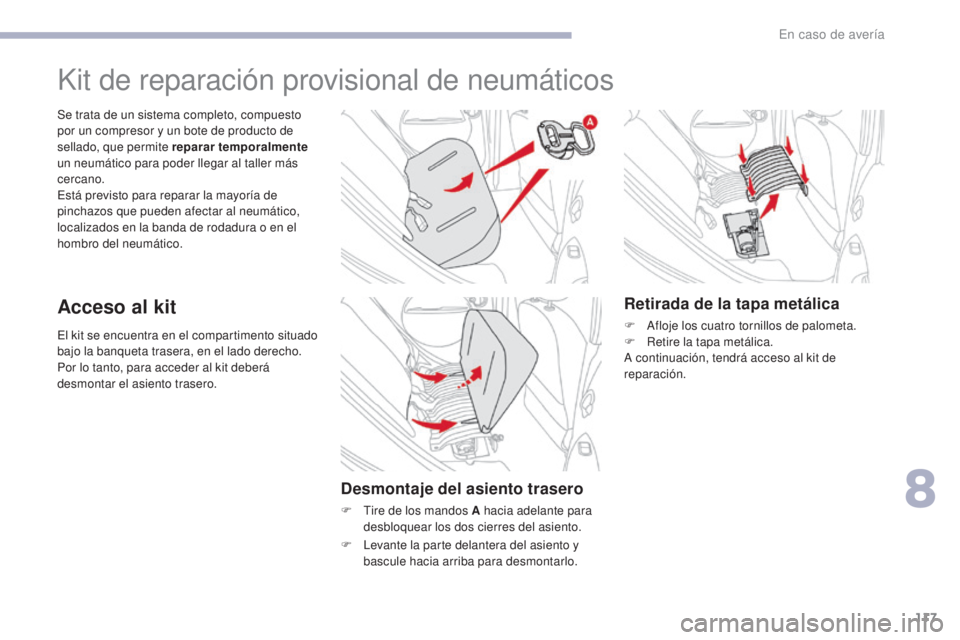

Kit de reparación provisional de neumáticos
Acceso al kit
Desmontaje del asiento trasero
F Tire de los mandos A hacia adelante para desbloquear los dos cierres del asiento.
Retirada de la tapa metálica
F Afloje los cuatro tornillos de palometa.
F R etire la tapa metálica.
A continuación, tendrá acceso al kit de
reparación.
F

L

evante la parte delantera del asiento y
bascule hacia arriba para desmontarlo.
8
En caso de avería

118
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

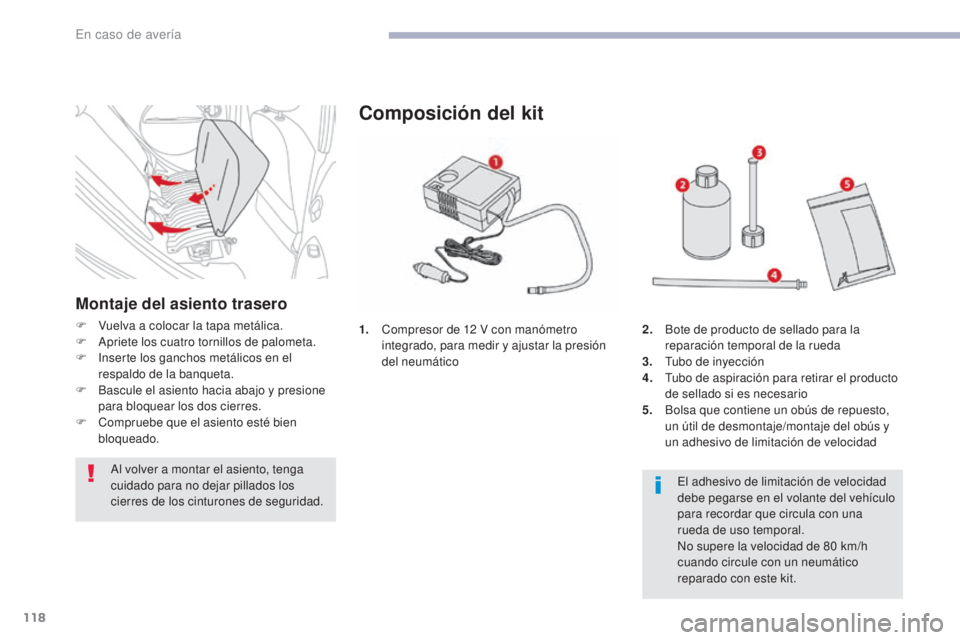

1. Compresor de 12 V con manómetro
integrado, para medir y ajustar la presión
del neumático
Composición del kit
2. Bote de producto de sellado para la reparación temporal de la rueda
3.
T

ubo de inyección
4.
T

ubo de aspiración para retirar el producto
de sellado si es necesario
5.
B

olsa que contiene un obús de repuesto,
un útil de desmontaje/montaje del obús y
un adhesivo de limitación de velocidad
El adhesivo de limitación de velocidad
debe pegarse en el volante del vehículo
para recordar que circula con una
rueda de uso temporal.
No supere la velocidad de 80
km/h
cuando circule con un neumático
reparado con este kit.
Montaje del asiento trasero
F Vuelva a colocar la tapa metálica.
F A priete los cuatro tornillos de palometa.
F

I
nserte los ganchos metálicos en el
respaldo de la banqueta.
F

B
ascule el asiento hacia abajo y presione
para bloquear los dos cierres.
F

C
ompruebe que el asiento esté bien
bloqueado.
Al volver a montar el asiento, tenga
cuidado para no dejar pillados los
cierres de los cinturones de seguridad.
