2017 CITROEN C-ZERO Manuales de Empleo (in Spanish)

127
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

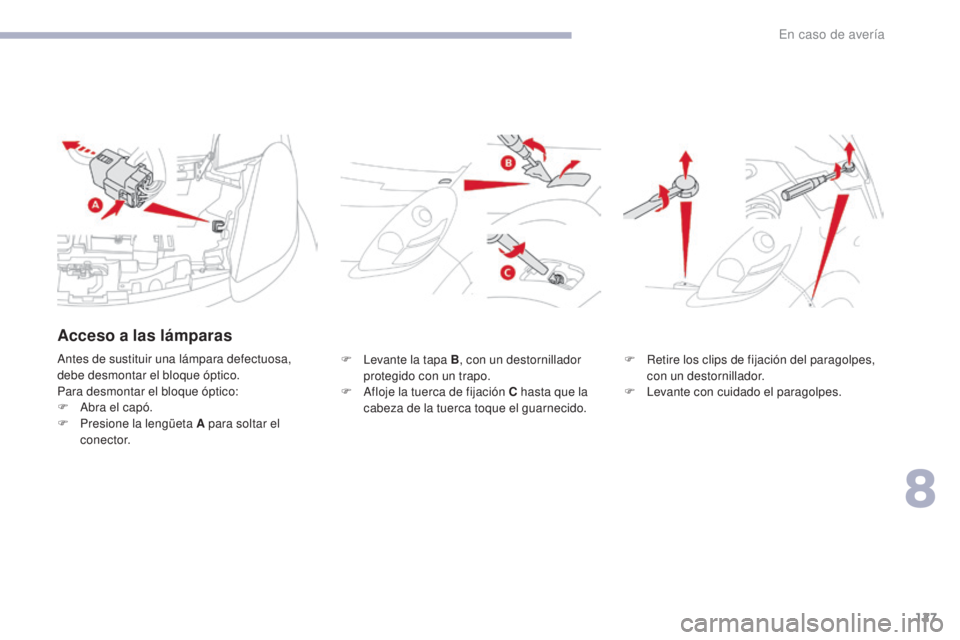

F Levante la tapa B, con un destornillador
protegido con un trapo.
F

A
floje la tuerca de fijación C hasta que la
cabeza de la tuerca toque el guarnecido. F
R etire los clips de fijación del paragolpes,
con un destornillador.
F

L
evante con cuidado el paragolpes.
Antes de sustituir una lámpara defectuosa,
debe desmontar el bloque óptico.
Para desmontar el bloque óptico:
F

A

bra el capó.
F

P

resione la lengüeta A para soltar el
conector.
Acceso a las lámparas
8
En caso de avería

128
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

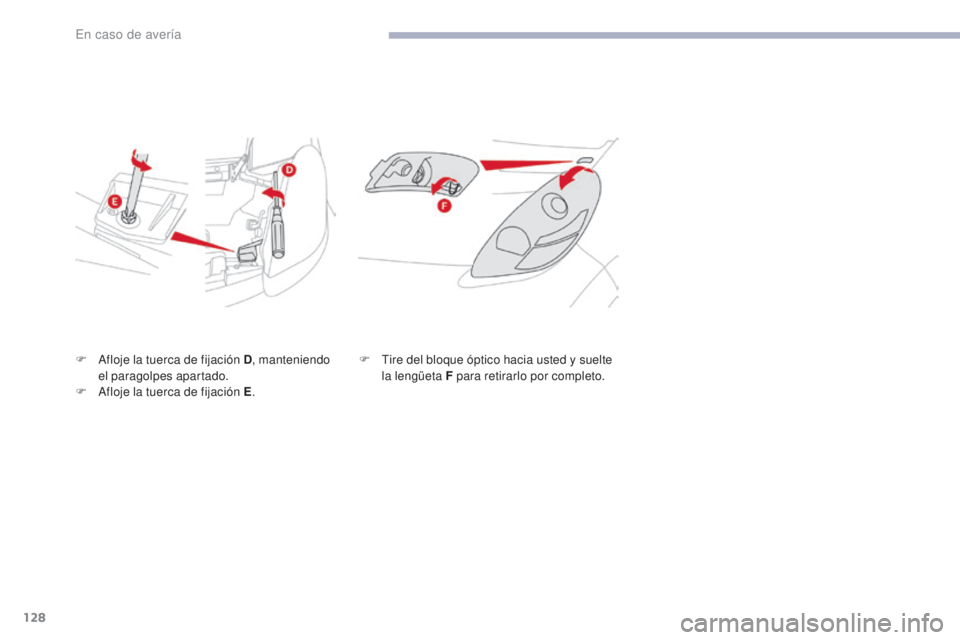

F Afloje la tuerca de fijación D, manteniendo
el paragolpes apartado.
F

A
floje la tuerca de fijación E .F
T ire del bloque óptico hacia usted y suelte
la lengüeta F para retirarlo por completo.
En caso de avería

129
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

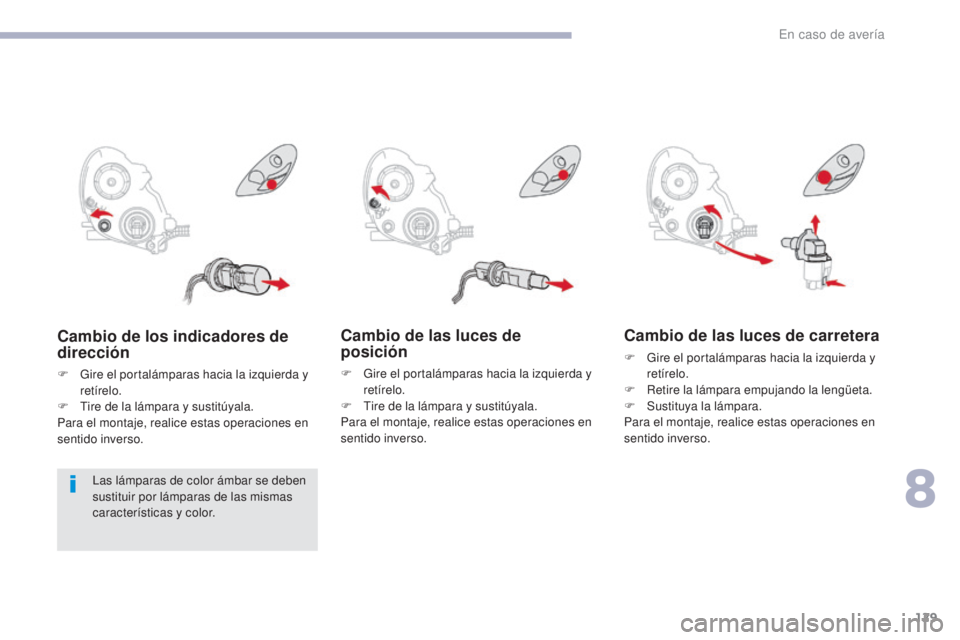

Cambio de las luces de
posición
F Gire el portalámparas hacia la izquierda y retírelo.
F

T
ire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso.
Cambio de las luces de carretera
F Gire el portalámparas hacia la izquierda y retírelo.
F

R
etire la lámpara empujando la lengüeta.
F

S
ustituya la lámpara.
Para el montaje, realice estas operaciones en
sentido inverso.
Cambio de los indicadores de
dirección
F Gire el portalámparas hacia la izquierda y retírelo.
F

T
ire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso.
Las lámparas de color ámbar se deben
sustituir por lámparas de las mismas
características y color.
8
En caso de avería

130
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

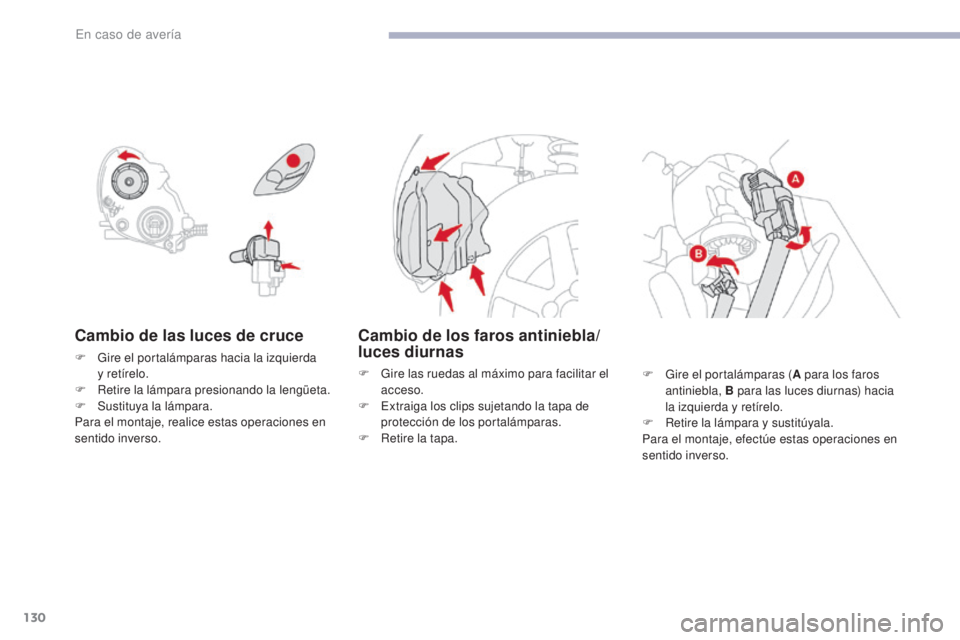

Cambio de las luces de cruce
F Gire el portalámparas hacia la izquierda y retírelo.
F Retire la lámpara presionando la lengüeta.
F

S
ustituya la lámpara.
Para el montaje, realice estas operaciones en
sentido inverso.
Cambio de los faros antiniebla/
luces diurnas
F Gire las ruedas al máximo para facilitar el acceso.
F

E
xtraiga los clips sujetando la tapa de
protección de los portalámparas.
F

R
etire la tapa. F
Gire el portalámparas ( A para los faros
antiniebla, B para las luces diurnas) hacia
la izquierda y retírelo.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
En caso de avería

131
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016
1. Luces de freno/Luces de posición (21 W / 15 W o diodos)
2.
I

ndicadores de dirección
(W Y21W-21


W)
3.
L

uces de marcha atrás (W21W-21 W)
Luces traseras
Las lámparas de color ámbar, como
los indicadores de dirección, se deben
sustituir por lámparas de las mismas
características y color.
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces.
Cambio de los repetidores
laterales de intermitente
integrado (WY5W - 5W)
F Empuje el repetidor hacia atrás y
desacóplelo.
F

G
ire el portalámparas hacia la izquierda y
retírelo.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Acceso a las lámparas
F Retire los dos tornillos.
F S uelte el bloque de la luz tirando de él
hacia usted.
8
En caso de avería

132
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

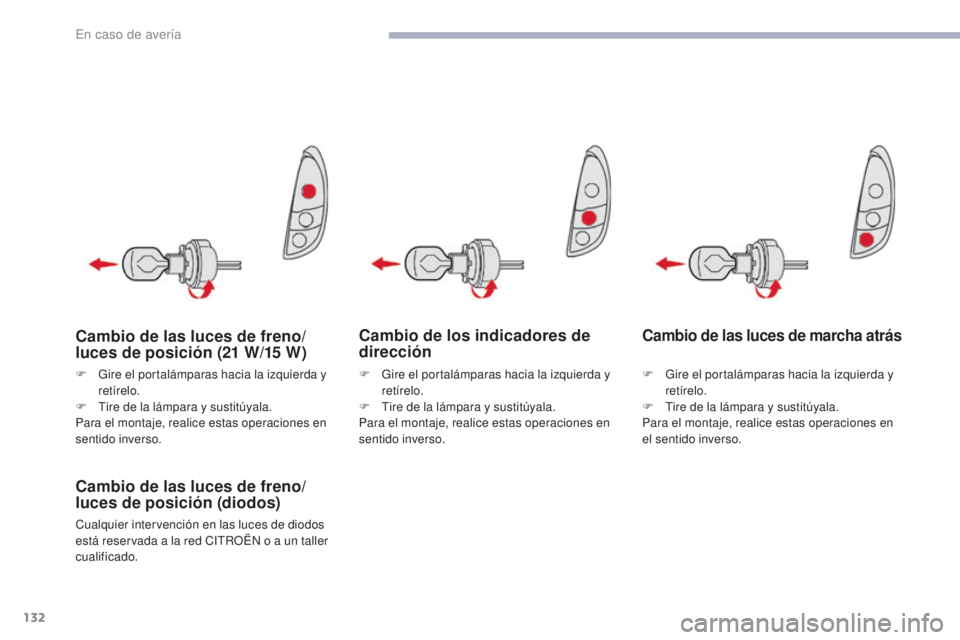

Cambio de los indicadores de
dirección
Cambio de las luces de freno/
luces de posición (diodos)
Cualquier intervención en las luces de diodos
está reservada a la red CITROËN o a un taller
cualificado.
Cambio de las luces de marcha atrásCambio de las luces de freno/
luces de posición (21 W/15 W)
F Gire el portalámparas hacia la izquierda y
retírelo.
F Tire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso. F
G ire el portalámparas hacia la izquierda y
retírelo.
F

T
ire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso. F
G ire el portalámparas hacia la izquierda y
retírelo.
F

T
ire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
el sentido inverso.
En caso de avería

133
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016

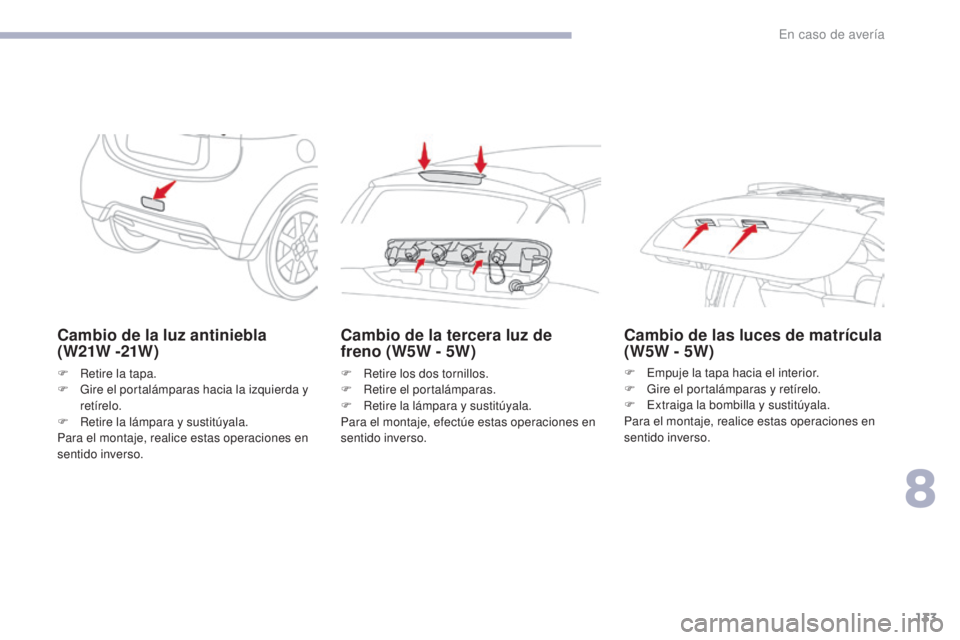

Cambio de la luz antiniebla
( W21W -21W )
F Retire la tapa.
F G ire el portalámparas hacia la izquierda y
retírelo.
F

R
etire la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso.
Cambio de la tercera luz de
freno (W5W - 5W)
F Retire los dos tornillos.
F R etire el portalámparas.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de las luces de matrícula
(W5W - 5W)
F Empuje la tapa hacia el interior.
F G ire el portalámparas y retírelo.
F

E
xtraiga la bombilla y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso.
8
En caso de avería

134
C-Zero_es_Chap08_en-cas-de-panne_ed01-2016
Cambio de un fusible
La pinza de extracción está situada en el dorso
de la tapa de la caja de fusibles del salpicadero
(en el lado izquierdo).
Para acceder a ella:
F
S
uelte la tapa y retírela por completo
tirando de ella hacia usted.
F

R
etire la pinza.
Acceso al utillaje
Antes de cambiar un fusible, es necesario
conocer la causa de la avería y solucionarla.
F
C
ompruebe que el contactor está en
posición " LOCK".
F

E
ncuentre el fusible defectuoso mirando el
estado de su filamento.
Cambio de un fusible
En buen estado Fundido
F
U
tilice la pinza especial para extraer el
fusible de su alojamiento.
F

Su
stituya siempre el fusible defectuoso por
otro fusible de la misma intensidad.
F

C
ompruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada encima y las tablas que
encontrará más adelante. CITROËN declina toda responsabilidad
relativa a los gastos ocasionados por
la reparación del vehículo o los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
CITROËN y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
suplementarios conectados supera los
10


miliamperios.
El circuito eléctrico del vehículo ha
sido diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red CITROËN o en un
taller cualificado.
