23

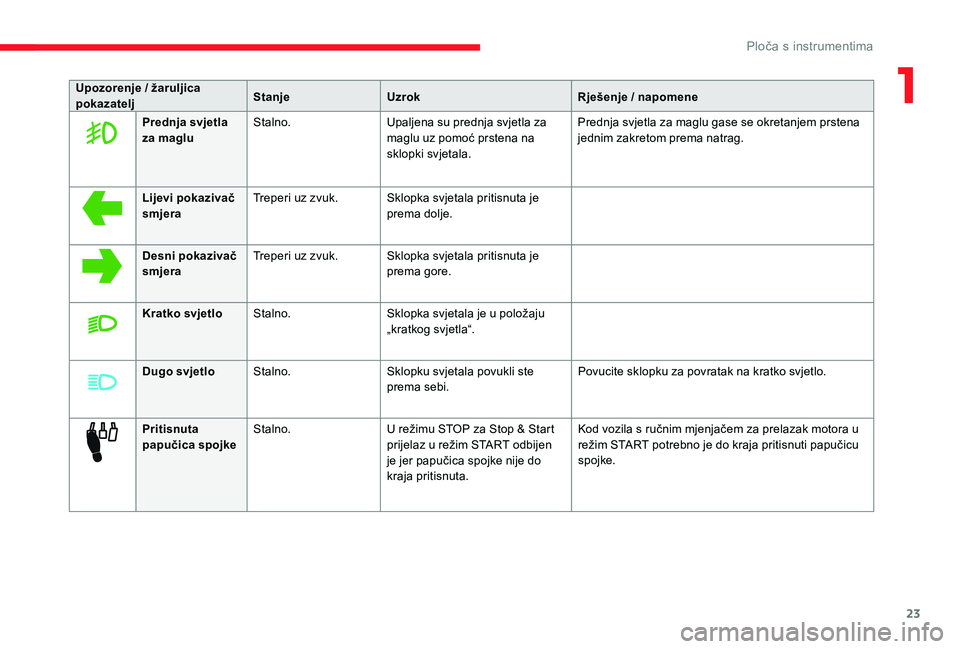

Upozorenje / žaruljica
pokazateljStanje
Uzrok Rješenje / napomene
Prednja svjetla
za maglu Stalno.
Upaljena su prednja svjetla za
maglu uz pomoć prstena na
sklopki svjetala. Prednja svjetla za maglu gase se okretanjem prstena
jednim zakretom prema natrag.
Lijevi pokazivač
smjera Treperi uz zvuk. Sklopka svjetala pritisnuta je
prema dolje.
Desni pokazivač
smjera Treperi uz zvuk. Sklopka svjetala pritisnuta je
prema gore.
Kratko svjetlo Stalno. Sklopka svjetala je u položaju
„kratkog svjetla“.
Dugo svjetlo Stalno. Sklopku svjetala povukli ste
prema sebi. Povucite sklopku za povratak na kratko svjetlo.
Pritisnuta
papučica spojke Stalno.
U režimu STOP za Stop & Start
prijelaz u režim START odbijen
je jer papučica spojke nije do
kraja pritisnuta. Kod vozila s ručnim mjenjačem za prelazak motora u
režim START potrebno je do kraja pritisnuti papučicu
spojke.
1
Ploča s instrumentima

24
Pritisnuta
papučica
kočniceStalno.
Papučica kočnice mora se
pritisnuti. Elektronički mjenjač – ručica mjenjača je u položaju
N
, pritisnite papučicu kočnice prilikom pokretanja
motora.
Ako imate automatski mjenjač, nakon pokretanja
motora, a prije otpuštanja parkirne kočnice, pritisnite
papučicu kočnice kako bi se ručica mjenjača mogla
izvaditi iz položaja P .
Ako ručnu kočnicu pokušate otpustiti bez pritiska na
papučicu kočnice, ovo svjetlo upozorenja ostat će
upaljeno.
Bljeskanje. Ako se vozilo s elektroničkim
mjenjačem predugo drži na
nagibu pritiskanjem papučice
gasa, spojka se pregrijava. Zakočite vozilo pritiskom na papučicu kočnice i/ili
ručnom kočnicom.
Upozorenje / žaruljica
pokazatelj
Stanje
Uzrok Rješenje / napomene
Ploča s instrumentima

25

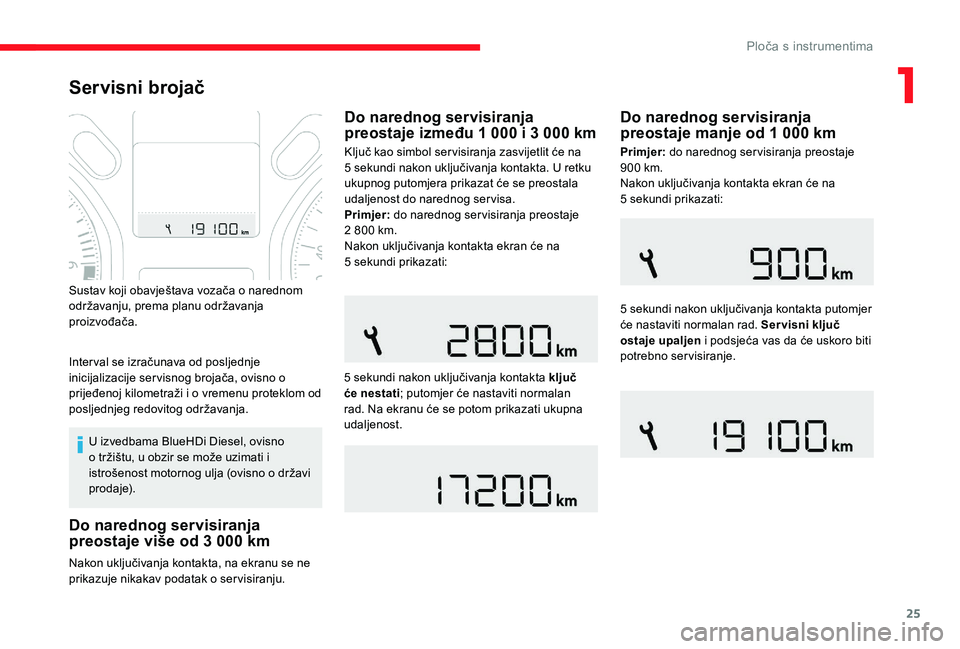

Servisni brojač
U izvedbama BlueHDi Diesel, ovisno
o tržištu, u obzir se može uzimati i
istrošenost motornog ulja (ovisno o državi
prodaje).
Nakon uključivanja kontakta, na ekranu se ne
prikazuje nikakav podatak o servisiranju.
Do narednog servisiranja
preostaje više od 3 000 km
Do narednog servisiranja
preostaje između 1 000 i 3 000 km
Ključ kao simbol servisiranja zasvijetlit će na
5
sekundi nakon uključivanja kontakta. U retku
ukupnog putomjera prikazat će se preostala
udaljenost do narednog servisa.
Primjer: do narednog servisiranja preostaje
2
800 km.
Nakon uključivanja kontakta ekran će na
5
sekundi prikazati:
Do narednog servisiranja
preostaje manje od 1 000 km
Primjer: do narednog servisiranja preostaje
900 km.
Nakon uključivanja kontakta ekran će na
5
sekundi prikazati:
5 sekundi nakon uključivanja kontakta putomjer
će nastaviti normalan rad. Ser visni ključ
ostaje upaljen i podsjeća vas da će uskoro biti
potrebno servisiranje.
Sustav koji obavještava vozača o narednom
održavanju, prema planu održavanja
proizvođača.
Interval se izračunava od posljednje
inicijalizacije servisnog brojača, ovisno o
prijeđenoj kilometraži i o vremenu proteklom od
posljednjeg redovitog održavanja.
5 sekundi nakon uključivanja kontakta ključ
će nestati
; putomjer će nastaviti normalan
rad. Na ekranu će se potom prikazati ukupna
udaljenost.
1
Ploča s instrumentima

26
Rok za servisiranje je prekoračenNakon svakog uključivanja kontakta ključ
će treperiti 5 sekundi upozoravajući vas da
servisiranje trebate obaviti čim prije.
Primjer: rok za redovito održavanje istekao je
prije 300 km.
Nakon uključivanja kontakta ekran će na
5
sekundi prikazati:
5 sekundi nakon uključivanja kontakta putomjer
će nastaviti normalan rad. Ključ stalno
svijetli .
Osim tog upozorenja, u dizelskim
izvedbama BlueHDi odmah nakon
uključivanja kontakta stalno svijetli i svjetlo
upozorenja Service. Preostalu kilometražu možete vremenski
izračunati prema načinu vožnje dotičnog
vozača.
Ključ može zasvijetliti i ako ste prekoračili
rok za servisiranje, kao što je navedeno u
plan održavanja proizvođača.
U dizelskim izvedbama BlueHDi ključ
može i prije zasvijetliti, ovisno o razini
pogoršanja kvalitete motornog ulja (ovisno
o zemlji prodaje).
Pogoršanje kvalitete motornog ulja ovisi o
uvjetima korištenja vozila.Inicijalizacija servisnog brojača
Servisni se brojač mora inicijalizirati nakon
svakog servisa.
Postupak inicijalizacije na nulu:
F

P
rekinite kontakt.
F

P
ritisnite gumb za inicijalizaciju dnevnog
putomjera i držite ga pritisnutog.
F

U
ključite kontakt; počinje odbrojavanje
putomjera.
F

O
tpustite gumb kad se prikaže =0; servisni
ključ nestaje.
Nakon tog postupka, ako želite odspojiti
akumulator, zaključajte vozilo i pričekajte
najmanje pet minuta radi uvažavanja
inicijalizacije servisnog brojača.
Prikaz podataka o servisiranju
Podaci o servisiranju uvijek su vam dostupni.
F P ritisnite gumb za vraćanje dnevnog
putomjera na nulu. Podaci o sljedećem
servisiranju prikazat će se nekoliko
sekundi, a zatim nestati.
Ploča s instrumentima

27

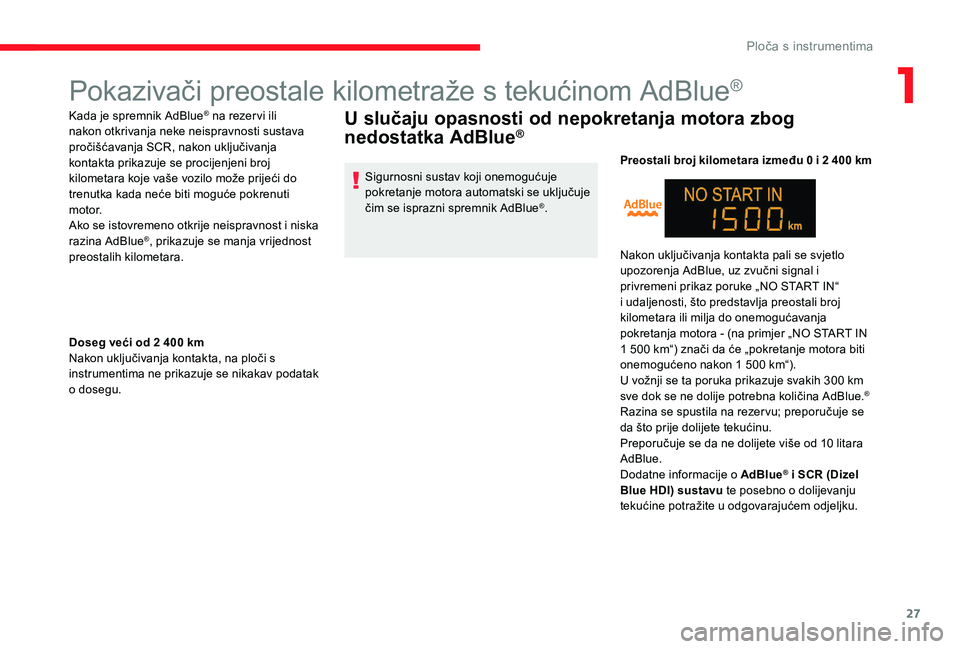

Pokazivači preostale kilometraže s tekućinom AdBlue®
Kada je spremnik AdBlue® na rezervi ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
trenutka kada neće biti moguće pokrenuti
motor.
Ako se istovremeno otkrije neispravnost i niska
razina AdBlue
®, prikazuje se manja vrijednost
preostalih kilometara.
Doseg veći od 2
400 km
Nakon uključivanja kontakta, na ploči s
instrumentima ne prikazuje se nikakav podatak
o dosegu.
U slučaju opasnosti od nepokretanja motora zbog
nedostatka AdBlue®
Sigurnosni sustav koji onemogućuje
pokretanje motora automatski se uključuje
čim se isprazni spremnik AdBlue
®. Preostali broj kilometara između 0 i 2 400 km
Nakon uključivanja kontakta pali se svjetlo
upozorenja AdBlue, uz zvučni signal i
privremeni prikaz poruke „NO START IN“
i udaljenosti, što predstavlja preostali broj
kilometara ili milja do onemogućavanja
pokretanja motora - (na primjer „NO START IN
1
500 km“) znači da će „pokretanje motora biti
onemogućeno nakon 1
500 km“).
U vožnji se ta poruka prikazuje svakih 300 km
sve dok se ne dolije potrebna količina AdBlue.
®
Razina se spustila na rezervu; preporučuje se
da što prije dolijete tekućinu.
Preporučuje se da ne dolijete više od 10 litara
AdBlue.
Dodatne informacije o AdBlue
® i SCR (Dizel
Blue HDI) sustavu te posebno o dolijevanju
tekućine potražite u odgovarajućem odjeljku.
1
Ploča s instrumentima

28
ili

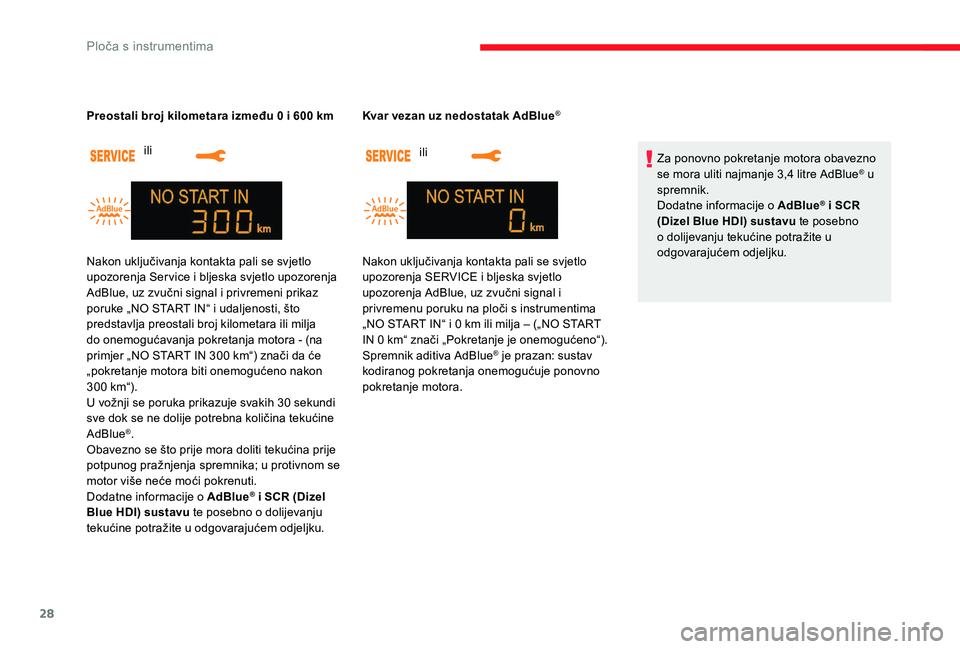

Preostali broj kilometara između 0 i 600 km
ili
Kvar vezan uz nedostatak AdBlue
®
Za ponovno pokretanje motora obavezno
se mora uliti najmanje 3,4 litre AdBlue® u
spremnik.
Dodatne informacije o AdBlue
® i SCR
(Dizel Blue HDI) sustavu te posebno
o dolijevanju tekućine potražite u
odgovarajućem odjeljku.
Nakon uključivanja kontakta pali se svjetlo
upozorenja SERVICE i bljeska svjetlo
upozorenja AdBlue, uz zvučni signal i
privremenu poruku na ploči s instrumentima
„NO START IN“ i 0 km ili milja – („NO START
IN 0 km“ znači „Pokretanje je onemogućeno“).
Spremnik aditiva AdBlue
® je prazan: sustav
kodiranog pokretanja onemogućuje ponovno
pokretanje motora.
Nakon uključivanja kontakta pali se svjetlo
upozorenja Service i bljeska svjetlo upozorenja
AdBlue, uz zvučni signal i privremeni prikaz
poruke „NO START IN“ i udaljenosti, što
predstavlja preostali broj kilometara ili milja
do onemogućavanja pokretanja motora - (na
primjer „NO START IN 300 km“) znači da će
„pokretanje motora biti onemogućeno nakon
300 km“).
U vožnji se poruka prikazuje svakih 30 sekundi
sve dok se ne dolije potrebna količina tekućine
AdBlue
®.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom se
motor više neće moći pokrenuti.
Dodatne informacije o AdBlue
® i SCR (Dizel
Blue HDI) sustavu te posebno o dolijevanju
tekućine potražite u odgovarajućem odjeljku.
Ploča s instrumentima

29
U slučaju otkrivanja neispravnosti sustava pročišćavanja SCR
Uređaj koji onemogućuje pokretanje
motora automatski se uključuje
nakon 1 100 km vožnje nakon
potvrde neispravnosti u SCR sustavu
pročišćavanja. Što prije dajte provjeriti
sustav u mreži
CITROËN ili u nekoj stručnoj
radionici. U slučaju otkrivanja neispravnosti
Ako je riječ o privremenoj neispravnosti,
upozorenje prestaje u narednoj vožnji,
nakon provjere autodijagnostike sustava
pročišćavanja SCR. ili
Ako je neispravnost sustava SCR potvrđena
(nakon 50 prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), pale se
svjetla upozorenja Service i autodijagnostike
motora, a svjetlo upozorenja AdBlue bljeska,
uz zvučni signal i privremenu poruku na ploči
s instrumentima „NO START IN“ i udaljenosti,
što predstavlja preostali broj kilometara ili milja
do onemogućavanja pokretanja motora – (na
primjer, „NO START IN 600 km“ znači da će
„Pokretanje biti onemogućeno za 600 km“).
U vožnji se ta poruka ponavlja svakih
30
sekundi sve dok postoji neispravnost
sustava pročišćavanja SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Obratite se što prije zastupniku za
CITROËN ili
stručnoj radionici.
Ako to ne učinite, postoji opasnost da više
nećete moći pokrenuti vozilo. Tijekom dopuštene vožnje (između 1

1

00
k
m
i 0 km)
ili
Pale se svjetla upozorenja AdBlue, Service
i autodijagnostike motora, uz zvučni signal
i

prikaz poruke „Greška pročišćavanja“.
Upozorenje se daje u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
narednog uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.
1
Ploča s instrumentima

30
Nakon svakog uključivanja kontakta pale se
svjetla upozorenja Service i autodijagnostike
motora, a svjetlo upozorenja AdBlue bljeska,
uz zvučni signal i privremenu poruku na ploči
s instrumentima „NO START IN“ i 0 km ili milja
– („NO START IN 0 km“ znači „Pokretanje je
onemogućeno“). Pokretanje onemogućenoPrekoračili ste ograničenje dopuštene
vožnje: sigurnosni uređaj onemogućuje
ponovno pokretanje motora.Za ponovno
pokretanje motora obavezno se morate
obratiti zastupniku
CITROËN ili stručnoj
radionici.
Putomjeri
Ukupni putomjer
Sustav koji mjeri ukupnu prijeđenu udaljenost
vozila tijekom njegova radnog vrijeka.
Ukupni i dnevni putomjer prikazuju se
trideset sekundi nakon prekida kontakta,
nakon otvaranja vrata vozača, kao i nakon
zaključavanja i otključavanja vozila.
Dnevni putomjer
Sustav koji mjeri udaljenost prijeđenu tijekom
dana ili drugog razdoblja otkako ga je vozač
inicijalizirao na nulu.
F

U
z uključen kontakt, pritisnite tipku do
prikaza nula.
ili
Ploča s instrumentima
