2017 CITROEN C-ELYSÉE Kasutusjuhend (in Estonian)

159
F Eemaldage poldid ja hoidke neid puhtas kohas.
F

E
emaldage ratas. Kahjustatud ratta hoiulepanek
Kahjustatud ratta saab panna hoiule
pakiruumi põhja alla, varuratta kohale.
Alumiiniumveljega ratta hoiulepanekuks
eemaldage esmalt ilukilp ratta keskelt, et
saaks kinnitada kinnitusseade (mutter ja
polt).
„Ruumisäästliku“ varuratta korral ei
saa kahjustatud ratast hoiule panna
pakiruumi põhja alla. Seda tuleb hoiustada
pakiruumis; kasutage ratta katet, et kaitsta
pakiruumi sisemust.
Ratta paigaldamine
Varuratta kinnitamine
Kui teie sõidukil on alumiiniumveljed,
siis ratta tagasiasetamisel ei ulatu
seibid vastu varuratast; see on täiesti
normaalne. Ratast hoiavad kinni poltide
koonusekujulised toetuspinnad.
Pärast ratta vahetamist
Kompaktset varuratast kasutades ärge
ületage kiirust 80 km/h.
Laske varuratta poltide kinnitatus ja
rehvirõhk
CITROËN esinduses või
kvalifitseeritud töökojas üle kontrollida.
Laske katkine rehv ära parandada ja
asetage see otsekohe oma kohale tagasi.
8
Rikke korral

160
Tegevuste nimekiri
F Asetage ratas rummule.
F K eerake poldid käsitsi kinni.
F

K
eerake poldid ainult rattavõtme 1 abil
natuke kinni. F
L aske sõiduk taas täielikult alla.
F P ange tungraud 2 kokku ja eemaldage.F
K eerake poldid ainult rattavõtme 1 abil
kinni.
F

P
aigaldage tagasi rattapoldi katted
(alumiiniumveljed).
F

A
setage tööriistad tagasi kasti.
Rikke korral

161
Lambipirni vahetamine
Tuled on kaetud polükarbonaatklaasiga,
mis on omakorda kaetud lakikihiga:
F
ä
rge puhastage tulesid kuiva
või abrasiivse lapiga ega
puhastusvahendi või lahustiga,
F

k
asutage käsna ja seebivett või
neutraalse pH-ga puhastusvahendit,
F

la
kikihi ja tihendite kahjustamise
vältimiseks hoiduge väga määrdunud
kohtade survepesu korral veejoa
pikemat suunamist tuledele ja nende
ümbrusele.
Enne lambipirni vahetamist peab tuli
olema mõni minut varem kustutatud (raske
põletuse oht).
F

Ä
rge puutuge lambipirni sõrmedega –
kasutage ebemeid mitte andvat lappi.
Esitule mittekahjustamiseks on kohustuslik
kasutada vaid ultraviolettkiirgusele
vastupidavaid lampe.
Asendage läbipõlenud lambipirn alati
sama numbri ja näitajatega pirniga. Teatud ilmastikutingimuste korral (madal
temperatuur, niiskus) on udu tekkimine
esi- ja tagatulede klaasi siseküljele
normaalne; see kaob mõni minut pärast
tulede sisselülitamist.Esituled
Halogeentuled
1
Suunatuled (PY21W).
2 Kaugtuled (H1).
3 Lähituled (H7LL).
4 Tagurdustuled (W5W).
Halogeentuled päeva- ja
udutuledega.
1Suunatuled (PY21W).
2 Kaugtuled (H1).
3 Lähituled (H7LL).
4 Päevatuled / Gabariittuled (LED).
5 Udutuled (H11).
LED päevatuled
Seda tüüpi tulede vahetamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta.
8
Rikke korral

162
Suunatuled
Suunatule näidiku (vasak või parem)
kiirem vilkumine näitab vastava poole ühe
pirni riket.Kollased pirnid, nt suunatulede omad,
tuleb vahetada sarnaste omadustega ja
värvusega pirnide vastu.
Tagasipanekul sulgege kaitsekorpus väga
ettevaatlikult, et tagada tule lekkekindlus.
F

K
eerake lambipesa veerand pööret
vastupäeva.
F

V
õtke lambipesa lahti.
F

E
emaldage ja asendage vigane pirn.
Tagasiasetamiseks täitke neid juhiseid
vastupidises järjekorras.
Kaugtuled
F Eemaldage kate, tõmmates servast.
F E emaldage mooduli rakis.
F

V
õtke lambipesa lahti.
F

E
emaldage ja asendage vigane pirn.
Lambi uuesti kokku panemiseks asetage üksus
tagasi korpusesse ja avaldage survet, kuni
kaks serva kinnituvad.
Veenduge, et asetate korpuse nii, et serv jääb
ülespoole.
Rikke korral

163

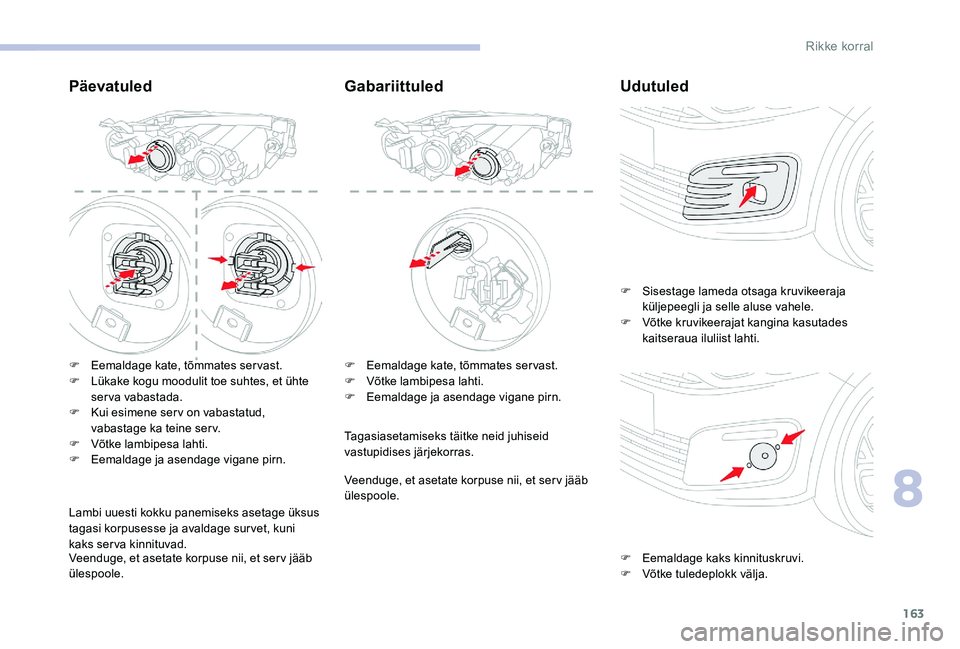

Päevatuled
F Eemaldage kate, tõmmates servast.
F L ükake kogu moodulit toe suhtes, et ühte
serva vabastada.
F

K
ui esimene serv on vabastatud,
vabastage ka teine serv.
F

V
õtke lambipesa lahti.
F

E
emaldage ja asendage vigane pirn.
Lambi uuesti kokku panemiseks asetage üksus
tagasi korpusesse ja avaldage survet, kuni
kaks serva kinnituvad.
Veenduge, et asetate korpuse nii, et serv jääb
ülespoole.
Gabariittuled
F Eemaldage kate, tõmmates servast.
F
V õtke lambipesa lahti.
F

E
emaldage ja asendage vigane pirn.
Tagasiasetamiseks täitke neid juhiseid
vastupidises järjekorras.
Veenduge, et asetate korpuse nii, et serv jääb
ülespoole.
Udutuled
F Sisestage lameda otsaga kruvikeeraja küljepeegli ja selle aluse vahele.
F

V
õtke kruvikeerajat kangina kasutades
kaitseraua iluliist lahti.
F

E
emaldage kaks kinnituskruvi.
F

V
õtke tuledeplokk välja.
8
Rikke korral

164
F Vajutage lukustusklambrile ja võtke pistik lahti.
F

K
eerake lambipesa veerand pööret
vastupäeva.
F

E
emaldage lambipesa.
F

E
emaldage ja asendage vigane pirn.
Tagasiasetamiseks täitke neid juhiseid
vastupidises järjekorras. Kui lambipirnide vahetamisel esineb
raskusi, võite pöörduda
CITROËN
esindusse või kvalifitseeritud töökotta.
Dubleerivad külgmised
suunatuled
F Lükake lameda otsaga kruvikeeraja tule keskosa poole tule ja esiklaasi allosa
kohalt.
F

A
vage tuli kruvikeeraja abil ja eemaldage
tuli.
F

V
õtke lambi pistik lahti.
F

V
ahetage moodul välja.
Tagasiasetamiseks täitke neid juhiseid
vastupidises järjekorras.
Selle tule saate
CITROËN esindusest või
kvalifitseeritud töökojast.
Rikke korral

165
Ta g a t u l e d
1Piduri-/ääretulelatern (P21/5W)
2 Suunatuled (PY21W).
3 Tagurdustuled (W16W).
4 Udutuled (P21/5W). Neid pirne vahetatakse pakiruumi seest:
F

A
vage pakiruum.
F
E
emaldage vastava poole paneelis olev
võre.
F
V
õtke tule pistik lahti.
F
K
eerake mutter lahti ja eemaldage see.
F

E
emaldage ettevaatlikult väljastpoolt lamp
oma pesast. F
E emaldage 4 kruvi ja lambipesa
F

K
eerake pirni veerand pööret ja vahetage
see uue vastu.
Tagasiasetamiseks täitke neid juhiseid
vastupidises järjekorras.
Kontrollige, et tuli tagasiasetamisel õigesti
juhikutesse asetuks.
Keerake tuli veekindluse tagamiseks tugevalt,
aga ettevaatlikult kinni.
8
Rikke korral

166
Lisapidurituli
Tarvis on tagaistmelt ligi pääseda kastile, mis
asub pagasikattel.
F
T
õmmake korpusekaant enda poole ja
üles, et seda vabastada.
F

V
õtke tule pistik lahti. F

V
õtke lambipesa kahte polti tõstes lahti ja
eemaldage see.
F

A
sendage läbipõlenud lambipirn.
Tagasiasetamiseks täitke neid juhiseid
vastupidises järjekorras.
Kontrollige, et korpusekaas oleks oma toel
õiges asendis, enne selle kinnitamist.
Numbrimärgi tulede vahetamine
(W5W)
F Sisestage peenikese otsaga kruvikeeraja ühte läbipaistva katte aukudest.
F

L
ükake katet väljapoole, et see lahti tuleks.
F

E
emaldage ja asendage vigane pirn.
Tagasiasetamiseks täitke neid juhiseid
vastupidises järjekorras.
(W5W)
Rikke korral
