2017 CITROEN BERLINGO MULTISPACE InstruktionsbØger (in Danish)

175
Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016
4. Afmontering af punkteret hjul
- Anbring donkraftens bundplade på
jorden, og sørg for at den er lodret
på støttepunktet foran eller bag på
undervognen, og som er tættest på
det hjul, der skal skiftes.
-

Fold donkraften ud, indtil
løftepunktet kommer i berøring med
det anvendte støttepunkt; bilens
støttepunkt

A skal være midt i
donkraftens løftepunkt.
-

Løft bilen, således at der er luft nok
mellem hjulet og jorden til let at
kunne montere reservehjulet (ikke
punkteret).
-


Skru hjulet helt af.
-


T
ag hjulboltene ud, og tag hjulet af.
-
Løsn hjulkapslen.
-

Frigør blokeringen af hjulboltene,
og begynd at løsne dem. Sørg for at donkraften er stabil; dens
bundplade skal have god kontakt på
jorden og stå lodret.
Hvis jorden er glat eller løs, risikerer
donkraften at skride eller synke
sammen - Risiko for tilskadekomst!
Sørg for at donkraften udelukkende
anbringes i støttepunkterne under
bilen, og samtidigt sørger for at bilens
støttepunkt er centreret på donkraftens
løftepunkt.
Ellers risikerer bilen at blive beskadiget
og/eller donkraften at synke sammen -
Risiko for tilskadekomst!
Fold først donkraften ud, når du er
begyndt at løsne det hjul, som skal
udskiftes, og når bremseklodsen
er placeret under det hjul, som er
diagonalt modsat.
HURTIG HJÆLP
8
Udskiftning af et hjul

176
Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016
Ved anvendelse af et reservehjul, der
ikke er identisk med bilens øvrige hjul,
må hastigheden ikke overstige 80 km/t.
Reservehjulet er ikke beregnet
til at køre lange strækninger. Få
hjulboltenes fastspænding og
dæktrykket kontrolleret på et aut.
CITROËN-værksted eller et andet
kvalificeret værksted.
Få det punkterede dæk repareret, og
få det monteret igen hurtigst muligt
på et aut. CITROËN-værksted eller et
andet kvalificeret værksted.
5. Montering af reservehjul
- Sæt reservehjulet på navet, og
spænd hjulboltene med hånden.
-

Spænd hjulboltene let til ved hjælp
af hjulnøglen. -


Sænk bilen helt ned ved at sænke
donkraften, og fjern derefter
donkraften.
-

Spænd igen boltene med
hjulnøglen, og bloker dem til sidst.
-

Anbring det hjul, som skal
repareres, i kurven.
-

Fastgør kurven på krogen, og før
kurven op ved at skrue på bolten
med hjulnøglen.
-

Spænd bolten i bund, og kontroller
at hjulet ligger helt an mod
vognbunden.
I modsat fald gentages handlingen.
Kravl aldrig ind under en bil, der
kun er løftet med en donkraft;
anvend en buk.
Anvend aldrig en trykluftnøgle i stedet
for hjulnøglen.
Udskiftning af et hjul

177
Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016
MONTERING AF HJULKAPSEL
PÅ
FÆLG
Dækventilen skal sidde i midten i
forhold til hakket på hjulkapslen.
Dette er vigtigt for at være sikker på, at
hjulkapslen sættes ordentligt på hjulets
stålfælge. (Hvis ventilen ikke indstilles
korrekt i forhold til hakket på hjulkapslen,
kommer antirotationsanordningen til at
sidde helt i bund på skruehovederne
og risikerer at blive beskadiget, hvis
brugeren fortsætter med at montere
hjulkapslen i den forkerte position).
- Sørg for at alle
monteringsbeslagene, med
undtagelse af det sidste (modsat
ventilen), er clipset foreløbigt på.
-

Bank
hårdt en gang med håndfladen
på det beslag, der sidder modsat
ventilen (der hvor det sidste beslag
sidder - stadigvæk i den retning
beslagene clipses fast på).
-

Sørg for

, at hjulkapslens kant ikke
er trykket ned i fælgen.
●

Hjulkapslens kant sidder

korrekt.
●

Hjulkapslens kant sidder

ikke
korrekt.
Kapitel 3, afsnittet "Førerpladsen",
kapitlet "Registrering af dæktryk"
indeholder anvisninger i
forbindelse med udskiftning af et hjul
med en dæktrykføler. Kapitel 9, afsnittet "Identifikation
af din bil" for at lokalisere
dækmærkaten.
6. Montering af det reparerede
hjul
Følg trin 5, når det reparerede hjul skal
monteres igen. Husk at sætte kapslen
på igen.
HURTIG HJÆLP
8
Udskiftning af et hjul

178
Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016

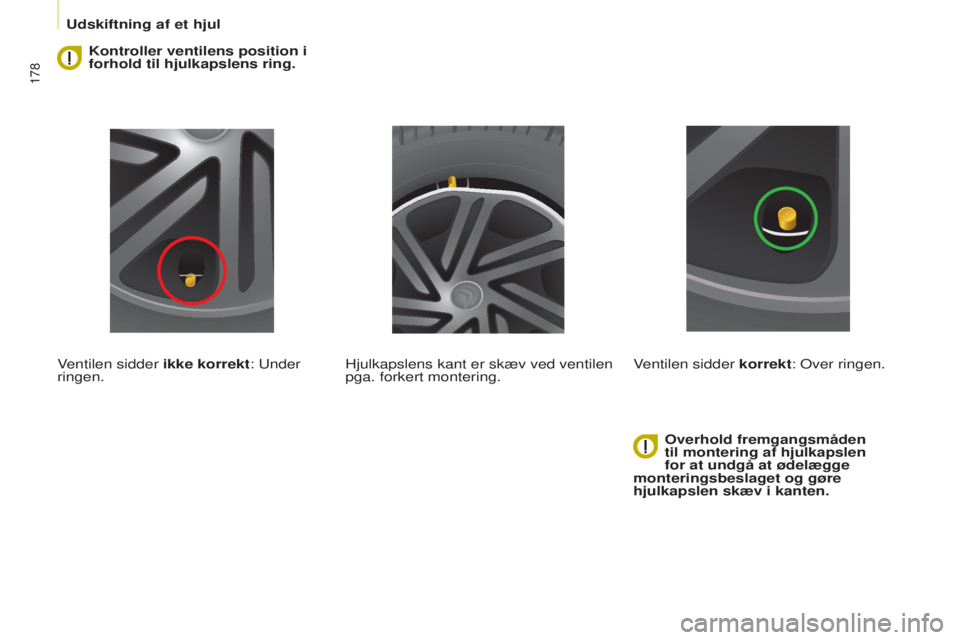

Kontroller ventilens position i
forhold til hjulkapslens ring.
Ventilen sidder ikke korrekt: Under
ringen. Overhold fremgangsmåden
til montering af hjulkapslen
for at undgå at ødelægge
monteringsbeslaget og gøre
hjulkapslen skæv i kanten.
Hjulkapslens kant er skæv ved ventilen
pga. forkert montering.
Ventilen sidder korrekt: Over ringen.
Udskiftning af et hjul

179
Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016
AFTAGELIG SNESKÆRM
( LUKKEPROP )
Afhængigt af destinationslandet
monteres den aftagelige sneskærm
nederst på forkofangeren for at undgå
ophobning af sne ved køleblæseren.
Montering Afmontering
- Hold den aftagelige sneskærm
foran centreringsstiften
A på
forkofangeren.
-

Sæt den fast ved at trykke ud for
hver clips

B i de fire hjørner.
Husk at afmontere den aftagelige
sneskærm, når udetemperaturen
er over 10°C (ingen risiko for sne),
eller hvis bilen bugseres. -

Stik en skruetrækker ind ved hullet
ved siden af hver clips.
-

Clips de fire clips
B af, én efter én,
ved at løfte dem.
HURTIG HJÆLP
8
Sneskærm

180
Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016
SNEKÆDER
Om vinteren forbedrer snekæder
bilens trækkraft og opførsel ved
nedbremsninger.Kæderne skal monteres på
drivhjulene. De må ikke monteres
på reservehjul af typen "nødhjul".
Overhold det enkelte lands
lovgivning vedrørende anvendelse
af snekæder og den tilla

dte maks.
hastighed. Gode råd
F

Hvis snekæderne skal monteres
på turen, standses bilen på et plant
sted i vejkanten
F


T
ræk parkeringsbremsen, og
anbring evt. klodser under hjulene
for at undgå, at bilen skrider
F

Monter snekæderne i henhold til
fabrikantens anvisninger
F


Start langsomt, og kør et lille
stykke
tid uden at køre hurtigere end
50
km/t
F

Stands bilen, og kontroller
, at
kæderne er korrekt strammet
Det anbefales at montere
kæderne, før man tager af sted på
et plant og tørt underlag.
Anvend kun snekæder, der er designet
til at kunne monteres på din bils
hjultype:
For yderligere oplysninger vedrørende
snekæder, kontakt et aut. CITROËN-
værksted eller et andet kvalificeret
værksted.
Originale
dækstørrelser Maks. størrelse
på kædeled
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Undgå at køre på veje uden
sne for ikke at beskadige bilens
dæk samt vejbanen. Hvis bilen har
alufælge, skal man kontrollere, at ingen
kædedele eller befæstelser kommer i
berøring med fælgen.
Snekæder

181
Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016
UDSKIFTNING AF EN PÆRE
Type A
Pære helt i glas: Træk
forsigtigt i pæren, da den
er trykmonteret.
Type C
Halogenpære: Frigør
blokeringsfjederen fra
dens plads. Type B
Pære med
bajonetfatning: Tryk på
pæren, og drej den mod
uret.
Pæretyper
Der er anvendt forskellige typer pærer
i bilen.
De tages ud på følgende måde:
Type D
Lysdiode (LED):
Vedrørende udskiftning af
pære i kørelys, kontakt et
aut. CITROËN-værksted
eller et kvalificeret
værksted.
HURTIG HJÆLP
8
Udskiftning af en pære

182
Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016Berlingo2VP_da_Chap08_Aide-rapide_ed02-2016
2. Positionslys
Type A, W5W - 5W
-
T
ag dækslet af ved at trække i
låsefjederen i blødt gummi.
-

T
ræk fatningen ud, der er
trykmonteret, ved at trække i
stikket.
-

Udskift pæren.
-


Kontroller
, at dækslet sidder korrekt
hele vejen rundt, så det er vandtæt.
Forlygter
1. Nærlys/Fjernlys
Type C, H4 - 55W
-

T
ag midterdækslet af ved at trække
i låsefjederen i blødt gummi.
-

Frakobl stikket.
-


Frigør låsefjederen.
-


Udskift pæren, og sørg for at
metaldelen passer med rille

rne i
lygten.
-

Sæt låsefjederen på.
-


Kontroller
, at dækslet sidder korrekt
hele vejen rundt, så det er vandtæt.
Højtryksvask Åbn motorhjelmen. Før hånden ind
bag lygteindsatsen for at få adgang til
pærerne.
Udfør handlingerne i omvendt
rækkefølge for montering af hver enkelt
pære og kontroller at motorhjelmen er
helt lukket.
Halogenpærerne skal udskiftes,
mens forlygten er slukket. Vent
nogle minutter (risiko for alvorlig
forbrænding). Rør ikke pærerne med
fingrene, men brug en fnugfri klud.
Det er helt almindeligt, at der dannes
dug i forlygterne. Jævnlig brug af bilen
vil fjerne duggen.
Pærerne skal udskiftes, når tændingen
er afbrudt eller batteriet er frakoblet.
Vent ca. 3 minutter efter udskiftningen
med at tilkoble batteriet igen.
Kontroller ved hvert indgreb at lygterne
fungerer korrekt.
Hvis der anvendes en
højtryksrenser til vask af meget
beskidte områder, må vandstrålen ikke
rettes mod lygter og omkring lygterne,
da det kan ødelægge lakken og
pakningen.
Udskiftning af en pære
