2017 Alfa Romeo Giulia Manuale del proprietario (in Italian)

automaticamente sfilando il connettore
del cavo del rimorchio.
Avvertenze generali
Esistono alcune condizioni che
potrebbero influenzare le prestazioni del
sistema di parcheggio:
una sensibilità ridotta del sensore e
riduzione delle prestazioni del sistema di
ausilio al parcheggio potrebbero essere
dovute alla presenza sulla superficie del
sensore di: ghiaccio, neve, fango,
verniciatura multipla;
il sensore rileva un oggetto non
esistente ("disturbo di eco") causato da
disturbi di carattere meccanico, ad
esempio: lavaggio della vettura, pioggia
(condizioni di vento estreme), grandine;
le segnalazioni inviate dal sensore
possono essere alterate anche dalla
presenza nelle vicinanze di sistemi ad
ultrasuoni (ad es. freni pneumatici di
autocarri oppure martelli pneumatici);
le prestazioni del sistema di ausilio al
parcheggio possono anche essere
influenzate dalla posizione dei sensori, ad
esempio variando gli assetti (a causa
dell'usura di ammortizzatori,
sospensioni) oppure cambiando
pneumatici, caricando troppo la vettura,
facendo assetti specifici che prevedano
di abbassare la vettura;
la presenza del gancio di traino in
assenza di rimorchio, che potrebbe
interferire con il corretto funzionamentodei sensori di parcheggio. Prima di
utilizzare il sistema Park Sensors si
consiglia di smontare dalla vettura il
complessivo sfera del gancio traino
estraibile ed il relativo attacco quando la
vettura non è impiegata per operazioni di
traino. L'inosservanza di tale prescrizione
può causare lesioni personali o danni a
vetture od ostacoli in quanto, quando
viene emessa la segnalazione acustica
continua, la sfera del gancio di traino si
trova già in una posizione molto più
ravvicinata all'ostacolo rispetto al
paraurti posteriore. Nel caso in cui si
volesse lasciare sempre montato il
gancio traino senza avere un rimorchio di
seguito, è opportuno rivolgersi alla Rete
Assistenziale Alfa Romeo per
permettere le operazioni di
aggiornamento del sistema Park Sensors
in quanto il gancio traino potrebbe essere
rilevato come un ostacolo dai sensori
centrali.
la presenza di adesivi sui sensori.
Prestare quindi attenzione a non
sovrapporre alcun adesivo sui sensori
stessi.
ATTENZIONE
122)La responsabilità del parcheggio e di
altre manovre, potenzialmente pericolose, è
sempre e comunque affidata al guidatore.Effettuando queste manovre, assicurarsi
sempre che non siano presenti né persone
(specialmente bambini) né animali lungo la
traiettoria che si intende percorrere. I
sensori di parcheggio costituiscono un aiuto
per il guidatore, il quale però non deve mai
ridurre l'attenzione durante manovre
potenzialmente pericolose, anche se
eseguite a bassa velocità.
AVVERTENZA
47)Per il corretto funzionamento del
sistema è indispensabile che i sensori siano
sempre puliti da fango, sporcizia, neve
oppure ghiaccio. Durante la pulizia dei
sensori prestare la massima attenzione a
non rigarli o danneggiarli; evitare l'uso di
panni asciutti, ruvidi o duri. I sensori devono
essere lavati con acqua pulita,
eventualmente con l'aggiunta di shampoo
per auto. Nelle stazioni di lavaggio che
utilizzano idropulitrici a getto di vapore o ad
alta pressione, pulire rapidamente i sensori
mantenendo l'ugello oltre i 10 cm di distanza.
48)Per eventuali interventi sul paraurti nella
zona dei sensori rivolgersi esclusivamente
alla Rete Assistenziale Alfa Romeo.
Interventi sul paraurti eseguiti in modo non
corretto potrebbero infatti compromettere il
funzionamento dei sensori di parcheggio.
49)Per la riverniciatura del paraurti o per
eventuali ritocchi di vernice nella zona dei
sensori rivolgersi solo alla Rete
Assistenziale Alfa Romeo. Applicazioni non
corrette di vernice potrebbero infatti
compromettere il funzionamento dei sensori
di parcheggio.
127

SISTEMA LANE DEPARTURE
WARNING (LDW) (avviso di
superamento corsia)
DESCRIZIONE
50) 51) 52) 53) 54) 55)
Il sistema Lane Departure Warning
utilizza una telecamera ubicata sul
parabrezza per rilevare i limiti della
corsia e valutare la posizione della
vettura rispetto a tali limiti, al fine di
garantire il mantenimento della vettura
stessa all'interno della corsia.
Quando vengono rilevati uno o entrambi i
limiti della corsia e la vettura ne
oltrepassa uno senza la volontarietà del
guidatore (indicatore di direzione non
inserito), il sistema emette un segnale
acustico.
Se la vettura continua ad oltrepassare la
linea della corsia senza che il guidatore
intervenga, sul display si accende la linea
oltrepassata (destra oppure sinistra) per
avvisare il guidatore di riportare la
vettura entro i limiti della corsia stessa.
INSERIMENTO/DISINSERIMENTO
SISTEMA
Il sistema si inserise/disinserisce
premendo il pulsante, fig. 126
Ad ogni avviamento del motore, il
sistema mantiene la modalità di
funzionamento presente al precedente
arresto.
Condizioni di attivazione
Dopo essere stato inserito, il sistema
diventa attivo esclusivamente al
verificarsi delle seguenti condizioni:
la velocità vettura è superiore a
60 km/h;
le linee di delimitazione della corsia
visibili da almeno un lato;
le condizioni di visibilità sono
adeguate;
la strada è rettilinea o presenta curve
ad ampio raggio;
si mantiene un'adeguata distanza di
sicurezza dal veicolo che precede;
l'indicatore di direzione (di abbandono
corsia) non risulta attivato.
AVVERTENZA
50)Carichi sporgenti posizionati sul tetto
della vettura potrebbero interferire con il
corretto funzionamento della telecamera.
Prima di partire assicurarsi pertanto di
sistemare bene il carico in modo da non
coprire il campo d’azione della telecamera.
51)Se in seguito a graffi, scheggiature,
rottura del parabrezza fosse necessario
effettuarne la sostituzione, occorre
rivolgersi esclusivamente alla Rete
Assistenziale Alfa Romeo. Non effettuare la
sostituzione del parabrezza
autonomamente, pericolo di
malfunzionamento! Si raccomanda
comunque di effettuare la sostituzione del
parabrezza nel caso in cui esso sia
danneggiato nella zona della telecamera.
52)Non manomettere né effettuare alcun
intervento sulla telecamera. Non ostruire le
aperture presenti nel ricoprimento estetico
ubicato sotto allo specchio retrovisore
interno. In caso di guasto della telecamera
occorre rivolgersi alla Rete Assistenziale
Alfa Romeo.
53)Non coprire il campo d'azione della
telecamera con adesivi o altri oggetti.
Prestare attenzione anche ad oggetti
presenti sul cofano della vettura (ad es.
strato di neve) ed assicurarsi che non
interferiscano con la telecamera
12607226S0001EM
128
AVVIAMENTO E GUIDA

54)La telecamera potrebbe avere
funzionalità limitata od assente a causa
delle condizioni atmosferiche, come pioggia
battente, grandine, presenza di nebbia fitta,
neve abbondante, formazione di strati di
ghiaccio sul parabrezza.
55)La funzionalità della telecamera può
inoltre essere compromessa dalla presenza
di polvere, condensa, sporcizia o ghiaccio sul
parabrezza, dalle condizioni del traffico (ad
es. veicoli marcianti non allineati alla propria
vettura, veicoli marcianti in senso
trasversale o in direzione opposta sulla
stessa corsia, curva con piccolo raggio di
curvatura), dalle condizioni del fondo
stradale e dalle condizioni di guida (ad es.
guida fuoristrada). Assicurarsi pertanto di
mantenere sempre pulito il parabrezza. Per
evitare di rigare il parabrezza utilizzare
detergenti specifici e panni ben puliti. Inoltre
la funzionalità della telecamera può essere
limitata oppure assente in alcune condizioni
di guida, traffico e fondo stradale.TELECAMERA POSTERIORE
(Rear Back-up Camera /
Dynamic Gridlines)
DESCRIZIONE
La telecamera posteriore (Rear Back-up
Camera) è ubicata sul cofano vano
bagagli accanto al tasto di apertura,
fig. 127.
123)
56)
Attivazione/disattivazione telecamera
La funzione è attivabile/disattivabile dal
sistema Connect.
Attivazione dispositivo
Per accedere alla funzione selezionare,
sul Menu principale, in successione le
seguenti voci: “Impostazioni”, “Assistenza
al conducente” e “Telecamera posteriore(Rear Back-up Camera)”. Compare il
seguente sottomenu:
Attiva
Ritardo Spegnimento;
Griglia.
Selezionare “Attiva” per attivare la vista
telecamera sul display del sistema
Connect.
Ogni volta che si inserisce la retromarcia,
sul display del sistema Connect, fig. 128,
viene visualizzata l'area circostante la
vettura, così come ripresa dalla
telecamera posteriore (Rear Back-up
Camera).
VISUALIZZAZIONI E MESSAGGI SUL
DISPLAY
Se attivata, la griglia viene posizionata
sull'immagine per evidenziare la
larghezza della vettura ed il percorso in
retromarcia previsto in base alla
posizione del volante.
12707186S0001EM
12807186S0002EM
129

Una linea centrale tratteggiata
sovrapposta indica il centro della vettura
per facilitare le manovre di parcheggio
oppure l'allineamento con il gancio di
traino. Le diverse zone colorate indicano
la distanza dalla parte posteriore della
vettura.
La tabella seguente illustra le distanze
approssimative per ogni zona fig. 128:
ZonaDistanza dalla parte
posteriore della
vettura
Rosso 0 ÷ 30 cm
Giallo 30
cm÷1m
Verde 1 m oppure superiore
AVVERTENZA Durante le manovre di
parcheggio prestare sempre la massima
attenzione agli ostacoli che potrebbero
trovarsi sopra o sotto il campo d'azione
della telecamera. della telecamera.
ATTENZIONE
123)La responsabilità del parcheggio e di
altre manovre, potenzialmente pericolose, è
sempre e comunque affidata al guidatore.
Effettuando queste manovre, assicurarsi
sempre che nello spazio di manovra non
siano presenti né persone (specialmente
bambini) né animali. La telecamera
costituisce un aiuto per il guidatore, il quale
però non deve mai ridurre l’attenzione
durante le manovre potenzialmente
pericolose anche se eseguite a bassa
velocità. Procedere inoltre sempre ad una
velocità moderata, in modo da poter frenare
tempestivamente nel caso di rilevamento di
un ostacolo.
AVVERTENZA
56)Per il corretto funzionamento è
indispensabile che la telecamera sia sempre
pulita da fango, sporcizia, neve o ghiaccio.
Durante la pulizia della telecamera prestare
la massima attenzione a non rigarla o
danneggiarla; evitare l’uso di panni asciutti,
ruvidi o duri. La telecamera deve essere
lavata con acqua pulita, eventualmente con
l’aggiunta di shampoo per auto. Nelle
stazioni di lavaggio che utilizzano
idropulitrici a getto di vapore o ad alta
pressione, pulire rapidamente la telecamera
mantenendo l’ugello oltre i 10 cm di distanza.
Non apporre inoltre adesivi sulla telecamera.
RIFORNIMENTO DELLA
VETTURA
Spegnere sempre il motore prima di
effettuare il rifornimento.
MOTORI A BENZINA
Utilizzare esclusivamente benzina senza
piombo con numero di ottano (R.O.N.) non
inferiore a 95 (Specifica EN228).
124) 125) 126)
MOTORI DIESEL
Utilizzare esclusivamente gasolio per
autotrazione (Specifica EN590 e
EN16734).
Funzionamento alle basse temperature
Alle basse temperature il grado di fluidità
del gasolio può divenire insufficiente, a
causa della formazione di paraffine, con
conseguente funzionamento anomalo
dell'impianto di alimentazione
combustibile.
Per evitare inconvenienti di
funzionamento vengono normalmente
distribuiti, a secondo della stagione,
gasoli di tipo estivo, invernale ed artico
(zone montane/fredde).
In caso di rifornimento con gasolio non
adeguato alla temperatura di utilizzo, si
consiglia di miscelare il gasolio con un
130
AVVIAMENTO E GUIDA

apposito additivo, introducendo nel
serbatoio prima l’anticongelante e poi il
gasolio.
PROCEDURA DI RIFORNIMENTO
Lo sportello combustibile è sbloccato
quando la chiusura centralizzata delle
porte è disinserita, mentre si blocca
automaticamente inserendo la chiusura
centralizzata.
Apertura sportello
Per effettuare il rifornimento procedere
come segue:
aprire lo sportello fig. 129, premendo
nel punto indicato dalla freccia;
rimuovere il tappo di chiusura;
inserire l'erogatore nel bocchettone e
procedere al rifornimento;
a rifornimento ultimato, prima di
rimuovere l'erogatore, attendere almeno
10 secondi per consentire alcombustibile di defluire all'interno del
serbatoio;
estrarre quindi l'erogatore dal
bocchettone, richiudere il tappo e
successivamente chiudere lo sportello.
La procedura di rifornimento
precedentemente descritta è illustrata
sulla targhetta ubicata all'interno dello
sportello combustibile.
Sulla targhetta è inoltre riportato il tipo
di combustibile (UNLEADED FUEL =
benzina; DIESEL = gasolio) ed il simbolo
che certifica la sua conformità alle norme
EN228 (benzina), EN590 e EN16734
(gasolio), fig. 130.
I simboli, riportati di seguito, facilitano il
riconoscimento della corretta tipologia di
combustibile da impiegare sulla propria
vettura.Prima di procedere con il rifornimento,
verificare i simboli (ove presenti) posti
all’interno dello sportello bocchettone
combustibile e confrontarli con il simbolo
riportato sulla pompa di rifornimento
(ove presente).
E5: benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specifica EN228.
E10: benzina senza piombo contenente
fino al 3,7% (m/m) di ossigeno e con
etanolo massimo del 10,0% (V/V)
conforme alla specifica EN228.
B7: gasolio contenente fino al 7% (V/V)
di Biodiesel FAME (Fatty Acid Methyl
Esters ) conforme alla specifica EN590.
B10: gasolio contenente fino al 10%
(V/V) di Biodiesel FAME (Fatty Acid
Methyl Esters) conforme alla specifica
EN16734.
12907206S0001EM
13007206S0002EM
131

Rifornimento di emergenza motori
diesel
(per versioni/mercati ove previsto)
Procedere come segue:
aprire il vano bagagli e recuperare
l'apposito adattatore, ubicato sotto al
piano di carico fig. 131;
aprire lo sportello fig. 129, premendo
nel punto indicato dalla freccia;
rimuovere il tappo di chiusura;
riporre il tappo nell'apposita sede;
inserire l'adattatore nel bocchettone;
a rifornimento ultimato, rimuovere
l'adattatore, richiudere il tappo e
successivamente chiudere lo sportello;
riporre infine l'adattatore nel vano
bagagli.Apertura di emergenza sportello
combustibile
In caso di emergenza è possibile aprire lo
sportello combustibile agendo
dall'interno del vano bagagli.
Procedere come segue:
aprire il cofano vano bagagli e
raggiungere il cavetto di apertura
d'emergenza, posizionato sul lato del
bocchettone di rifornimento;
tirare la cordicella per sbloccare la
serratura dello sportello combustibile,
aprire lo sportello combustibile
premendo su di esso (vedere quanto
precedentemente descritto).
AVVERTENZA Il lavaggio del vano
bocchettone mediante una lancia ad alta
pressione deve avvenire ad una distanza
di almeno 20 cm.
ATTENZIONE
124)Non apporre all'estremità del
bocchettone nessun oggetto/tappo rispetto
a quanto previsto sulla vettura. L'utilizzo di
oggetti/tappi non conformi potrebbe
causare aumenti di pressione all'interno del
serbatoio, creando condizioni di pericolo.
125)Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d'incendio. Evitare anche di
avvicinarsi troppo al bocchettone con il viso,
per non inalare vapori nocivi.
126)Non utilizzare il telefono cellulare in
prossimità della pompa di rifornimento
combustibile: possibile rischio di incendio.
13107206S0005EM
132
AVVIAMENTO E GUIDA

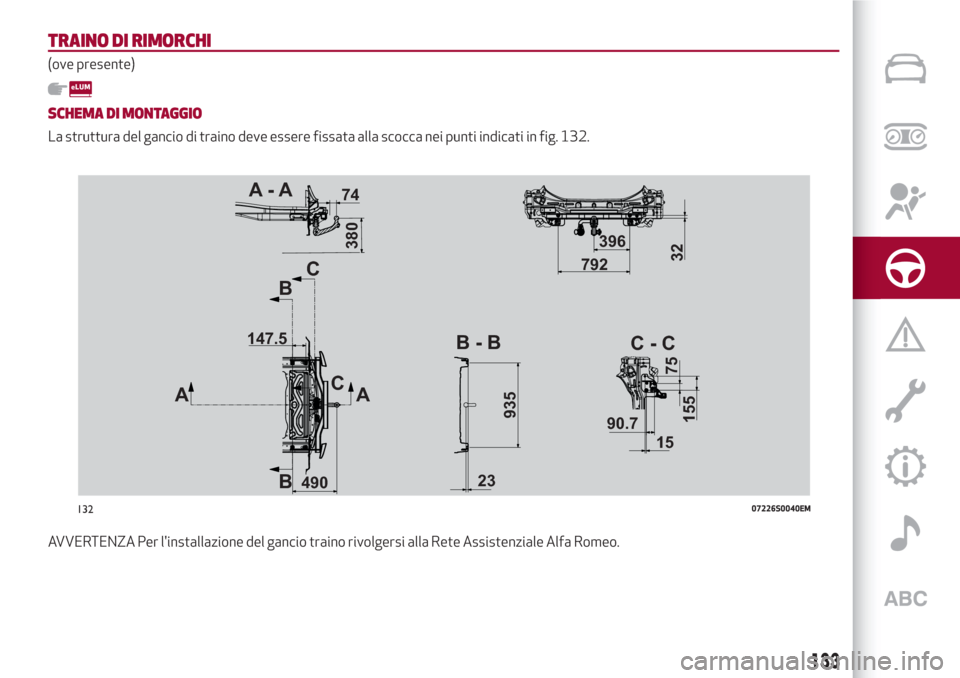

TRAINO DI RIMORCHI
(ove presente)
SCHEMA DI MONTAGGIO
La struttura del gancio di traino deve essere fissata alla scocca nei punti indicati in fig. 132.
AVVERTENZA Per l'installazione del gancio traino rivolgersi alla Rete Assistenziale Alfa Romeo.
74A - A
792396
147.5
4902390.7
15
935
15575
32380
B - B
C - C
AAB
BC C
13207226S0040EM
133

134
Pagina intenzionalmente lasciata bianca
