2017.75 OPEL INSIGNIA BREAK Uporabniški priročnik

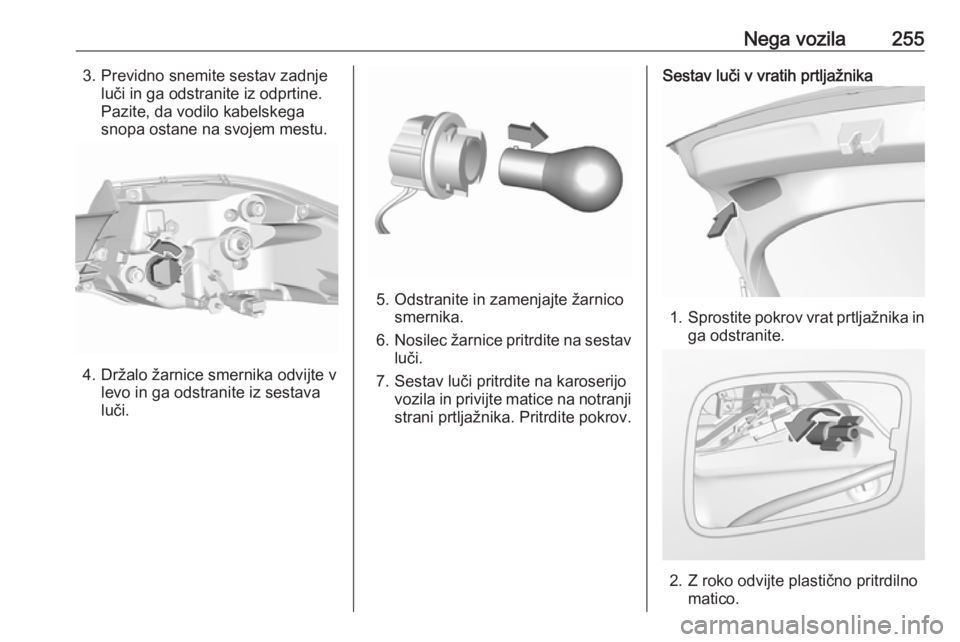

Nega vozila2553. Previdno snemite sestav zadnjeluči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
4. Držalo žarnice smernika odvijte v levo in ga odstranite iz sestava
luči.
5. Odstranite in zamenjajte žarnico smernika.
6. Nosilec žarnice pritrdite na sestav
luči.
7. Sestav luči pritrdite na karoserijo vozila in privijte matice na notranji
strani prtljažnika. Pritrdite pokrov.
Sestav luči v vratih prtljažnika
1. Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.

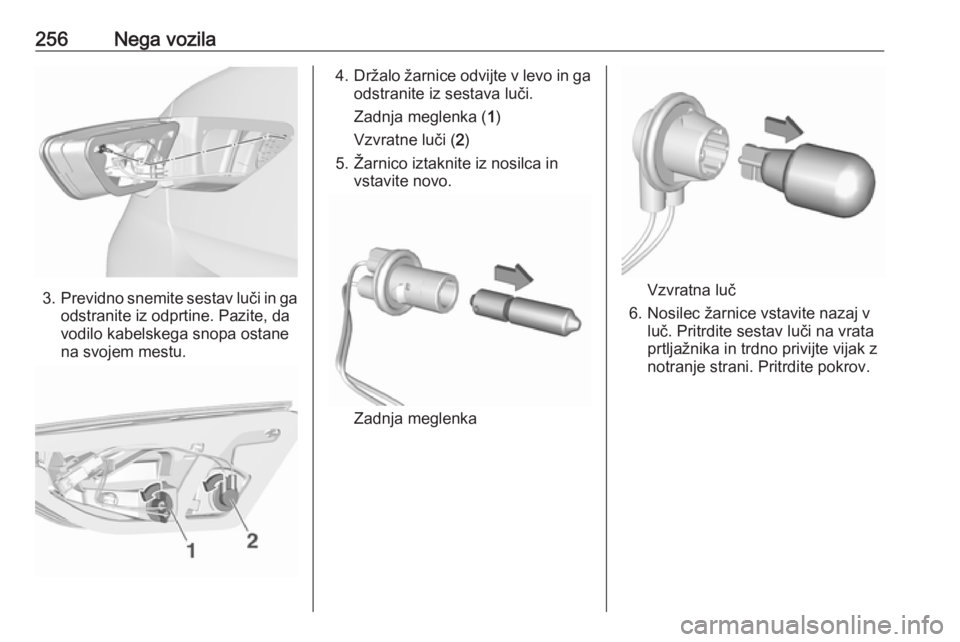

256Nega vozila
3.Previdno snemite sestav luči in ga
odstranite iz odprtine. Pazite, da
vodilo kabelskega snopa ostane
na svojem mestu.
4. Držalo žarnice odvijte v levo in ga
odstranite iz sestava luči.
Zadnja meglenka ( 1)
Vzvratne luči ( 2)
5. Žarnico iztaknite iz nosilca in vstavite novo.
Zadnja meglenka
Vzvratna luč
6. Nosilec žarnice vstavite nazaj v luč. Pritrdite sestav luči na vrata
prtljažnika in trdno privijte vijak z
notranje strani. Pritrdite pokrov.

Nega vozila257Sports TourerSestav luči v karoseriji
1. Pokrove odprite z izvijačem. Odvijte in odstranite oba vijaka.
2. Previdno snemite sestav zadnjeluči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
3. Držalo žarnice smernika odvijte v levo in ga odstranite iz sestava
luči.
4. Žarnico smernika iztaknite iz nosilca in vstavite novo.
5. Nosilec žarnice pritrdite na sestav
luči.
6. Sestav luči pritrdite na karoserijo vozila in privijte vijake. Zaprite
pokrove.

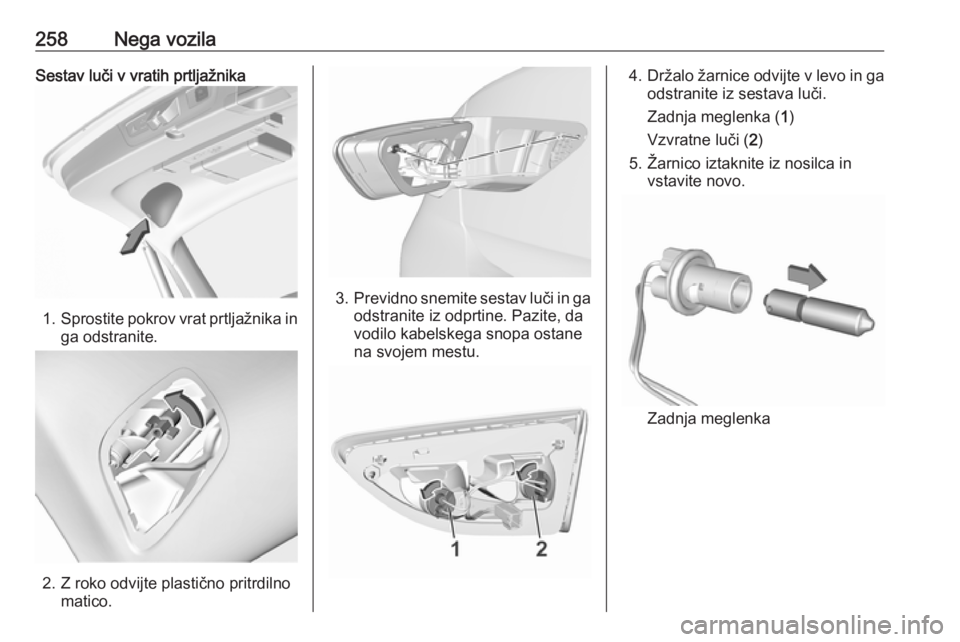

258Nega vozilaSestav luči v vratih prtljažnika
1.Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine. Pazite, da
vodilo kabelskega snopa ostane na svojem mestu.
4. Držalo žarnice odvijte v levo in ga
odstranite iz sestava luči.
Zadnja meglenka ( 1)
Vzvratne luči ( 2)
5. Žarnico iztaknite iz nosilca in vstavite novo.
Zadnja meglenka

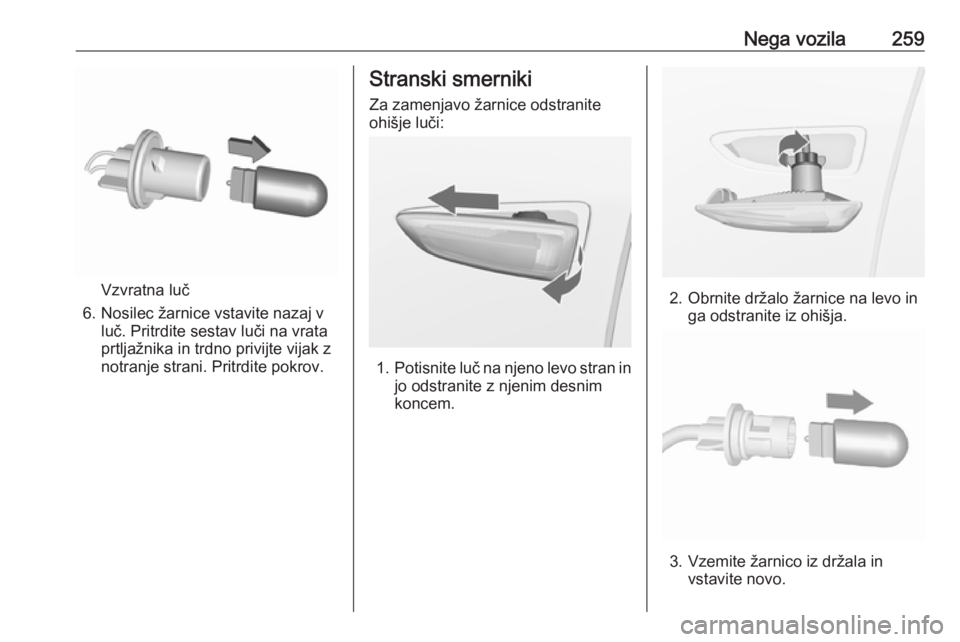

Nega vozila259
Vzvratna luč
6. Nosilec žarnice vstavite nazaj v luč. Pritrdite sestav luči na vrata
prtljažnika in trdno privijte vijak z
notranje strani. Pritrdite pokrov.
Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.

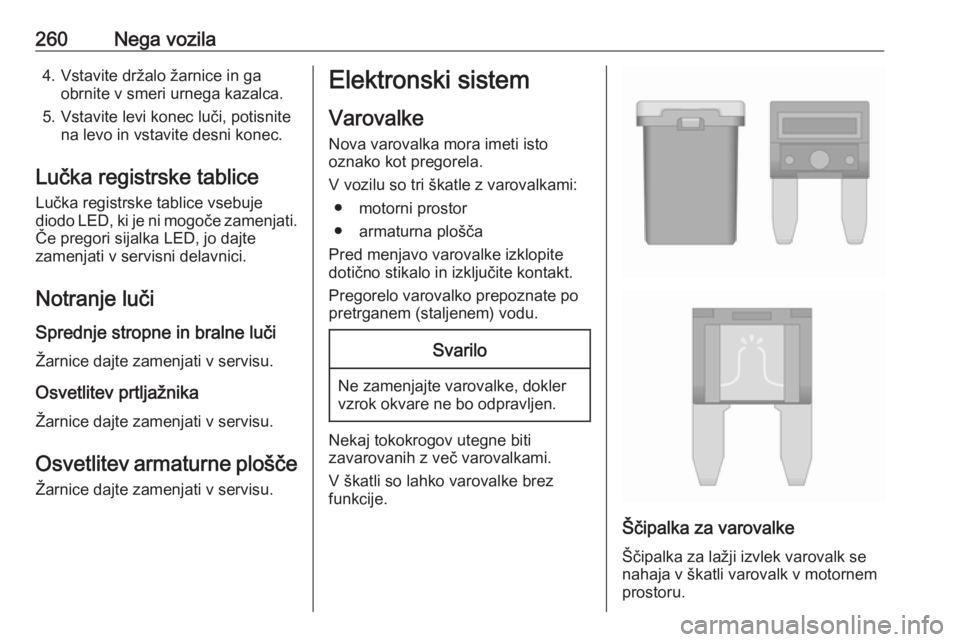

260Nega vozila4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
Lučka registrske tablice vsebuje
diodo LED, ki je ni mogoče zamenjati.
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
Notranje luči
Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev prtljažnika
Žarnice dajte zamenjati v servisu.
Osvetlitev armaturne plošče
Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● motorni prostor
● armaturna plošča
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.Svarilo
Ne zamenjajte varovalke, dokler
vzrok okvare ne bo odpravljen.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.

Nega vozila261
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.

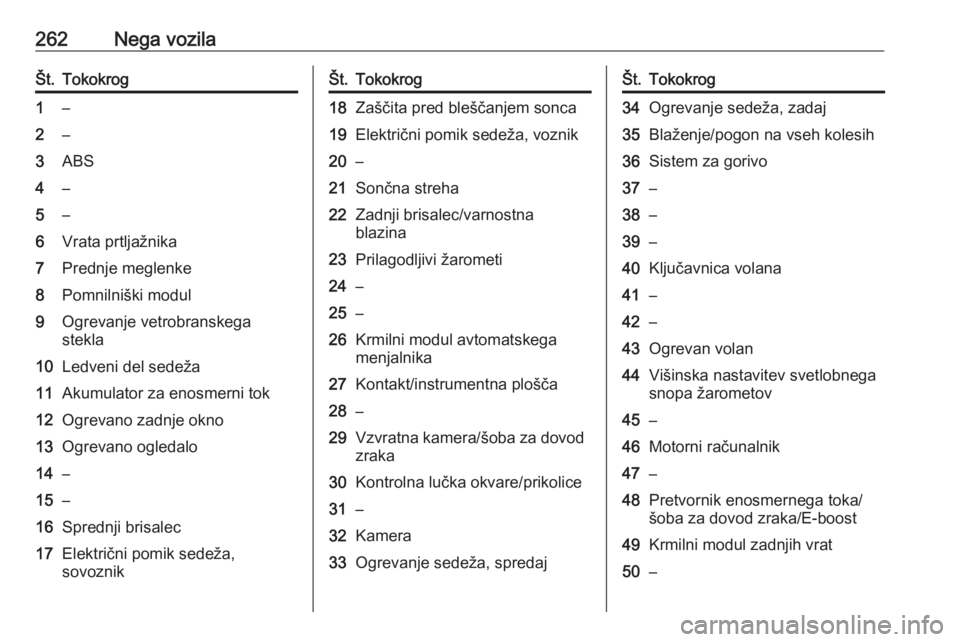

262Nega vozilaŠt.Tokokrog1–2–3ABS4–5–6Vrata prtljažnika7Prednje meglenke8Pomnilniški modul9Ogrevanje vetrobranskega
stekla10Ledveni del sedeža11Akumulator za enosmerni tok12Ogrevano zadnje okno13Ogrevano ogledalo14–15–16Sprednji brisalec17Električni pomik sedeža,
sovoznikŠt.Tokokrog18Zaščita pred bleščanjem sonca19Električni pomik sedeža, voznik20–21Sončna streha22Zadnji brisalec/varnostna
blazina23Prilagodljivi žarometi24–25–26Krmilni modul avtomatskega
menjalnika27Kontakt/instrumentna plošča28–29Vzvratna kamera/šoba za dovod zraka30Kontrolna lučka okvare/prikolice31–32Kamera33Ogrevanje sedeža, spredajŠt.Tokokrog34Ogrevanje sedeža, zadaj35Blaženje/pogon na vseh kolesih36Sistem za gorivo37–38–39–40Ključavnica volana41–42–43Ogrevan volan44Višinska nastavitev svetlobnega
snopa žarometov45–46Motorni računalnik47–48Pretvornik enosmernega toka/
šoba za dovod zraka/E-boost49Krmilni modul zadnjih vrat50–
