Nega vozila263Št.Tokokrog51–52–53–54–55–56Zaganjač57–58–59Levi žaromet (LED)60Ventilator za hlajenje61–62–63–64–65Ogrevanje, prezračevanje,
hlajenje66–67–68–Št.Tokokrog69Desna dolga luč (halogenska)/
desna kratka luč (LED)70Leva dolga luč (halogena)71–72Zaganjač73–74Krmilni modul avtomatskega
menjalnika75Motorni računalnik76Sistem omejevanja izpuha77–78Hupa79Sistem za pranje80–81Motorni računalnik82–83Vžigalna tuljava84Vžigalna tuljava85Pogonski sklopŠt.Tokokrog86–87Grelec dizelskega goriva88Zapora zraka89–90–91–92Črpalka po vrenju93Sistem elektronskega oddajnika94–95Črpalka hladilne tekočine96Grelec dizelskega goriva97–98–99Črpalka hladilne tekočine
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.

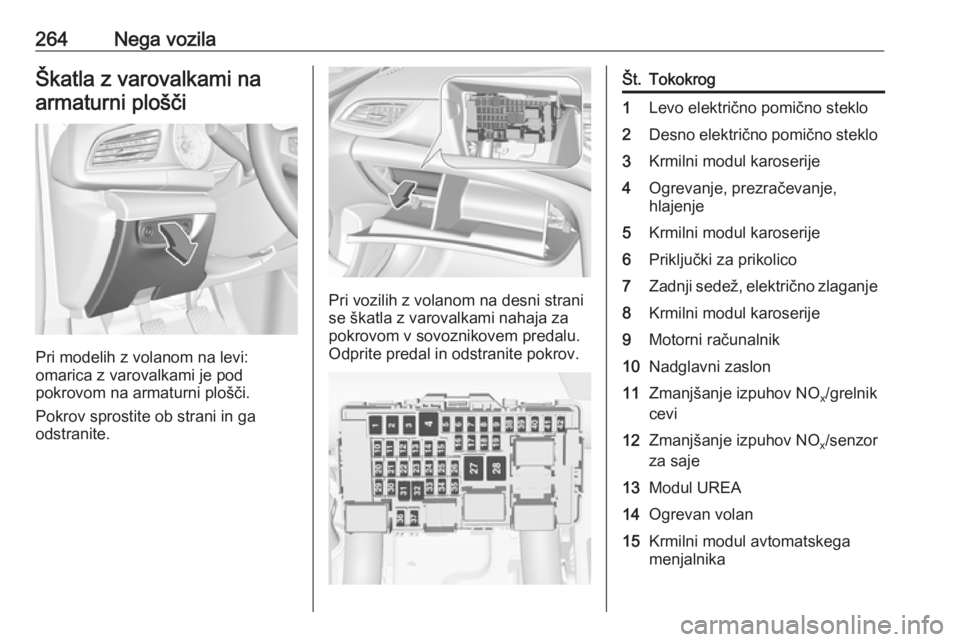

264Nega vozilaŠkatla z varovalkami naarmaturni plošči
Pri modelih z volanom na levi:
omarica z varovalkami je pod
pokrovom na armaturni plošči.
Pokrov sprostite ob strani in ga
odstranite.
Pri vozilih z volanom na desni strani
se škatla z varovalkami nahaja za
pokrovom v sovoznikovem predalu.
Odprite predal in odstranite pokrov.
Št.Tokokrog1Levo električno pomično steklo2Desno električno pomično steklo3Krmilni modul karoserije4Ogrevanje, prezračevanje,
hlajenje5Krmilni modul karoserije6Priključki za prikolico7Zadnji sedež, električno zlaganje8Krmilni modul karoserije9Motorni računalnik10Nadglavni zaslon11Zmanjšanje izpuhov NO x/grelnik
cevi12Zmanjšanje izpuhov NO x/senzor
za saje13Modul UREA14Ogrevan volan15Krmilni modul avtomatskega
menjalnika

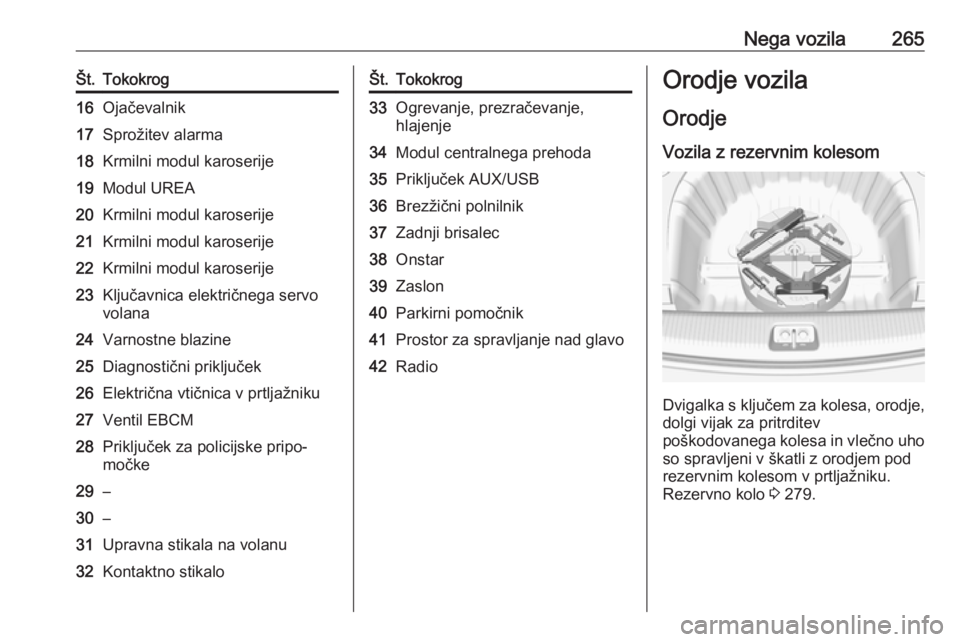

Nega vozila265Št.Tokokrog16Ojačevalnik17Sprožitev alarma18Krmilni modul karoserije19Modul UREA20Krmilni modul karoserije21Krmilni modul karoserije22Krmilni modul karoserije23Ključavnica električnega servo
volana24Varnostne blazine25Diagnostični priključek26Električna vtičnica v prtljažniku27Ventil EBCM28Priključek za policijske pripo‐
močke29–30–31Upravna stikala na volanu32Kontaktno stikaloŠt.Tokokrog33Ogrevanje, prezračevanje,
hlajenje34Modul centralnega prehoda35Priključek AUX/USB36Brezžični polnilnik37Zadnji brisalec38Onstar39Zaslon40Parkirni pomočnik41Prostor za spravljanje nad glavo42RadioOrodje vozila
Orodje Vozila z rezervnim kolesom
Dvigalka s ključem za kolesa, orodje,
dolgi vijak za pritrditev
poškodovanega kolesa in vlečno uho so spravljeni v škatli z orodjem pod
rezervnim kolesom v prtljažniku.
Rezervno kolo 3 279.

266Nega vozilaVozila brez rezervnega kolesa
Izvijač in vlečno uho sta v škatli, ki je
pod talnim pokrovom prtljažnika.
Naprava za popravilo pnevmatik
3 272.
Vozila z zvočniki zvočnega sistema
Izvijač in vlečno uho sta pod talnim
pokrovom prtljažnika, ob delih
prostorskega zvočnega sistema.
Naprava za popravilo pnevmatik
3 272.
Kolesa in pnevmatike
Stanje pnevmatik, stanje platišč
Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru
poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pri temperaturi pod
7 °C, zato naj bodo nameščene na
vseh kolesih.
V voznikovo vidno polje nalepite hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.
Kot zimske pnevmatike so dovoljene
vse dimenzije pnevmatik 3 305.

Nega vozila267Oznake na pnevmatikahNpr. 215/60 R 16 95 H215:širina pnevmatike v mm60:razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R:vrsta pasu: RadialniRF:tip: RunFlat (samopodporna)16:premer platišča v palcih95:oznaka nosilnosti; npr.: 95
ustreza 690 kgH:hitrostna oznaka
Hitrostna oznaka:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izberite pnevmatiko, ki ustreza
največji hitrosti vašega vozila.
Največjo hitrost je mogoče doseči pri
skupni teži vozila z voznikom (75 kg)
in nosilnostjo 125 kg. Dodatna
oprema lahko zmanjša največjo
hitrost vozila.
Zmogljivost 3 299.
Pnevmatike z določeno smerjo
vrtenja
Pnevmatike z označeno smerjo
vrtenja morajo biti nameščene tako,
da se vrtijo v pravilni smeri. Pravilna
smer vrtenja je označena s simbolom (npr. s puščico) na bočnici
pnevmatike.
Tlak v pnevmatikah
Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo. Ne
pozabite preveriti tlaka v rezervnem
kolesu. To velja tudi za vozila s
sistemom za nadzor tlaka v
pnevmatikah.
Odvijte pokrov ventila.
Tlak v pnevmatikah 3 305.
Nalepka s podatki o tlaku v
pnevmatikah na levem stebru vrat
navaja ustrezne tlake polnjenja za
originalne pnevmatike.
Predpisan tlak ustreza tlaku v hladnih
pnevmatikah. Predpisane vrednosti
tlakov veljajo za letne in zimske
pnevmatike.
Pnevmatika rezervnega kolesa naj bo vedno napolnjena s tlakom, ki ustreza
maksimalni obremenitvi vozila.
ECO tlak v pnevmatikah je namenjen
za minimalno porabo goriva.

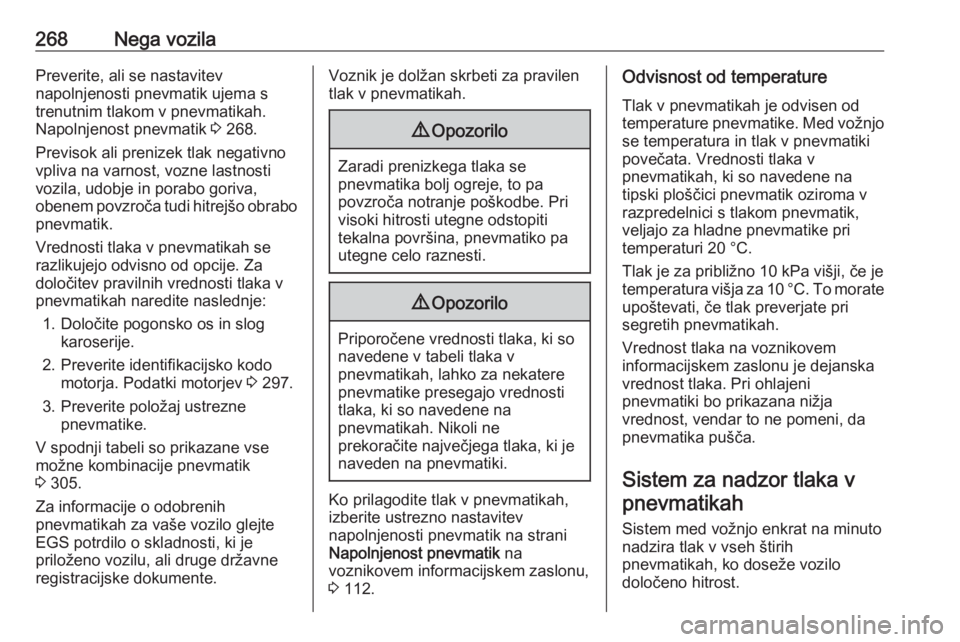

268Nega vozilaPreverite, ali se nastavitev
napolnjenosti pnevmatik ujema s
trenutnim tlakom v pnevmatikah.
Napolnjenost pnevmatik 3 268.
Previsok ali prenizek tlak negativno
vpliva na varnost, vozne lastnosti
vozila, udobje in porabo goriva,
obenem povzroča tudi hitrejšo obrabo pnevmatik.
Vrednosti tlaka v pnevmatikah se razlikujejo odvisno od opcije. Za
določitev pravilnih vrednosti tlaka v
pnevmatikah naredite naslednje:
1. Določite pogonsko os in slog karoserije.
2. Preverite identifikacijsko kodo motorja. Podatki motorjev 3 297.
3. Preverite položaj ustrezne pnevmatike.
V spodnji tabeli so prikazane vse
možne kombinacije pnevmatik
3 305.
Za informacije o odobrenih
pnevmatikah za vaše vozilo glejte
EGS potrdilo o skladnosti, ki je
priloženo vozilu, ali druge državne
registracijske dokumente.Voznik je dolžan skrbeti za pravilen
tlak v pnevmatikah.9 Opozorilo
Zaradi prenizkega tlaka se
pnevmatika bolj ogreje, to pa
povzroča notranje poškodbe. Pri
visoki hitrosti utegne odstopiti
tekalna površina, pnevmatiko pa
utegne celo raznesti.
9 Opozorilo
Priporočene vrednosti tlaka, ki so
navedene v tabeli tlaka v
pnevmatikah, lahko za nekatere
pnevmatike presegajo vrednosti
tlaka, ki so navedene na
pnevmatikah. Nikoli ne
prekoračite največjega tlaka, ki je
naveden na pnevmatiki.
Ko prilagodite tlak v pnevmatikah,
izberite ustrezno nastavitev
napolnjenosti pnevmatik na strani
Napolnjenost pnevmatik na
voznikovem informacijskem zaslonu,
3 112.
Odvisnost od temperature
Tlak v pnevmatikah je odvisen od
temperature pnevmatike. Med vožnjo se temperatura in tlak v pnevmatiki
povečata. Vrednosti tlaka v
pnevmatikah, ki so navedene na
tipski ploščici pnevmatik oziroma v
razpredelnici s tlakom pnevmatik,
veljajo za hladne pnevmatike pri
temperaturi 20 °C.
Tlak je za približno 10 kPa višji, če je
temperatura višja za 10 °C. To morate upoštevati, če tlak preverjate pri
segretih pnevmatikah.
Vrednost tlaka na voznikovem
informacijskem zaslonu je dejanska
vrednost tlaka. Pri ohlajeni
pnevmatiki bo prikazana nižja
vrednost, vendar to ne pomeni, da
pnevmatika pušča.
Sistem za nadzor tlaka v pnevmatikah
Sistem med vožnjo enkrat na minuto nadzira tlak v vseh štirih
pnevmatikah, ko doseže vozilo
določeno hitrost.

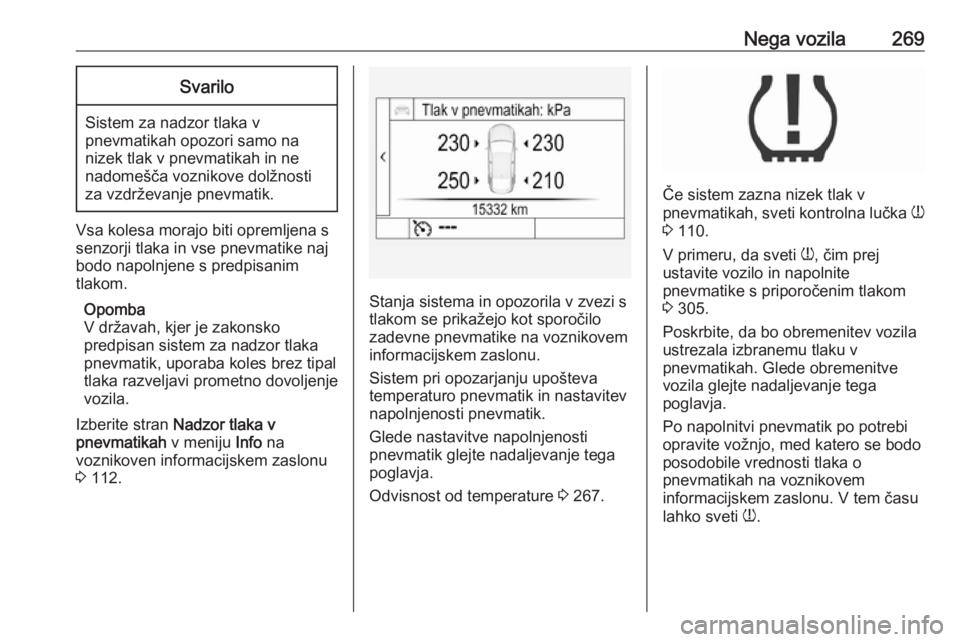

Nega vozila269Svarilo
Sistem za nadzor tlaka v
pnevmatikah opozori samo na
nizek tlak v pnevmatikah in ne
nadomešča voznikove dolžnosti
za vzdrževanje pnevmatik.
Vsa kolesa morajo biti opremljena s
senzorji tlaka in vse pnevmatike naj
bodo napolnjene s predpisanim
tlakom.
Opomba
V državah, kjer je zakonsko
predpisan sistem za nadzor tlaka
pnevmatik, uporaba koles brez tipal
tlaka razveljavi prometno dovoljenje
vozila.
Izberite stran Nadzor tlaka v
pnevmatikah v meniju Info na
voznikoven informacijskem zaslonu
3 112.
Stanja sistema in opozorila v zvezi s
tlakom se prikažejo kot sporočilo
zadevne pnevmatike na voznikovem
informacijskem zaslonu.
Sistem pri opozarjanju upošteva
temperaturo pnevmatik in nastavitev
napolnjenosti pnevmatik.
Glede nastavitve napolnjenosti
pnevmatik glejte nadaljevanje tega
poglavja.
Odvisnost od temperature 3 267.
Če sistem zazna nizek tlak v
pnevmatikah, sveti kontrolna lučka w
3 110.
V primeru, da sveti w, čim prej
ustavite vozilo in napolnite
pnevmatike s priporočenim tlakom
3 305.
Poskrbite, da bo obremenitev vozila
ustrezala izbranemu tlaku v
pnevmatikah. Glede obremenitve
vozila glejte nadaljevanje tega
poglavja.
Po napolnitvi pnevmatik po potrebi
opravite vožnjo, med katero se bodo
posodobile vrednosti tlaka o
pnevmatikah na voznikovem
informacijskem zaslonu. V tem času
lahko sveti w.

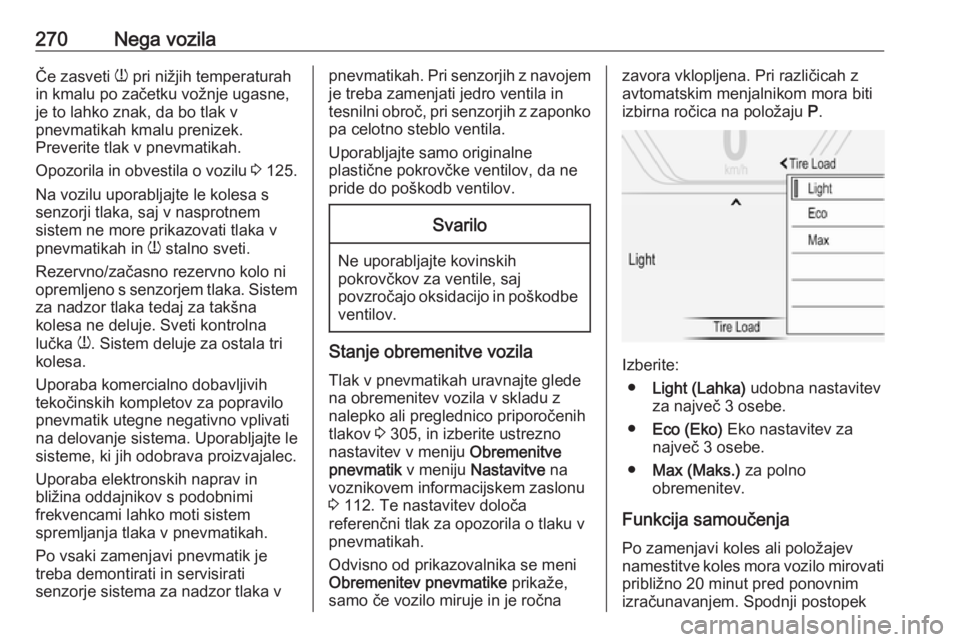

270Nega vozilaČe zasveti w pri nižjih temperaturah
in kmalu po začetku vožnje ugasne,
je to lahko znak, da bo tlak v
pnevmatikah kmalu prenizek.
Preverite tlak v pnevmatikah.
Opozorila in obvestila o vozilu 3 125.
Na vozilu uporabljajte le kolesa s
senzorji tlaka, saj v nasprotnem
sistem ne more prikazovati tlaka v
pnevmatikah in w stalno sveti.
Rezervno/začasno rezervno kolo ni
opremljeno s senzorjem tlaka. Sistem za nadzor tlaka tedaj za takšna
kolesa ne deluje. Sveti kontrolna
lučka w. Sistem deluje za ostala tri
kolesa.
Uporaba komercialno dobavljivih
tekočinskih kompletov za popravilo
pnevmatik utegne negativno vplivati
na delovanje sistema. Uporabljajte le
sisteme, ki jih odobrava proizvajalec.
Uporaba elektronskih naprav in
bližina oddajnikov s podobnimi
frekvencami lahko moti sistem
spremljanja tlaka v pnevmatikah.
Po vsaki zamenjavi pnevmatik je
treba demontirati in servisirati
senzorje sistema za nadzor tlaka vpnevmatikah. Pri senzorjih z navojem
je treba zamenjati jedro ventila in
tesnilni obroč, pri senzorjih z zaponko pa celotno steblo ventila.
Uporabljajte samo originalne
plastične pokrovčke ventilov, da ne
pride do poškodb ventilov.Svarilo
Ne uporabljajte kovinskih pokrovčkov za ventile, saj
povzročajo oksidacijo in poškodbe ventilov.
Stanje obremenitve vozila
Tlak v pnevmatikah uravnajte glede
na obremenitev vozila v skladu z
nalepko ali preglednico priporočenih
tlakov 3 305, in izberite ustrezno
nastavitev v meniju Obremenitve
pnevmatik v meniju Nastavitve na
voznikovem informacijskem zaslonu
3 112. Te nastavitev določa
referenčni tlak za opozorila o tlaku v pnevmatikah.
Odvisno od prikazovalnika se meni
Obremenitev pnevmatike prikaže,
samo če vozilo miruje in je ročna
zavora vklopljena. Pri različicah z
avtomatskim menjalnikom mora biti
izbirna ročica na položaju P.
Izberite:
● Light (Lahka) udobna nastavitev
za največ 3 osebe.
● Eco (Eko) Eko nastavitev za
največ 3 osebe.
● Max (Maks.) za polno
obremenitev.
Funkcija samoučenja
Po zamenjavi koles ali položajev namestitve koles mora vozilo mirovati približno 20 minut pred ponovnim
izračunavanjem. Spodnji postopek
