Vožnja in rokovanje223predmetov, ki so zunaj vodnega
polja kamer, npr. pod odbijači
vozila ali pod vozilom.
Vozila ne vozite ali parkirajte samo s pomočjo sistema panoramskega pogleda.
Vedno preverite okolico vozila,
preden speljete.9 Opozorilo
Prikazane slike so lahko bližje ali
dlje, kot se zdijo. Prikazano
območje je omejeno in predmeti, ki
so blizu odbijačev ali pod njimi, ne bodo prikazani na zaslonu.
9 Opozorilo
Kamere panoramskega pogleda
imajo mrtve kote, zato ne morejo
prikazati vseh predmetov, ki so
blizu vozila. Če zložljivi ogledali
nista pravilno nastavljeni,
panoramski pogled ne bo pravilno prikazan.
Na ilustracijah so mrtvi koti prikazani
kot valjasti deli. Temni predeli so tisti,
ki jih prikaže sistem panoramskega
pogleda.
Omejitve sistemaSvarilo
Za optimalno delovanje sistema je
pomembno, da so objektivi kamer
v sprednji maski, ohišjih zunanjih
ogledal in na med lučkami za
osvetlitev registrske tablice na
vratih prtljažnika vedno čisti.
Operite objektive z vodo in jih
obrišite z mehko krpo.
Objektivov ne čistite s parnimi
čistilniki ali z drugimi
visokotlačnimi čistilniki.
Sistem panoramskega pogleda
morda ne bo deloval pravilno, ko:
● Je okolica temna.
● Sonce ali žarek žarometov sveti neposredno v objektiv kamere.
● Med nočno vožnjo.
● Vreme omejuje vidljivost, na primer v megli, dežju ali snegu.
● Objektiv kamere zastira sneg, led, umazanija, blato ali prah.
● Vozilo vleče prikolico.

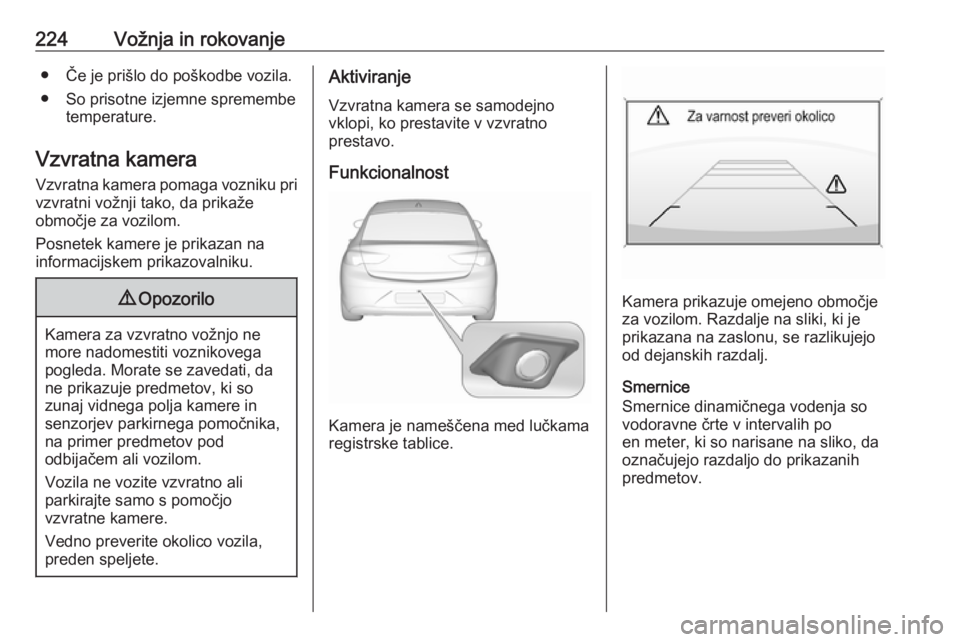

224Vožnja in rokovanje● Če je prišlo do poškodbe vozila.
● So prisotne izjemne spremembe temperature.
Vzvratna kamera
Vzvratna kamera pomaga vozniku pri vzvratni vožnji tako, da prikaže
območje za vozilom.
Posnetek kamere je prikazan na
informacijskem prikazovalniku.9 Opozorilo
Kamera za vzvratno vožnjo ne
more nadomestiti voznikovega
pogleda. Morate se zavedati, da
ne prikazuje predmetov, ki so
zunaj vidnega polja kamere in
senzorjev parkirnega pomočnika,
na primer predmetov pod
odbijačem ali vozilom.
Vozila ne vozite vzvratno ali
parkirajte samo s pomočjo
vzvratne kamere.
Vedno preverite okolico vozila,
preden speljete.
Aktiviranje
Vzvratna kamera se samodejno vklopi, ko prestavite v vzvratno
prestavo.
Funkcionalnost
Kamera je nameščena med lučkama
registrske tablice.
Kamera prikazuje omejeno območje
za vozilom. Razdalje na sliki, ki je prikazana na zaslonu, se razlikujejo
od dejanskih razdalj.
Smernice
Smernice dinamičnega vodenja so
vodoravne črte v intervalih po
en meter, ki so narisane na sliko, da
označujejo razdaljo do prikazanih
predmetov.

Vožnja in rokovanje225

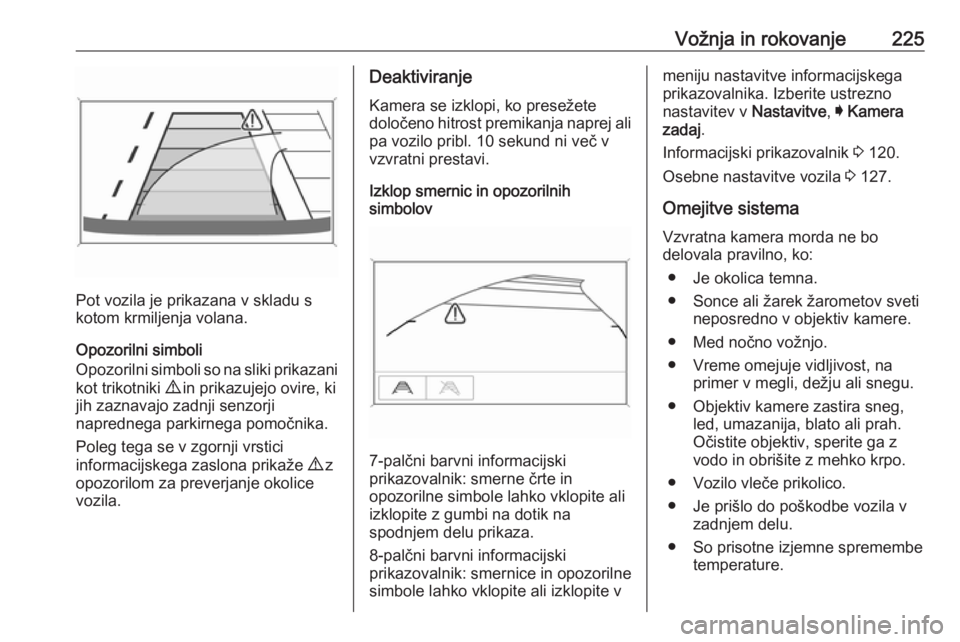

Pot vozila je prikazana v skladu s
kotom krmiljenja volana.
Opozorilni simboli
Opozorilni simboli so na sliki prikazani kot trikotniki 9 in prikazujejo ovire, ki
jih zaznavajo zadnji senzorji naprednega parkirnega pomočnika.
Poleg tega se v zgornji vrstici
informacijskega zaslona prikaže 9 z
opozorilom za preverjanje okolice vozila.
Deaktiviranje
Kamera se izklopi, ko presežete
določeno hitrost premikanja naprej ali
pa vozilo pribl. 10 sekund ni več v
vzvratni prestavi.
Izklop smernic in opozorilnih
simbolov
7-palčni barvni informacijski
prikazovalnik: smerne črte in
opozorilne simbole lahko vklopite ali
izklopite z gumbi na dotik na
spodnjem delu prikaza.
8-palčni barvni informacijski
prikazovalnik: smernice in opozorilne
simbole lahko vklopite ali izklopite v
meniju nastavitve informacijskega
prikazovalnika. Izberite ustrezno
nastavitev v Nastavitve, I Kamera
zadaj .
Informacijski prikazovalnik 3 120.
Osebne nastavitve vozila 3 127.
Omejitve sistema
Vzvratna kamera morda ne bo
delovala pravilno, ko:
● Je okolica temna.
● Sonce ali žarek žarometov sveti neposredno v objektiv kamere.
● Med nočno vožnjo.
● Vreme omejuje vidljivost, na primer v megli, dežju ali snegu.
● Objektiv kamere zastira sneg, led, umazanija, blato ali prah.
Očistite objektiv, sperite ga z
vodo in obrišite z mehko krpo.
● Vozilo vleče prikolico.
● Je prišlo do poškodbe vozila v zadnjem delu.
● So prisotne izjemne spremembe temperature.

226Vožnja in rokovanjeSporočila o napakah so prikazana
skupaj s simbolom 9 v zgornji vrstici
informacijskega prikazovalnika.
Opozorilo za zadnji prečni promet
Poleg vzvratne kamere 3 224
opozarja opozorilo za zadnji prečni
promet na prečni promet z leve ali
desne strani, ko vozite vzvratno. Ko je zaznan prečni promet in je vključena
vzvratna kamera, se na barvnem
informacijskem prikazovalniku
prikaže opozorilni trikotnik s puščico
K , ki kaže smer prometa. Poleg tega
se predvajajo trije piski iz zvočnikov
na ustrezni strani.
Radarska tipala razdalje so
nameščena v zadnjem odbijaču.
9 Opozorilo
Opozorilo za zadnji prečni promet
ne nadomesti voznikovega vida. Upoštevajte, da se predmeti, ki so zunaj senzorjev, npr. pod
odbijačem ali pod vozilom, ne
prikažejo.
Pešci, otroci ali živali se ne
zaznajo.
Pri vzvratni vožnji se ne smete nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Aktiviranje
Opozorilo na zadnji prečni promet se
samodejno vklopi skupaj z vzvratno
kamero, ko izberete vzvratno
prestavo.
Območja zaznavanja
Sistem senzorjev zajema območje
pribl. 20 metrov pod kotom 90° levo in
desno za vozilom. Opozorilo za zadnji

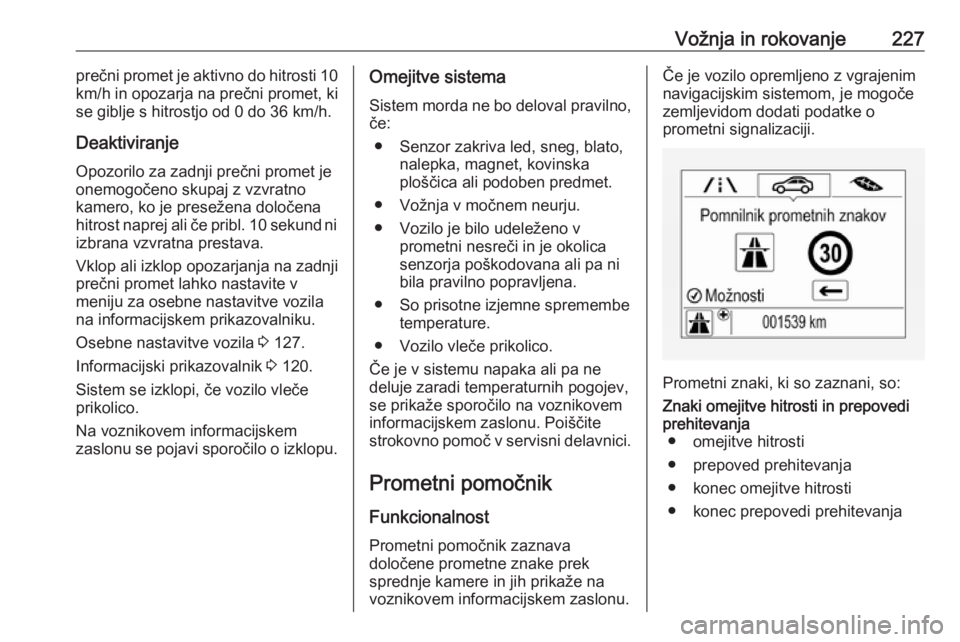

Vožnja in rokovanje227prečni promet je aktivno do hitrosti 10
km/h in opozarja na prečni promet, ki se giblje s hitrostjo od 0 do 36 km/h.
Deaktiviranje Opozorilo za zadnji prečni promet je
onemogočeno skupaj z vzvratno
kamero, ko je presežena določena
hitrost naprej ali če pribl. 10 sekund ni
izbrana vzvratna prestava.
Vklop ali izklop opozarjanja na zadnji
prečni promet lahko nastavite v
meniju za osebne nastavitve vozila na informacijskem prikazovalniku.
Osebne nastavitve vozila 3 127.
Informacijski prikazovalnik 3 120.
Sistem se izklopi, če vozilo vleče
prikolico.
Na voznikovem informacijskem
zaslonu se pojavi sporočilo o izklopu.Omejitve sistema
Sistem morda ne bo deloval pravilno,
če:
● Senzor zakriva led, sneg, blato, nalepka, magnet, kovinska
ploščica ali podoben predmet.
● Vožnja v močnem neurju.
● Vozilo je bilo udeleženo v prometni nesreči in je okolica
senzorja poškodovana ali pa ni
bila pravilno popravljena.
● So prisotne izjemne spremembe temperature.
● Vozilo vleče prikolico.
Če je v sistemu napaka ali pa ne deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu. Poiščite
strokovno pomoč v servisni delavnici.
Prometni pomočnik
Funkcionalnost Prometni pomočnik zaznava
določene prometne znake prek
sprednje kamere in jih prikaže na voznikovem informacijskem zaslonu.Če je vozilo opremljeno z vgrajenim
navigacijskim sistemom, je mogoče
zemljevidom dodati podatke o
prometni signalizaciji.
Prometni znaki, ki so zaznani, so:
Znaki omejitve hitrosti in prepovedi
prehitevanja ● omejitve hitrosti
● prepoved prehitevanja
● konec omejitve hitrosti
● konec prepovedi prehitevanja

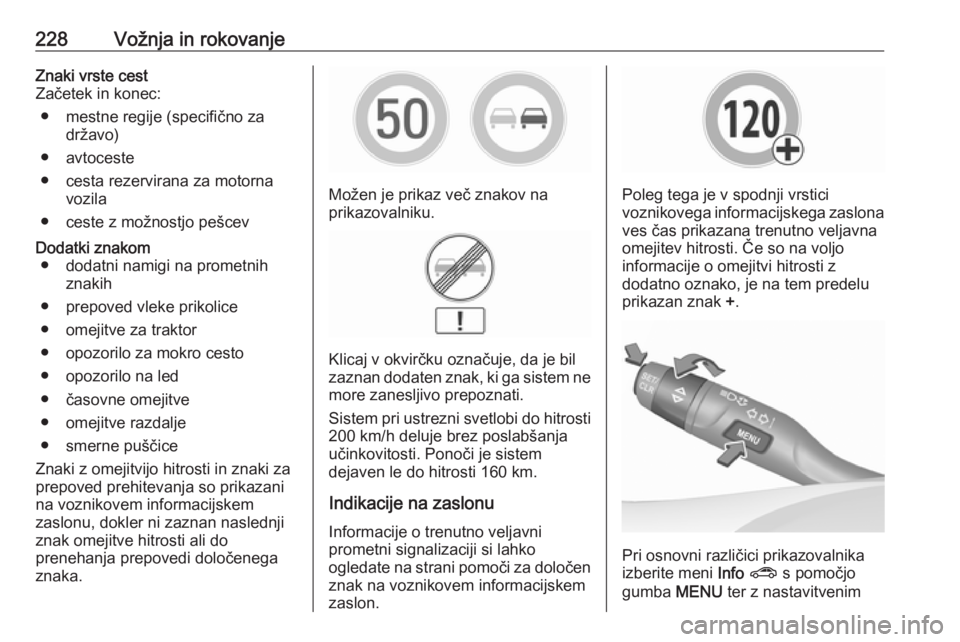

228Vožnja in rokovanjeZnaki vrste cest
Začetek in konec:
● mestne regije (specifično za državo)
● avtoceste
● cesta rezervirana za motorna vozila
● ceste z možnostjo pešcevDodatki znakom ● dodatni namigi na prometnih znakih
● prepoved vleke prikolice
● omejitve za traktor
● opozorilo za mokro cesto
● opozorilo na led
● časovne omejitve
● omejitve razdalje
● smerne puščice
Znaki z omejitvijo hitrosti in znaki za
prepoved prehitevanja so prikazani
na voznikovem informacijskem
zaslonu, dokler ni zaznan naslednji
znak omejitve hitrosti ali do
prenehanja prepovedi določenega
znaka.
Možen je prikaz več znakov na
prikazovalniku.
Klicaj v okvirčku označuje, da je bil
zaznan dodaten znak, ki ga sistem ne more zanesljivo prepoznati.
Sistem pri ustrezni svetlobi do hitrosti
200 km/h deluje brez poslabšanja
učinkovitosti. Ponoči je sistem
dejaven le do hitrosti 160 km.
Indikacije na zaslonu
Informacije o trenutno veljavni
prometni signalizaciji si lahko
ogledate na strani pomoči za določen znak na voznikovem informacijskem
zaslon.
Poleg tega je v spodnji vrstici
voznikovega informacijskega zaslona
ves čas prikazana trenutno veljavna
omejitev hitrosti. Če so na voljo
informacije o omejitvi hitrosti z
dodatno oznako, je na tem predelu
prikazan znak +.
Pri osnovni različici prikazovalnika
izberite meni Info ? s pomočjo
gumba MENU ter z nastavitvenim

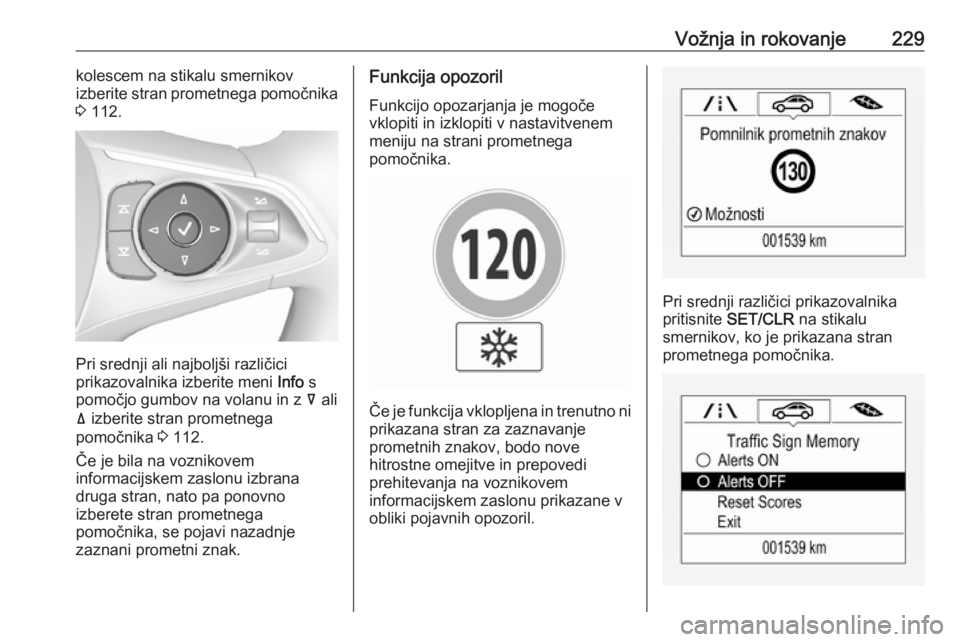

Vožnja in rokovanje229kolescem na stikalu smernikov
izberite stran prometnega pomočnika
3 112.
Pri srednji ali najboljši različici
prikazovalnika izberite meni Info s
pomočjo gumbov na volanu in z å ali
ä izberite stran prometnega
pomočnika 3 112.
Če je bila na voznikovem
informacijskem zaslonu izbrana
druga stran, nato pa ponovno
izberete stran prometnega
pomočnika, se pojavi nazadnje
zaznani prometni znak.
Funkcija opozoril
Funkcijo opozarjanja je mogoče
vklopiti in izklopiti v nastavitvenem
meniju na strani prometnega
pomočnika.
Če je funkcija vklopljena in trenutno ni prikazana stran za zaznavanje
prometnih znakov, bodo nove
hitrostne omejitve in prepovedi
prehitevanja na voznikovem
informacijskem zaslonu prikazane v
obliki pojavnih opozoril.
Pri srednji različici prikazovalnika
pritisnite SET/CLR na stikalu
smernikov, ko je prikazana stran prometnega pomočnika.

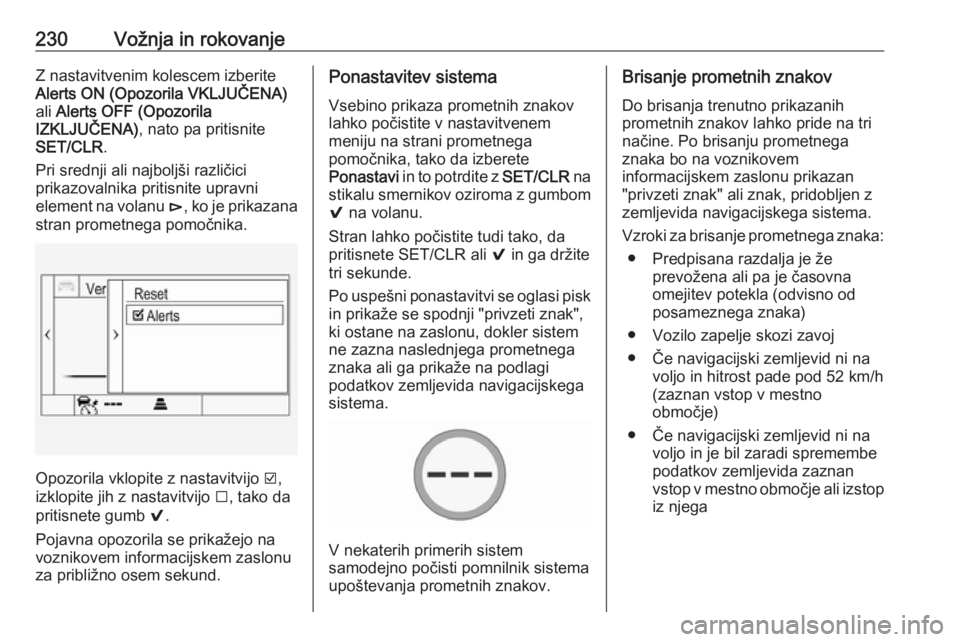

230Vožnja in rokovanjeZ nastavitvenim kolescem izberite
Alerts ON (Opozorila VKLJUČENA)
ali Alerts OFF (Opozorila
IZKLJUČENA) , nato pa pritisnite
SET/CLR .
Pri srednji ali najboljši različici
prikazovalnika pritisnite upravni
element na volanu é, ko je prikazana
stran prometnega pomočnika.
Opozorila vklopite z nastavitvijo J,
izklopite jih z nastavitvijo I, tako da
pritisnete gumb 9.
Pojavna opozorila se prikažejo na
voznikovem informacijskem zaslonu
za približno osem sekund.
Ponastavitev sistema
Vsebino prikaza prometnih znakov
lahko počistite v nastavitvenem
meniju na strani prometnega
pomočnika, tako da izberete
Ponastavi in to potrdite z SET/CLR na
stikalu smernikov oziroma z gumbom 9 na volanu.
Stran lahko počistite tudi tako, da pritisnete SET/CLR ali 9 in ga držite
tri sekunde.
Po uspešni ponastavitvi se oglasi pisk
in prikaže se spodnji "privzeti znak",
ki ostane na zaslonu, dokler sistem
ne zazna naslednjega prometnega
znaka ali ga prikaže na podlagi
podatkov zemljevida navigacijskega
sistema.
V nekaterih primerih sistem
samodejno počisti pomnilnik sistema
upoštevanja prometnih znakov.
Brisanje prometnih znakov
Do brisanja trenutno prikazanih
prometnih znakov lahko pride na tri
načine. Po brisanju prometnega
znaka bo na voznikovem
informacijskem zaslonu prikazan
"privzeti znak" ali znak, pridobljen z
zemljevida navigacijskega sistema.
Vzroki za brisanje prometnega znaka: ● Predpisana razdalja je že prevožena ali pa je časovna
omejitev potekla (odvisno od
posameznega znaka)
● Vozilo zapelje skozi zavoj
● Če navigacijski zemljevid ni na voljo in hitrost pade pod 52 km/h
(zaznan vstop v mestno
območje)
● Če navigacijski zemljevid ni na voljo in je bil zaradi spremembepodatkov zemljevida zaznanvstop v mestno območje ali izstop
iz njega
