2017.75 OPEL INSIGNIA BREAK Gebruikershandleiding (in Dutch)

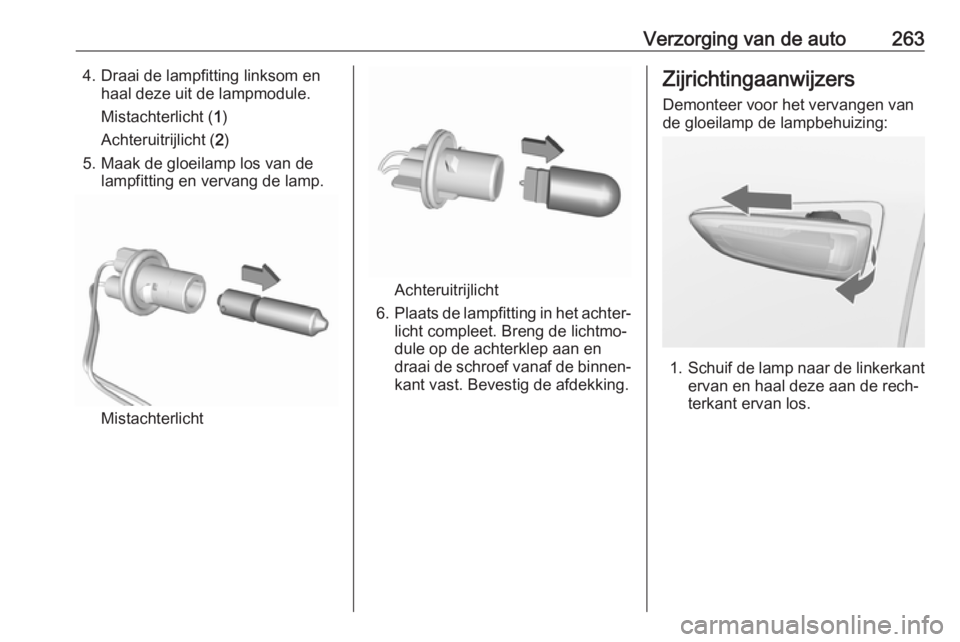

Verzorging van de auto2634. Draai de lampfitting linksom enhaal deze uit de lampmodule.
Mistachterlicht ( 1)
Achteruitrijlicht ( 2)
5. Maak de gloeilamp los van de lampfitting en vervang de lamp.
Mistachterlicht
Achteruitrijlicht
6. Plaats de lampfitting in het achter‐
licht compleet. Breng de lichtmo‐
dule op de achterklep aan en
draai de schroef vanaf de binnen‐ kant vast. Bevestig de afdekking.
Zijrichtingaanwijzers
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.

264Verzorging van de auto
2. Draai de lamphouder linksom uitde behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting De kentekenverlichting is uitgevoerd
met LED's en kan niet worden vervan‐
gen. Laat defecte leds door een werk‐ plaats vervangen.
Binnenverlichting Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats
laten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats
laten vervangen.
Instrumentenverlichting Gloeilampen door een werkplaats
laten vervangen.Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● motorruimte
● instrumentenpaneel
Alvorens een zekering te vervangen, de desbetreffende schakelaar en de
ontsteking uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.Voorzichtig
Vervang de zekering niet totdat de oorzaak van de storing is verhol‐
pen.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.

Verzorging van de auto265
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los en verwijder het.

266Verzorging van de autoNr.Stroomkring1–2–3ABS4–5–6Achterklep7Mistlampen8Geheugenmodule9Verwarmde voorruit10Lendensteun stoel11DC/DC-accu12Verwarmbare achterruit13Spiegelverwarming14–15–16Ruitenwisser voor17Elektrisch bediende stoel,
passagier18ZonneschermNr.Stroomkring19Elektrisch bediende stoel,
bestuurder20–21Zonnedak22Achterruitenwisser/airbag23Adaptief rijlicht (AFL)24–25–26Transmissieregelmodule27Contact/instrumentenpaneel28–29Achteruitkijkcamera/lucht‐
rooster30Storingsindicatielamp/
aanhanger31–32Camera33Stoelverwarming voor34Stoelverwarming achter35Demping/aandrijving op alle
wielen

Verzorging van de auto267Nr.Stroomkring36Brandstofsysteem37–38–39–40Stuurslot41–42–43Verwarmd stuurwiel44Koplampverstelling45–46Motorregelmodule47–48DC/DC-omvormer/luchtrooster/
E-Boost49Regelmodule achterdeuren50–51–52–53–54–Nr.Stroomkring55–56Startmotor57–58–59Koplamp links (LED)60Koelventilator61–62–63–64–65Verwarming en ventilatie66–67–68–69Grootlicht rechts (halogeen)/
koplamp rechts (LED)70Grootlicht links (halogeen)71–72Startmotor73–Nr.Stroomkring74Transmissieregelmodule75Motorregelmodule76Emissiereductiesysteem77–78Claxon79Ruitensproeier80–81Motorregelmodule82–83Bobine84Bobine85Aandrijflijn86–87Verwarming dieselbrandstof88Ventilatieklep89–90–91–92Nadraaipomp93Elektronisch sleutelsysteem

268Verzorging van de autoNr.Stroomkring94–95Koelvloeistofpomp96Verwarming dieselbrandstof97–98–99Koelvloeistofpomp
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit de
zekeringhouder achter een afdekking in het instrumentenpaneel.
Klik de afdekking aan de zijkant los en
verwijder deze.
Bij rechtsgestuurde auto's zit de
zekeringenkast achter een deksel in
het handschoenenkastje. Open het
handschoenenkastje en verwijder het deksel.

Verzorging van de auto269Nr.Stroomkring1Elektrisch bediende ruit links2Elektrisch bediende ruit rechts3Carrosserieregelmodule4Aircoventilator5Carrosserieregelmodule6Aanhangervoorzieningen7Elektrisch neerklapbare achter‐
bank8Carrosserieregelmodule9Motorregelmodule10Head-updisplay11NO x-reductie/leidingverwarming12NO
x-reductie/roetsensor13AdBlue-module14Verwarmd stuurwiel15Transmissieregelmodule16Versterker17Alarm18Carrosserieregelmodule19AdBlue-moduleNr.Stroomkring20Carrosserieregelmodule21Carrosserieregelmodule22Carrosserieregelmodule23Elektrisch stuurslot24Airbag25Diagnosestekker26Stekkerdoos bagageruimte27EBCM-klep28Politievoorziening29–30–31Stuurbedieningsknoppen32Contactslot33Verwarming en ventilatie34Centrale gateway-module35AUX-/USB-stekker36Draadloze oplader37Achterruitenwisser38Onstar39DisplayNr.Stroomkring40Parkeerhulp41Dakconsole42Radio

270Verzorging van de autoBoordgereedschapGereedschap Auto's met reservewiel
De krik met de wielsleutel, het
gereedschap, een verlengbout voor
het bevestigen van een beschadigd
wiel en het sleepoog worden in de
gereedschapskist onder het reserve‐
wiel in de bagageruimte geplaatst.
Reservewiel 3 284.
Auto's zonder reservewiel
De schroevendraaier en het sleepoog
zitten in een doos onder de vloerplaat
in de bagageruimte.
Bandenreparatieset 3 277.
Auto's met audioluidsprekersysteem
De schroevendraaier en het sleepoog
zitten onder de vloerplaat in de baga‐
geruimte, naast het ronde gedeelte
van het luidsprekersysteem.
Bandenreparatieset 3 277.
