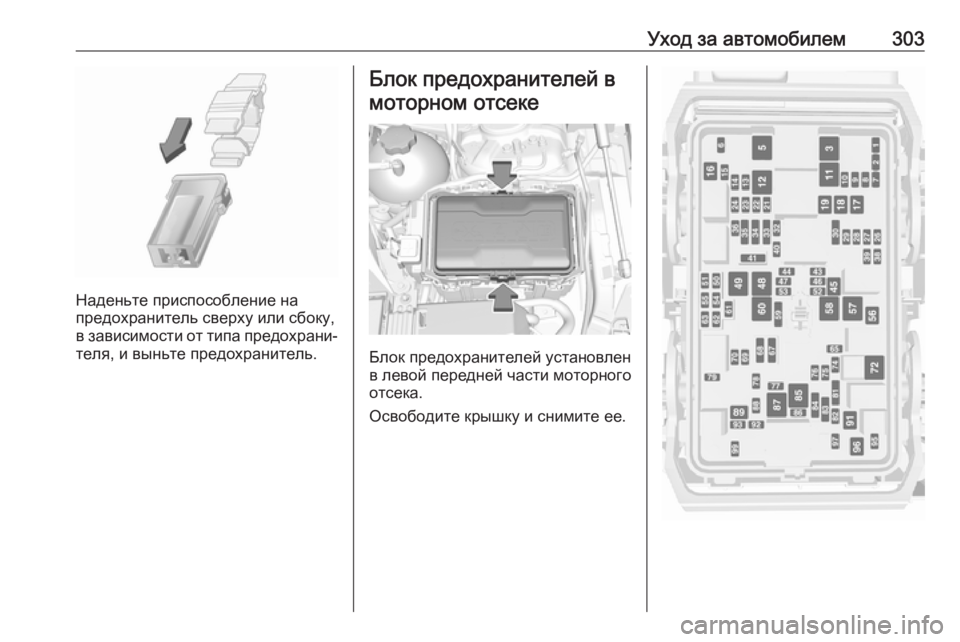

Уход за автомобилем303
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.

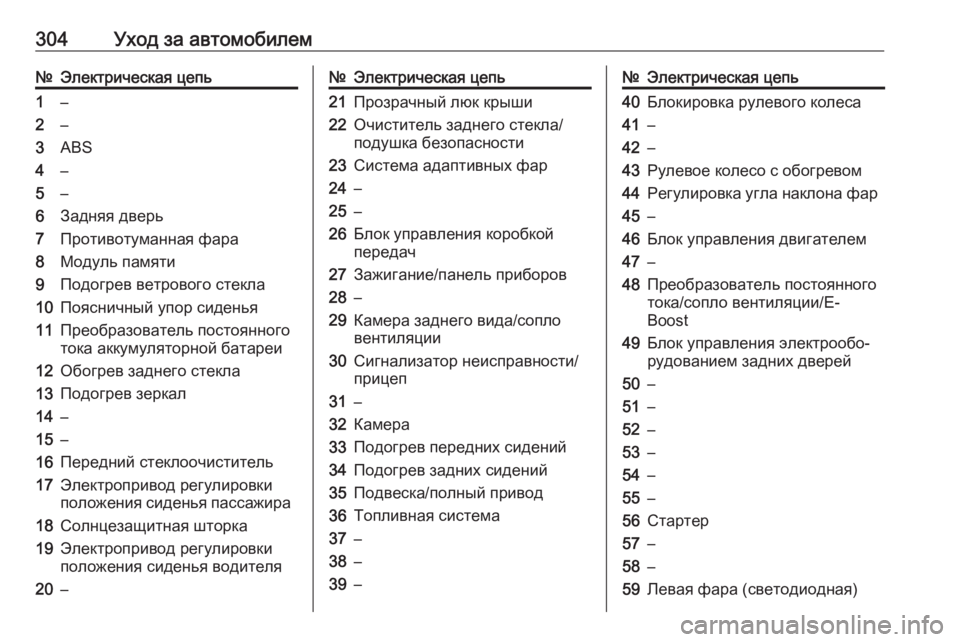

304Уход за автомобилем№Электрическая цепь1–2–3ABS4–5–6Задняя дверь7Противотуманная фара8Модуль памяти9Подогрев ветрового стекла10Поясничный упор сиденья11Преобразователь постоянного
тока аккумуляторной батареи12Обогрев заднего стекла13Подогрев зеркал14–15–16Передний стеклоочиститель17Электропривод регулировки
положения сиденья пассажира18Солнцезащитная шторка19Электропривод регулировки
положения сиденья водителя20–№Электрическая цепь21Прозрачный люк крыши22Очиститель заднего стекла/
подушка безопасности23Система адаптивных фар24–25–26Блок управления коробкой
передач27Зажигание/панель приборов28–29Камера заднего вида/сопло
вентиляции30Сигнализатор неисправности/
прицеп31–32Камера33Подогрев передних сидений34Подогрев задних сидений35Подвеска/полный привод36Топливная система37–38–39–№Электрическая цепь40Блокировка рулевого колеса41–42–43Рулевое колесо с обогревом44Регулировка угла наклона фар45–46Блок управления двигателем47–48Преобразователь постоянного
тока/сопло вентиляции/E-
Boost49Блок управления электрообо‐
рудованием задних дверей50–51–52–53–54–55–56Стартер57–58–59Левая фара (светодиодная)

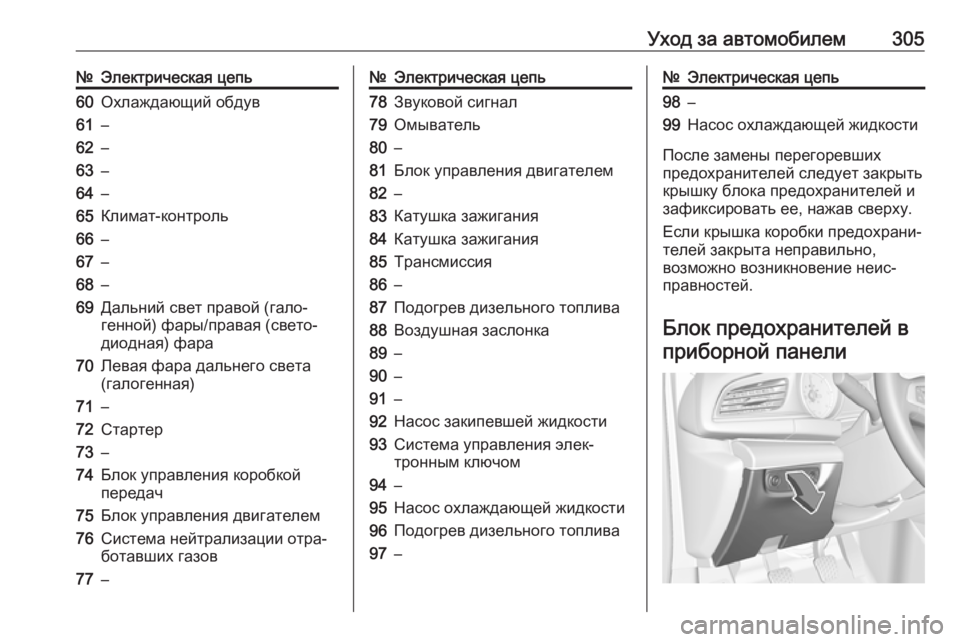

Уход за автомобилем305№Электрическая цепь60Охлаждающий обдув61–62–63–64–65Климат-контроль66–67–68–69Дальний свет правой (гало‐
генной) фары/правая (свето‐
диодная) фара70Левая фара дальнего света
(галогенная)71–72Стартер73–74Блок управления коробкой передач75Блок управления двигателем76Система нейтрализации отра‐
ботавших газов77–№Электрическая цепь78Звуковой сигнал79Омыватель80–81Блок управления двигателем82–83Катушка зажигания84Катушка зажигания85Трансмиссия86–87Подогрев дизельного топлива88Воздушная заслонка89–90–91–92Насос закипевшей жидкости93Система управления элек‐
тронным ключом94–95Насос охлаждающей жидкости96Подогрев дизельного топлива97–№Электрическая цепь98–99Насос охлаждающей жидкости
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в приборной панели

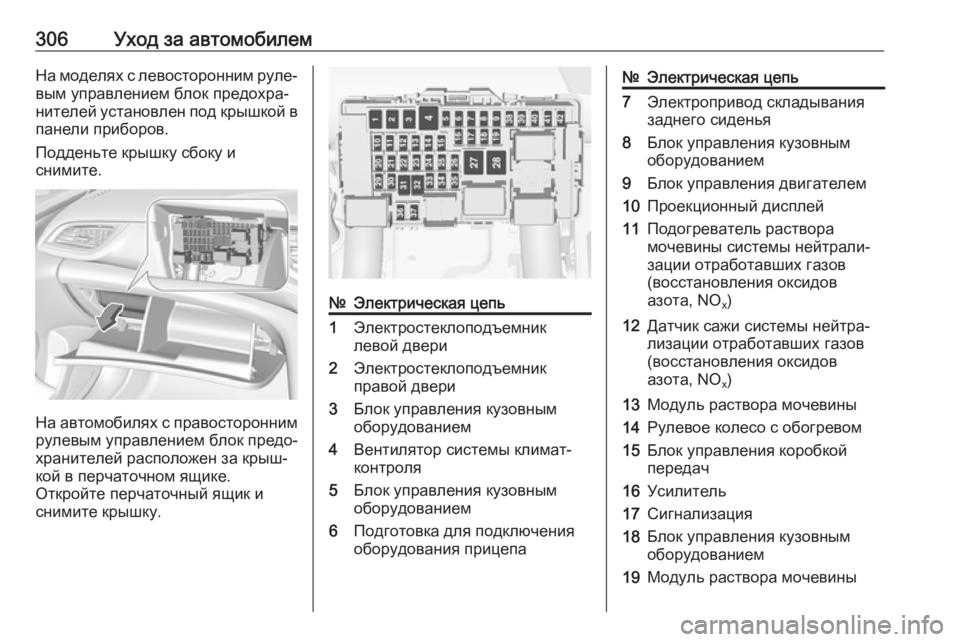

306Уход за автомобилемНа моделях с левосторонним руле‐
вым управлением блок предохра‐
нителей установлен под крышкой в панели приборов.
Подденьте крышку сбоку и
снимите.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике.
Откройте перчаточный ящик и
снимите крышку.
№Электрическая цепь1Электростеклоподъемник
левой двери2Электростеклоподъемник
правой двери3Блок управления кузовным
оборудованием4Вентилятор системы климат-
контроля5Блок управления кузовным
оборудованием6Подготовка для подключения
оборудования прицепа№Электрическая цепь7Электропривод складывания
заднего сиденья8Блок управления кузовным
оборудованием9Блок управления двигателем10Проекционный дисплей11Подогреватель раствора
мочевины системы нейтрали‐
зации отработавших газов
(восстановления оксидов
азота, NO x)12Датчик сажи системы нейтра‐
лизации отработавших газов
(восстановления оксидов
азота, NO x)13Модуль раствора мочевины14Рулевое колесо с обогревом15Блок управления коробкой
передач16Усилитель17Сигнализация18Блок управления кузовным
оборудованием19Модуль раствора мочевины

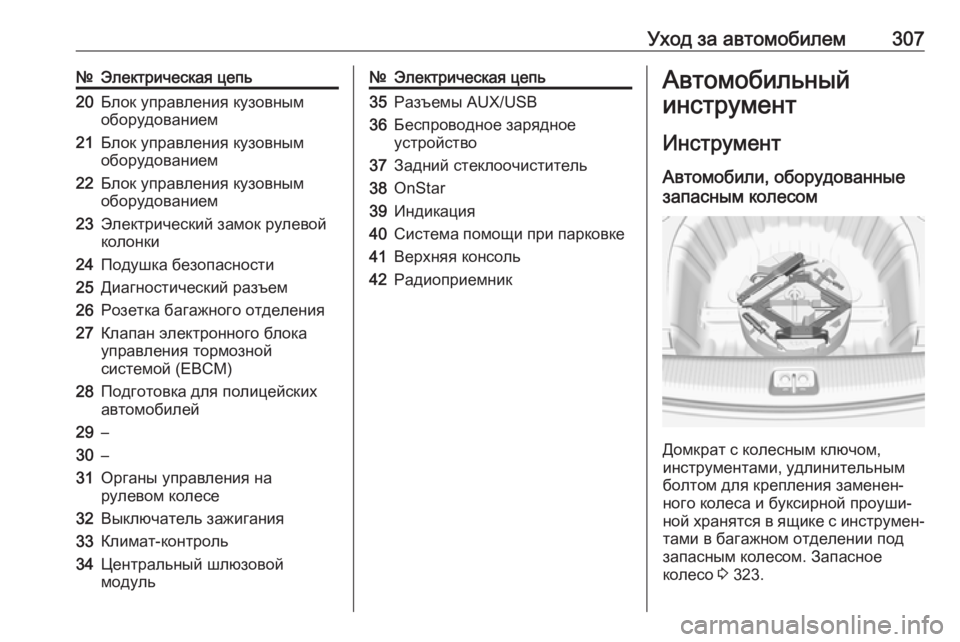

Уход за автомобилем307№Электрическая цепь20Блок управления кузовным
оборудованием21Блок управления кузовным
оборудованием22Блок управления кузовным
оборудованием23Электрический замок рулевой
колонки24Подушка безопасности25Диагностический разъем26Розетка багажного отделения27Клапан электронного блока
управления тормозной
системой (EBCM)28Подготовка для полицейских
автомобилей29–30–31Органы управления на
рулевом колесе32Выключатель зажигания33Климат-контроль34Центральный шлюзовой
модуль№Электрическая цепь35Разъемы AUX/USB36Беспроводное зарядное
устройство37Задний стеклоочиститель38OnStar39Индикация40Система помощи при парковке41Верхняя консоль42РадиоприемникАвтомобильный
инструмент
Инструмент Автомобили, оборудованные
запасным колесом
Домкрат с колесным ключом,
инструментами, удлинительным
болтом для крепления заменен‐
ного колеса и буксирной проуши‐
ной хранятся в ящике с инструмен‐ тами в багажном отделении под
запасным колесом. Запасное
колесо 3 323.

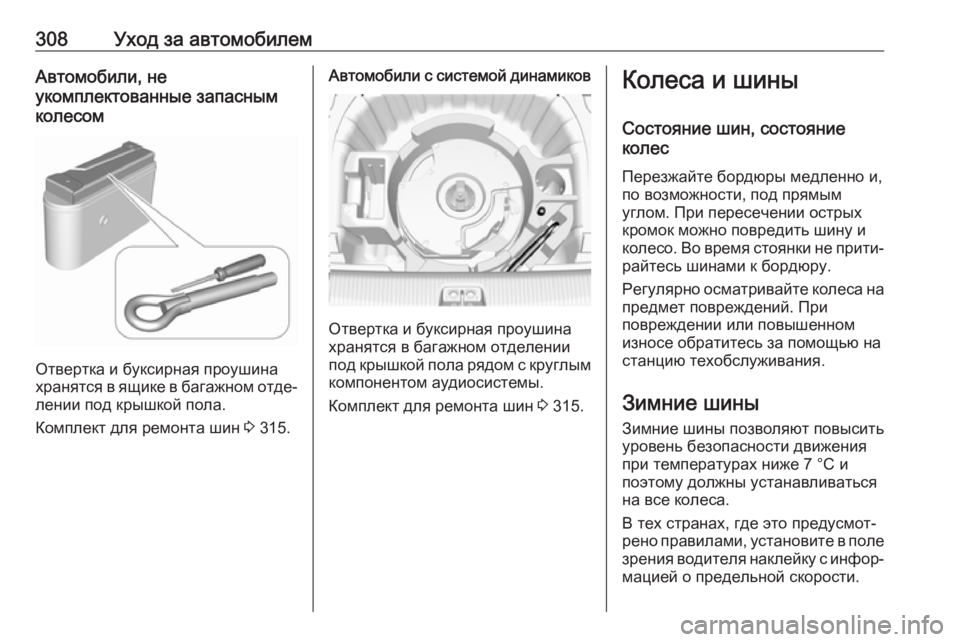

308Уход за автомобилемАвтомобили, не
укомплектованные запасным
колесом
Отвертка и буксирная проушина
хранятся в ящике в багажном отде‐ лении под крышкой пола.
Комплект для ремонта шин 3 315.
Автомобили с системой динамиков
Отвертка и буксирная проушина
хранятся в багажном отделении
под крышкой пола рядом с круглым компонентом аудиосистемы.
Комплект для ремонта шин 3 315.
Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,по возможности, под прямым
углом. При пересечении острых
кромок можно повредить шину и
колесо. Во время стоянки не прити‐ райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Зимние шины
Зимние шины позволяют повысить уровень безопасности движенияпри температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐мацией о предельной скорости.

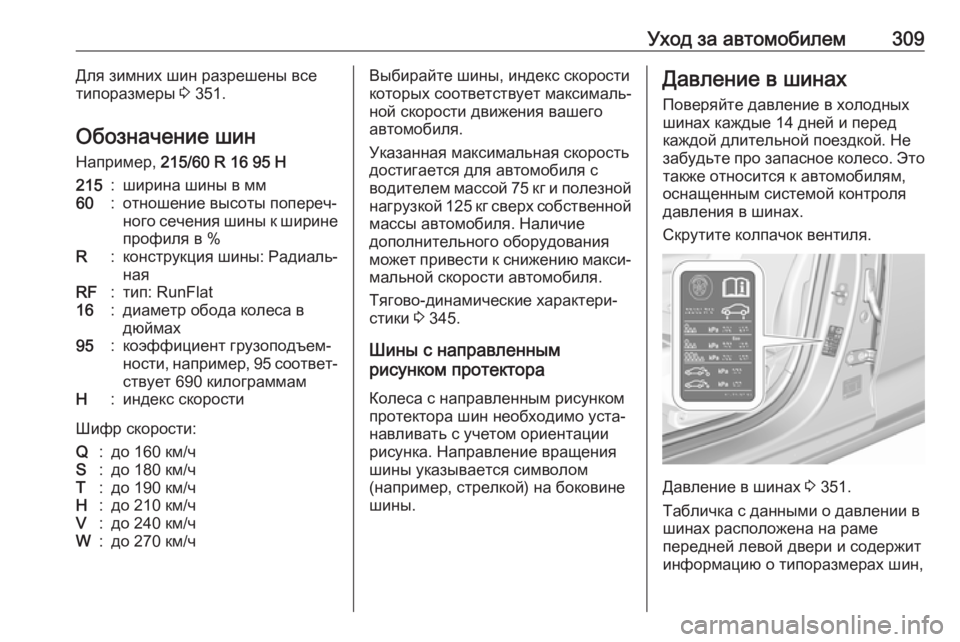

Уход за автомобилем309Для зимних шин разрешены все
типоразмеры 3 351.
Обозначение шин
Например, 215/60 R 16 95 H215:ширина шины в мм60:отношение высоты попереч‐
ного сечения шины к ширине
профиля в %R:конструкция шины: Радиаль‐ наяRF:тип: RunFlat16:диаметр обода колеса в
дюймах95:коэффициент грузоподъем‐
ности, например, 95 соответ‐
ствует 690 килограммамH:индекс скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/чВыбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего
автомобиля.
Указанная максимальная скорость
достигается для автомобиля с
водителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие
дополнительного оборудования
может привести к снижению макси‐ мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 345.
Шины с направленным
рисунком протектора
Колеса с направленным рисунком
протектора шин необходимо уста‐
навливать с учетом ориентации
рисунка. Направление вращения
шины указывается символом
(например, стрелкой) на боковине шины.Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед
каждой длительной поездкой. Не
забудьте про запасное колесо. Это также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Скрутите колпачок вентиля.
Давление в шинах 3 351.
Табличка с данными о давлении в
шинах расположена на раме
передней левой двери и содержит
информацию о типоразмерах шин,

310Уход за автомобилемустановленных изготовителем
автомобиля, и о рекомендованном
давлении воздуха в шинах.
Данные о давлении приведены для
холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Система поддержания давления в
шинах ECO позволяет макси‐
мально снизить расход топлива.
Убедитесь, что выбранное значе‐
ние параметра нагрузки на шины
соответствует давлению воздуха в
шинах. Нагрузка на шины 3 311.
При неправильном давлении в
шинах снижается безопасность, ухудшаются ходовые качества,
комфортность, расход топлива и
увеличивается износ шин.
Давление в шинах меняется в зави‐
симости от многих параметров.
Чтобы определить правильные
давления в шинах, выполните
изложенную ниже процедуру:1. Определите количество веду‐ щих мостов и тип кузова.
2. Выберите идентификационный код двигателя. Параметры
двигателя 3 343.
3. Выберите размер шин.
В таблицах давлений в шинах
приведены все возможные
варианты шин 3 351.
Тип шин, утвержденный для
вашего автомобиля, указан в
сертификате соответствия ЕС на
ваш автомобиль или в других реги‐ страционных документах.
Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐
вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление
может привести к сильному
нагреву шин и их внутренним повреждениям, способным
вызвать расслоение протек‐
тора, а на высокой скорости
даже разрыв шины.
9 Предупреждение
Для некоторых моделей шин
рекомендованное давление
накачки, указанное в таблице,
может превосходить макси‐
мальное давление, указанное
на шине. Ни в коем случае не
превышайте максимальное
давление, указанное на шине.
Доведя давление воздуха в шинах
до нормы, выберите соответствую‐
щее ему значение параметра в
меню « Нагрузка на шины » на
дисплее информационного центра водителя, 3 127.
Зависимость от температуры
Давление воздуха зависит от
температуры шины. Во время
движения шина разогревается, и
давление в ней увеличивается.
Давление в шинах, указанное на
наклейке и в таблице с данными о
давлении в шинах, приводится для температуры 20 °C.
