2017.75 OPEL INSIGNIA BREAK Инструкция по эксплуатации (in Russian)

Уход за автомобилем2952. Выкрутите винт и снимитенакладку.
3. Выкрутите три винта и извле‐ките фару в сборе, вытянув ее
вперед.
4. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фары.
5. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
6. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
7. Вставьте патрон в корпус фары
и поверните его по часовой
стрелке, чтобы зафиксировать.
8. Установите фару в сборе и закрепите ее тремя винтами.
9. Установите накладку и затя‐ните винт.
10. Установите и зафиксируйте крышку.
Задние фонари Задние фонари и стоп-сигналы
выполнены по светодиодной
технологии. В случае выхода их из
строя необходимо обратиться в
сервисный центр для замены.
5-дверный хэтчбэк
Фонарь в кузове
1. Снимите заглушку на соответ‐ ствующей стороне.

296Уход за автомобилем
2. Вручную отвернуть две пласт‐массовые крепежные гайки
изнутри.
3. Снимите задний фонарь в сборе, аккуратно вынув его из
ниши. Следите за тем, чтобы
жгут проводов оставался на
своем месте.
4. Поверните патрон лампы указа‐
теля поворота против часовой
стрелки, чтобы извлечь его из
фонаря.
5. Выкрутите и замените лампу указателя поворота.
6. Установите патрон лампы в фонарь.
7. Установите фонарь на место и затяните крепежные гайки
изнутри багажного отделения.
Установить крышку на место.

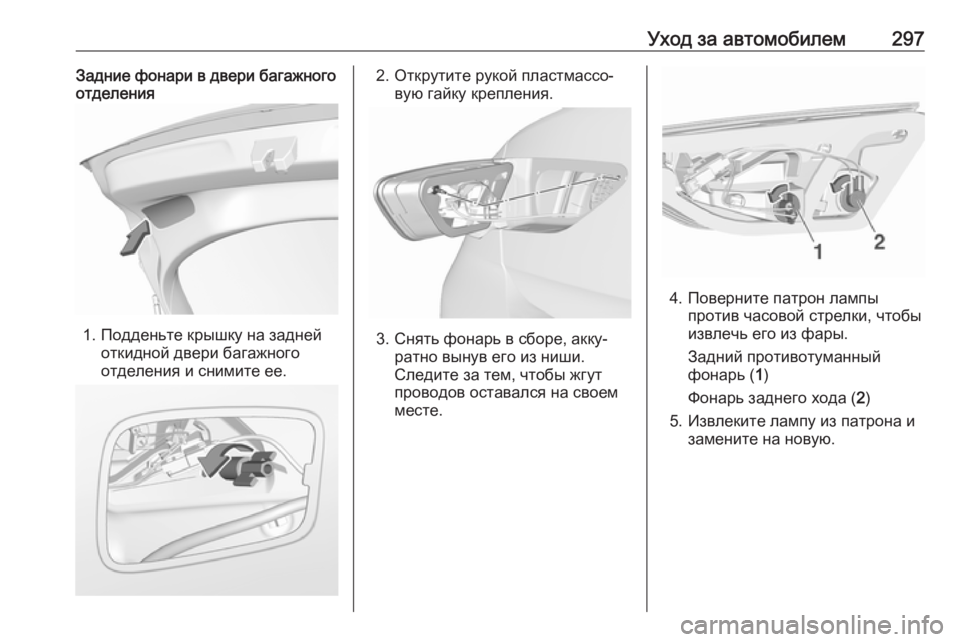

Уход за автомобилем297Задние фонари в двери багажногоотделения
1. Подденьте крышку на задней
откидной двери багажного
отделения и снимите ее.
2. Открутите рукой пластмассо‐ вую гайку крепления.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
Следите за тем, чтобы жгут
проводов оставался на своем
месте.
4. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фары.
Задний противотуманный
фонарь ( 1)
Фонарь заднего хода ( 2)
5. Извлеките лампу из патрона и замените на новую.

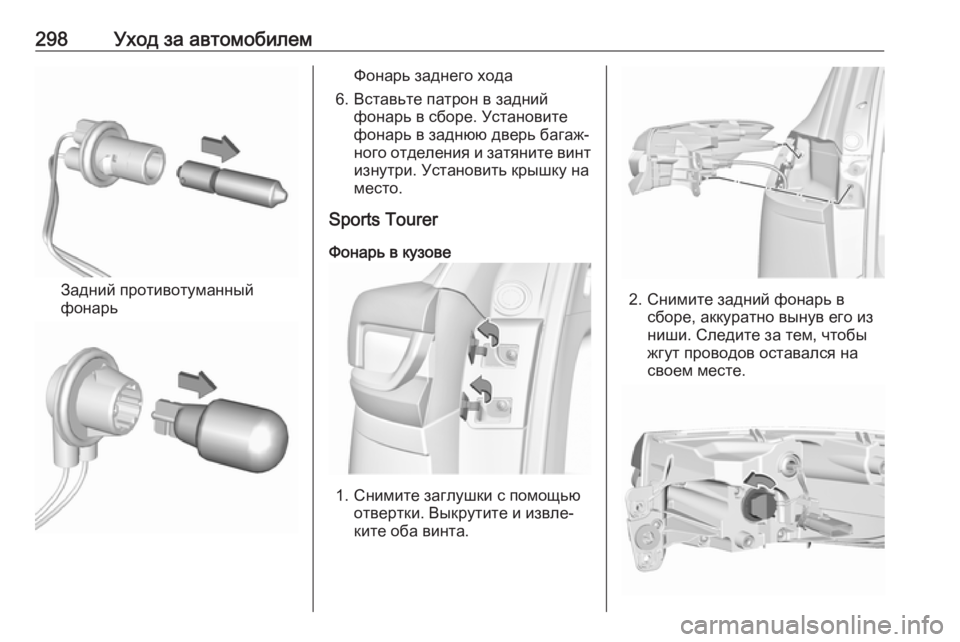

298Уход за автомобилем
Задний противотуманный
фонарь
Фонарь заднего хода
6. Вставьте патрон в задний фонарь в сборе. Установите
фонарь в заднюю дверь багаж‐
ного отделения и затяните винт
изнутри. Установить крышку на
место.
Sports Tourer
Фонарь в кузове
1. Снимите заглушки с помощью отвертки. Выкрутите и извле‐
ките оба винта.
2. Снимите задний фонарь в сборе, аккуратно вынув его из
ниши. Следите за тем, чтобы
жгут проводов оставался на
своем месте.

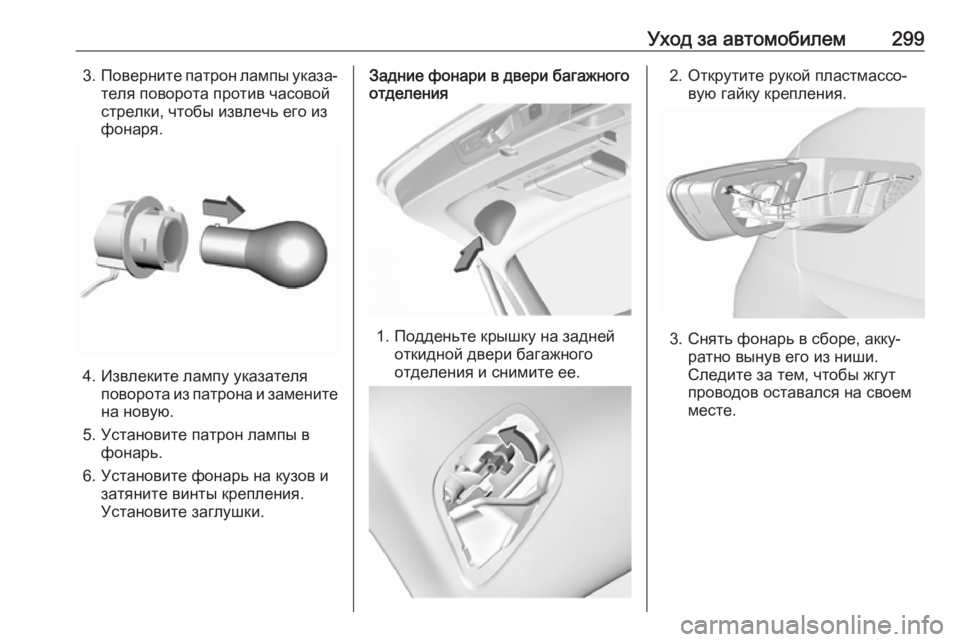

Уход за автомобилем2993.Поверните патрон лампы указа‐
теля поворота против часовой
стрелки, чтобы извлечь его из
фонаря.
4. Извлеките лампу указателя поворота из патрона и замените
на новую.
5. Установите патрон лампы в фонарь.
6. Установите фонарь на кузов и затяните винты крепления.
Установите заглушки.
Задние фонари в двери багажного отделения
1. Подденьте крышку на задней
откидной двери багажного
отделения и снимите ее.
2. Открутите рукой пластмассо‐ вую гайку крепления.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
Следите за тем, чтобы жгут
проводов оставался на своем
месте.

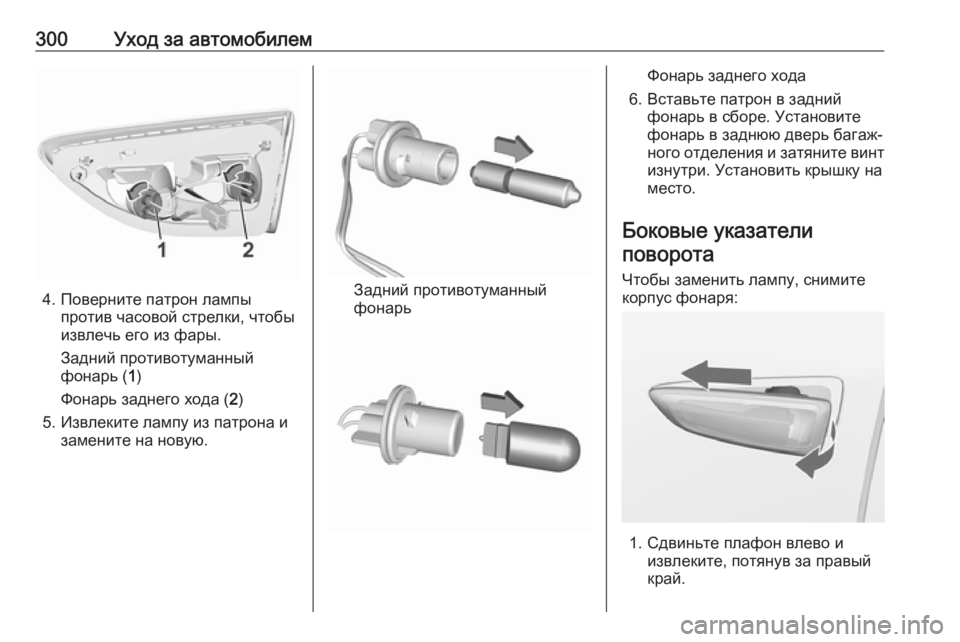

300Уход за автомобилем
4. Поверните патрон лампыпротив часовой стрелки, чтобы
извлечь его из фары.
Задний противотуманный
фонарь ( 1)
Фонарь заднего хода ( 2)
5. Извлеките лампу из патрона и замените на новую.Задний противотуманный
фонарь
Фонарь заднего хода
6. Вставьте патрон в задний фонарь в сборе. Установите
фонарь в заднюю дверь багаж‐
ного отделения и затяните винт
изнутри. Установить крышку на
место.
Боковые указатели поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.

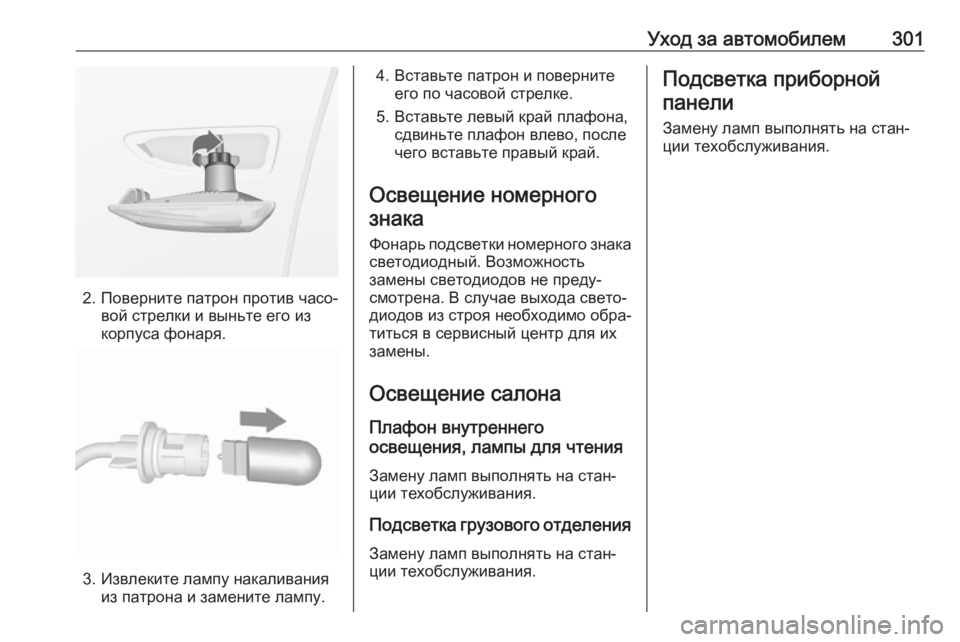

Уход за автомобилем301
2. Поверните патрон против часо‐вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
Фонарь подсветки номерного знака светодиодный. Возможность
замены светодиодов не преду‐
смотрена. В случае выхода свето‐
диодов из строя необходимо обра‐
титься в сервисный центр для их
замены.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.Подсветка приборной
панели
Замену ламп выполнять на стан‐
ции техобслуживания.

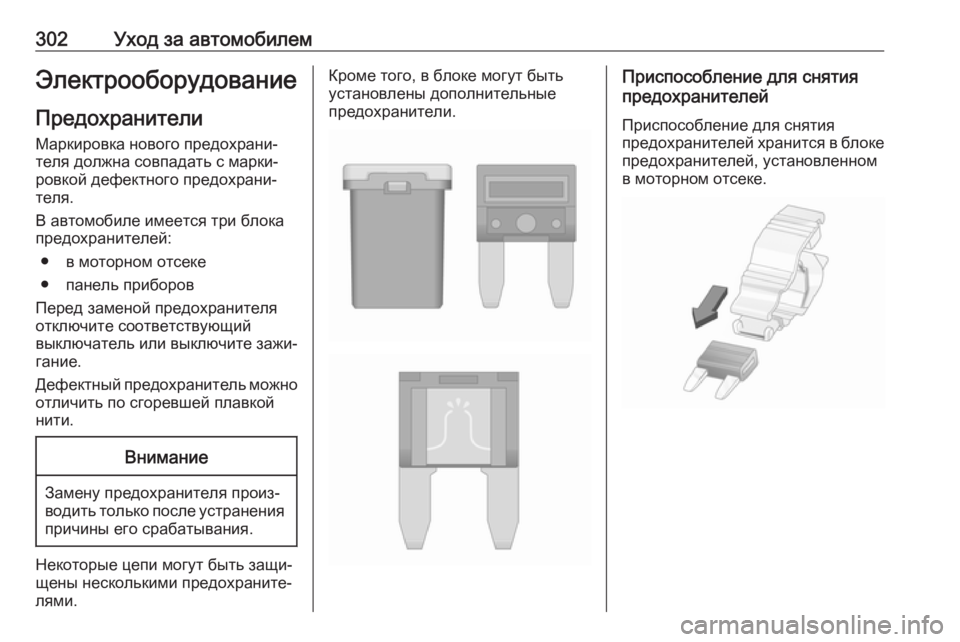

302Уход за автомобилемЭлектрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в моторном отсеке
● панель приборов
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.
Дефектный предохранитель можно отличить по сгоревшей плавкой
нити.Внимание
Замену предохранителя произ‐
водить только после устранения причины его срабатывания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть
установлены дополнительные
предохранители.Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
