Климат-контроль175Если автомобиль не имеет функ‐
ции подогрева ветрового стекла,
нажмите клавишу 5, чтобы
выключить режим рециркуляции
воздуха. Включится режим забора
наружного воздуха.9 Предупреждение
В режиме рециркуляции умень‐
шается объем поступающего в
салон с улицы воздуха. Если
рециркуляция включена без
охлаждения, влажность воздуха
повышается и возможно запоте‐ вание стекол с внутренней
стороны. Качество воздуха в
салоне со временем ухуд‐
шается, что может вызывать у
пассажиров чувство сонливо‐
сти.
При высокой температуре и влаж‐ ности атмосферного воздуха
ветровое стекло может запотеть
снаружи, если из сопел вентиляции
на него будет подаваться холод‐ ный воздух. При запотевании
ветрового стекла снаружи вклю‐
чите стеклоочистители и выклю‐
чите l.
Режим забора наружного
воздуха 5
Нажмите клавишу 5, чтобы вклю‐
чить режим забора наружного
воздуха. Загорится светодиодная
подсветка.
Нажмите 4, чтобы включить
режим рециркуляции воздуха.
Режим забора наружного воздуха
выключится.
Максимальное охлаждение
Немного приоткройте окна, чтобы
дать выход горячему воздуху.
● Включите кондиционер A/C.
● Нажмите 4, чтобы включить
режим рециркуляции.
● Нажмите M для регулирования
распределения воздуха.
● Установите регулятор TEMP
на самую низкую температуру.
● Установите наибольшую скорость вентилятора Z.
● Откройте все вентиляционные отверстия.

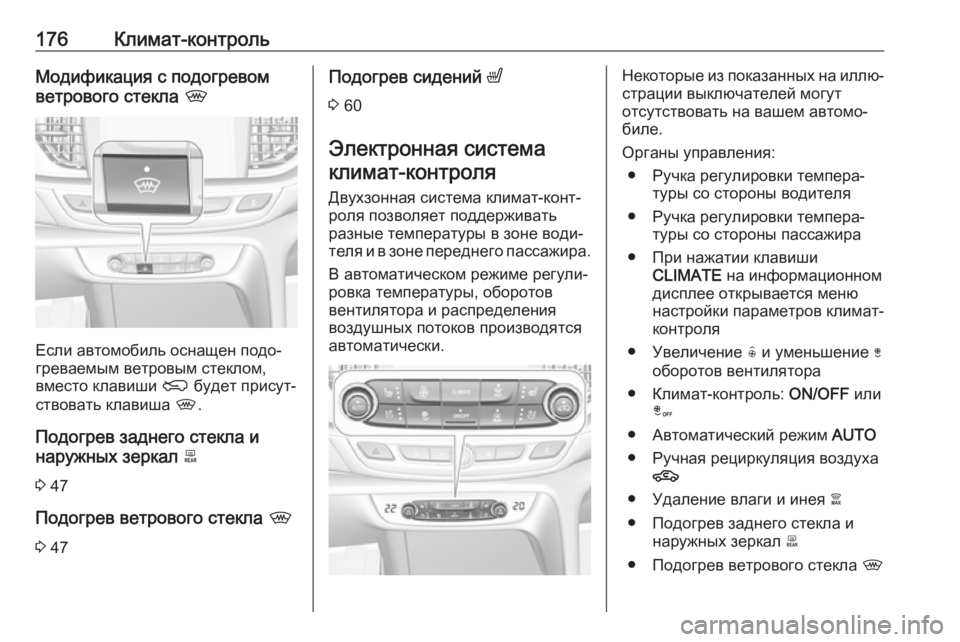

176Климат-контрольМодификация с подогревом
ветрового стекла ,
Если автомобиль оснащен подо‐
греваемым ветровым стеклом,
вместо клавиши G будет присут‐
ствовать клавиша ,.
Подогрев заднего стекла и
наружных зеркал b
3 47
Подогрев ветрового стекла ,
3 47
Подогрев сидений ß
3 60
Электронная система климат-контроля
Двухзонная система климат-конт‐
роля позволяет поддерживать
разные температуры в зоне води‐ теля и в зоне переднего пассажира.
В автоматическом режиме регули‐
ровка температуры, оборотов
вентилятора и распределения
воздушных потоков производятся
автоматически.Некоторые из показанных на иллю‐ страции выключателей могут
отсутствовать на вашем автомо‐
биле.
Органы управления: ● Ручка регулировки темпера‐ туры со стороны водителя
● Ручка регулировки темпера‐ туры со стороны пассажира
● При нажатии клавиши CLIMATE на информационном
дисплее открывается меню
настройки параметров климат-
контроля
● Увеличение ( и уменьшение )
оборотов вентилятора
● Климат-контроль: ON/OFF или
â
● Автоматический режим AUTO
● Ручная рециркуляция воздуха 4
● Удаление влаги и инея à
● Подогрев заднего стекла и наружных зеркал b
● Подогрев ветрового стекла ,

Климат-контроль177●Подогрев сидений ß
● Вентиляция сидений A
Включение функций подтвер‐
ждается включением светодиода в
соответствующей клавише.
Электронная система климат-
контроля полностью работает
только при работающем двига‐
теле.

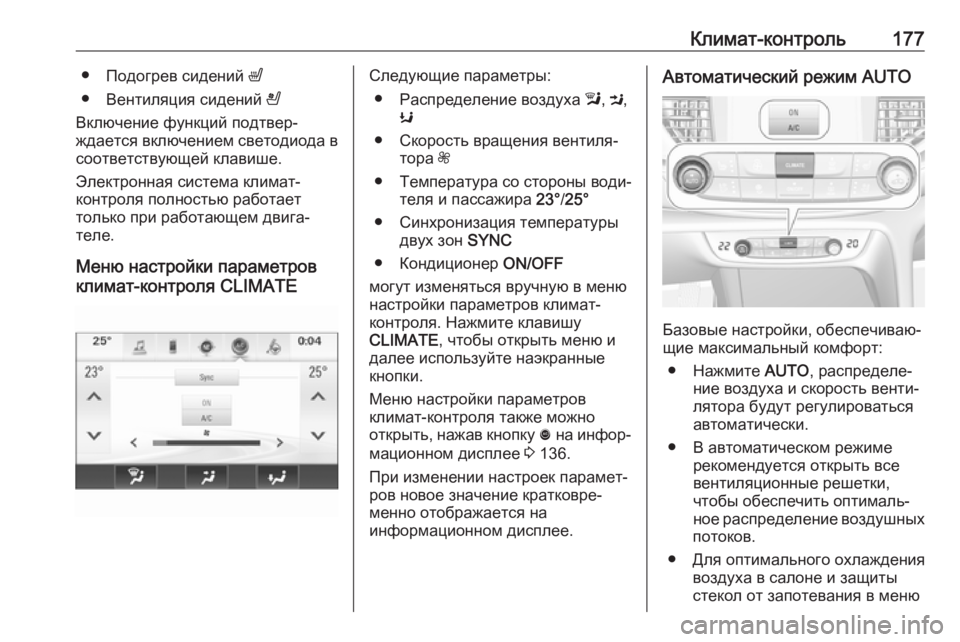

Меню настройки параметров
климат-контроля CLIMATEСледующие параметры:
● Распределение воздуха l, M ,
K
● Скорость вращения вентиля‐ тора Z
● Температура со стороны води‐ теля и пассажира 23°/25°
● Синхронизация температуры двух зон SYNC
● Кондиционер ON/OFF
могут изменяться вручную в меню настройки параметров климат-
контроля. Нажмите клавишу
CLIMATE , чтобы открыть меню и
далее используйте наэкранные
кнопки.
Меню настройки параметров
климат-контроля также можно
открыть, нажав кнопку ã на инфор‐
мационном дисплее 3 136.
При изменении настроек парамет‐
ров новое значение кратковре‐
менно отображается на
информационном дисплее.Автоматический режим AUTO
Базовые настройки, обеспечиваю‐
щие максимальный комфорт:
● Нажмите AUTO, распределе‐
ние воздуха и скорость венти‐
лятора будут регулироваться
автоматически.
● В автоматическом режиме рекомендуется открыть все
вентиляционные решетки,
чтобы обеспечить оптималь‐
ное распределение воздушных
потоков.
● Для оптимального охлаждения воздуха в салоне и защиты
стекол от запотевания в меню

178Климат-контрольнастройки параметров климат-
контроля должен быть включен
кондиционер. Нажмите
клавишу Climate, чтобы
открыть меню и далее исполь‐
зуйте наэкранную кнопку,
чтобы включить кондиционер
(A/C).
● Установите температуру отдельно для зон водителя и
переднего пассажира с
помощью левой и правой пово‐ ротных ручек. Рекомендуемая
температура 22 °C. Заданная температура кратковременноотображается рядом с пово‐
ротными ручками и в меню
настройки параметров климат-
контроля.
● Режим рециркуляции воздуха 4 должен быть выключен. В
выключенном состоянии
клавиша не подсвечивается.Ручные настройки

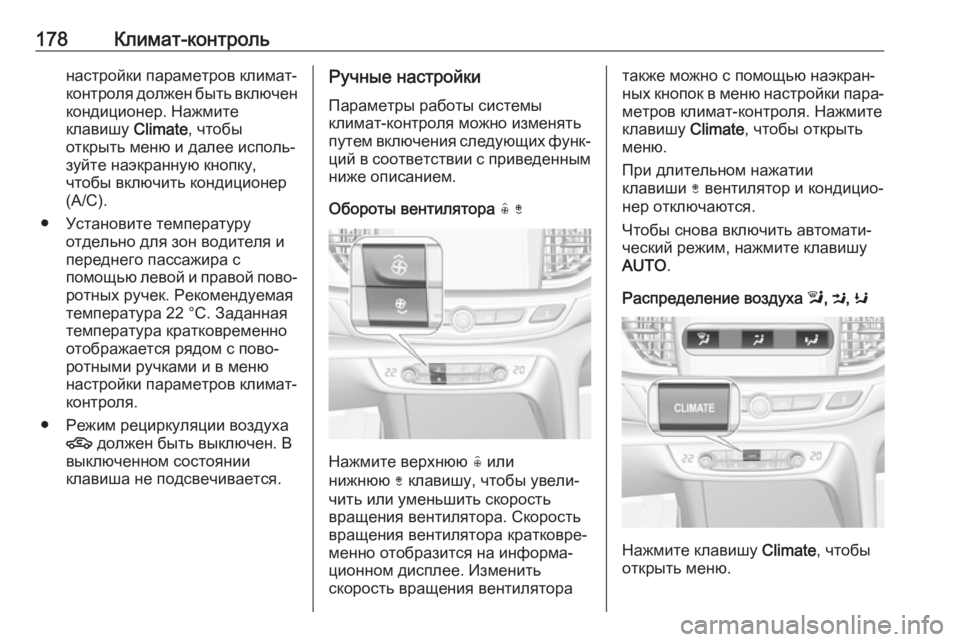

Параметры работы системы
климат-контроля можно изменять
путем включения следующих функ‐
ций в соответствии с приведенным ниже описанием.
Обороты вентилятора ( )
Нажмите верхнюю ( или
нижнюю ) клавишу, чтобы увели‐
чить или уменьшить скорость
вращения вентилятора. Скорость
вращения вентилятора кратковре‐
менно отобразится на информа‐
ционном дисплее. Изменить
скорость вращения вентилятора
также можно с помощью наэкран‐
ных кнопок в меню настройки пара‐ метров климат-контроля. Нажмите
клавишу Climate, чтобы открыть
меню.
При длительном нажатии
клавиши ) вентилятор и кондицио‐
нер отключаются.
Чтобы снова включить автомати‐
ческий режим, нажмите клавишу
AUTO .
Распределение воздуха l, M , K
Нажмите клавишу Climate, чтобы
открыть меню.

Климат-контроль179Прикоснитесь к:l:к ветровому стеклу и стеклам
передних дверейM:в область головы и к задним
сиденьям через регулируе‐
мые сопла вентиляцииK:на ветровое стекло и в ноги
водителя, переднего и задних
пассажиров
Чтобы снова включить режим авто‐ матического распределения
воздуха, нажмите клавишу AUTO.
Предварительная установка температуры
Установите желаемую темпера‐
туру отдельно для зоны водителя и переднего пассажира с помощью
левой и правой поворотных ручек.
С помощью ручки со стороны
пассажира можно настроить
температуру в зоне пассажира. С
помощью ручки со стороны води‐
теля можно настроить температуру в зоне водителя или в обеих зонах
в зависимости от того, включена ли
синхронизация ( SYNC). Рекомен‐
дуемая температура 22 °C. Задан‐ ная температура отображается
рядом с поворотными ручками и
кратковременно на информацион‐
ном дисплее.
Если установлена минимальная
температура ( Lo) и включен режим
охлаждения A/C, система климат-
контроля работает на максималь‐
ное охлаждение.
Если установлена максимальная
температура ( Hi), система климат-
контроля работает при максималь‐
ном обогреве.Примечание
Если включен режим A/C, умень‐
шение установленной в салоне
температуры может привести к
запуску двигателя из состояния
автовыключения или воспрепят‐
ствовать автовыключению.
Система автоматической оста‐
новки и пуска двигателя 3 191.
Синхронизация температуры двух
зон SYNC
Нажмите клавишу Climate, чтобы
открыть меню. Нажмите SYNC,
чтобы синхронизировать темпера‐
туру в зоне переднего пассажира с температурой в зоне водителя.
Если повернуть ручку регулировки
температуры со стороны пасса‐
жира, синхронизация будет отклю‐
чена.

180Климат-контрольКондиционер A/C
Нажмите клавишу Climate, чтобы
открыть меню и далее используйте
наэкранную кнопку, чтобы вклю‐
чить (A/C ON) или выключить
(A/C OFF) кондиционер.
Охлаждение работает только при
включенном двигателе и включен‐
ном вентиляторе климат-контроля.
Система кондиционирования охла‐ ждает воздух и удаляет из него
влагу (осушает), когда наружная
температура превышает заданный
уровень. Образовавшийся конден‐
сат может капать из-под автомо‐
биля.
Если охлаждение или осушение не
требуется, отключите систему
охлаждения для экономии топлива.
Ручная рециркуляция воздуха 4
Нажмите 4
, чтобы включить
режим рециркуляции воздуха. В
кнопке загорается светодиод,
указывая, что система работает.
Нажмите 4 еще раз, чтобы
выключить режим рециркуляции
воздуха.
9 Предупреждение
В режиме рециркуляции умень‐
шается объем поступающего в
салон с улицы воздуха. Если
рециркуляция включена без
охлаждения, влажность воздуха
повышается и возможно запоте‐ вание стекол с внутренней
стороны. Качество воздуха в
салоне со временем ухуд‐
шается, что может вызывать у
пассажиров чувство сонливо‐
сти.
При высокой температуре и влаж‐ ности атмосферного воздуха лобо‐ вое стекло может запотеть
снаружи, если из сопел вентиляции
на него будет подаваться холод‐
ный воздух. При запотевании
ветрового стекла снаружи вклю‐
чите стеклоочистители и выклю‐
чите l.

Климат-контроль181Автоматическая рециркуляциявоздуха
Датчик влажности автоматически
переключает систему на подачу
наружного воздуха, если влаж‐
ность воздуха в салоне становится
слишком высокой.
Удаление влаги и инея со стекол à
● Нажмите à. В кнопке заго‐
рается светодиод, указывая,
что система работает.
● Температура и распределение воздуха устанавливаются
автоматически, вентилятор
работает на высокой скорости.
● При необходимости включите кондиционер (A/C ON) в меню
настройки параметров
системы климат-контроля,
нажав Climate .
● Включите обогрев заднего стекла b.
● Включите подогрев ветрового стекла ,, если он предусмот‐
рен.
● Чтобы вернуться в предыду‐ щий режим, нажмите клавишу
à еще раз. Чтобы снова вклю‐
чить автоматический режим,
нажмите AUTO.
Примечание
Если при работающем двигателе
нажать à, режим Autostop
временно отключится до тех пор,
пока à не будет нажата повторно.
Если в режиме Autostop нажать
кнопку à, двигатель будет авто‐
матически запущен.
Система автоматической оста‐ новки и пуска двигателя 3 191.Отключение и включение
электронной системы климат-
контроля (ON/OFF)
Охлаждение, вентилятор и автома‐
тический режим можно отключить
нажатием ON/OFF. При выключе‐
нии системы подсветка клавиши
ON/OFF гаснет.
Чтобы включить систему, еще раз
нажмите клавишу ON/OFF или
нажмите клавишу AUTO. В кнопке
загорается светодиод, указывая,
что система работает.

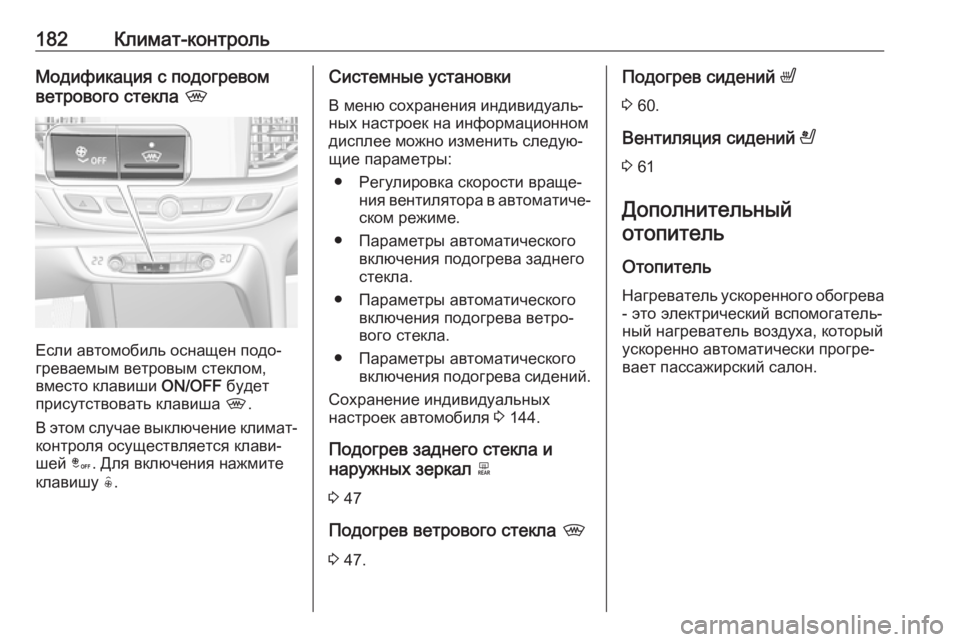

182Климат-контрольМодификация с подогревом
ветрового стекла ,
Если автомобиль оснащен подо‐
греваемым ветровым стеклом,
вместо клавиши ON/OFF будет
присутствовать клавиша ,.
В этом случае выключение климат- контроля осуществляется клави‐
шей â. Для включения нажмите
клавишу (.
Системные установки
В меню сохранения индивидуаль‐
ных настроек на информационном
дисплее можно изменить следую‐
щие параметры:
● Регулировка скорости враще‐ ния вентилятора в автоматиче‐
ском режиме.
● Параметры автоматического включения подогрева заднего
стекла.
● Параметры автоматического включения подогрева ветро‐вого стекла.
● Параметры автоматического включения подогрева сидений.
Сохранение индивидуальных
настроек автомобиля 3 144.
Подогрев заднего стекла и
наружных зеркал b
3 47
Подогрев ветрового стекла ,
3 47.Подогрев сидений ß
3 60.
Вентиляция сидений A
3 61
Дополнительный
отопитель
Отопитель Нагреватель ускоренного обогрева
- это электрический вспомогатель‐
ный нагреватель воздуха, который
ускоренно автоматически прогре‐
вает пассажирский салон.
