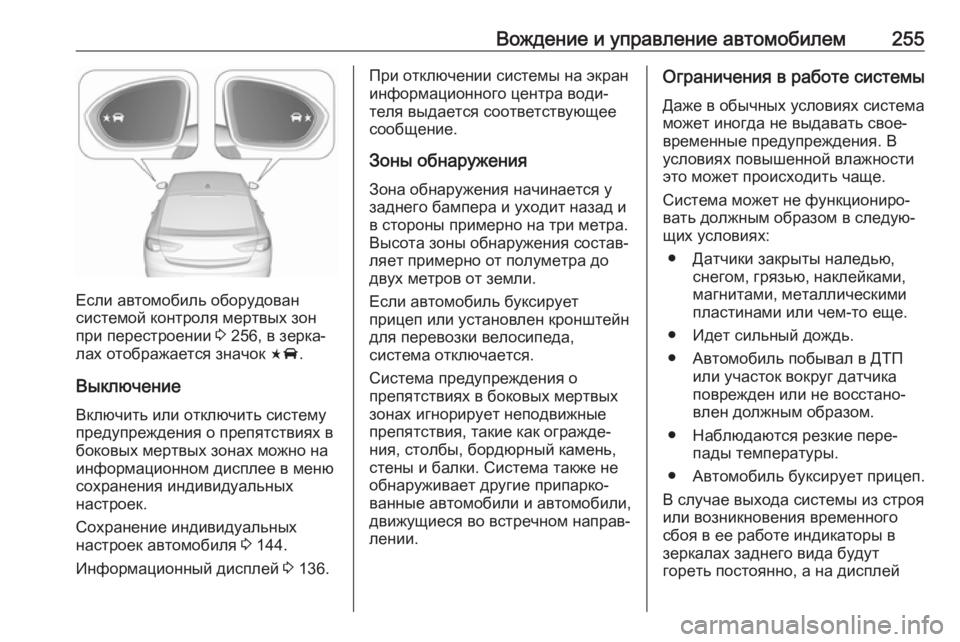

Вождение и управление автомобилем255
Если автомобиль оборудован
системой контроля мертвых зон
при перестроении 3 256, в зерка‐
лах отображается значок F.
Выключение
Включить или отключить систему предупреждения о препятствиях в боковых мертвых зонах можно на
информационном дисплее в меню
сохранения индивидуальных
настроек.
Сохранение индивидуальных
настроек автомобиля 3 144.
Информационный дисплей 3 136.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.
Зоны обнаружения Зона обнаружения начинается у
заднего бампера и уходит назад и в стороны примерно на три метра.
Высота зоны обнаружения состав‐
ляет примерно от полуметра до
двух метров от земли.
Если автомобиль буксирует
прицеп или установлен кронштейн
для перевозки велосипеда,
система отключается.
Система предупреждения о
препятствиях в боковых мертвых
зонах игнорирует неподвижные
препятствия, такие как огражде‐
ния, столбы, бордюрный камень,
стены и балки. Система также не
обнаруживает другие припарко‐
ванные автомобили и автомобили,
движущиеся во встречном направ‐
лении.Ограничения в работе системы
Даже в обычных условиях системаможет иногда не выдавать свое‐
временные предупреждения. В
условиях повышенной влажности это может происходить чаще.
Система может не функциониро‐
вать должным образом в следую‐
щих условиях:
● Датчики закрыты наледью, снегом, грязью, наклейками,
магнитами, металлическими
пластинами или чем-то еще.
● Идет сильный дождь.
● Автомобиль побывал в ДТП или участок вокруг датчикаповрежден или не восстано‐
влен должным образом.
● Наблюдаются резкие пере‐ пады температуры.
● Автомобиль буксирует прицеп.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе индикаторы в
зеркалах заднего вида будут
гореть постоянно, а на дисплей

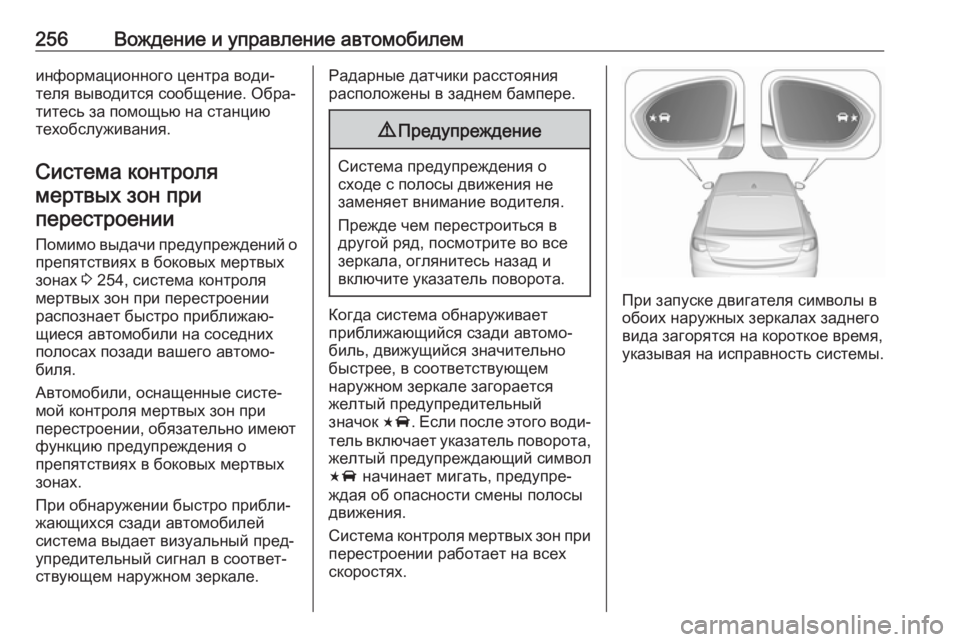

256Вождение и управление автомобилеминформационного центра води‐
теля выводится сообщение. Обра‐
титесь за помощью на станцию
техобслуживания.
Система контроля мертвых зон приперестроении
Помимо выдачи предупреждений о
препятствиях в боковых мертвых
зонах 3 254, система контроля
мертвых зон при перестроении
распознает быстро приближаю‐
щиеся автомобили на соседних
полосах позади вашего автомо‐
биля.
Автомобили, оснащенные систе‐
мой контроля мертвых зон при
перестроении, обязательно имеют функцию предупреждения о
препятствиях в боковых мертвых
зонах.
При обнаружении быстро прибли‐
жающихся сзади автомобилей
система выдает визуальный пред‐
упредительный сигнал в соответ‐
ствующем наружном зеркале.Радарные датчики расстояния
расположены в заднем бампере.9 Предупреждение
Система предупреждения о
сходе с полосы движения не
заменяет внимание водителя.
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Когда система обнаруживает
приближающийся сзади автомо‐
биль, движущийся значительно
быстрее, в соответствующем
наружном зеркале загорается
желтый предупредительный
значок F. Если после этого води‐
тель включает указатель поворота,
желтый предупреждающий символ
F начинает мигать, предупре‐
ждая об опасности смены полосы движения.
Система контроля мертвых зон при
перестроении работает на всех
скоростях.При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время, указывая на исправность системы.

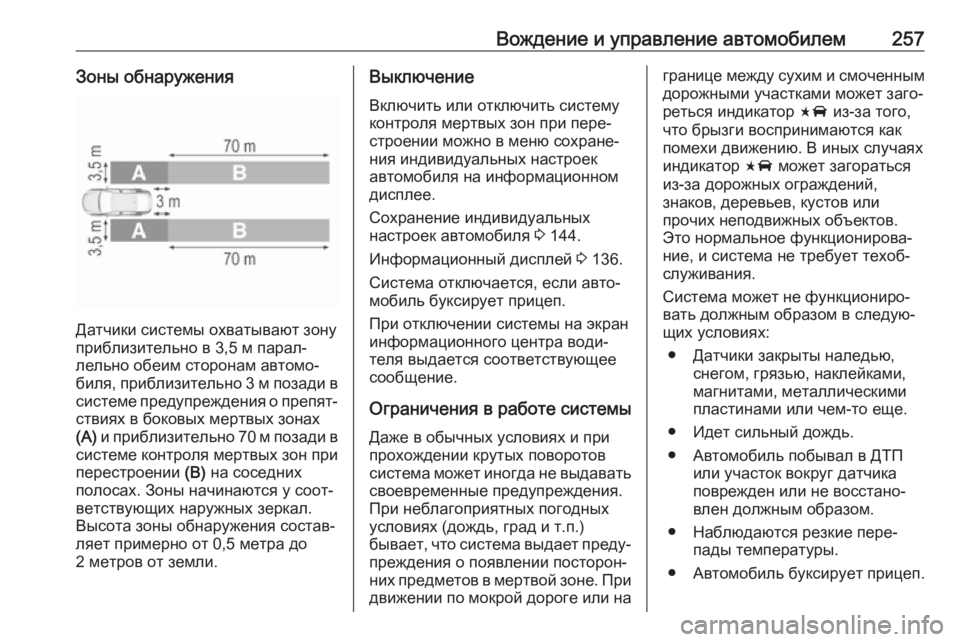

Вождение и управление автомобилем257Зоны обнаружения
Датчики системы охватывают зону
приблизительно в 3,5 м парал‐
лельно обеим сторонам автомо‐
биля, приблизительно 3 м позади в системе предупреждения о препят‐
ствиях в боковых мертвых зонах
(A) и приблизительно 70 м позади в
системе контроля мертвых зон при
перестроении (B) на соседних
полосах. Зоны начинаются у соот‐
ветствующих наружных зеркал.
Высота зоны обнаружения состав‐
ляет примерно от 0,5 метра до
2 метров от земли.
Выключение
Включить или отключить систему контроля мертвых зон при пере‐
строении можно в меню сохране‐
ния индивидуальных настроек
автомобиля на информационном
дисплее.
Сохранение индивидуальных
настроек автомобиля 3 144.
Информационный дисплей 3 136.
Система отключается, если авто‐
мобиль буксирует прицеп.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.
Ограничения в работе системы Даже в обычных условиях и при
прохождении крутых поворотов
система может иногда не выдавать
своевременные предупреждения.
При неблагоприятных погодных
условиях (дождь, град и т.п.)
бывает, что система выдает преду‐ преждения о появлении посторон‐
них предметов в мертвой зоне. При
движении по мокрой дороге или награнице между сухим и смоченным
дорожными участками может заго‐
реться индикатор F из-за того,
что брызги воспринимаются как
помехи движению. В иных случаях
индикатор F может загораться
из-за дорожных ограждений,
знаков, деревьев, кустов или
прочих неподвижных объектов.
Это нормальное функционирова‐
ние, и система не требует техоб‐
служивания.
Система может не функциониро‐
вать должным образом в следую‐
щих условиях:
● Датчики закрыты наледью, снегом, грязью, наклейками,
магнитами, металлическими
пластинами или чем-то еще.
● Идет сильный дождь.
● Автомобиль побывал в ДТП или участок вокруг датчикаповрежден или не восстано‐
влен должным образом.
● Наблюдаются резкие пере‐ пады температуры.
● Автомобиль буксирует прицеп.

258Вождение и управление автомобилемВ случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей
информационного центра води‐
теля выводится сообщение. Обра‐
титесь за помощью на станцию
техобслуживания.
Примечание
Новую систему необходимо отка‐
либровать перед использова‐
нием. Для оптимальной работы по возможности скорее проедьте на
автомобиле по прямому шоссе с
придорожными объектами,
например, дорожными огражде‐
ниями и заборами на некотором
расстоянии.

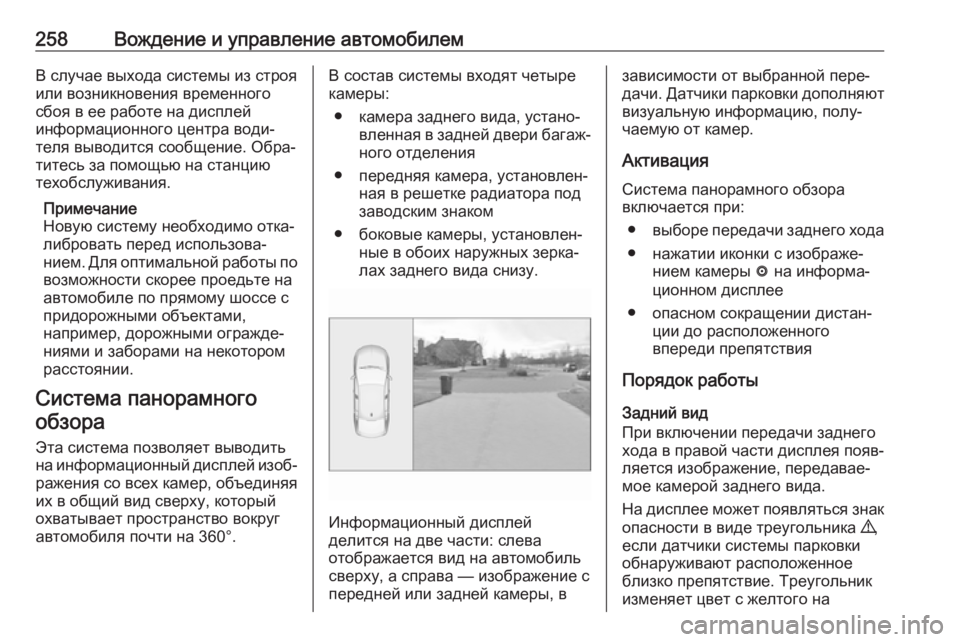

Система панорамного обзора
Эта система позволяет выводить на информационный дисплей изоб‐
ражения со всех камер, объединяя их в общий вид сверху, который
охватывает пространство вокруг
автомобиля почти на 360°.В состав системы входят четыре
камеры:
● камера заднего вида, устано‐ вленная в задней двери багаж‐ного отделения
● передняя камера, установлен‐ ная в решетке радиатора под
заводским знаком
● боковые камеры, установлен‐ ные в обоих наружных зерка‐
лах заднего вида снизу.
Информационный дисплей
делится на две части: слева
отображается вид на автомобиль сверху, а справа — изображение спередней или задней камеры, в
зависимости от выбранной пере‐
дачи. Датчики парковки дополняют
визуальную информацию, полу‐
чаемую от камер.
АктивацияСистема панорамного обзора
включается при:
● выборе передачи заднего хода
● нажатии иконки с изображе‐ нием камеры ë на информа‐
ционном дисплее
● опасном сокращении дистан‐ ции до расположенного
впереди препятствия
Порядок работы
Задний вид
При включении передачи заднего
хода в правой части дисплея появ‐ ляется изображение, передавае‐
мое камерой заднего вида.
На дисплее может появляться знак опасности в виде треугольника 9,
если датчики системы парковки
обнаруживают расположенное
близко препятствие. Треугольник
изменяет цвет с желтого на

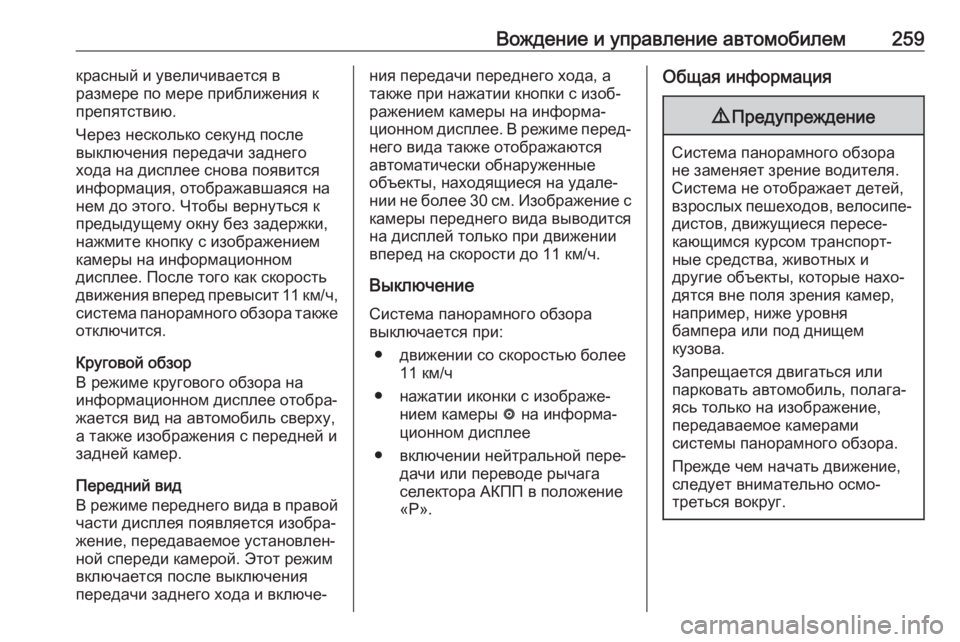

Вождение и управление автомобилем259красный и увеличивается в
размере по мере приближения к
препятствию.
Через несколько секунд после
выключения передачи заднего
хода на дисплее снова появится информация, отображавшаяся на
нем до этого. Чтобы вернуться к
предыдущему окну без задержки,
нажмите кнопку с изображением
камеры на информационном
дисплее. После того как скорость
движения вперед превысит 11 км/ч,
система панорамного обзора также отключится.
Круговой обзор
В режиме кругового обзора на
информационном дисплее отобра‐
жается вид на автомобиль сверху,
а также изображения с передней и
задней камер.
Передний вид
В режиме переднего вида в правой
части дисплея появляется изобра‐
жение, передаваемое установлен‐ ной спереди камерой. Этот режим
включается после выключения
передачи заднего хода и включе‐ния передачи переднего хода, а
также при нажатии кнопки с изоб‐ ражением камеры на информа‐ционном дисплее. В режиме перед‐
него вида также отображаются
автоматически обнаруженные
объекты, находящиеся на удале‐
нии не более 30 см. Изображение с камеры переднего вида выводитсяна дисплей только при движении
вперед на скорости до 11 км/ч.
Выключение Система панорамного обзора
выключается при:
● движении со скоростью более 11 км/ч
● нажатии иконки с изображе‐ нием камеры ë на информа‐
ционном дисплее
● включении нейтральной пере‐ дачи или переводе рычага
селектора АКПП в положение
«P».Общая информация9 Предупреждение
Система панорамного обзора
не заменяет зрение водителя. Система не отображает детей,
взрослых пешеходов, велосипе‐ дистов, движущиеся пересе‐
кающимся курсом транспорт‐
ные средства, животных и
другие объекты, которые нахо‐
дятся вне поля зрения камер,
например, ниже уровня
бампера или под днищем
кузова.
Запрещается двигаться или
парковать автомобиль, полага‐
ясь только на изображение,
передаваемое камерами
системы панорамного обзора.
Прежде чем начать движение,
следует внимательно осмо‐
треться вокруг.

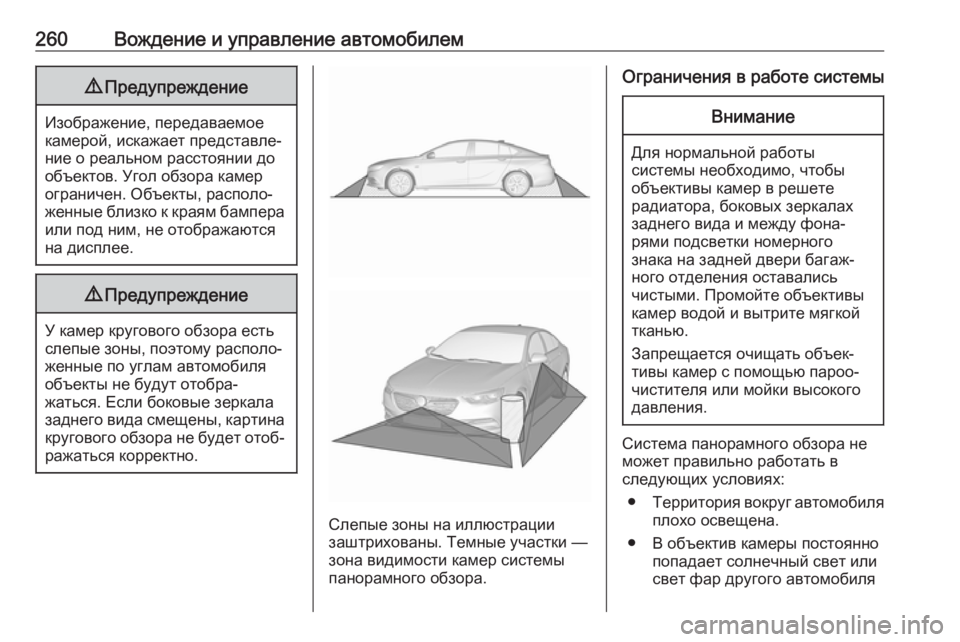

260Вождение и управление автомобилем9Предупреждение
Изображение, передаваемое
камерой, искажает представле‐
ние о реальном расстоянии до
объектов. Угол обзора камер
ограничен. Объекты, располо‐
женные близко к краям бампера или под ним, не отображаются
на дисплее.
9 Предупреждение
У камер кругового обзора есть
слепые зоны, поэтому располо‐
женные по углам автомобиля
объекты не будут отобра‐
жаться. Если боковые зеркала
заднего вида смещены, картина кругового обзора не будет отоб‐
ражаться корректно.
Слепые зоны на иллюстрации
заштрихованы. Темные участки —
зона видимости камер системы
панорамного обзора.
Ограничения в работе системыВнимание
Для нормальной работы
системы необходимо, чтобы
объективы камер в решете
радиатора, боковых зеркалах
заднего вида и между фона‐
рями подсветки номерного
знака на задней двери багаж‐
ного отделения оставались
чистыми. Промойте объективы
камер водой и вытрите мягкой
тканью.
Запрещается очищать объек‐
тивы камер с помощью пароо‐
чистителя или мойки высокого
давления.
Система панорамного обзора не
может правильно работать в
следующих условиях:
● Территория вокруг автомобиля
плохо освещена.
● В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля

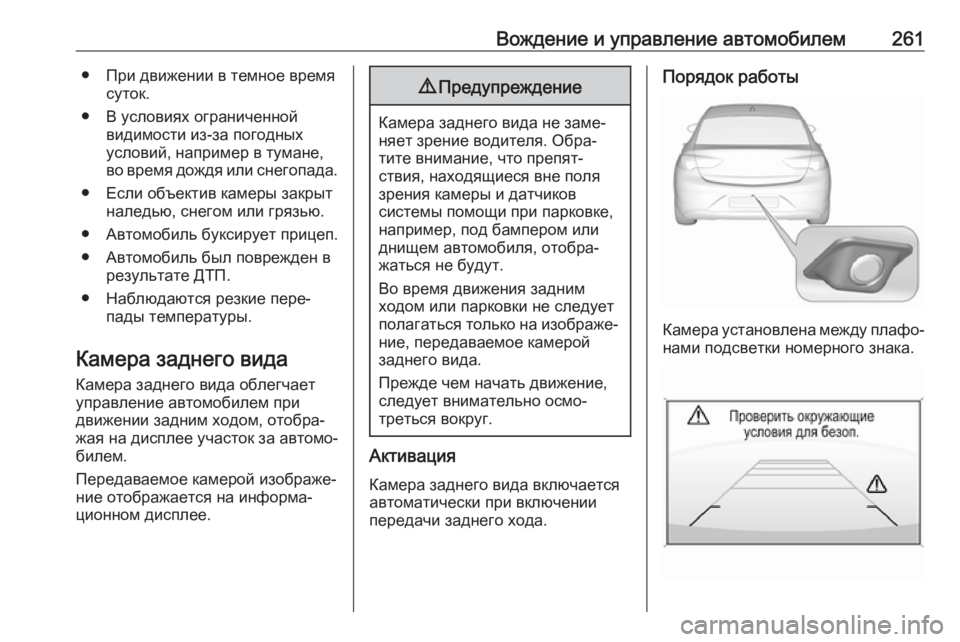

Вождение и управление автомобилем261● При движении в темное времясуток.
● В условиях ограниченной видимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Если объектив камеры закрыт наледью, снегом или грязью.
● Автомобиль буксирует прицеп. ● Автомобиль был поврежден в результате ДТП.
● Наблюдаются резкие пере‐ пады температуры.
Камера заднего вида Камера заднего вида облегчаетуправление автомобилем при
движении задним ходом, отобра‐
жая на дисплее участок за автомо‐
билем.
Передаваемое камерой изображе‐
ние отображается на информа‐
ционном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков
системы помощи при парковке,
например, под бампером или
днищем автомобиля, отобра‐
жаться не будут.
Во время движения задним
ходом или парковки не следует
полагаться только на изображе‐ ние, передаваемое камерой
заднего вида.
Прежде чем начать движение,
следует внимательно осмо‐
треться вокруг.
Активация
Камера заднего вида включается
автоматически при включении
передачи заднего хода.
Порядок работы
Камера установлена между плафо‐ нами подсветки номерного знака.

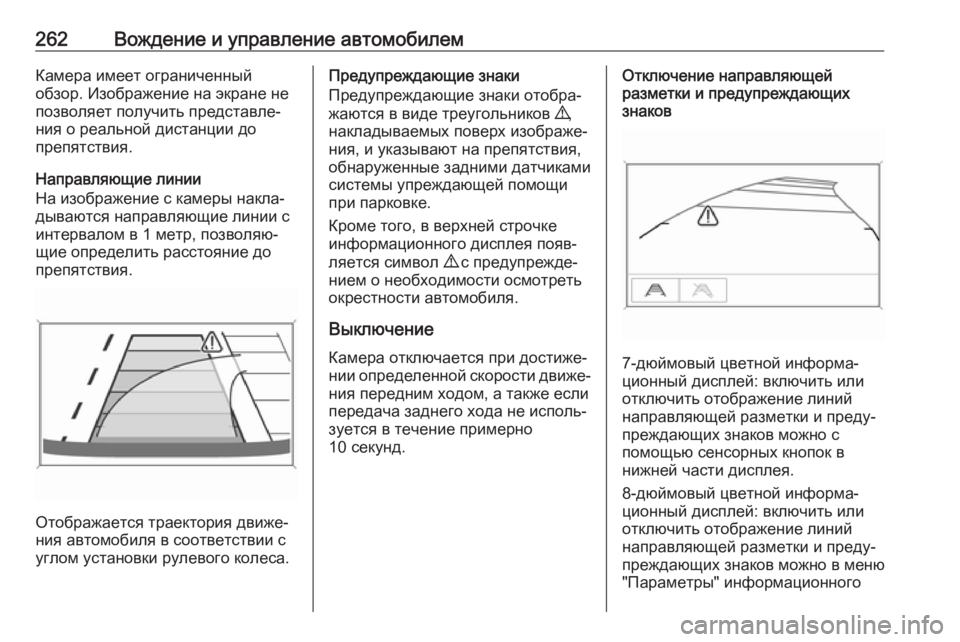

262Вождение и управление автомобилемКамера имеет ограниченный
обзор. Изображение на экране не
позволяет получить представле‐
ния о реальной дистанции до
препятствия.
Направляющие линии
На изображение с камеры накла‐
дываются направляющие линии с
интервалом в 1 метр, позволяю‐
щие определить расстояние до
препятствия.
Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Кроме того, в верхней строчке
информационного дисплея появ‐
ляется символ 9 с предупрежде‐
нием о необходимости осмотреть
окрестности автомобиля.
Выключение
Камера отключается при достиже‐
нии определенной скорости движе‐ ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.Отключение направляющей
разметки и предупреждающих
знаков
7-дюймовый цветной информа‐
ционный дисплей: включить или
отключить отображение линий
направляющей разметки и преду‐
преждающих знаков можно с
помощью сенсорных кнопок в
нижней части дисплея.
8-дюймовый цветной информа‐
ционный дисплей: включить или
отключить отображение линий
направляющей разметки и преду‐
преждающих знаков можно в меню "Параметры" информационного
