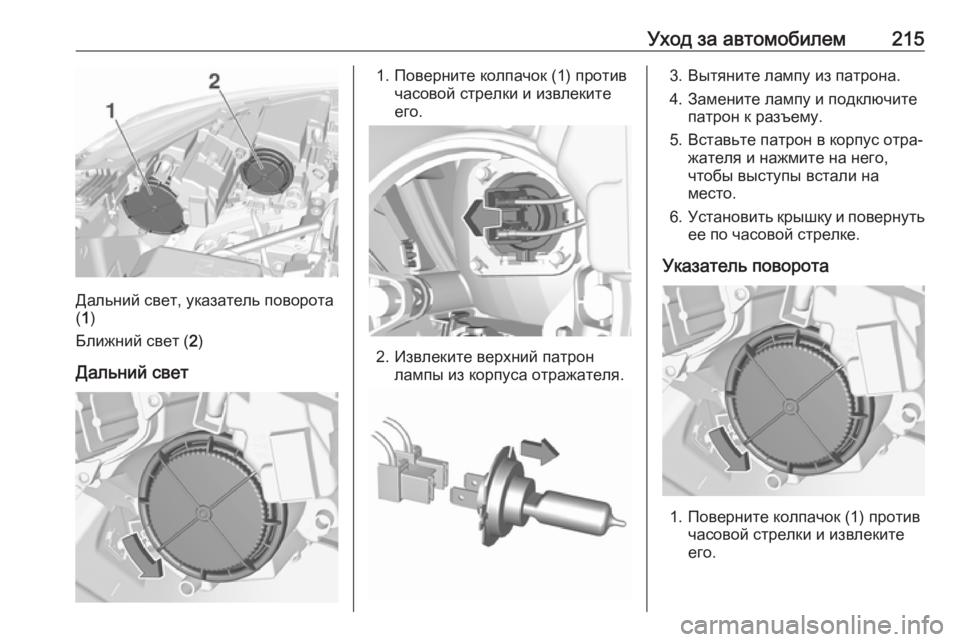

Уход за автомобилем215
Дальний свет, указатель поворота
( 1 )
Ближний свет ( 2)
Дальний свет
1. Поверните колпачок (1) против часовой стрелки и извлеките
его.
2. Извлеките верхний патрон лампы из корпуса отражателя.
3. Вытяните лампу из патрона.
4. Замените лампу и подключите патрон к разъему.
5. Вставьте патрон в корпус отра‐ жателя и нажмите на него,
чтобы выступы встали на
место.
6. Установить крышку и повернуть
ее по часовой стрелке.
Указатель поворота
1. Поверните колпачок (1) против часовой стрелки и извлеките
его.

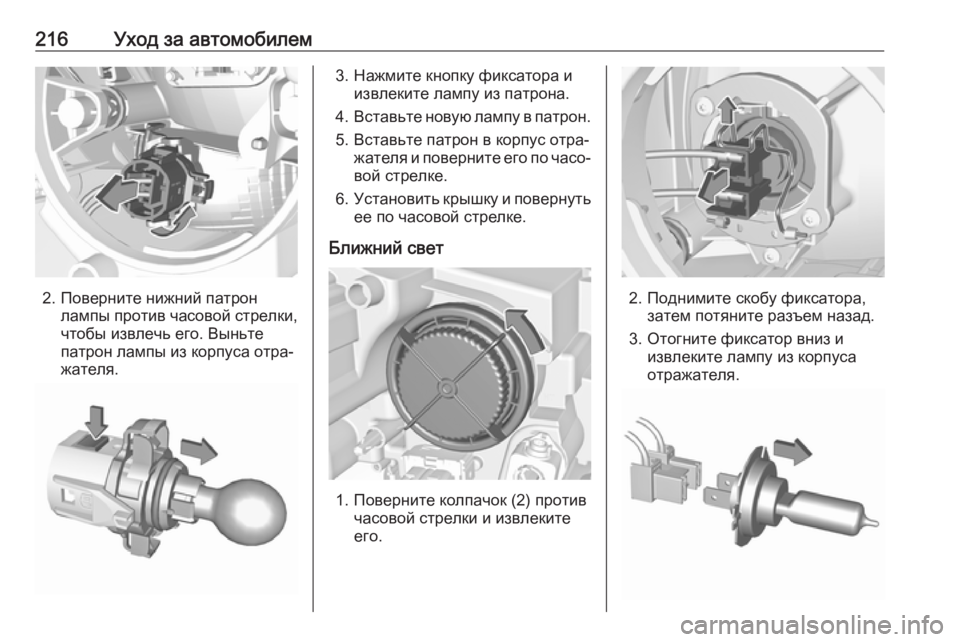

216Уход за автомобилем
2. Поверните нижний патронлампы против часовой стрелки,чтобы извлечь его. Выньте
патрон лампы из корпуса отра‐
жателя.
3. Нажмите кнопку фиксатора и извлеките лампу из патрона.
4. Вставьте новую лампу в патрон.
5. Вставьте патрон в корпус отра‐ жателя и поверните его по часо‐
вой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Ближний свет
1. Поверните колпачок (2) против часовой стрелки и извлеките
его.
2. Поднимите скобу фиксатора, затем потяните разъем назад.
3. Отогните фиксатор вниз и извлеките лампу из корпуса
отражателя.

Уход за автомобилем2174. Вставьте новую лампу в корпусотражателя и верните флажок висходное положение.
5. Отогните фиксатор вверх и удерживайте в этом положении.
6. Подключите разъем к лампе и опустите фиксатор.
7. Установить крышку и повернуть
ее по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в
светлое время суток
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Светодиодные фары Передние фары ближнего и даль‐
него света, габаритные фонари,
дневные ходовые огни и указатели
поворота выполнены по свето‐
диодной технологии и не требуют
замены ламп.
В случае неисправности обращай‐
тесь на станцию техобслуживания.Противотуманная фара
Доступ к лампам осуществляется
со стороны днища.
1. Поверните патрон лампы против часовой стрелки иизвлеките его из корпуса отра‐
жателя.
2. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон в корпус отра‐ жателя и поверните его по часо‐
вой стрелке, чтобы зафиксиро‐
вать.

218Уход за автомобилемЗадние фонари
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными
огнями и стоп-сигналами. В случае
выхода их из строя для замены
потребуется обратиться в сервис‐
ный центр.
Фонарь на кузове
Снятие фонаря в сборе
1. Выкрутите два винта крепления
фонаря.
2. Снимите фонарь, потянув его назад.
3.Выкрутите три винта крепления
держателя ламп.
4. Версия без светодиодов
Извлеките лампу, потянув ее на
себя, и замените на новую.
Задний габаритный огонь/стоп-
сигнал 1
Указатель поворота ( 2)
Версия со светодиодами
Заменить можно только лампы
указателей поворота.

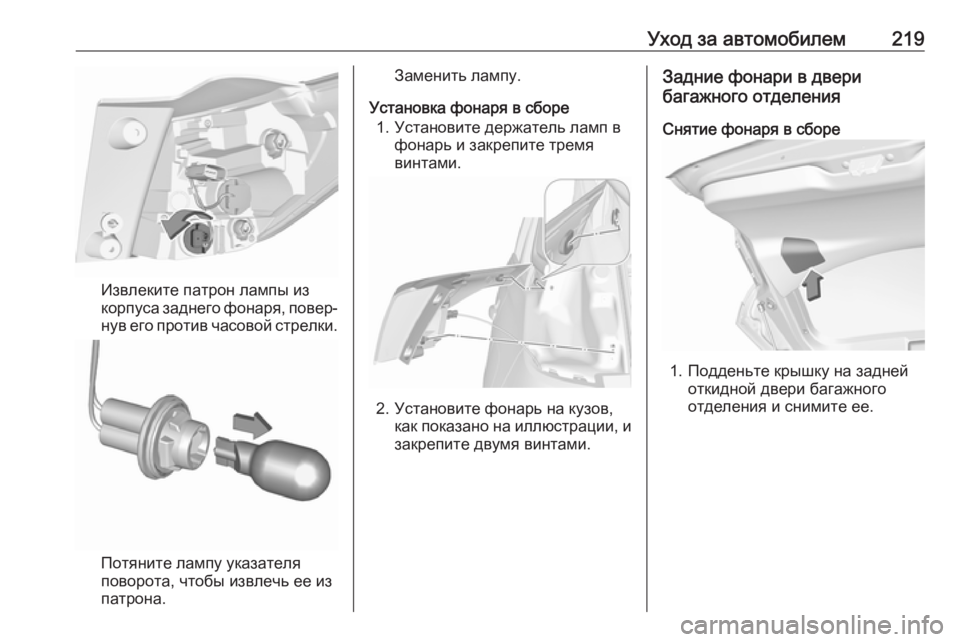

Уход за автомобилем219
Извлеките патрон лампы из
корпуса заднего фонаря, повер‐
нув его против часовой стрелки.
Потяните лампу указателя
поворота, чтобы извлечь ее из
патрона.
Заменить лампу.
Установка фонаря в сборе 1. Установите держатель ламп в фонарь и закрепите тремя
винтами.
2. Установите фонарь на кузов, как показано на иллюстрации, изакрепите двумя винтами.
Задние фонари в двери
багажного отделения
Снятие фонаря в сборе
1. Подденьте крышку на задней откидной двери багажного
отделения и снимите ее.

220Уход за автомобилем
2. Открутите рукой пластмассо‐вую гайку крепления.
3. Снять фонарь в сборе, акку‐ратно вынув его из ниши.
4. Нажмите на фиксатор, чтобыосвободить и снять держатель
ламп.
5. Версия без светодиодов
Извлечь лампу и заменить ее:
Габаритный огонь ( 1)
Задний противотуманный фонарь (слева), фонарь
заднего хода (справа) ( 2)
Версия со светодиодами
Заменить можно только лампу
фонаря заднего хода.
Извлеките патрон лампы из
корпуса заднего фонаря, повер‐
нув его против часовой стрелки.

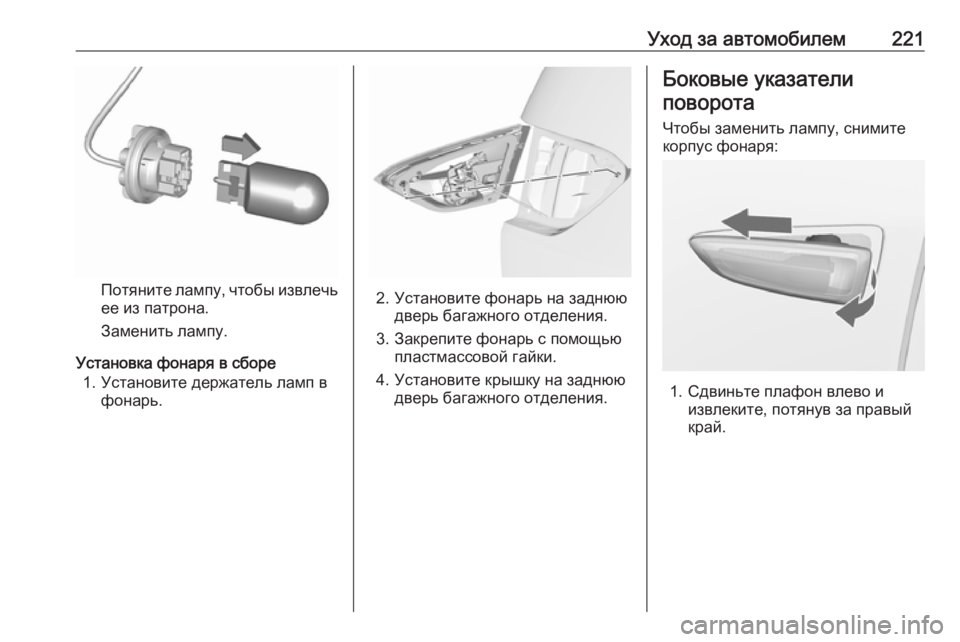

Уход за автомобилем221
Потяните лампу, чтобы извлечьее из патрона.
Заменить лампу.
Установка фонаря в сборе 1. Установите держатель ламп в фонарь.2. Установите фонарь на заднюю дверь багажного отделения.
3. Закрепите фонарь с помощью пластмассовой гайки.
4. Установите крышку на заднюю дверь багажного отделения.
Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.

222Уход за автомобилем
2. Поверните патрон против часо‐вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
Фонарь подсветки номерного знака светодиодный. Возможность
замены светодиодов не преду‐
смотрена. В случае выхода свето‐
диодов из строя необходимо обра‐
титься в сервисный центр для их
замены.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.Подсветка приборной
панели
Замену ламп выполнять на стан‐
ции техобслуживания.
